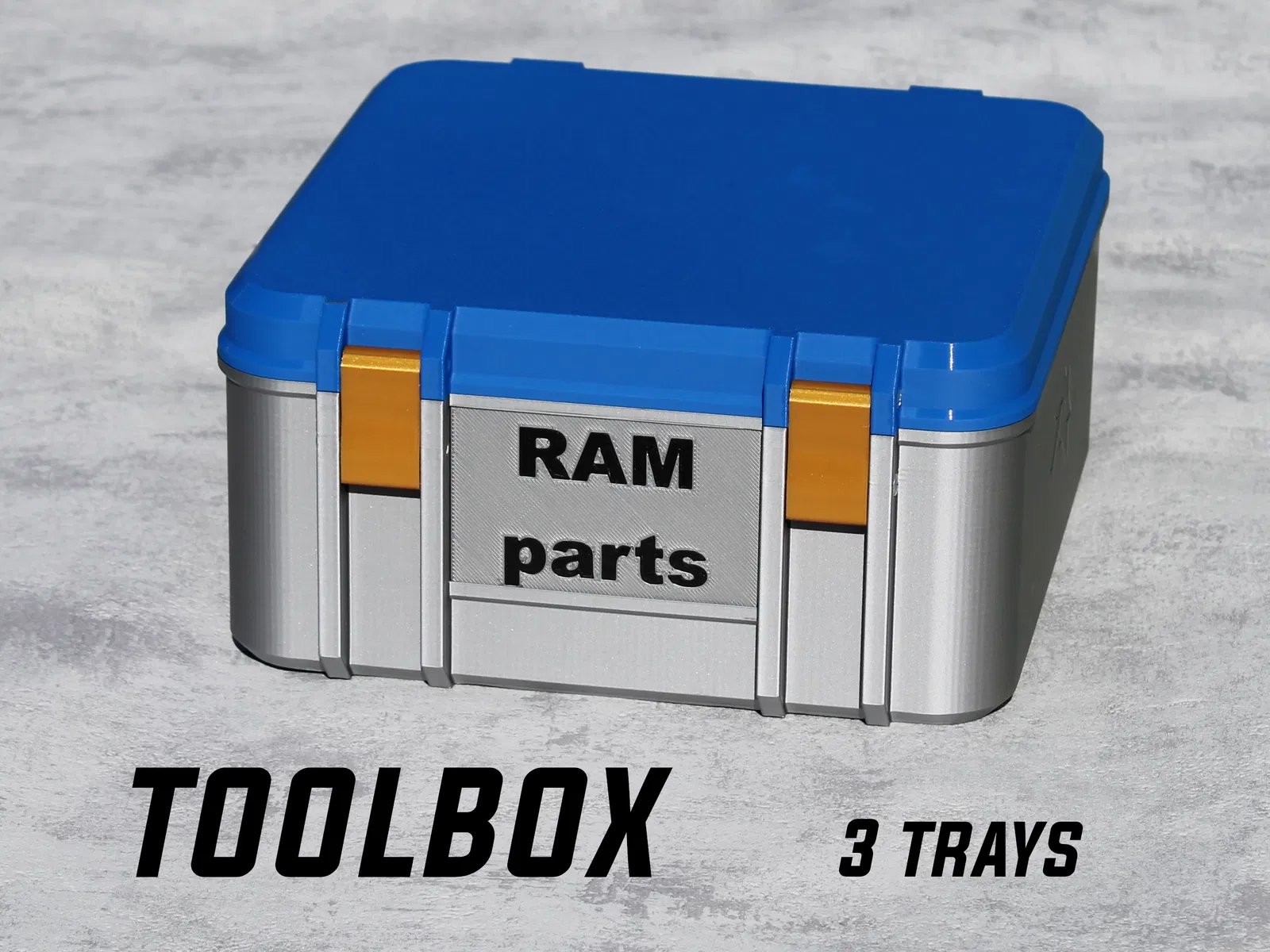

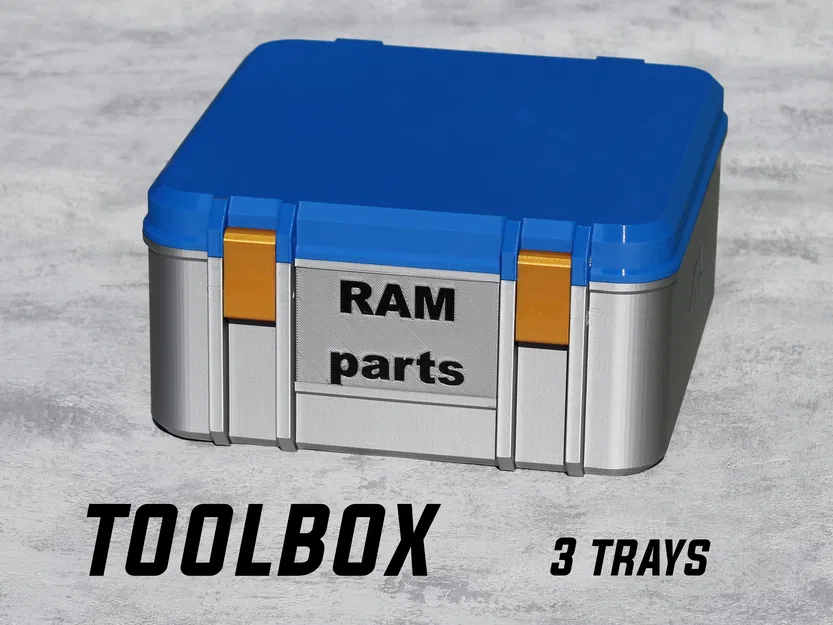

FlexiBox

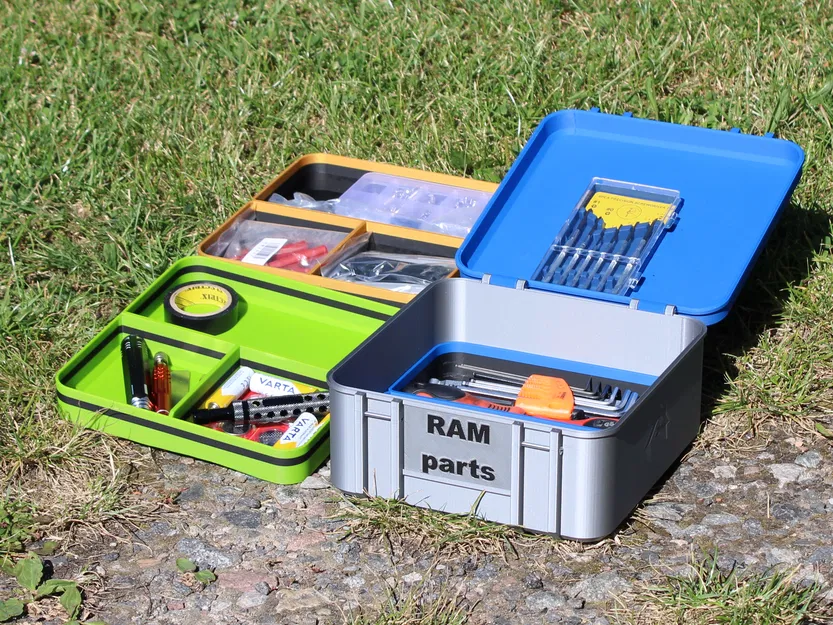

Hộp đựng dụng cụ in 3D này có thiết kế modular với 3 khay xếp chồng, rất hợp để sắp xếp dụng cụ, ốc vít/phụ kiện, hoặc linh kiện nhỏ, dùng 6x ốc M3x30. Mỗi khay được thiết kế để trượt vào và xếp lên mượt mà, đồng thời có số lượng ngăn thay đổi tuỳ nhu cầu. Tối ưu cho in dễ và không cần support với PLA.
Dù bạn là maker, kỹ thuật viên hay chơi hobby, hộp này là giải pháp gọn gàng và linh hoạt để phân loại đồ nghề và phụ tùng.

Tùy biến nhãn

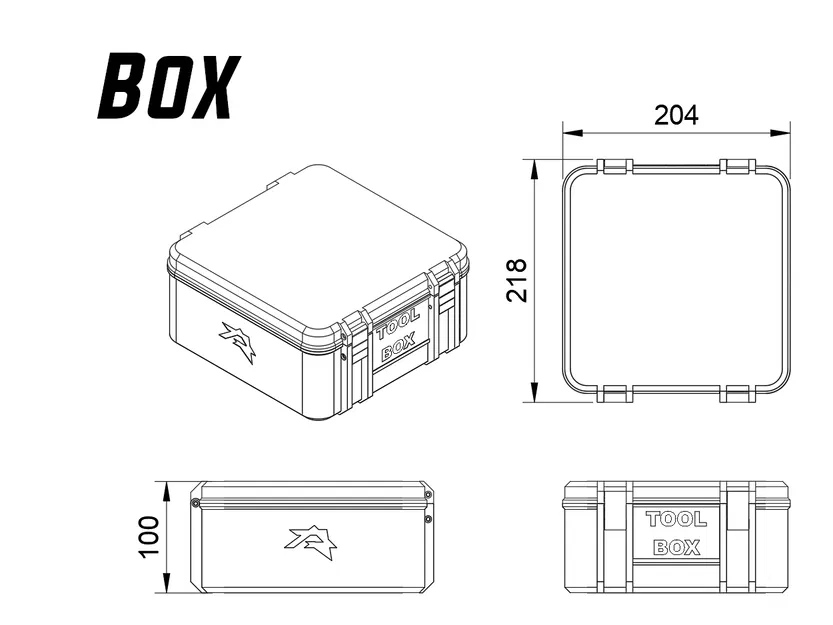

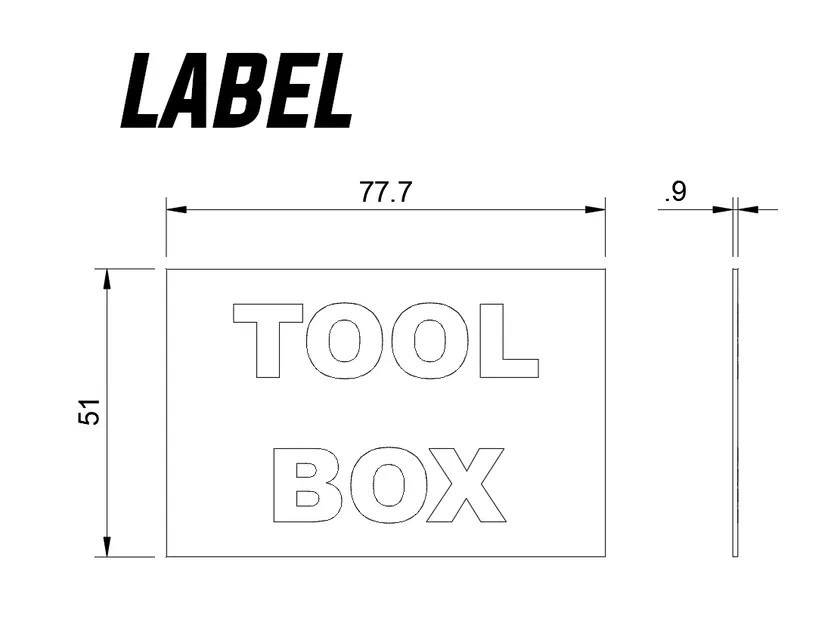

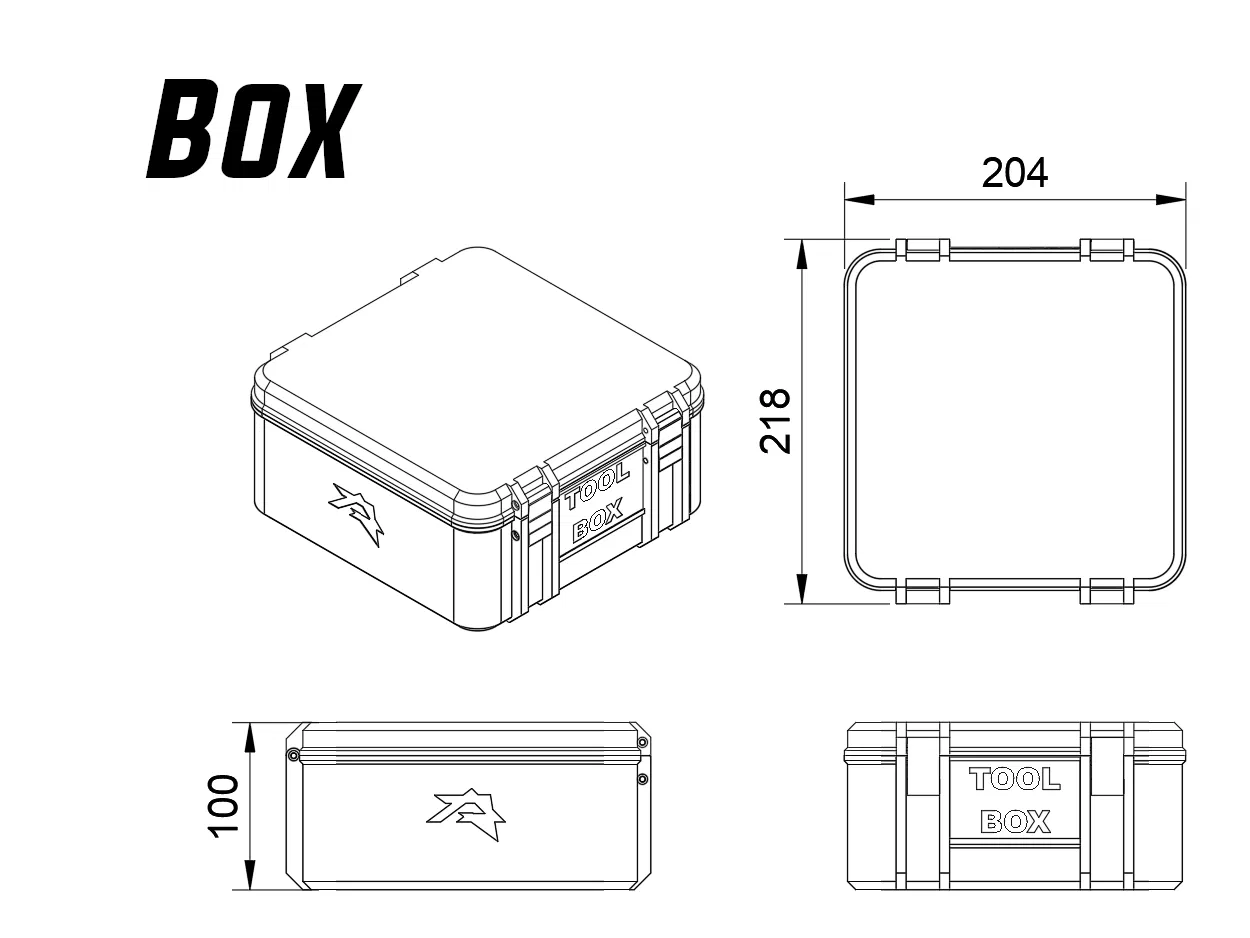

Điểm hay nhất là nhãn gắn phía trước có thể thay thế, lắp từ trên xuống và được giữ cố định nhờ nắp — rất tiện để ghi chú bên trong đang chứa gì. Để dễ tuỳ biến, có kèm file .3df để bạn tự thiết kế và in nhãn của mình. Trong ảnh cũng có bản vẽ (blueprint) để bạn tự làm phiên bản riêng bằng một phần mềm CAD khác.
Nếu bạn chưa quen dùng phần mềm CAD, cứ in file "Label_blank" rồi dùng bút lông viết trực tiếp lên.

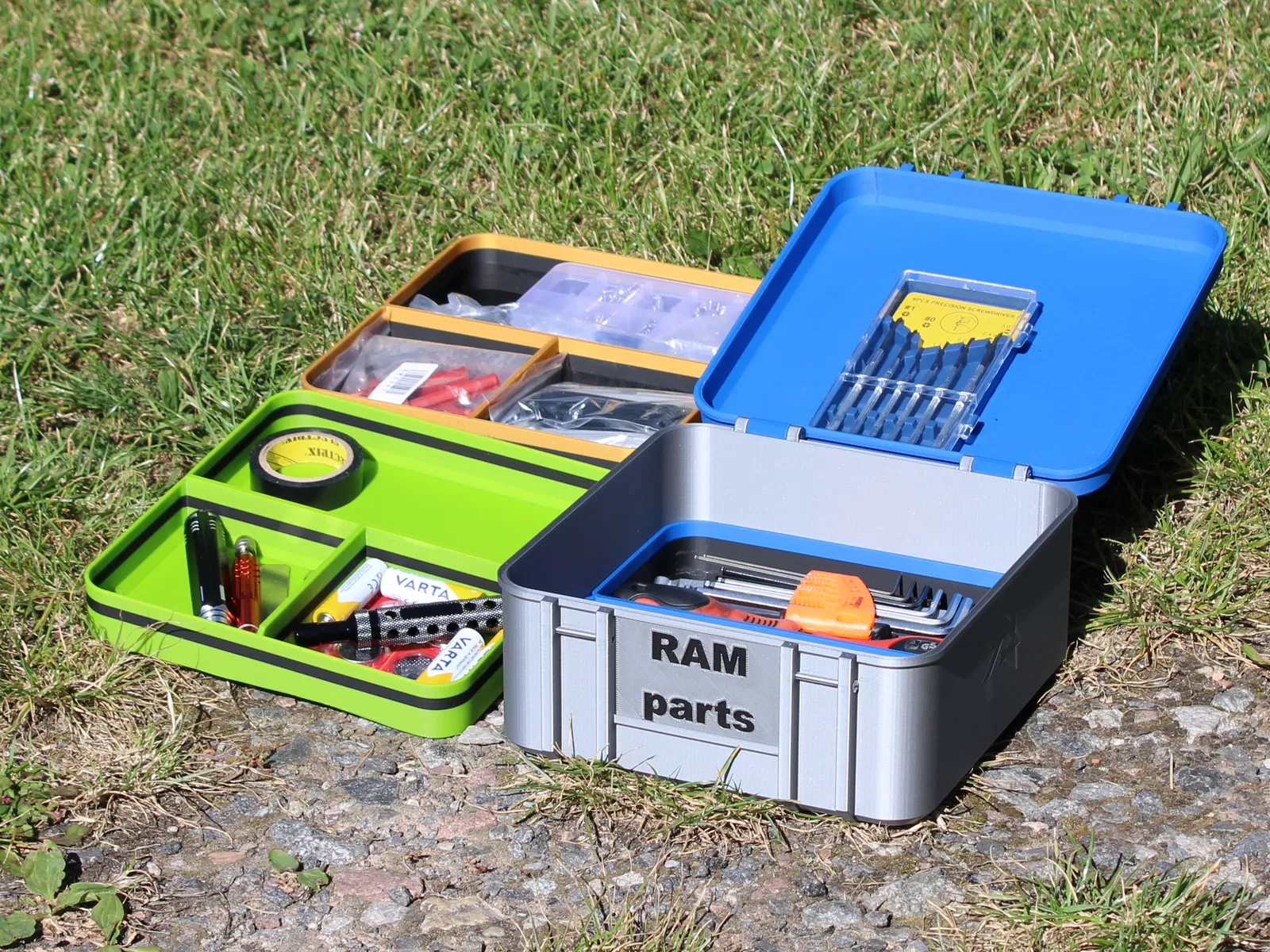

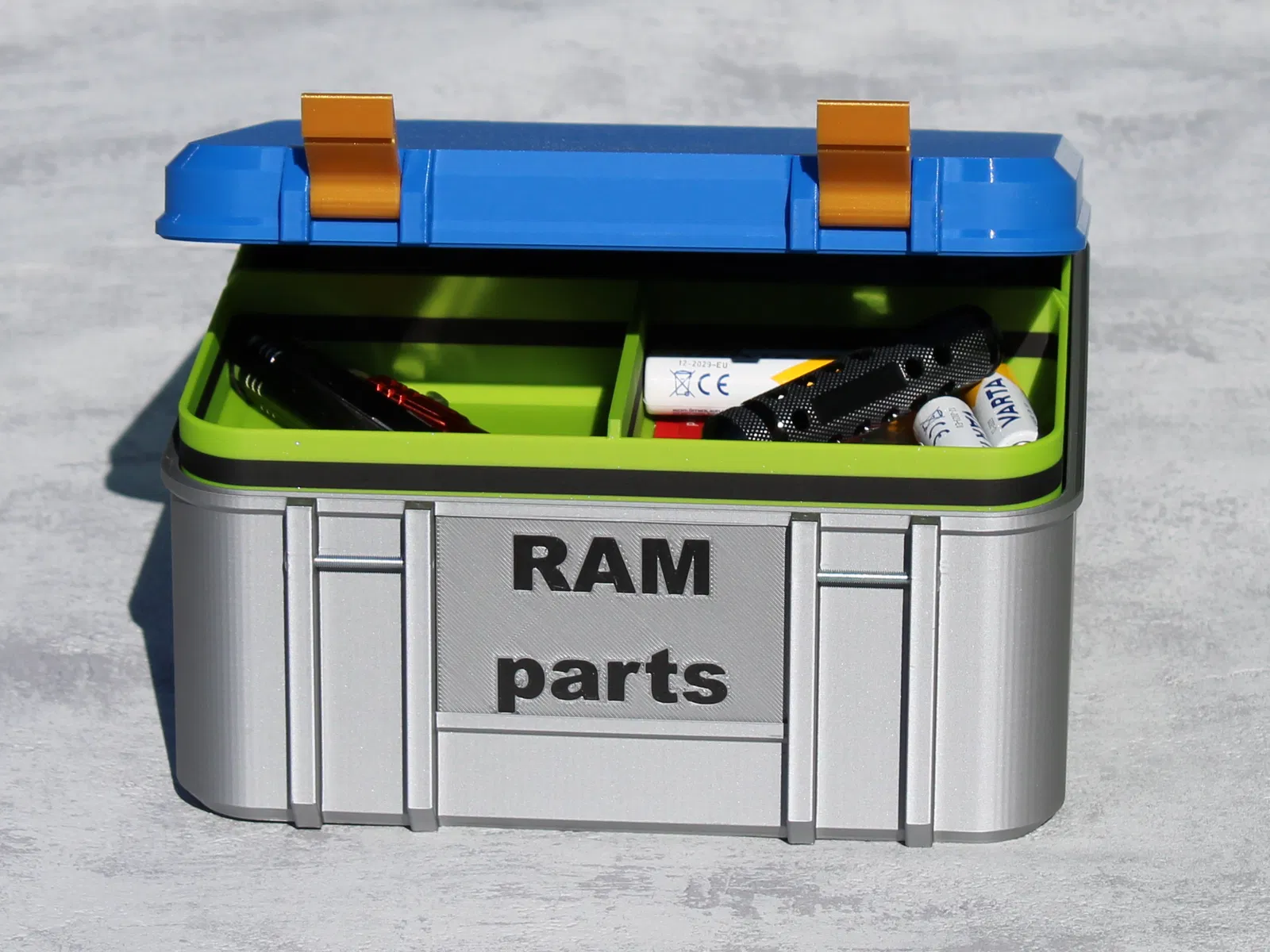

Khay (tray system)

- Con số trong tên file của mỗi khay tương ứng với số ngăn bên trong.
- Khay ở các tầng khác nhau (top, middle, bottom) không hoán đổi qua lại được; chỉ đổi trong cùng một tầng.
- Hộp tên "Box_only_top_tray" được thiết kế để chỉ dùng với khay top, còn phần còn lại của hộp là một ngăn duy nhất.
- Ngoài ra, bạn có thể chỉ dùng 2 tầng bằng cách kết hợp các khay cao (high trays).

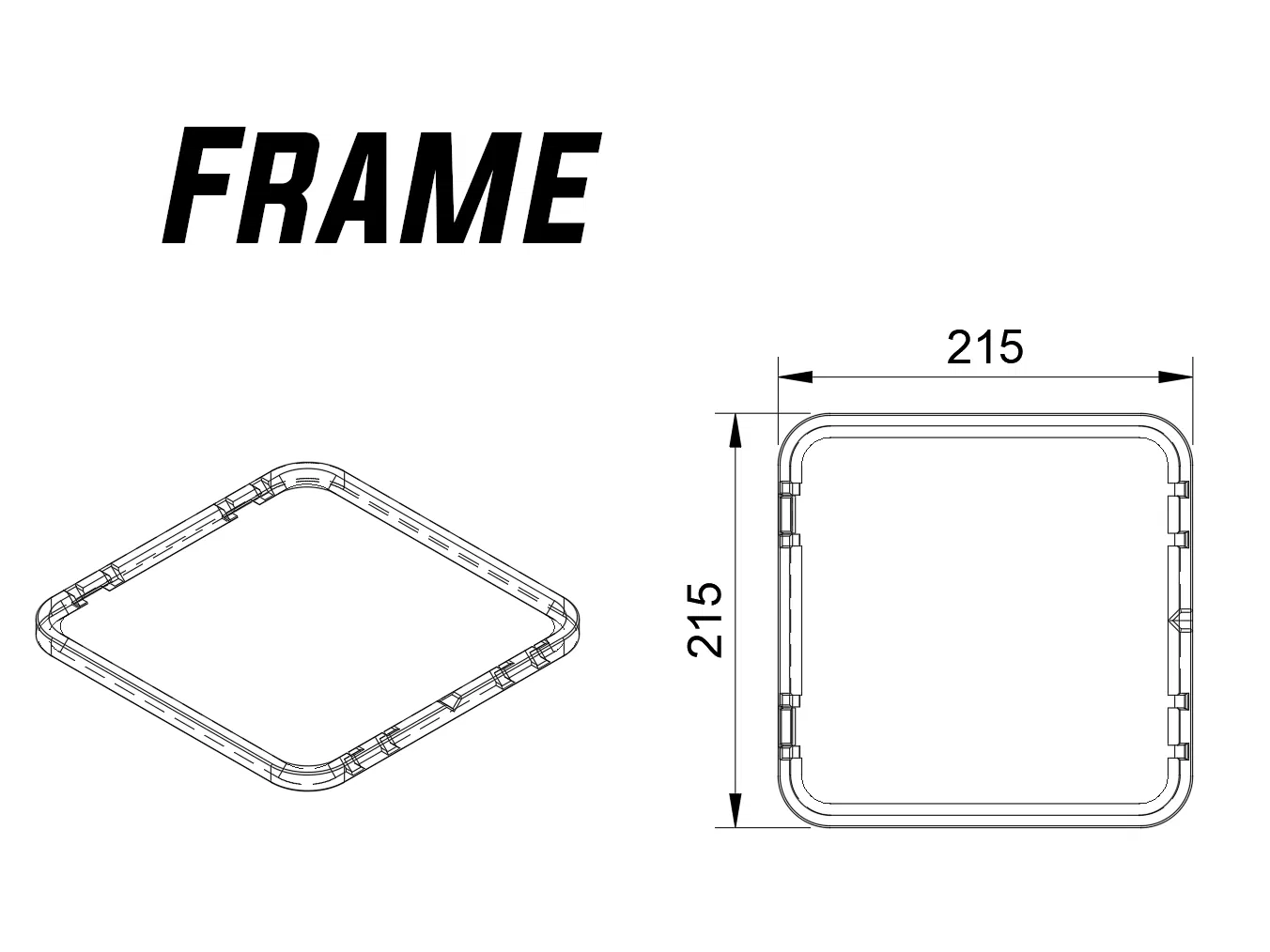

- Các hộp có thể xếp chồng bằng file frame.

Ghi chú kỹ thuật

- Cần 6x ốc M3x30.
- Nếu ngàm (clip) quá chặt, chà nhám hoặc tỉa nhẹ.
- Nếu ngàm quá lỏng, dùng bản Clips_tight.
- Mỗi loại filament và từng hãng có thể làm kích thước ra khác nhau, nên bạn có thể cần chỉnh nhẹ scale hoặc làm hậu xử lý một chút để ngàm khớp vừa đẹp.

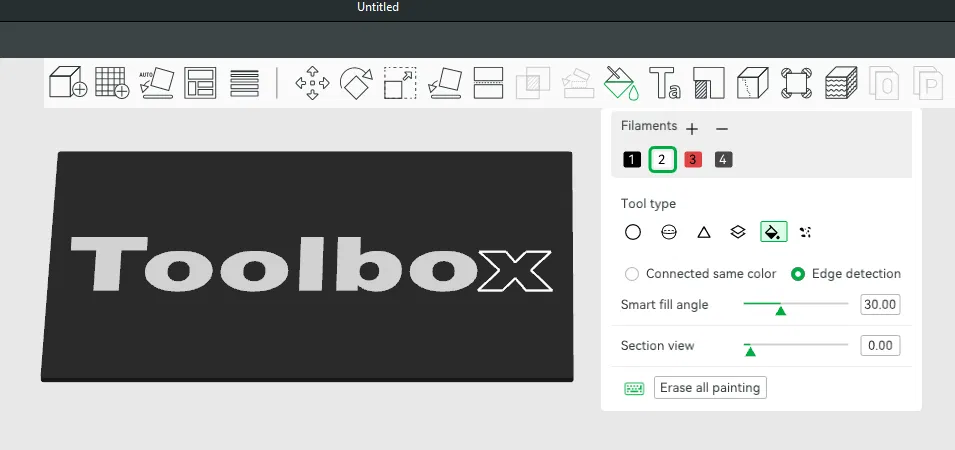

Chỉnh sửa nhãn trong Fusion:

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3dstl
Số file mô hình
28
Tổng dung lượng
6,4 MB
File lớn nhất
1,5 MB
