Torsen Differential Type 2 - kèm đế
Mẫu Torsen differential Type 2 dễ in, có thêm đế và bánh răng dẫn động để lắp đặt chắc chắn. Chỉ cần 3 bu lông M3x25 kèm ê-cu. In không cần support, PLA phổ thông, layer height 0.2mm.
Mô tả
Torsen Differential Type 2 - with base
Đây là bản remix thứ hai của mình để thêm phần đế cho đúng chuẩn và bánh răng dẫn động. Model đã hoàn thiện và giữ lại các phần đơn giản hóa từ bản remix trước của mình.
Phần cứng bổ sung
- 3x bu lông M3x25 kèm ê-cu
In 3D
- In hai nửa của carrier
- In 3x planet gear bên phải và 3x planet gear bên trái
- In drive gear trái và phải
- In main drive gear
- In spacer
- In base và right support
- In axle và drive wheel
Không cần support. Một vài chi tiết có bridging (drive gear trái/phải).
Lắp ráp

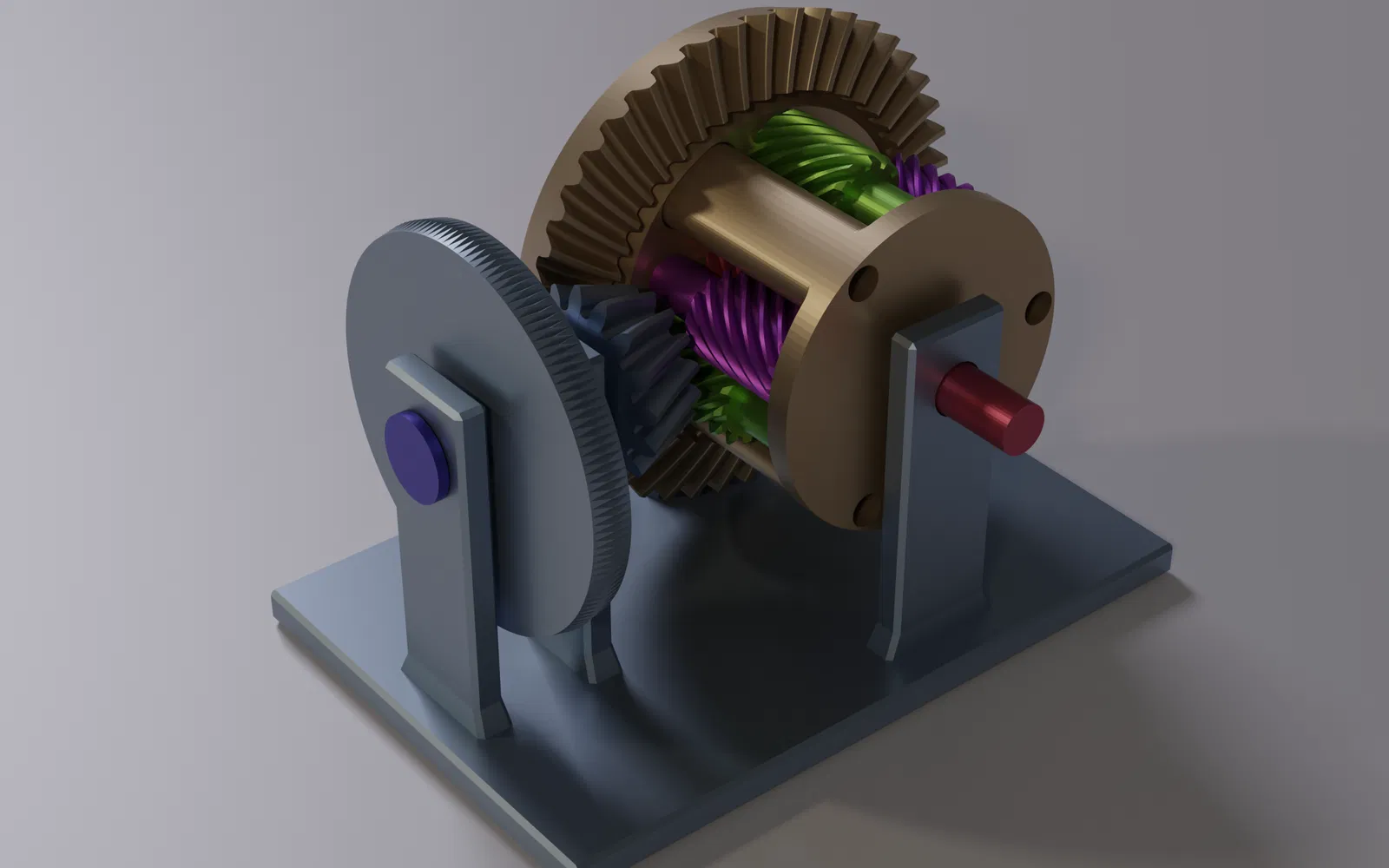

Canh bánh răng theo như hình bên dưới (đã tháo carriers). Bên trái (màu tím) và bên phải (màu xanh lá). “Left” nằm phía trên trong hình.
Phần màu xanh dương đậm là spacer.
Base
Phần đế có thể dùng mà không cần dán keo. Gắn axle như trong hình và dùng một đoạn filament để khóa main drive gear vào axle. Cách này sẽ “cố định vĩnh viễn” main drive gear. Có thể tháo differential khỏi đế bằng cách nới lỏng right support.

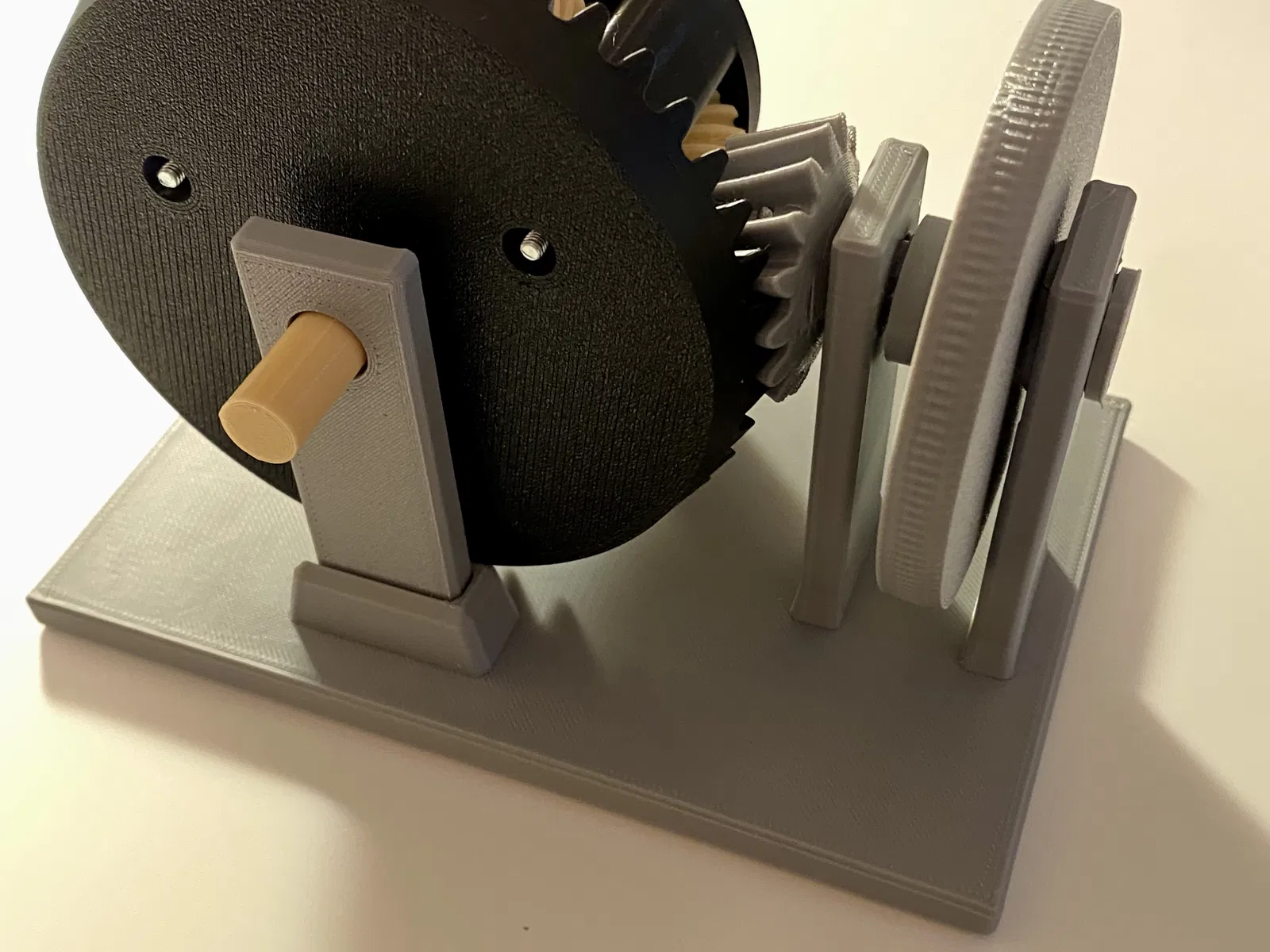

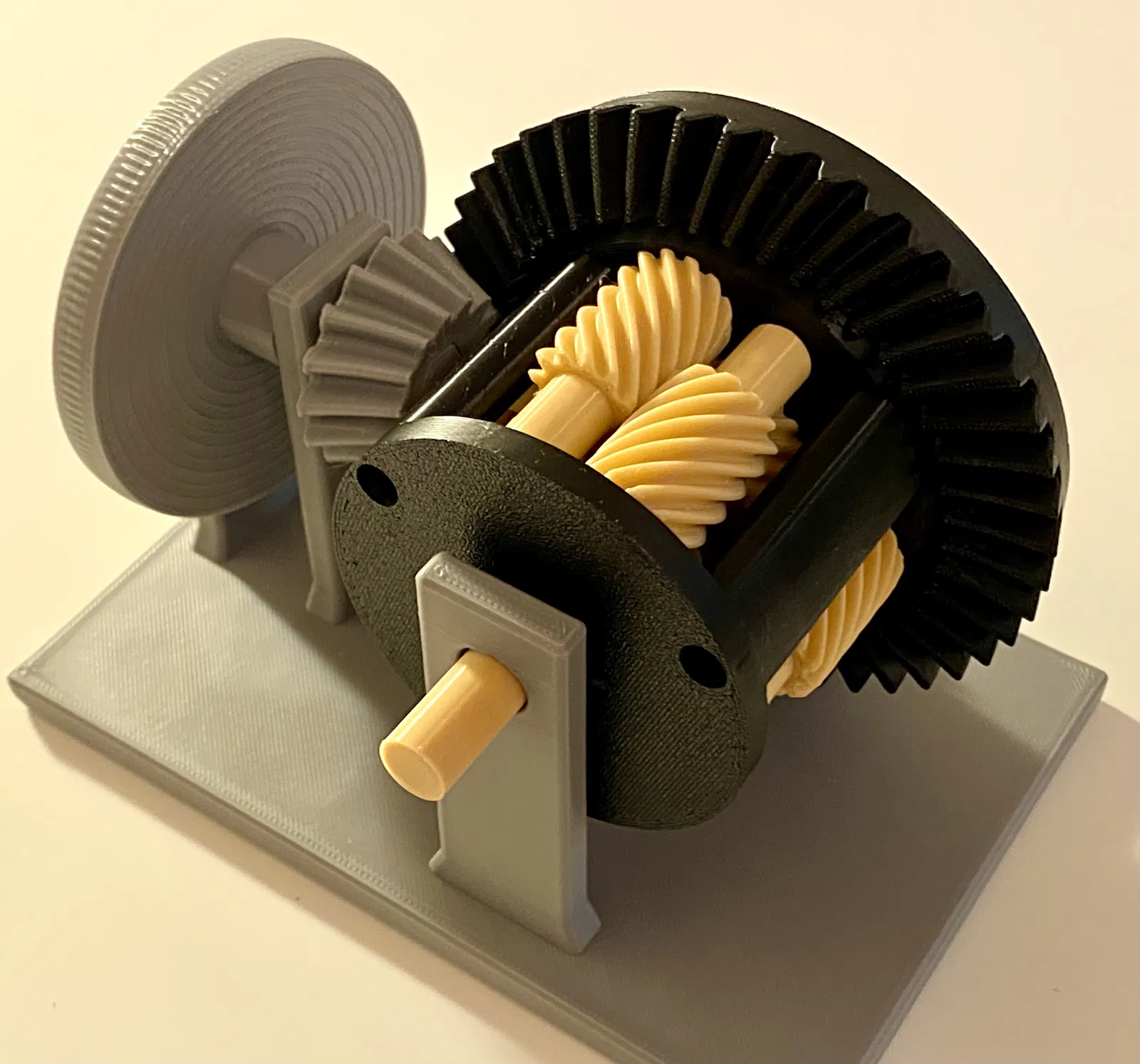

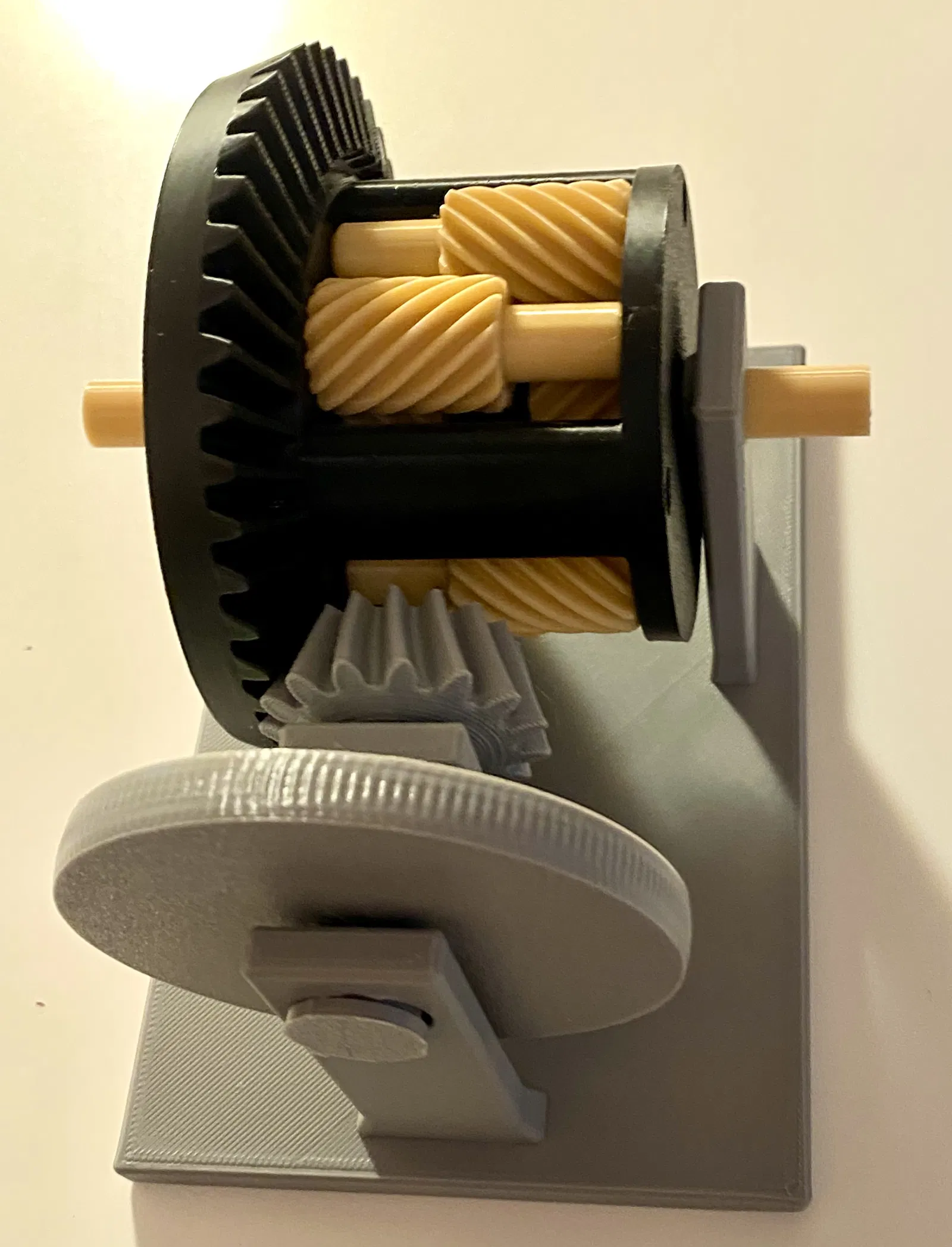

Mẫu in thực tế
Dùng PLA loại phổ thông. Layer height 0.2mm.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
