Jig Mod Bật Lửa Zorro (Modding Jig for Zorro Lighters)

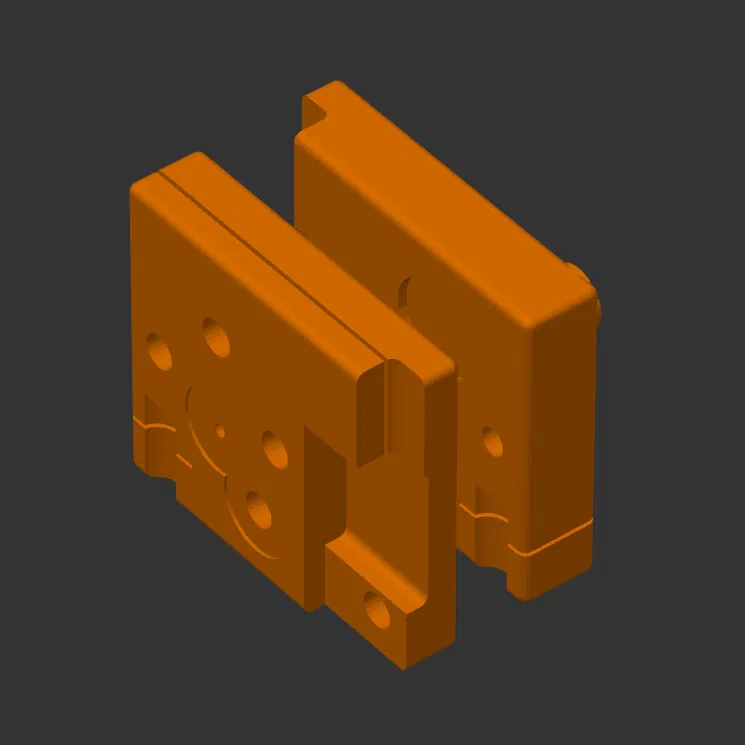

Đây là một cái jig với nhiều lỗ và rãnh khác nhau cho mấy kiểu mod bật lửa mà mình hay làm. Chắc cũng khó có ích cho người khác, nhưng mình vẫn up lên để khỏi bị mất file — với lại biết đâu có ai đó cần tới.

Dùng 3 con M3 heat set insert và 2 con ốc M3. Hai con để kẹp/join jig lại với nhau và một con để vặn male chicago fastener vào rồi đem đi dũa cho mỏng xuống.

Tính năng:

• Kẹp và cắt ống đồng (brass tubing) để làm shim cho bánh xe đánh lửa (flint wheel). (OD 4.5mm x ID 4mm, để làm bánh xe custom chạy được với chicago fastener dạng ty 4mm)

• Kẹp phần insert Zorro bằng kim loại đúc, hỗ trợ khoan nới lỗ bánh xe đánh lửa trên insert lên 4mm

• Kẹp và cắt chicago fastener đúng kích thước để làm trục (hub) cho flint wheel. Khi lắp, dùng một con set screw để nối 2 female chicago fastener lại với nhau

• Có thể vặn male chicago fastener vào để dũa xuống cho đạt độ dày mong muốn

• Có thể kẹp cố định male chicago fastener để khoan rộng ra, chuyển thành dạng washer

Link AliExpress liên quan:

• Chicago fastener nhìn rất đẹp.

  • Đường kính đầu 10mm x đường kính thân 4mm x chiều dài thân TÙY (loại 4mm chạy ổn), lỗ M3

  • https://www.aliexpress.com/item/1005003960474454.html

• Flint wheel có lỗ giữa to bất thường, rất hợp để mod.

  • ~10mm OD x 5mm ID

  • https://www.aliexpress.com/item/1005006079266121.html

• Ống đồng để làm shim cho chicago fastener 4mm, giúp khớp với flint wheel mà không bị lỏng/rung.

  • OD 4.5mm x ID 4mm

  • https://www.aliexpress.com/item/1005007022949405.html
