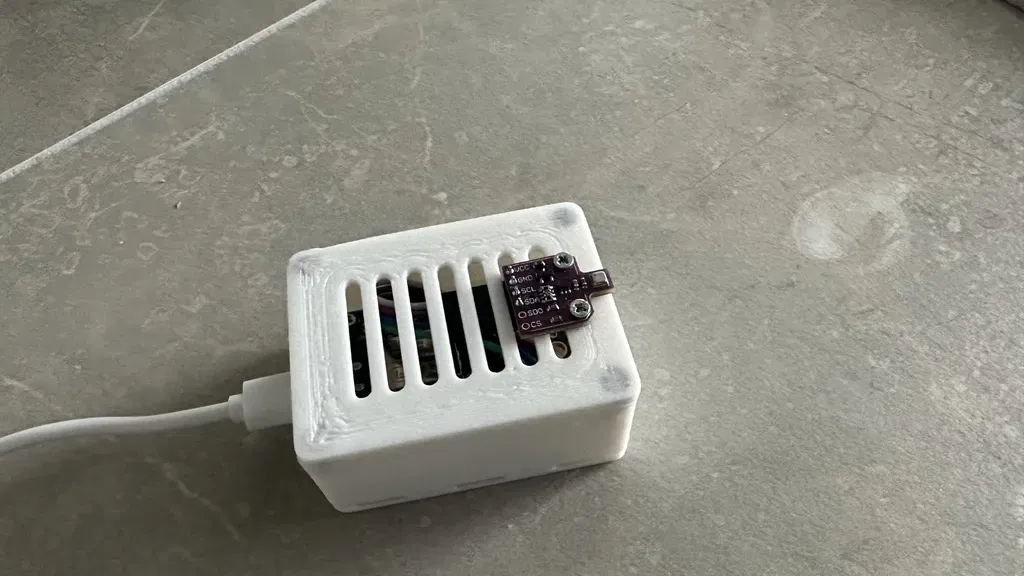

Hộp dự án ESP8266 cho cảm biến BME680 ESPHome

Tác giả withanHdammit

Lượt tải
45
Lượt thích
8
Lượt coi
915

File 7 30,1 MB

  • BME680_ESP8266_box_with_tabs_1765529863.stlSTL · 1,2 MB
  • BME680_ESP8266_box_no_tabs_1765529864.stlSTL · 898,9 KB
  • BME680_ESP8266_resin_box_with_tabs_1765529865.stlSTL · 1,3 MB
  • BME680_ESP8266_resin_box_no_tabs_1765529866.stlSTL · 956,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

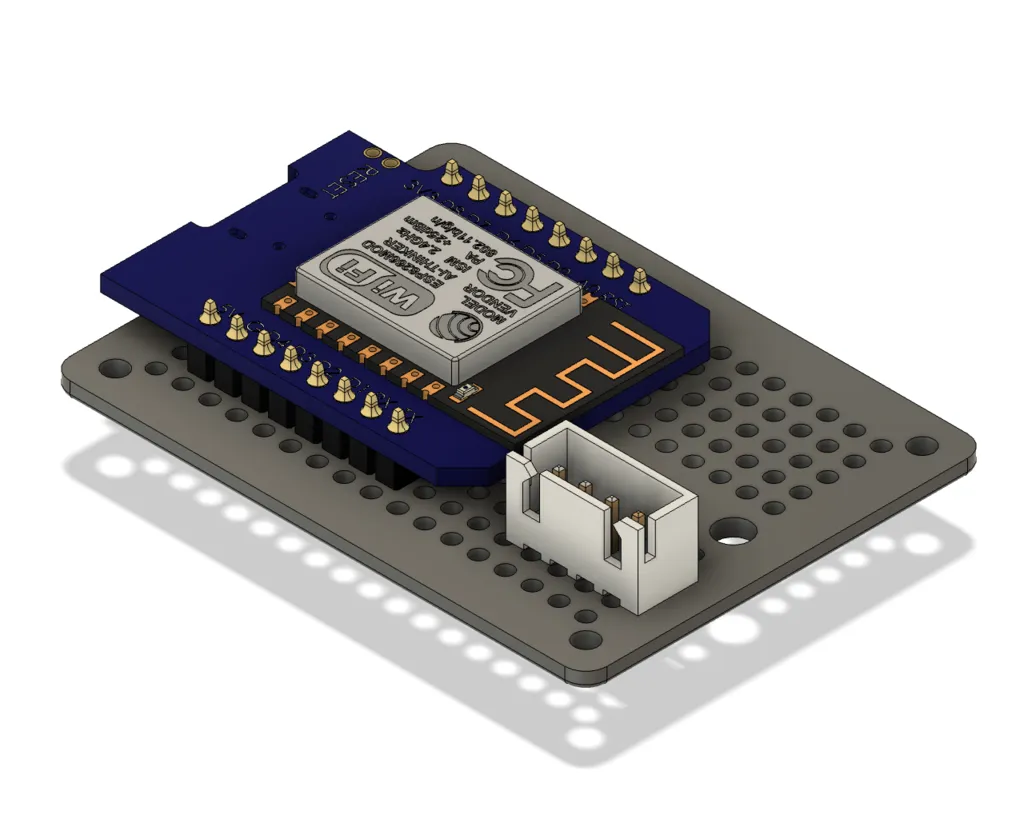

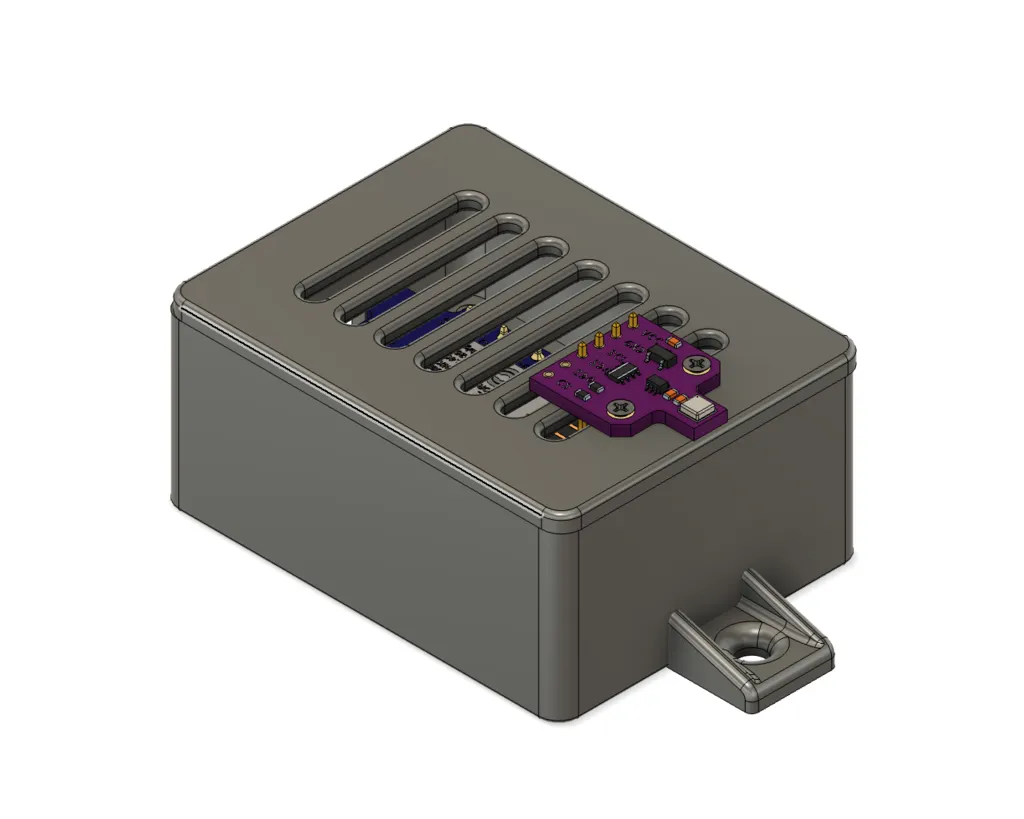

Hộp này sẽ hoạt động cho hầu hết mọi dự án ESP8266, nó được thiết kế dựa trên bảng thử nghiệm hàn 1/4 ElectroCookie.

Bảng được gắn vào hộp bằng vít M2x5.

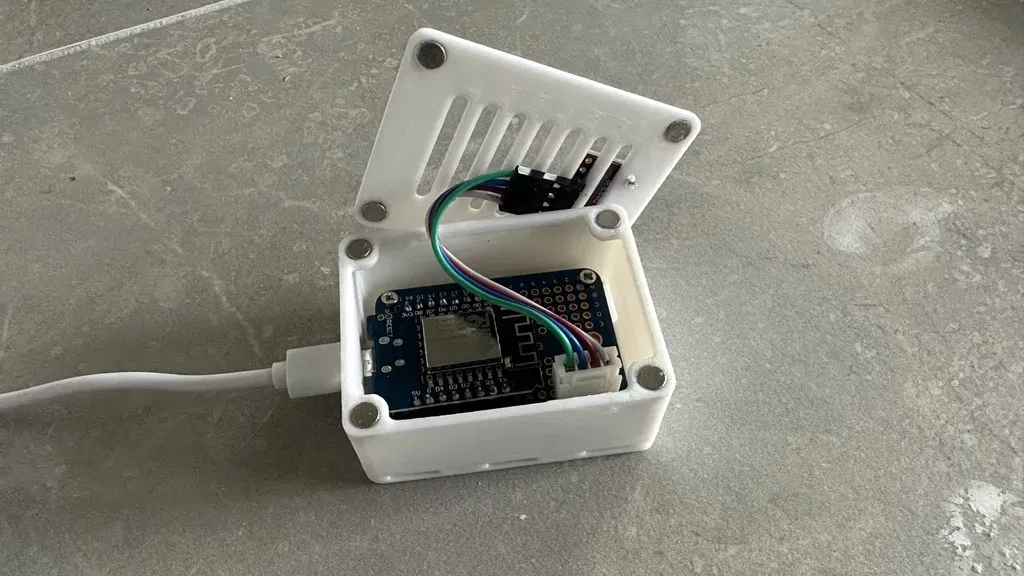

Nam châm có kích thước 2mmx5mm Neodymium. Hãy chắc chắn rằng bạn đặt đúng cực khi dán nam châm vào hộp... hỏi tôi cách tôi biết LOL.

Mã ESPHome cho cảm biến BME680 có tại https://github.com/withanhdammit/ESPHome-BME680

Cài Đặt In

Thương Hiệu Máy In:

Anycubic

Máy In:

Kobra 2

Tấm Đệm:

Không Quan Trọng

Hỗ Trợ:

Không

Độ Phân Giải:

.2mm

Độ Đặc:

n/a

Vật Liệu: Bất kỳ PLA/PETG/ABS Màu Trắng

Ghi Chú:

Tôi đã bao gồm một tệp cho in nhựa resin, với các lỗ thông gió dọc theo cạnh dưới để ngăn chặn hiện tượng hút chân không. Nó vẫn sẽ có một hiệu ứng hút chân không nhỏ cho các vị trí nam châm trên hộp, nhưng điều đó không ảnh hưởng đến các bản in của tôi.

Cách Tôi Thiết Kế Điều Này ===================

Xây dựng trong Fusion360

Danh Mục: Điện Tử
