Hệ Tool Holder Module Cho Prusa Core One/+ (Modular Tool Holder System)

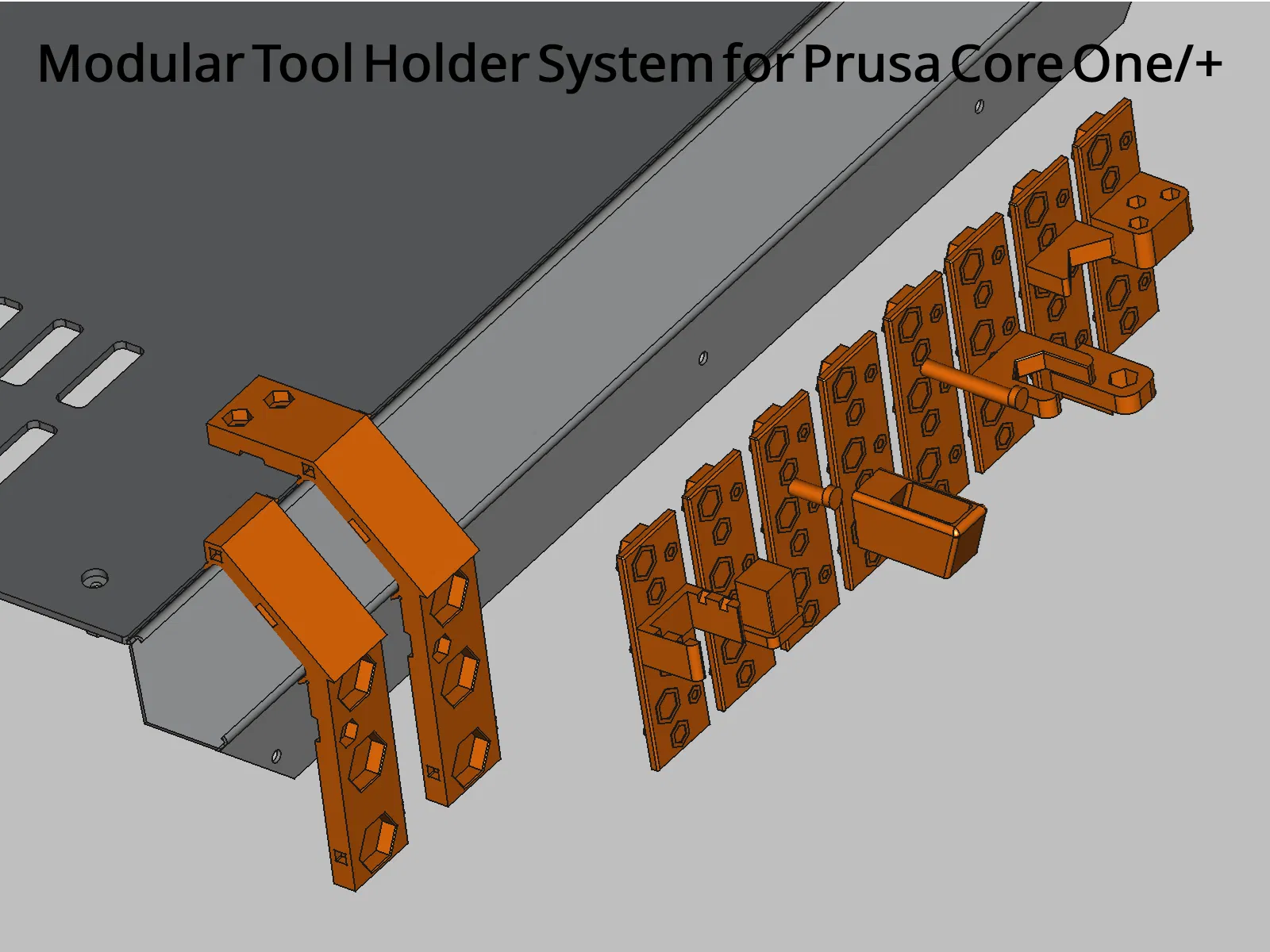

Modular Tool Holder System for Prusa Core One/+

Kích thước module

• Module đế (base) và các tool holder: rộng 20 mm

• Module spacer: rộng 10 mm

• Kích thước rãnh nam châm / lock plate: 6x2 mm

Tính năng chính

• Thiết kế module hoá, tuỳ biến linh hoạt

• Gắn không cần dụng cụ: tự giữ vị trí, không cần ốc hay nam châm

• Tuỳ chọn khoá cố định bằng ốc hoặc nam châm

• Module đế có thể mở rộng theo chiều ngang (nối trái–phải)

• Nhiều loại tool holder, có cả tuỳ chọn universal

• Tuỳ chọn ốp viền (side trim) để đẹp hơn

• Thiết kế riêng cho Prusa Core One/+

Trọng tâm của hệ này là độ linh hoạt. Bạn có thể ráp khay treo dụng cụ đúng theo nhu cầu, sắp xếp lại bất cứ lúc nào, và mở rộng khi bộ dụng cụ ngày càng nhiều — trong khi vẫn giữ setup gọn gàng, chắc chắn ngay trên máy in 3D.

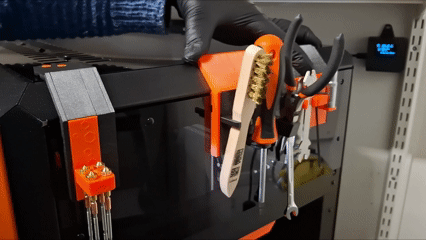

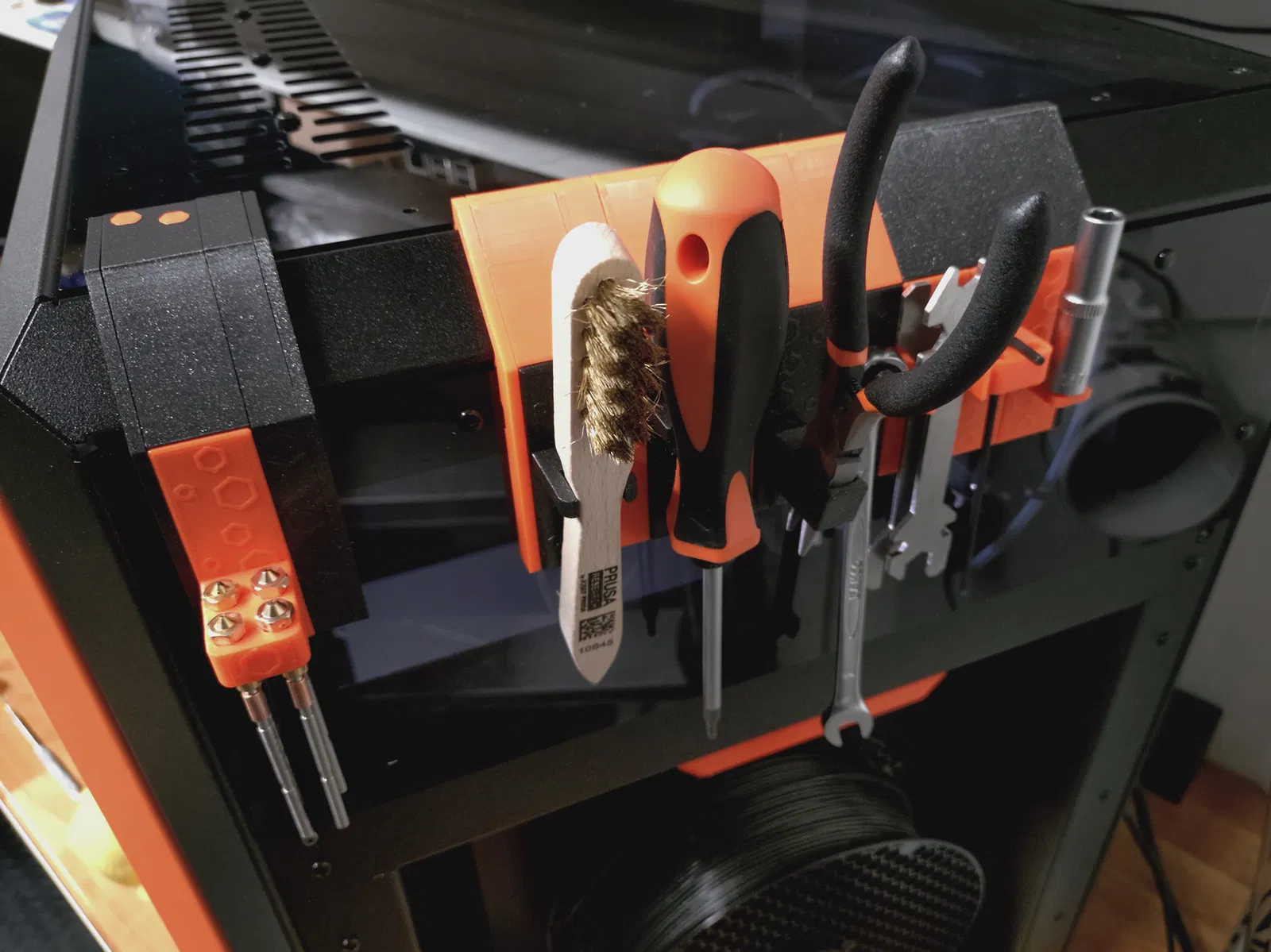

Các module đế có thể nối liền trái–phải, giúp mở rộng bề ngang đến bất kỳ kích thước nào. Trên mỗi module đế, bạn có thể gắn nhiều loại tool holder dành cho các dụng cụ khác nhau như kềm, đầu vặn Torx, tua vít, bàn chải đồng (brass brush), cờ lê, đầu tuýp (socket) và nhiều thứ khác. Một số holder là dạng universal, phù hợp cho nhiều dụng cụ hoặc để chứa đồ dùng chung.

Nếu không dùng khoá bằng ốc, khay treo có thể dời vị trí thoải mái, giúp sử dụng linh hoạt hơn — ví dụ có thể tháo cả cụm ra hoàn toàn hoặc chuyển sang phía đối diện của máy in 3D.

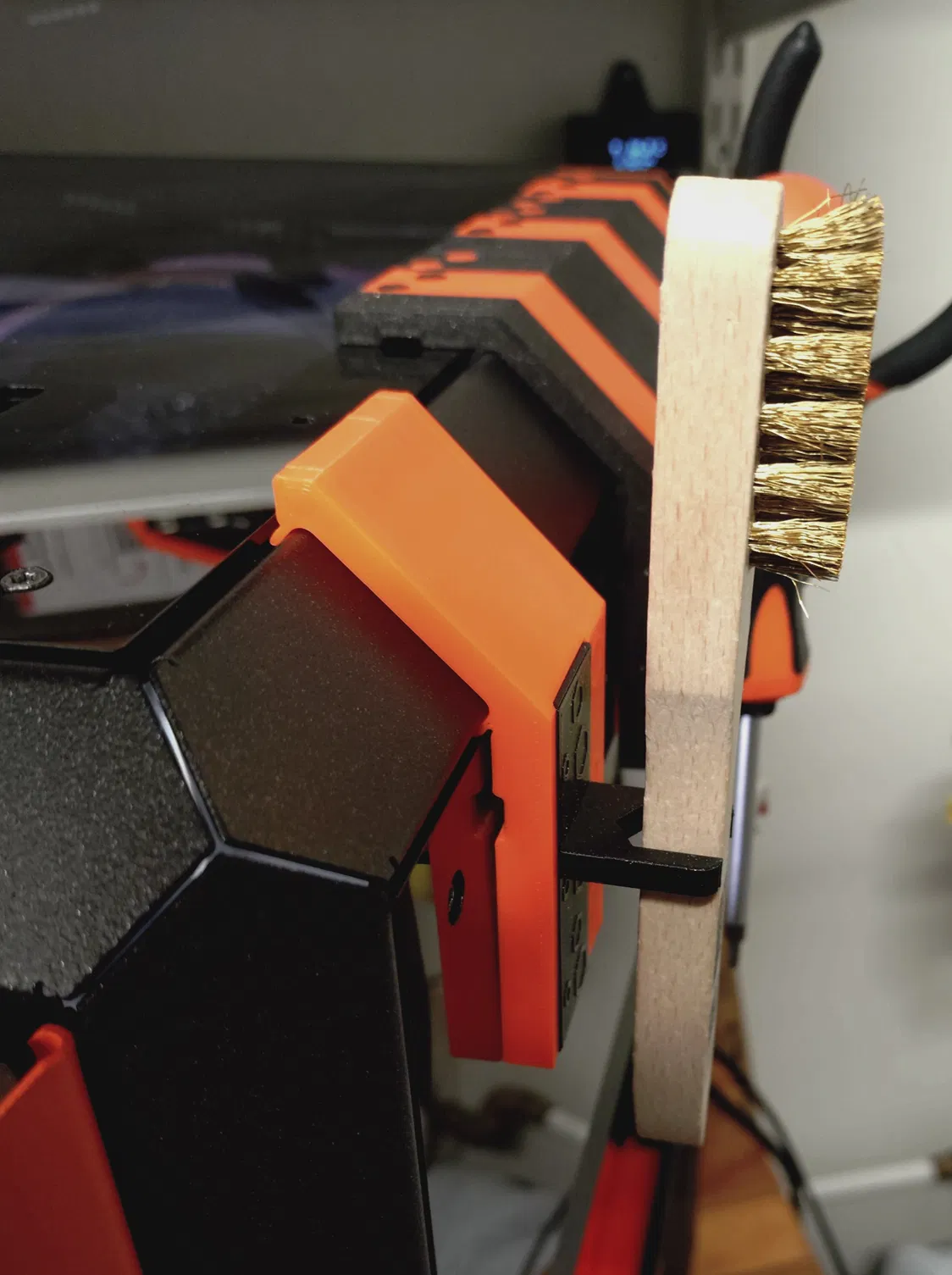

Hệ này dựa trên một module đế có hình học giúp tự “ăn” vào khung máy và đứng yên ở vị trí. Nếu muốn, bạn có thể tuỳ chọn khoá cố định bằng ốc hoặc nam châm, nhưng không bắt buộc.

Để tuỳ biến ngoại hình, có thể gắn thêm miếng ốp viền hai bên (side trim) ở hai đầu của rack cho đẹp mắt hơn.

Bộ này cũng có module spacer, không dùng để giữ dụng cụ. Mục đích là tạo thêm khoảng cách giữa các dụng cụ để dễ lấy hơn hoặc cân đối bố cục. Ngoài ra, có thể gắn một blank tool holder lên module đế tiêu chuẩn nếu vị trí đó không cần holder nào.

Hướng dẫn

• In phần base

  • Chọn phần base:

    • Base_part_20mm HOẶC

    • Base_part_20mm_with_mounting_holes

  • Cả hai loại base đều có thể đặt sát nhau và khoá liên kết với nhau.

  • Thư mục: Base parts and ends



• In tool holder

  • Chọn holder bạn cần (vd: Allen keys, sockets, screwdrivers, brush, v.v.).

  • Tool holder là dạng universal và fit với tất cả base parts bản gốc và bản alternative.

  • Thư mục: Tool holders



• Đẩy tool holder vào base

  • Nếu cần tháo ra, có thể đẩy tool holder ra khỏi base thông qua lỗ ốc.

• Tuỳ chọn – thêm chi tiết khoá

  • Nếu cần, lắp nam châm (nam châm Prusa 10×6×2 mm hoặc 20×6×2 mm) hoặc in base locking plate.

  • Thư mục: Optional



• Tuỳ chọn – miếng chặn đầu trái/phải cho base

  • Tuỳ setup mà quyết định có dùng miếng chặn đầu trái/phải hay không. Nhớ ấn chặt chúng lên một bề mặt phẳng.

  • Có hai cỡ miếng chặn đầu: một cho base 20 mm và một cho base 20 mm có lỗ bắt.

  • Thư mục: Optional



• Tuỳ chọn - thêm nắp che ốc (screw covers)

  • Gắn nắp che ốc cho base 20 mm có lỗ bắt.

  • Thư mục: Optional



• Tuỳ chọn - tạo thêm khoảng cách giữa các base

  • Nếu cần – in spacer 10 mm hoặc in một base 20 mm và một empty tool holder.

  • Spacer 10 mm có hai phiên bản, nhưng cả hai đều tương thích với tất cả base parts và spacer.

  • Thư mục: Base parts and ends và Tool holders



Các phiên bản thay thế (Alternative versions)

• Bản OLD

  • Phiên bản đầu tiên và bản gốc.

  • Tương thích với tất cả tool holders.

  • Không tương thích với các phiên bản base khác khi nối sát nhau (side-by-side). Vòng tròn màu xanh trong ảnh là phần khác biệt.

  • Thư mục: Old version (original files, see version desc.)



• Bản alternative - Nâng cao 9 mm

  • Tương thích với tất cả tool holders.

  • Không tương thích với các phiên bản base khác khi nối sát nhau (side-by-side).

  • Thư mục: Alternative version (Raised 9 mm, see version desc.)



Cập nhật & Changelog

• 08/02/26: Sắp xếp lại file và thêm 1 ảnh

• 08/02/26: Thêm tool mới: nozzle holder (Toolholder_Nozzles_CoreOne_ModularToolHolder_V1)

• 14/02/26: Thêm thư mục

• 14/02/26: Thêm phiên bản alternative (Raised 9 mm)

• 14/02/26: Thêm phiên bản alternative (Truncated)

• 14/02/26: Cập nhật hướng dẫn

• 15/02/26: Chuyển các base parts bản gốc (base, spacer, và end pieces) sang thư mục mới: Old Version.

• 15/02/26: Sắp xếp lại file và thư mục

• 15/02/26: Viết lại hướng dẫn
