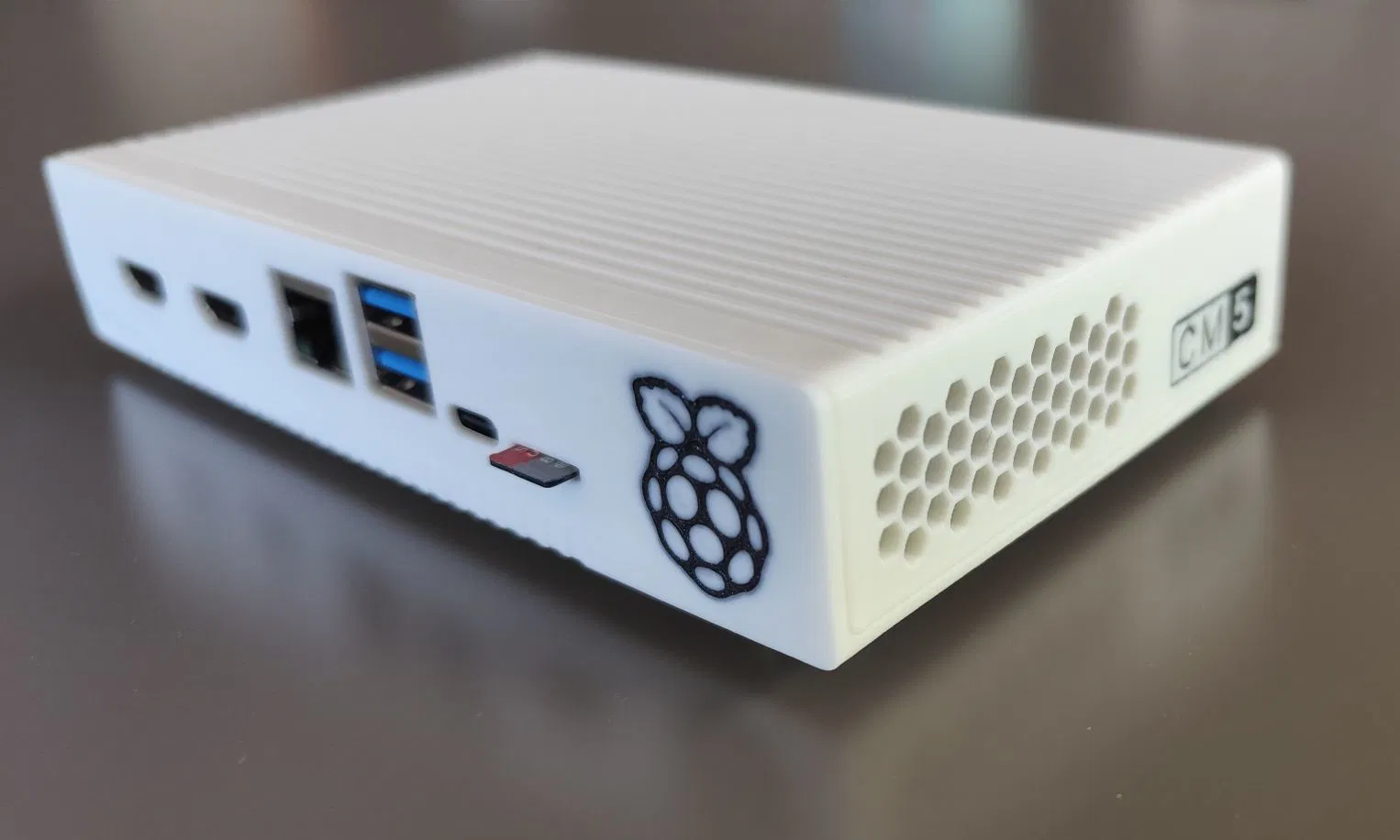

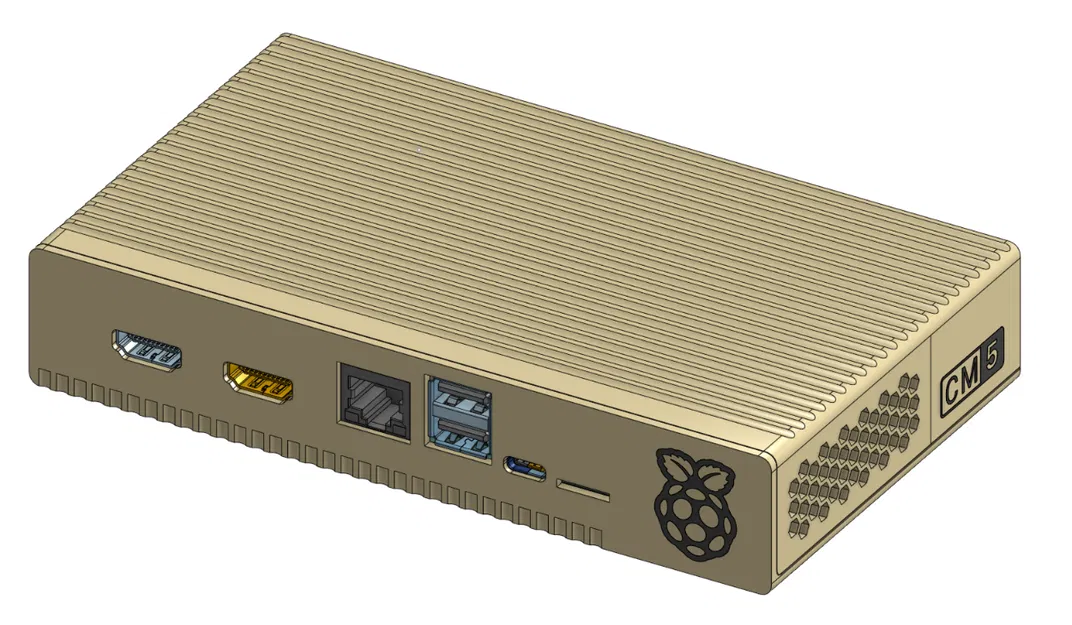

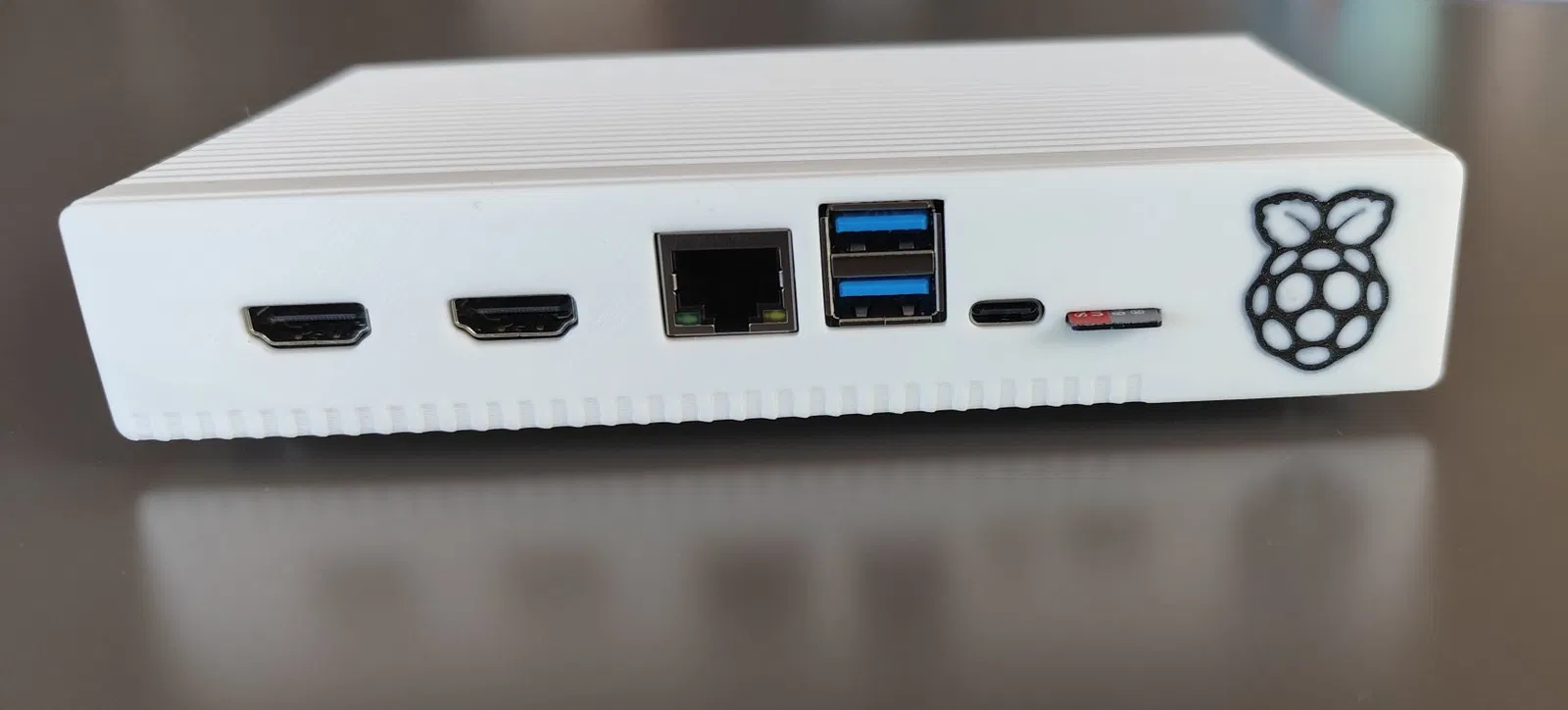

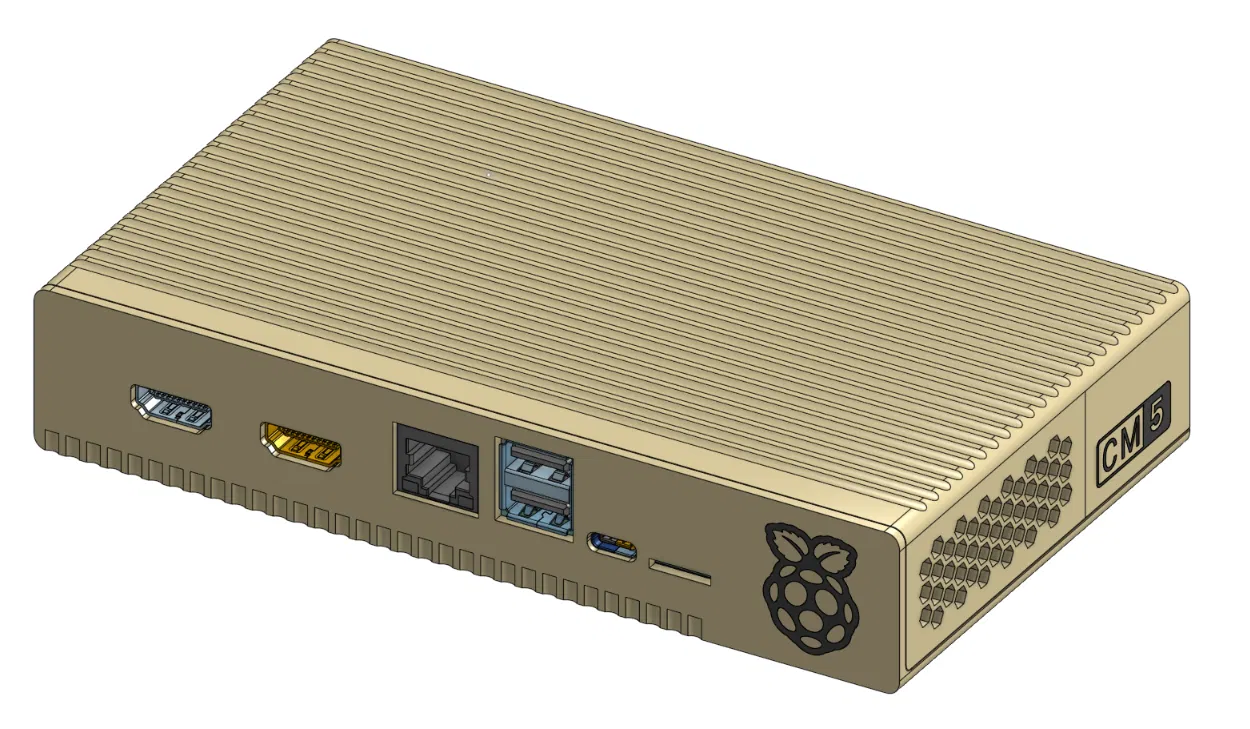

Vỏ Raspberry CM5 IO Case (không chính thức) cho CM5 IO Board

Một mẫu vỏ (enclosure) hiện đại cho thiết bị Raspberry này với các điểm nổi bật sau:

• Hình khối/độ khít rất chặt.

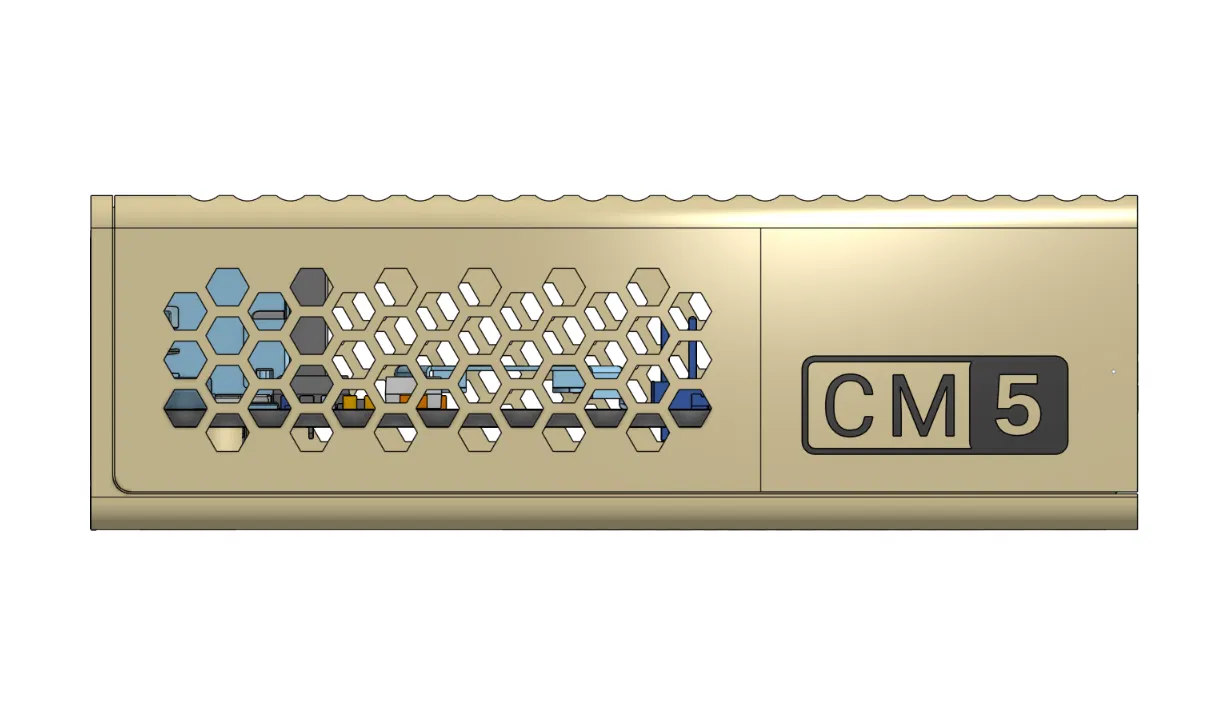

• Khe thông gió đặt đúng vị trí nơi tỏa nhiệt nhiều nhất.

• Bề mặt textured giúp nhìn bớt “3D print” hơn, trông hiện đại hơn.

• Ốc/vít: bản dùng Insert (IN) / bản dùng vít tự ren (Self Tapping) (ST).

• Có phiên bản có lỗ cho Wireless Antenna (WL).

• Chỉ cần 2 con ốc bên ngoài + rãnh/gờ (groove/lip) để cố định.

• Tùy chọn in multimaterial cho Logo và thông tin; có thể xóa chúng để in dạng lõm (recess) thay thế.

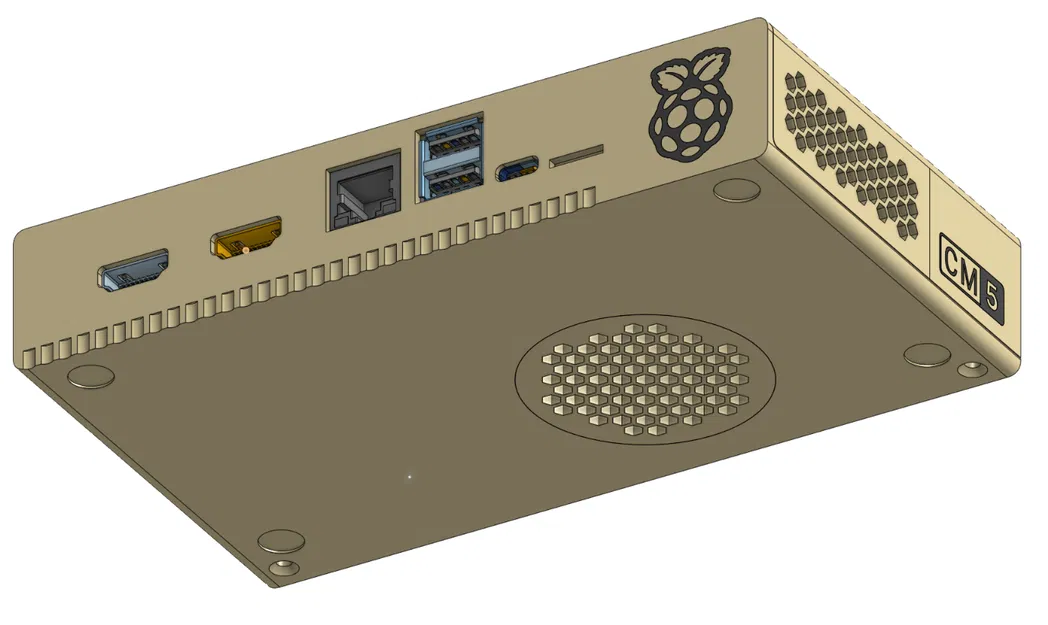

• Có hốc đặt chân cao su (rubber feet).

Hướng dẫn in (Printing Instructions)

Máy in của bạn cần có độ chính xác kích thước tốt và xử lý được dung sai 0.2mm.

• Chiều cao lớp (layer size) 0.2mm

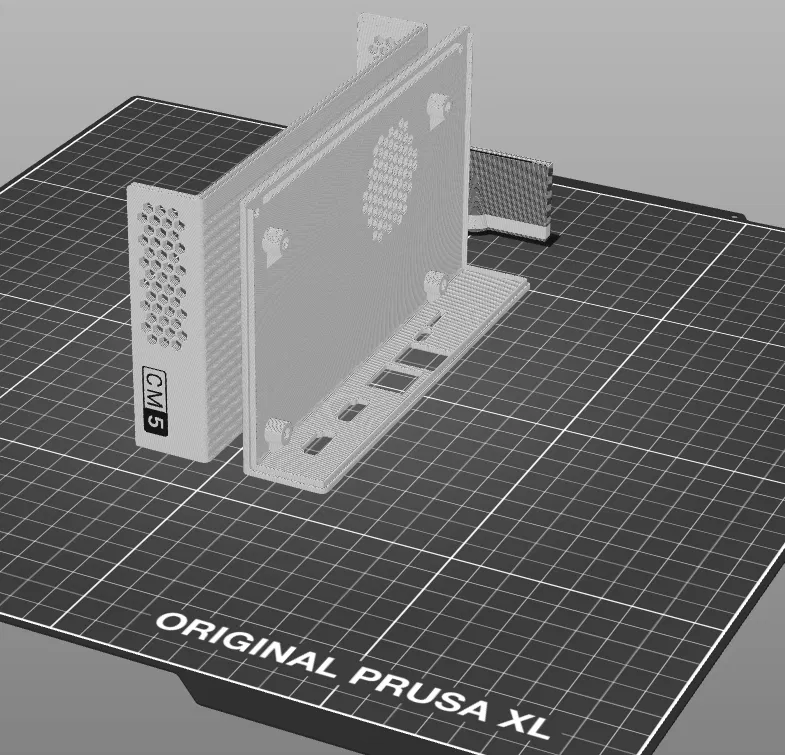

• In tấm Front và Back úp trên bàn in (xem ví dụ)

• Không cần supports

• Không cần brim, nhưng nhớ vệ sinh bed kỹ; độ bám có thể hơi khó.

Hướng dẫn lắp ráp (Assembly Instructions)

• Lắp M2.5 Inserts (bản IN) / xem hình

• Dùng vít M2.5 machined screws (bản IN) hoặc vít tự ren 2.5mm (bản ST) để bắt PCB

• Nắp trên (top case) cần gài vào rãnh ngang trước, rồi trượt tới.

Lưu ý: Mình chưa in các biến thể ST và bản monomaterial. Rất mong nhận được góp ý.

Vỏ này KHÔNG phải phụ kiện chính thức của Raspberry Pi.
