Thay thế khớp Rosette Hirth Godox SL150 - Linh kiện đèn studio

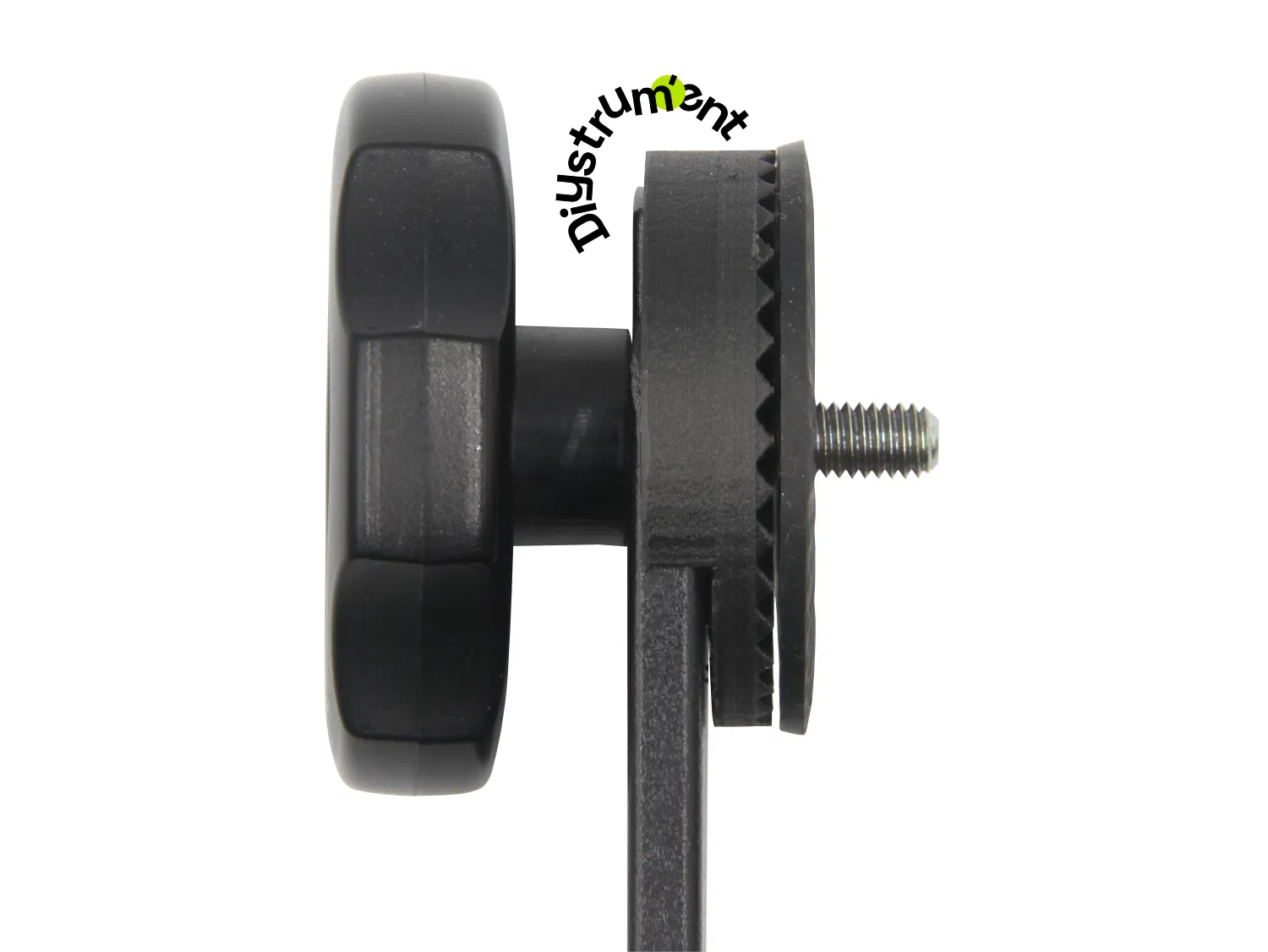

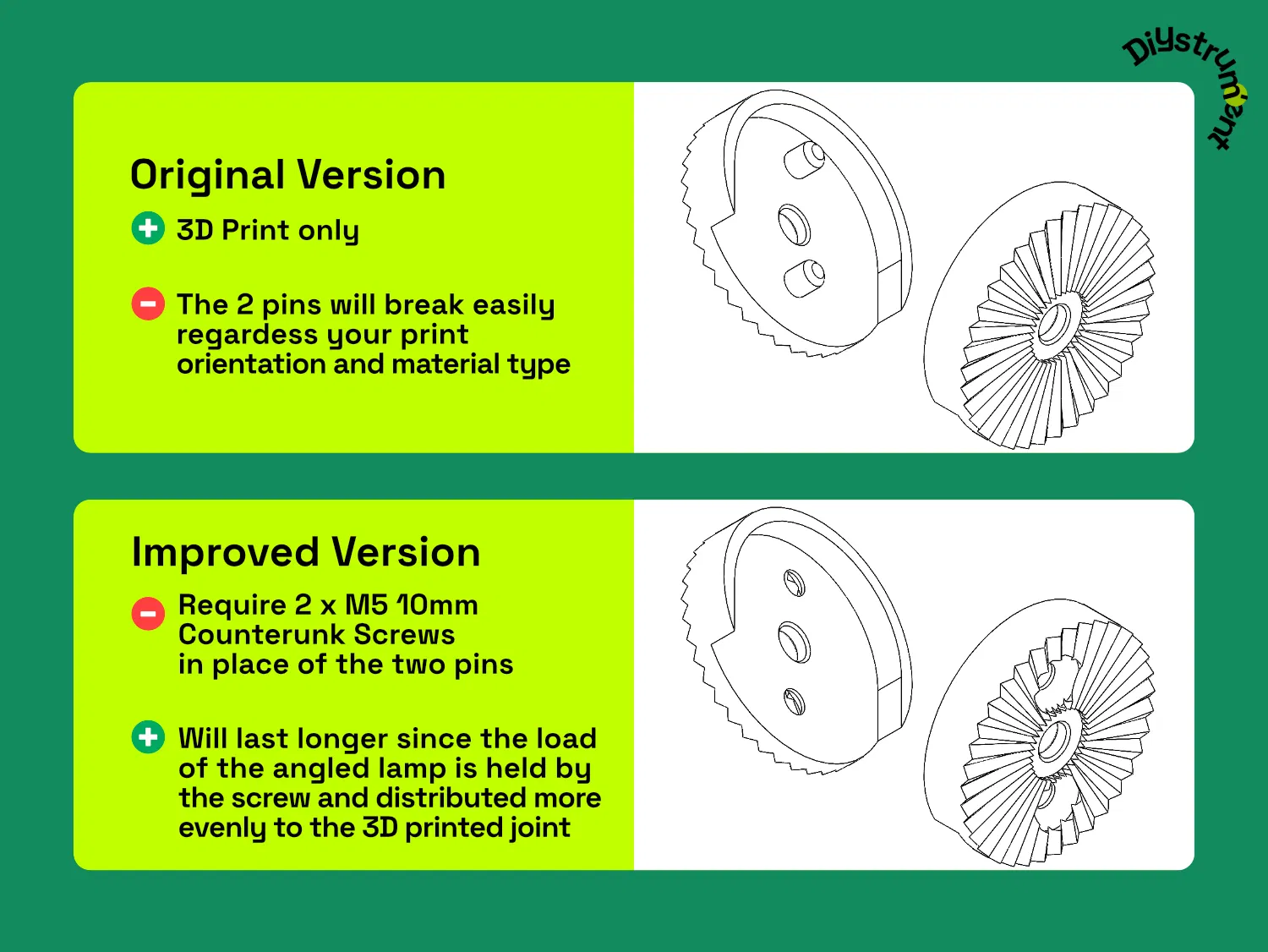

Đèn studio thường dùng cơ cấu khớp Rosette hoặc Hirth để có thể nghiêng và khóa góc cố định. Trên Godox SL150, cơ cấu này dựa vào hai chốt nhựa chịu phần lớn trọng lượng của đèn khi nghiêng. Điều này hay dẫn đến mỏi vật liệu, làm chốt gãy sớm, nhất là khi siết khớp quá chặt.

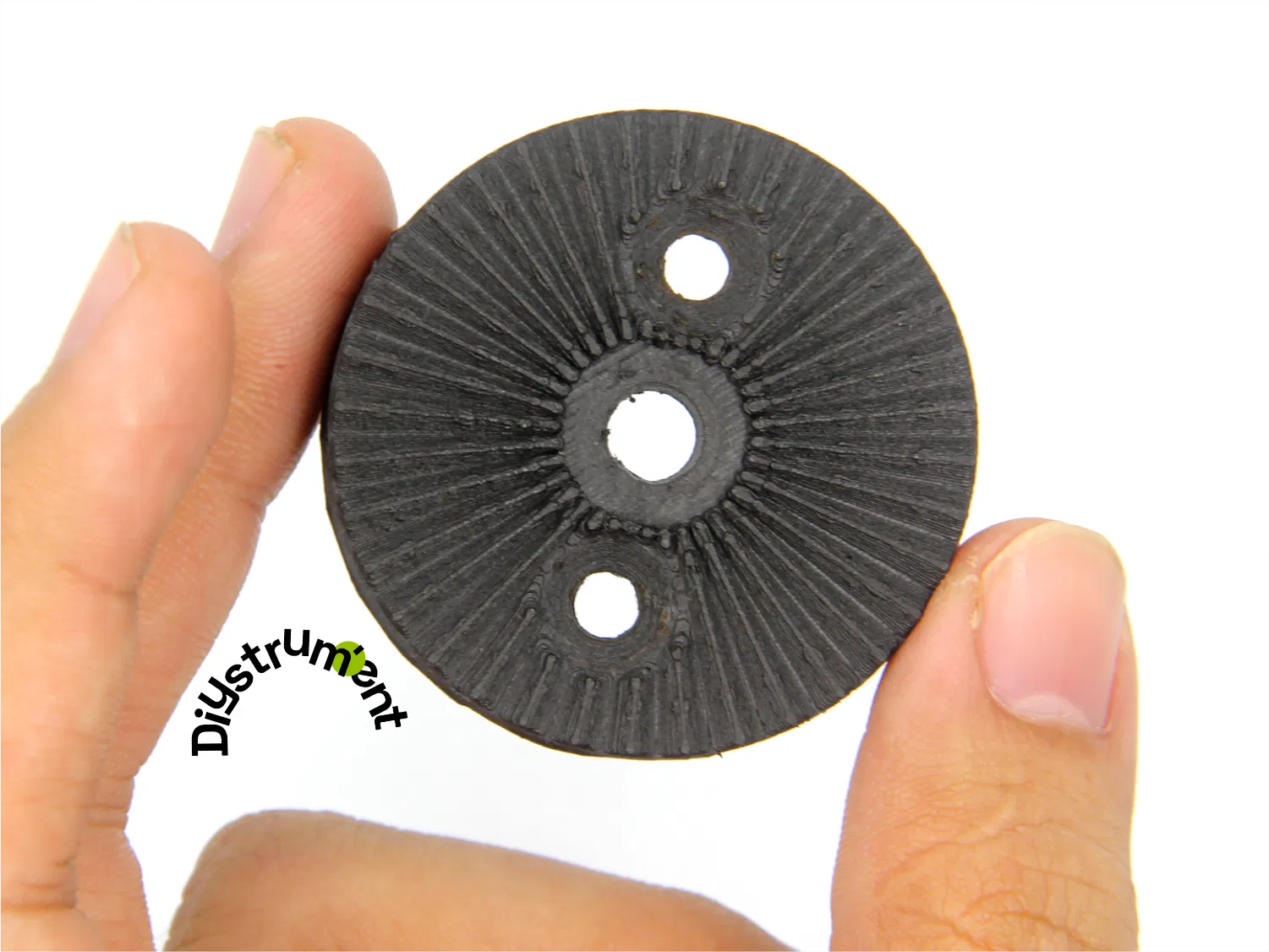

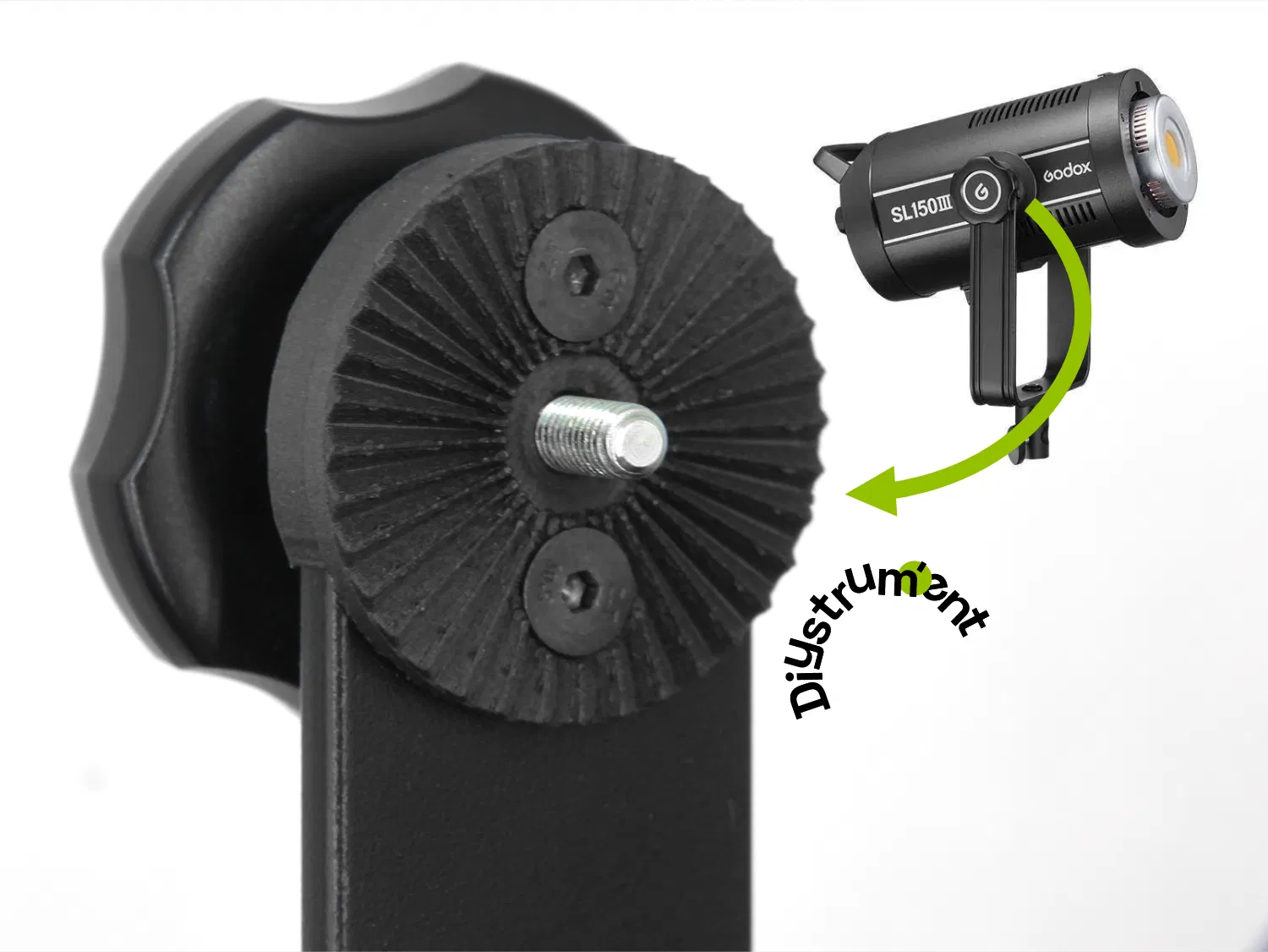

Thiết kế cải tiến này thay hai chốt nhựa bằng hai con vít M5 10mm đầu chìm (countersunk). Khi chuyển tải trọng sang phần cứng kim loại, lực được phân bố đều hơn trên chi tiết in 3D, giúp tăng độ bền đáng kể.

Mình cũng có kèm một phiên bản theo đúng thiết kế gốc với hai chốt nhựa y như Godox dùng, nhưng mình không khuyến nghị dùng. Chi tiết in 3D nhìn chung yếu hơn so với nhựa ép phun, nên nhiều khả năng vẫn sẽ hư theo cách giống như linh kiện zin. Chỉ nên dùng bản gốc nếu bạn dùng vật liệu nâng cao và/hoặc có ủ nhiệt (plastic annealing).

Hướng dẫn:

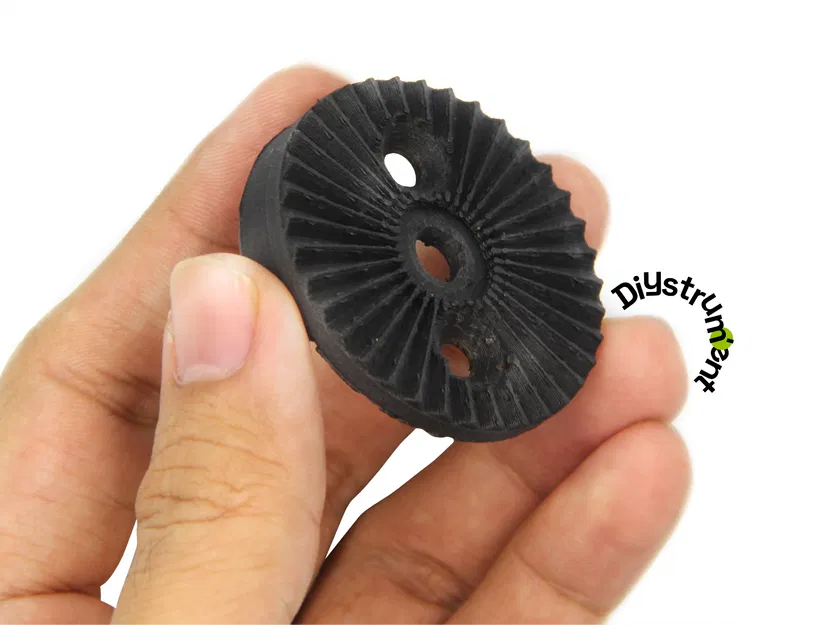

• Dùng filament có nhiệt độ biến dạng nhiệt (heat deflection temperature) tối thiểu 70°C, vì đèn studio tỏa nhiệt khá nhiều. (Ví dụ trong ảnh dùng eSUN Nylon Carbon Fiber).

• Với in FDM, dùng orientation mặc định và bật supports.

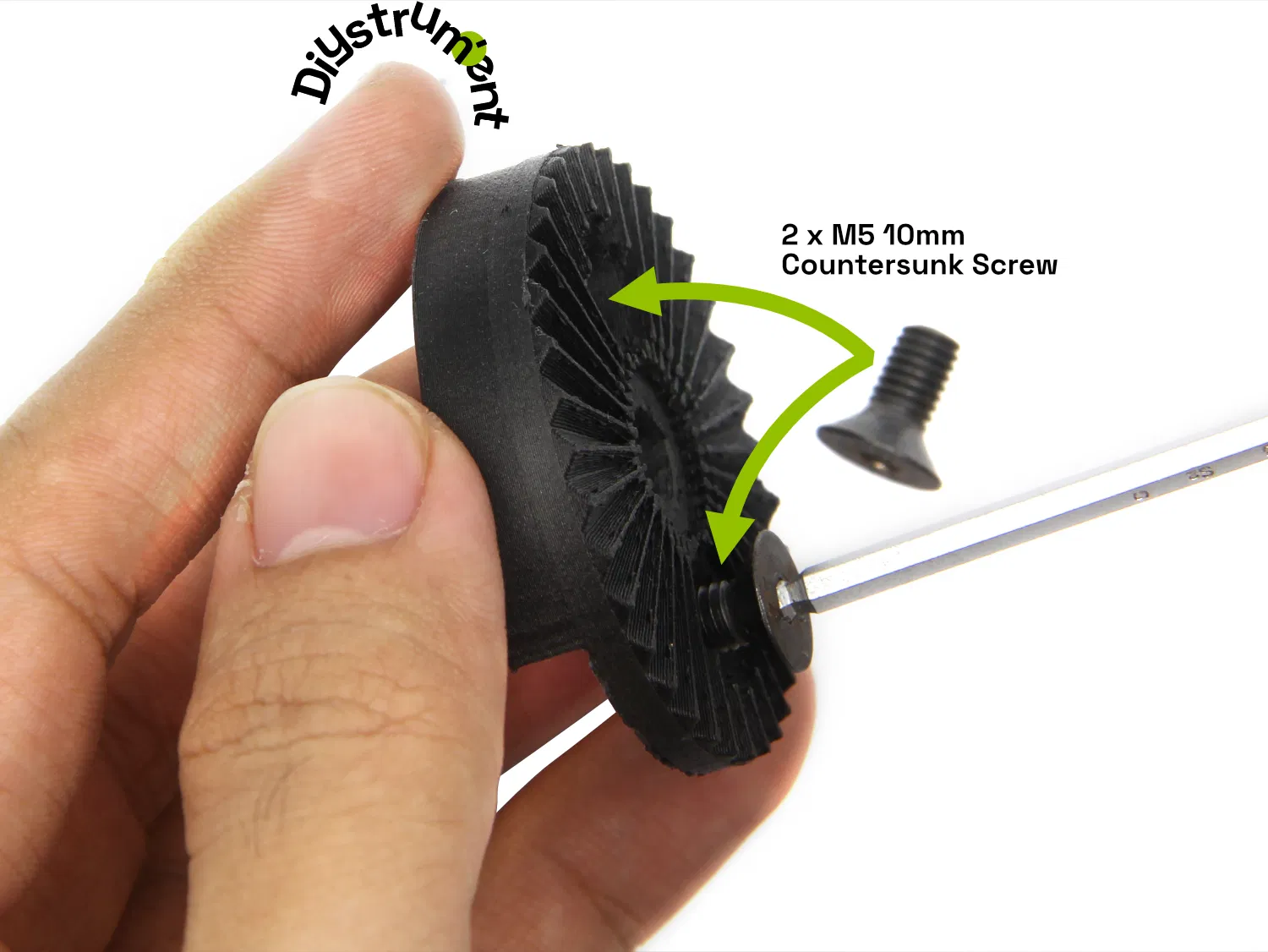

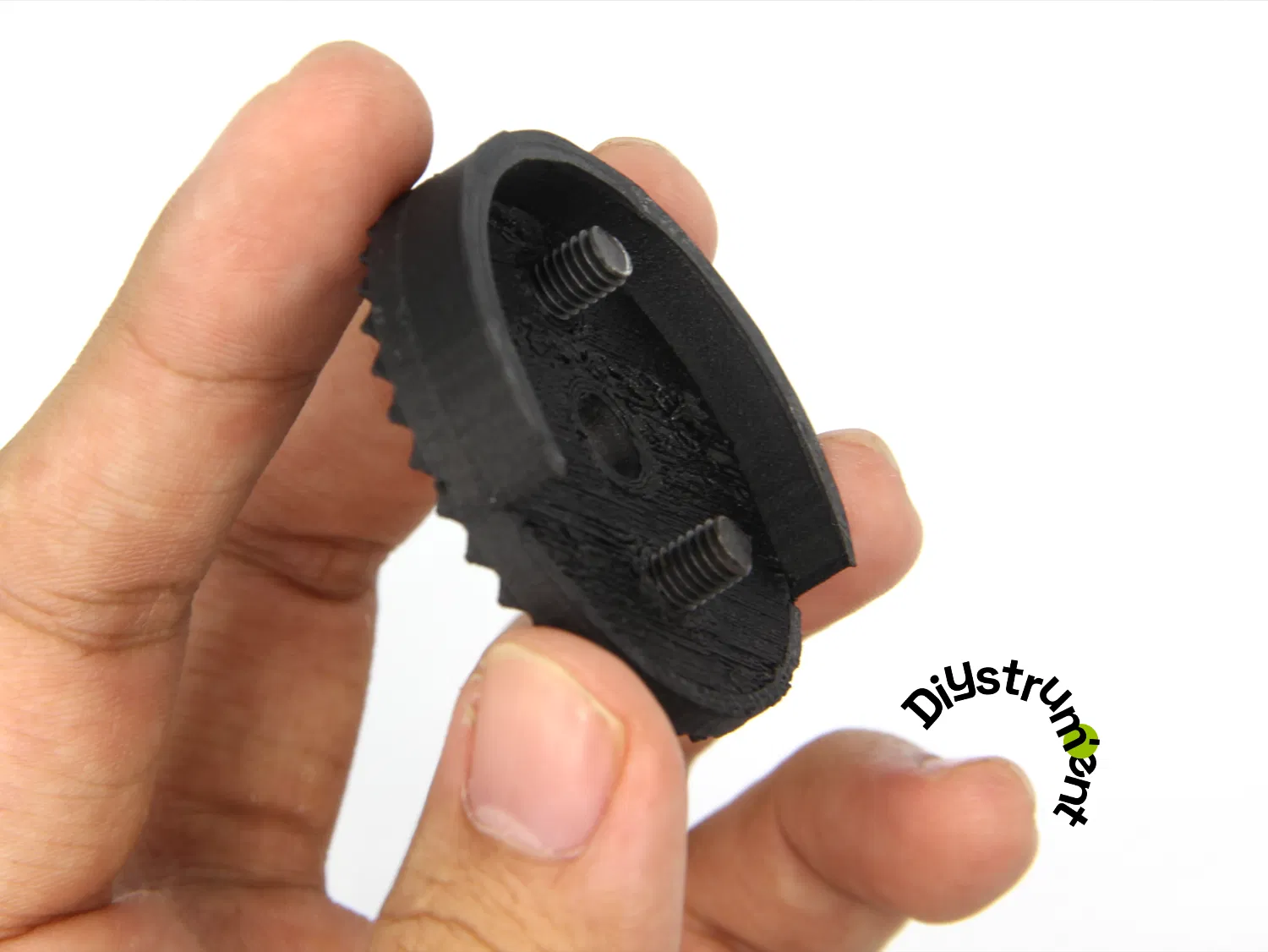

• Lắp 2 vít M5 10mm đầu chìm. Khuyến nghị mạnh là bôi keo dán hoặc Threadlocker (ví dụ Loctite) giữa đầu vít và chi tiết in.

• Nếu dùng vít không đầu chìm, nhớ đảm bảo đầu vít không bị nhô lên, nếu không khớp sẽ không khóa đúng cách.
