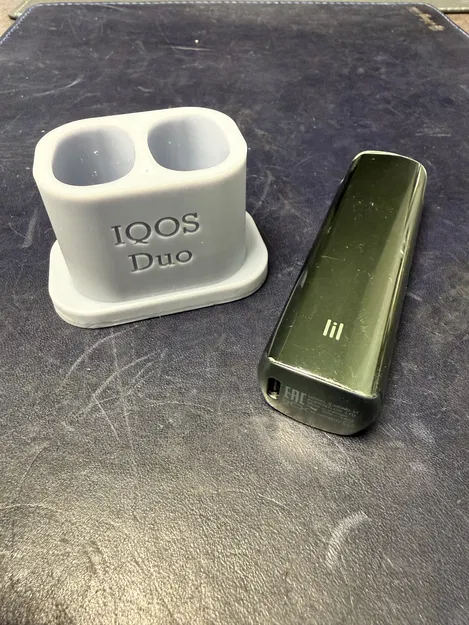

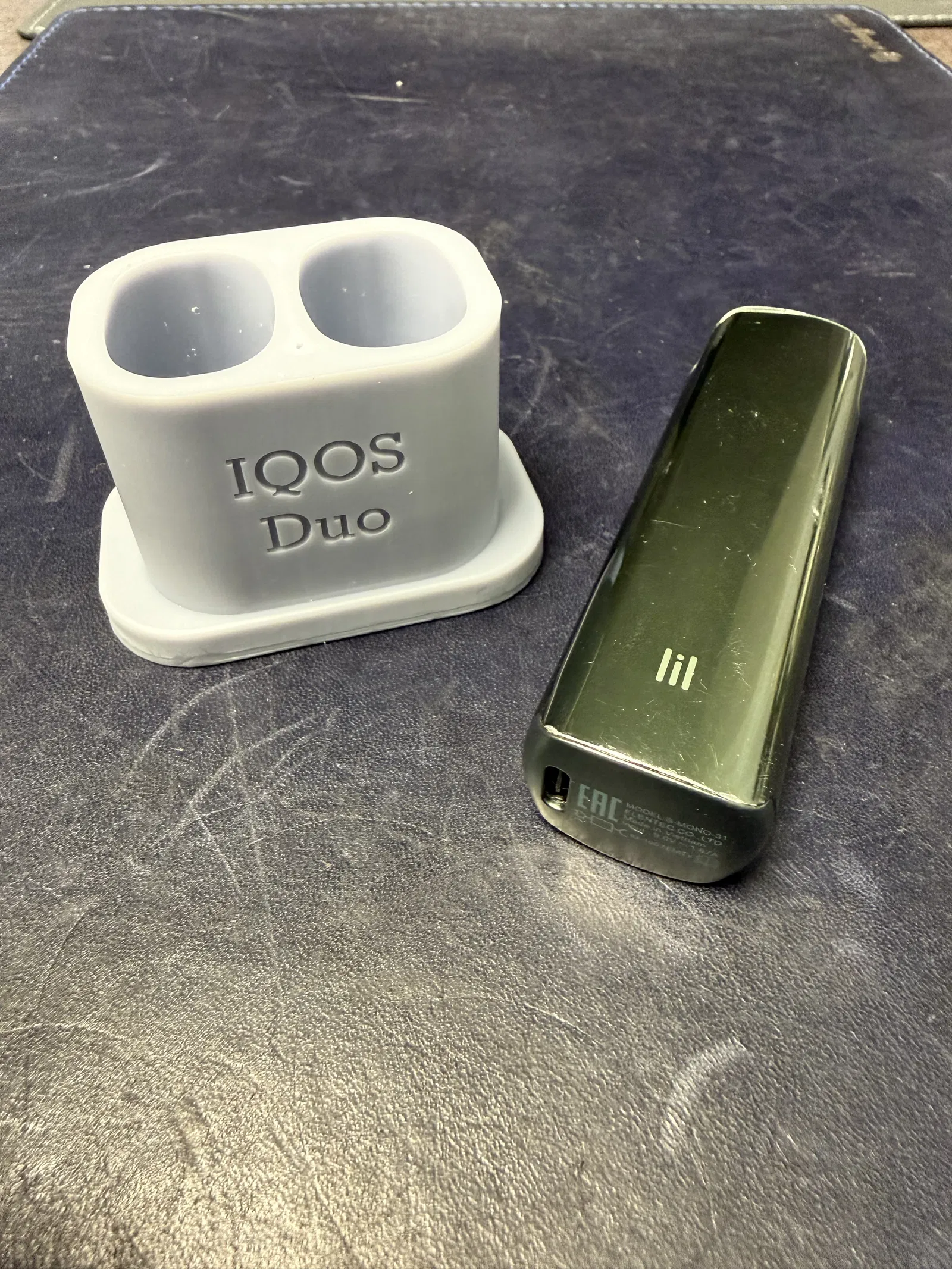

Dock sạc đôi cho lil SOLID 2.0 / 3.0 (Dual Charging Dock)

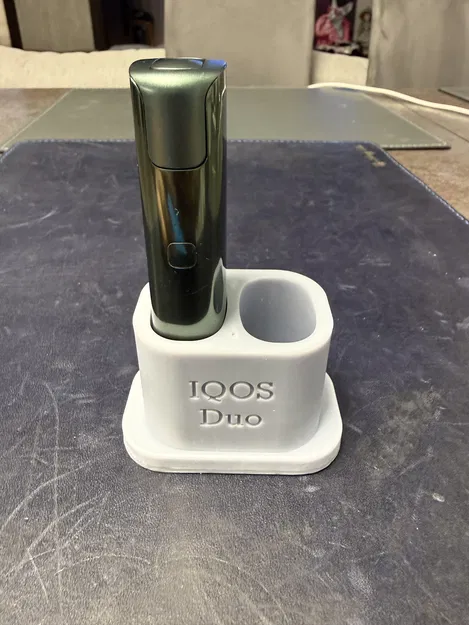

Đây là một dock sạc in 3D, thiết kế để sạc đồng thời hai thiết bị lil SOLID 2.0 / 3.0.

Dock mang lại giải pháp gọn gàng cho bàn làm việc với các đầu nối USB Type-C tích hợp, giảm dây lòng thòng và giúp thiết bị được đặt ngăn nắp trong lúc sạc.

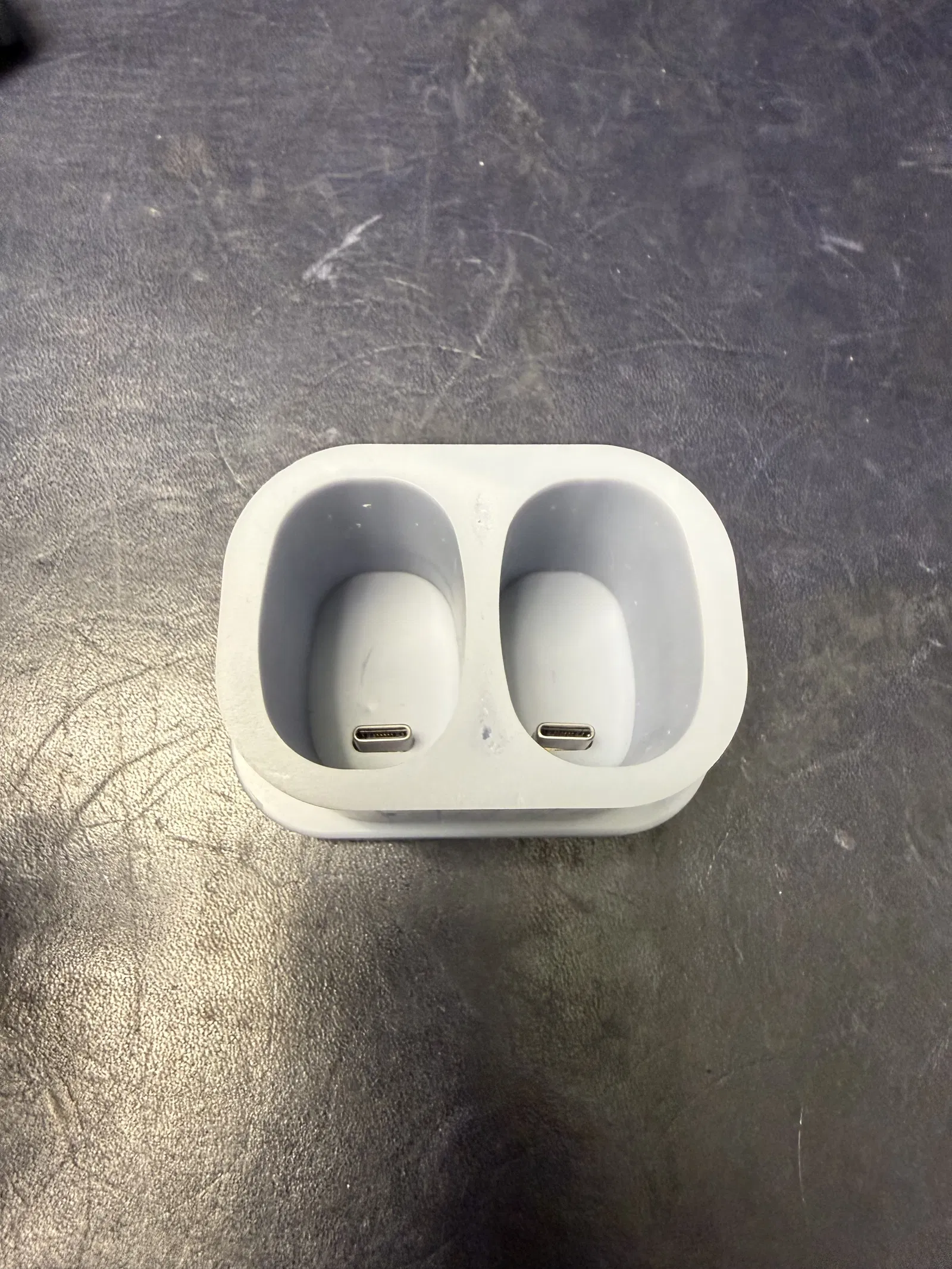

Model được thiết kế để lắp các đầu nối USB-C riêng, gắn bên trong thân dock.

Tính năng

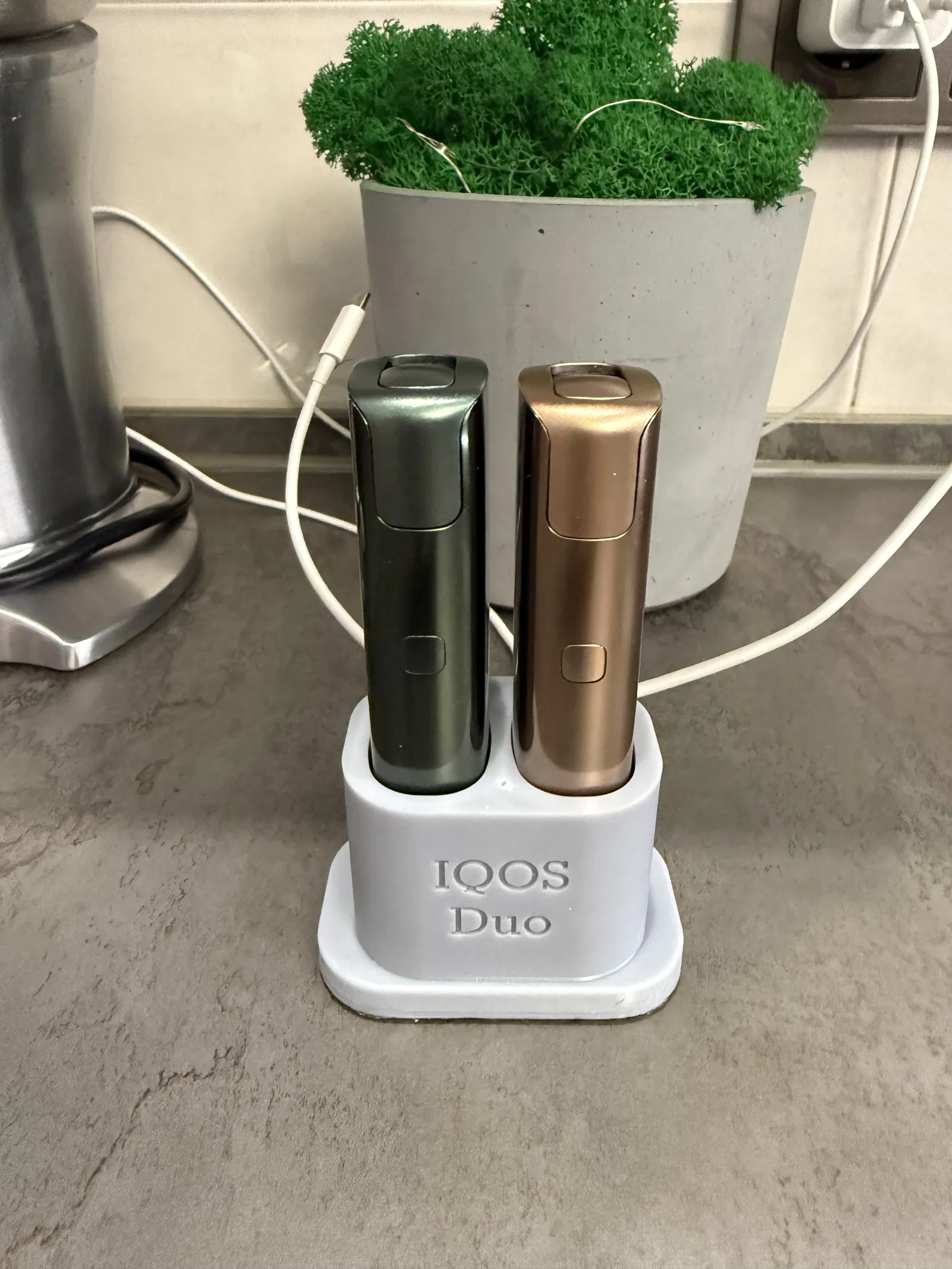

• Sạc 2 thiết bị cùng lúc

• Dạng để bàn nhỏ gọn

• Dây đi âm bên trong

• Cố định đầu nối USB-C chắc chắn

• Tương thích lil SOLID 2.0 và 3.0

• Lắp điện đơn giản (chỉ 5V)

Linh kiện cần thêm

Bạn sẽ cần 3 đầu nối USB Type-C để lắp ráp:

1× USB-C female connector (nguồn vào):
https://www.aliexpress.com/item/3256804231611255.html

2× USB-C male connectors (nguồn ra cho thiết bị):
https://aliexpress.com/item/1005003827334713.html

Tổng quan đi dây

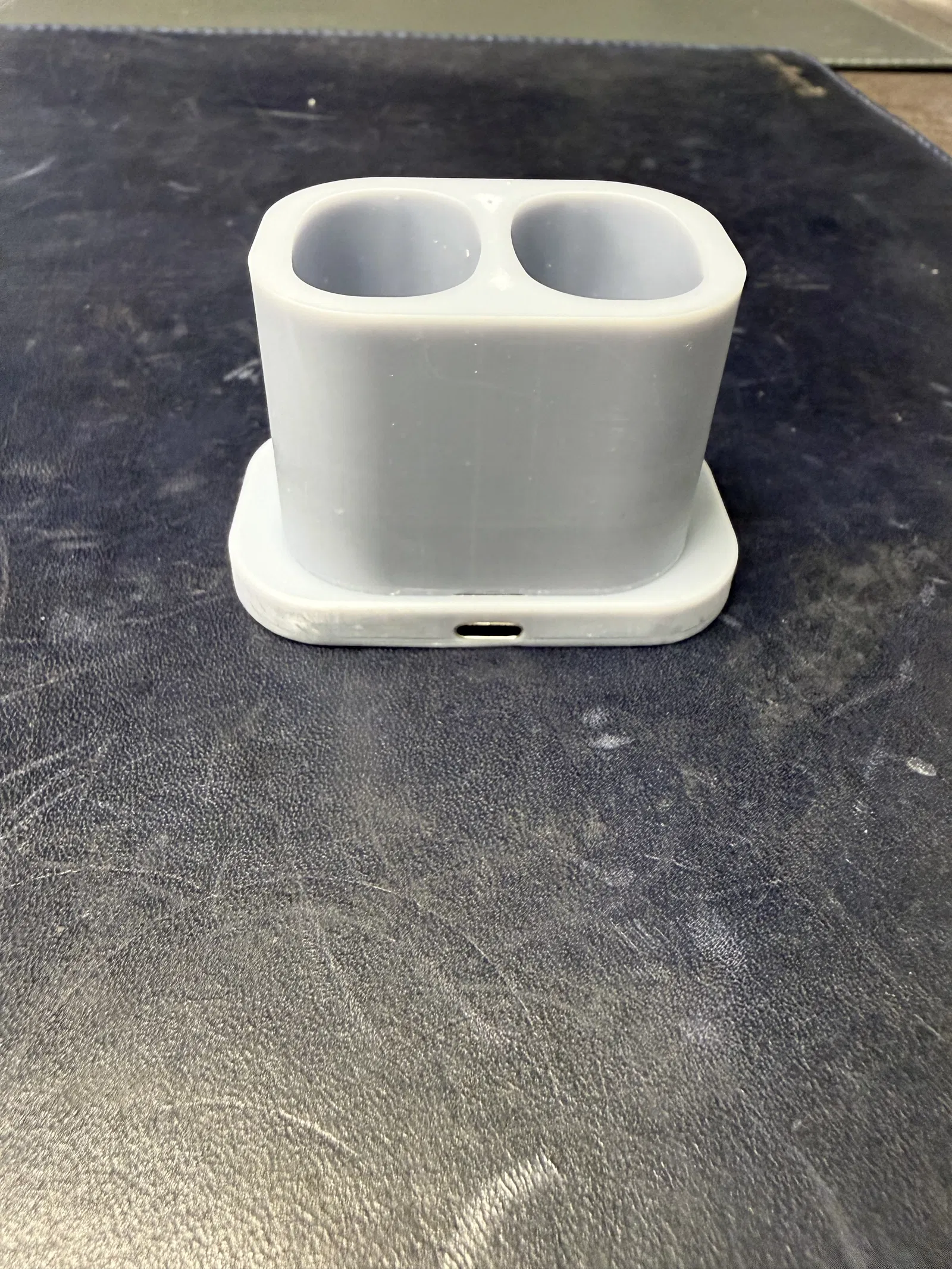

• Một đầu USB-C dùng làm nguồn vào (5V từ adapter cắm tường).

• Hai đầu USB-C dùng làm nguồn ra sạc.

• Nối VBUS với VBUS và GND với GND theo kiểu song song.

• Dùng nguồn 5V có dòng tối thiểu 2A (khuyến nghị 3A để sạc đôi ổn định).

Không cần đường dữ liệu — chỉ cấp nguồn.

Hướng dẫn lắp ráp

1. Gắn các đầu USB-C vào đúng khe lắp đã thiết kế.

2. Nối 5V và GND từ đầu vào sang cả hai đầu ra theo kiểu song song.

3. Cố định đầu nối bằng keo epoxy, keo CA, hoặc keo nến.

4. Cắm nguồn 5V.

5. Đặt thiết bị vào và sạc.

Lưu ý quan trọng

• Kiểm tra kỹ đúng cực trước khi cấp nguồn.

• Không dùng nguồn cao hơn 5V.

• Tránh làm quá nóng đầu nối USB-C khi hàn.

• Tự chịu trách nhiệm khi sử dụng.
