Đế con lăn cho “Holy Grail Filament Dry Box”

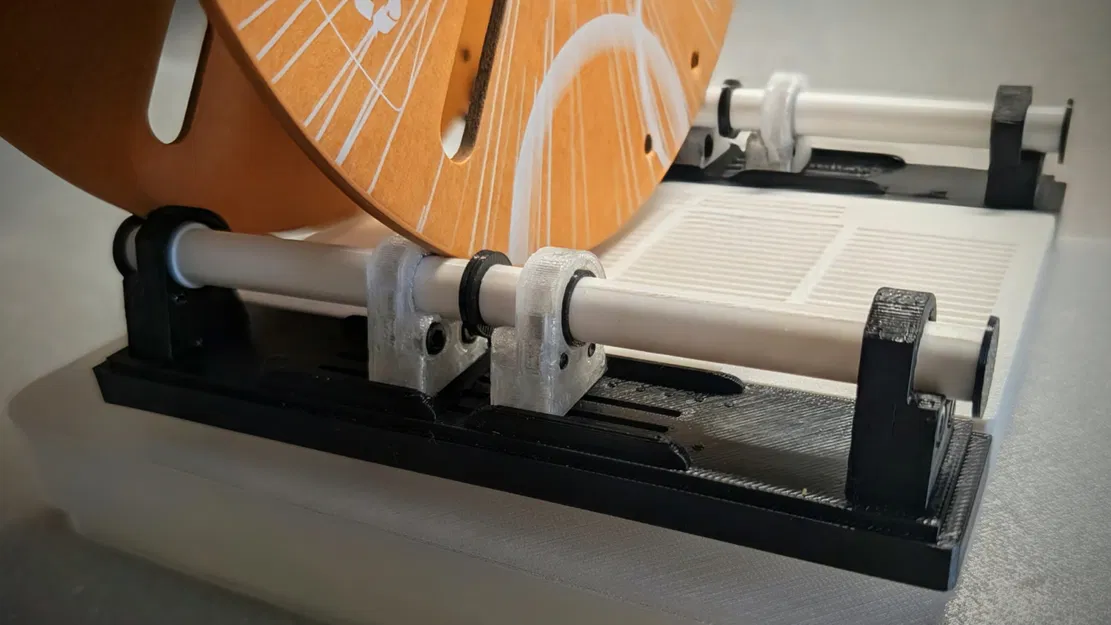

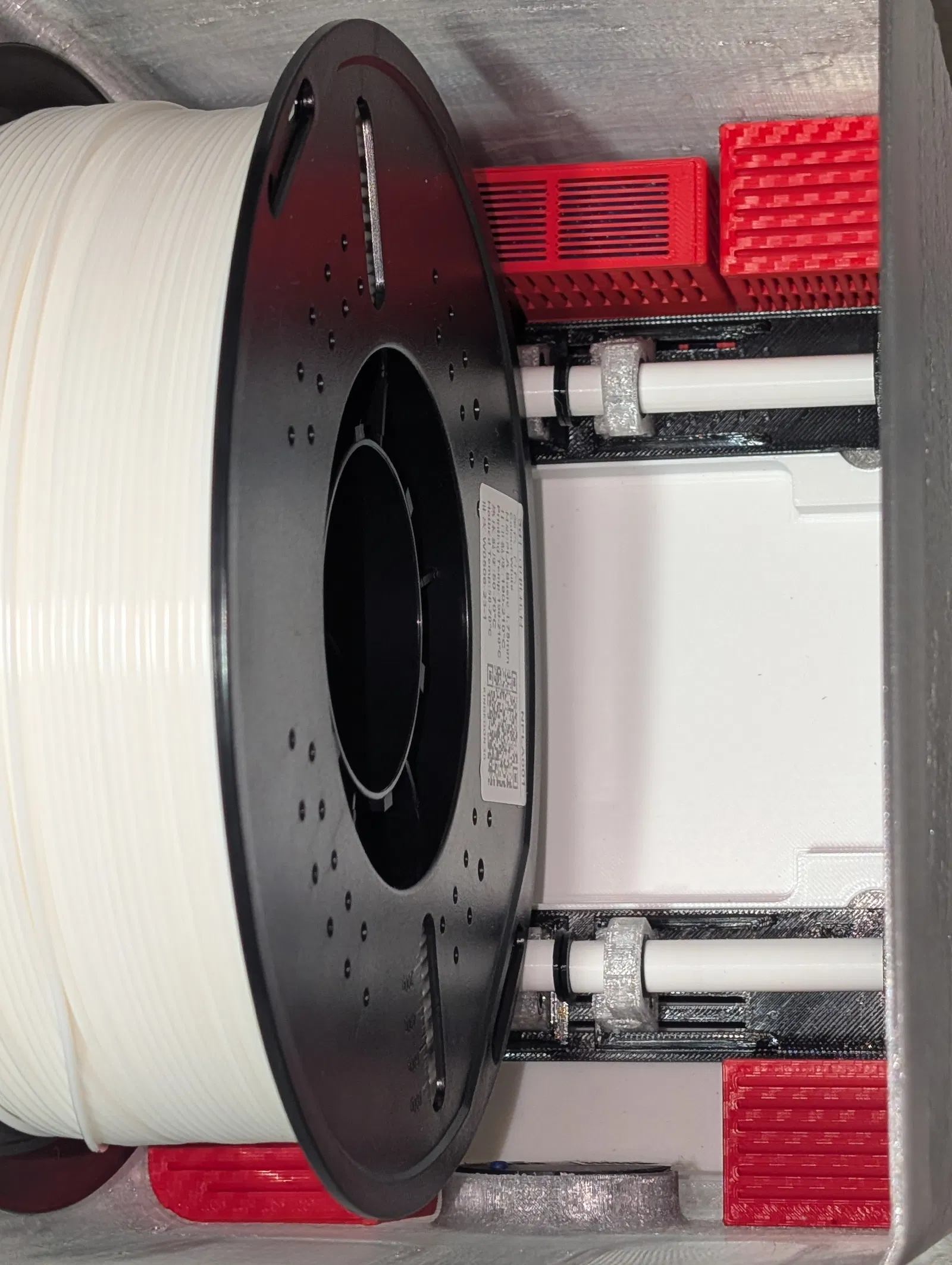

Cụm roller base bên trong đã lắp hoàn chỉnh với cuộn filament

Tổng quan

Roller base (đế con lăn) cấp filament bên trong cho Holy Grail Dry Box.

Cho phép filament được kéo trực tiếp từ bên trong hộp đã kín khi đang in, không cần lấy cuộn ra. Thiết kế cho phiên bản E1 Dryer và tương thích với Dry Box đáy phẳng.

Vì không gian bên trong cực kỳ hạn chế, nên phải có vài quyết định thiết kế “không theo lối mòn” để hệ thống vừa gọn vừa chạy ổn định.

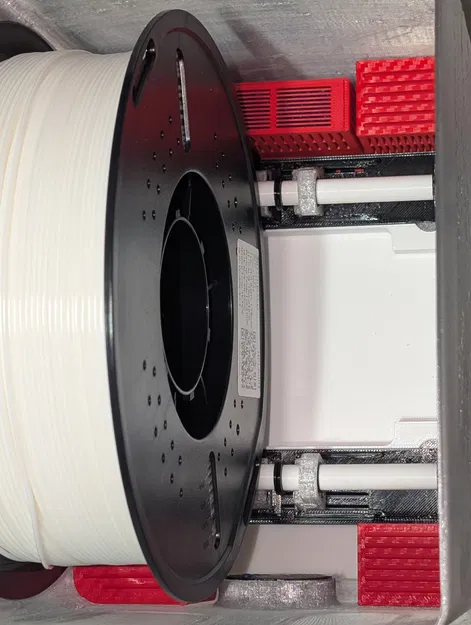

Installed & In-Use View

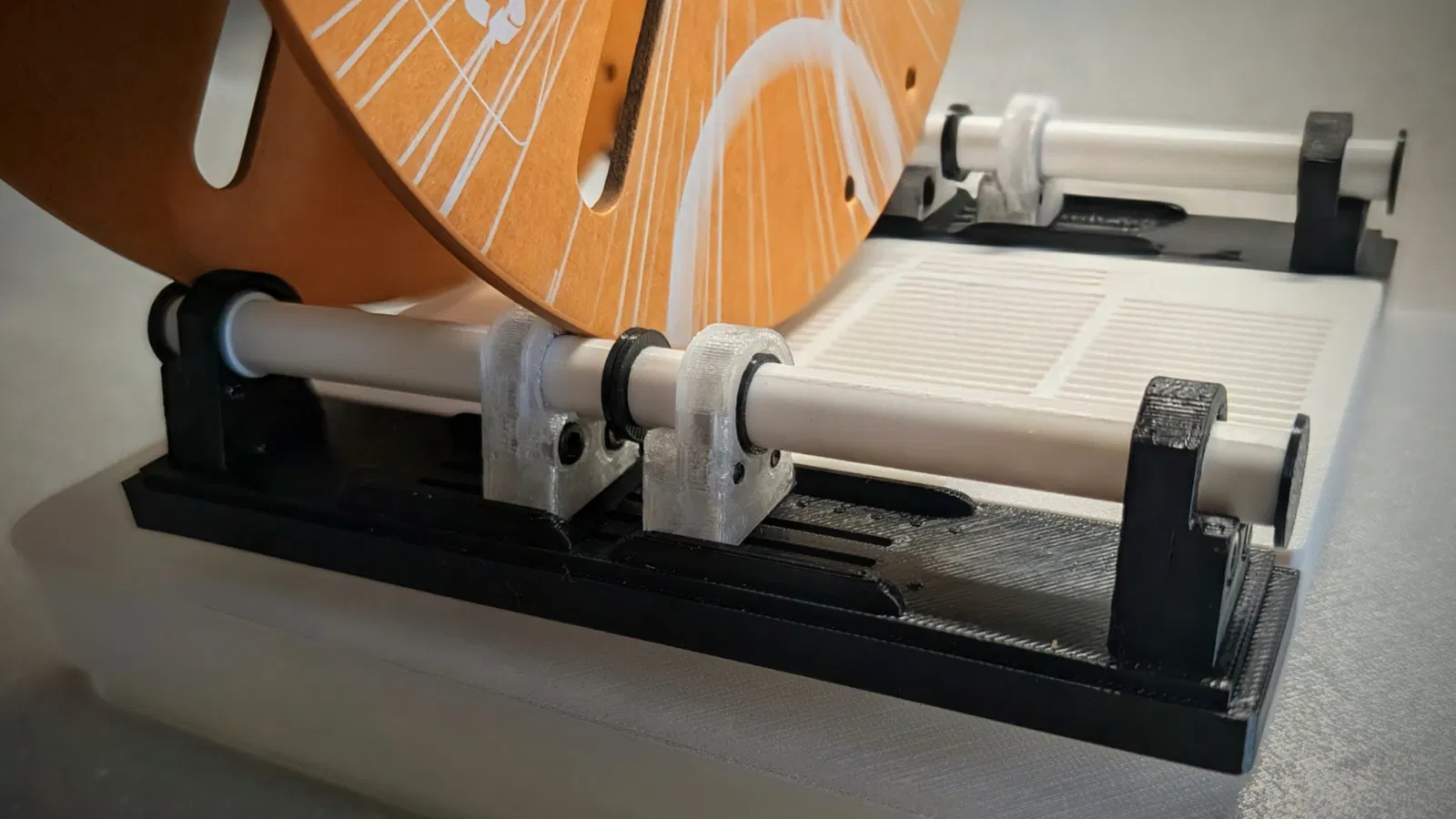

Khi lắp trong Dry Box, roller base sẽ đỡ các cuộn filament ngay trong khoang kín. Mép cuộn nằm hai bên các gối đỡ để giữ thẳng hàng và tránh việc các cuộn chạm vào nhau.

Design Rationale

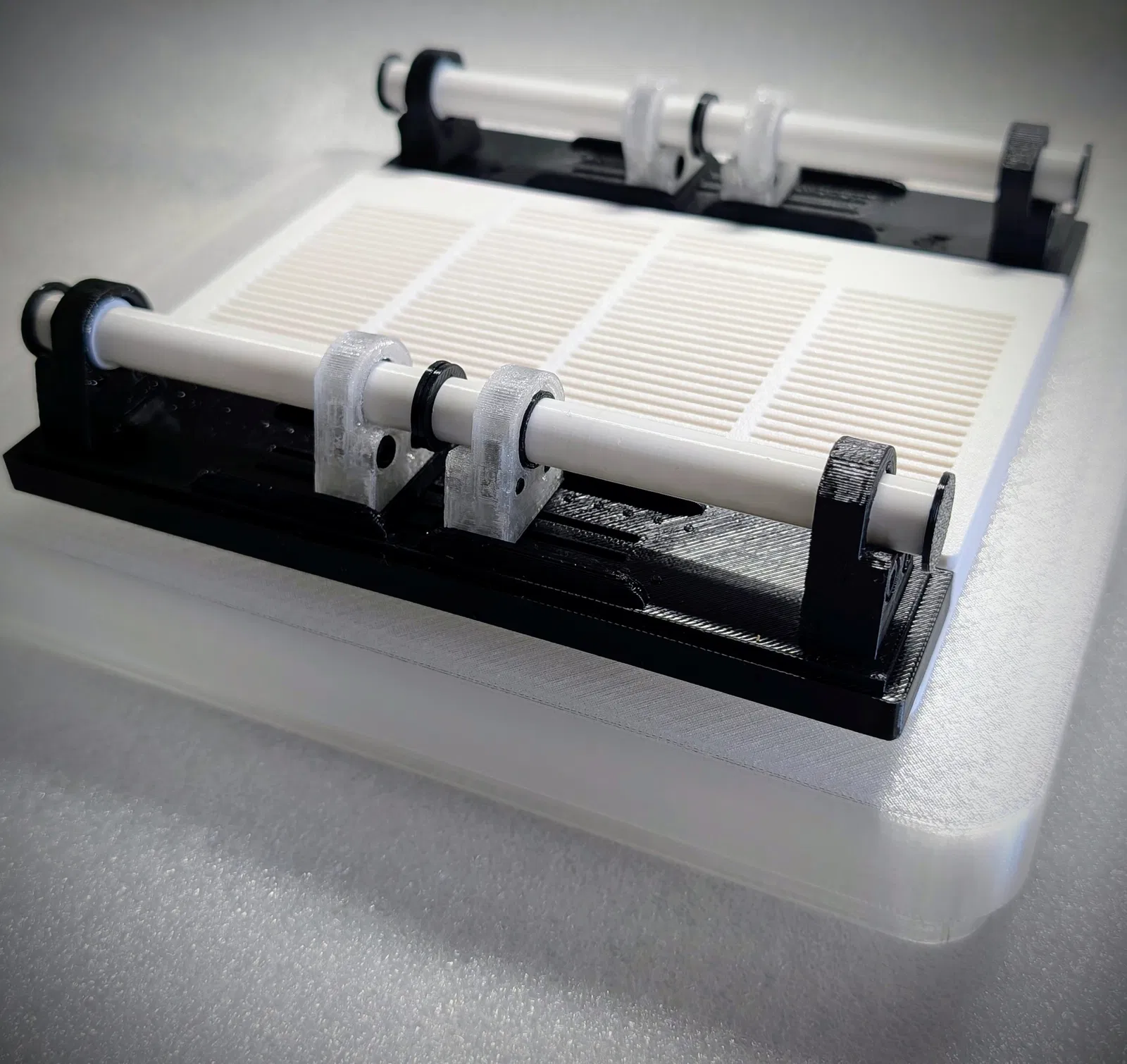

Roller base đã lắp hoàn chỉnh

Đa số thiết kế roller cho filament dùng bạc đạn ván trượt 608, vốn cần các gối đỡ ở hai đầu phía ngoài. Cách đó không thể nhét vừa bên trong Dry Box.

Thay vào đó, thiết kế này dùng bạc đạn mini MR63-ZZ (3×6×2.5 mm) gắn trong gối đỡ in (printed supports) đặt phía ngoài, cho phép trục (axle) nằm sát tường hộp nhất có thể và tối đa hóa bề rộng cuộn sử dụng được.

Đánh đổi:
Số lượng bạc đạn cần dùng tăng gấp đôi, nhưng đổi lại hệ thống vừa khít trong Dry Box mà vẫn trơn và đáng tin cậy.

Các trụ (pylons) bên trong Dry Box hơi lệch tâm, nên roller base được cố tình đặt lệch để vẫn canh giữa đúng. Việc này ảnh hưởng đến hướng đặt khi in, sẽ nói ở phần sau.

Desiccant Capacity

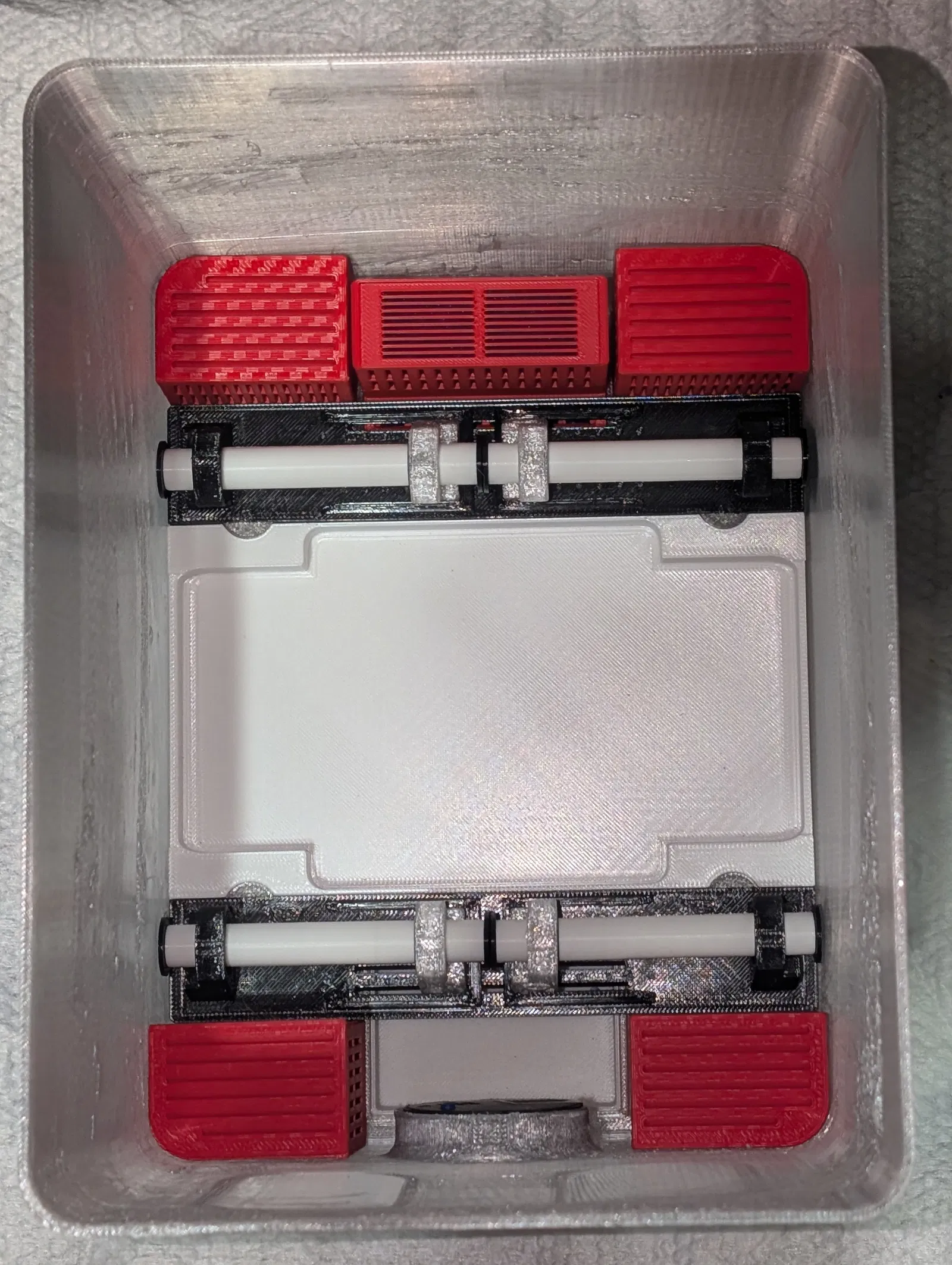

Roller base đã lắp bên trong các Dry Box

Thiết kế con lăn gọn giúp tích hợp khoang chứa hạt hút ẩm rời (loose desiccant):

• Đế chính: 90+ g

• Hộp góc: 30+ g mỗi hộp; 4x tổng 120 g

• Hộp plug: 60+ g

Ngay cả khi không đổ đầy tối đa mọi ngăn, tổng dung lượng hút ẩm vẫn dễ dàng vượt 200 g.

Bill of Materials (BOM)

Required

• Bạc đạn bi mini MR63-ZZ (3×6×2.5 mm) — 16

• Vít lục giác M3×8 mm — 16

Optional

• Hạt hút ẩm rời hoặc gói hút ẩm

Bạc đạn thường bán theo set 20 cái khoảng $9 USD, nên sẽ dư vài cái để dự phòng.

Printing Recommendations

Material

• Khuyến nghị PETG

  • An toàn khi dùng trong dryer lúc sấy PLA hoặc PETG

• Nếu sấy nhiệt cao hơn (ASA, v.v.), hãy in bằng vật liệu phù hợp

Parts Overview

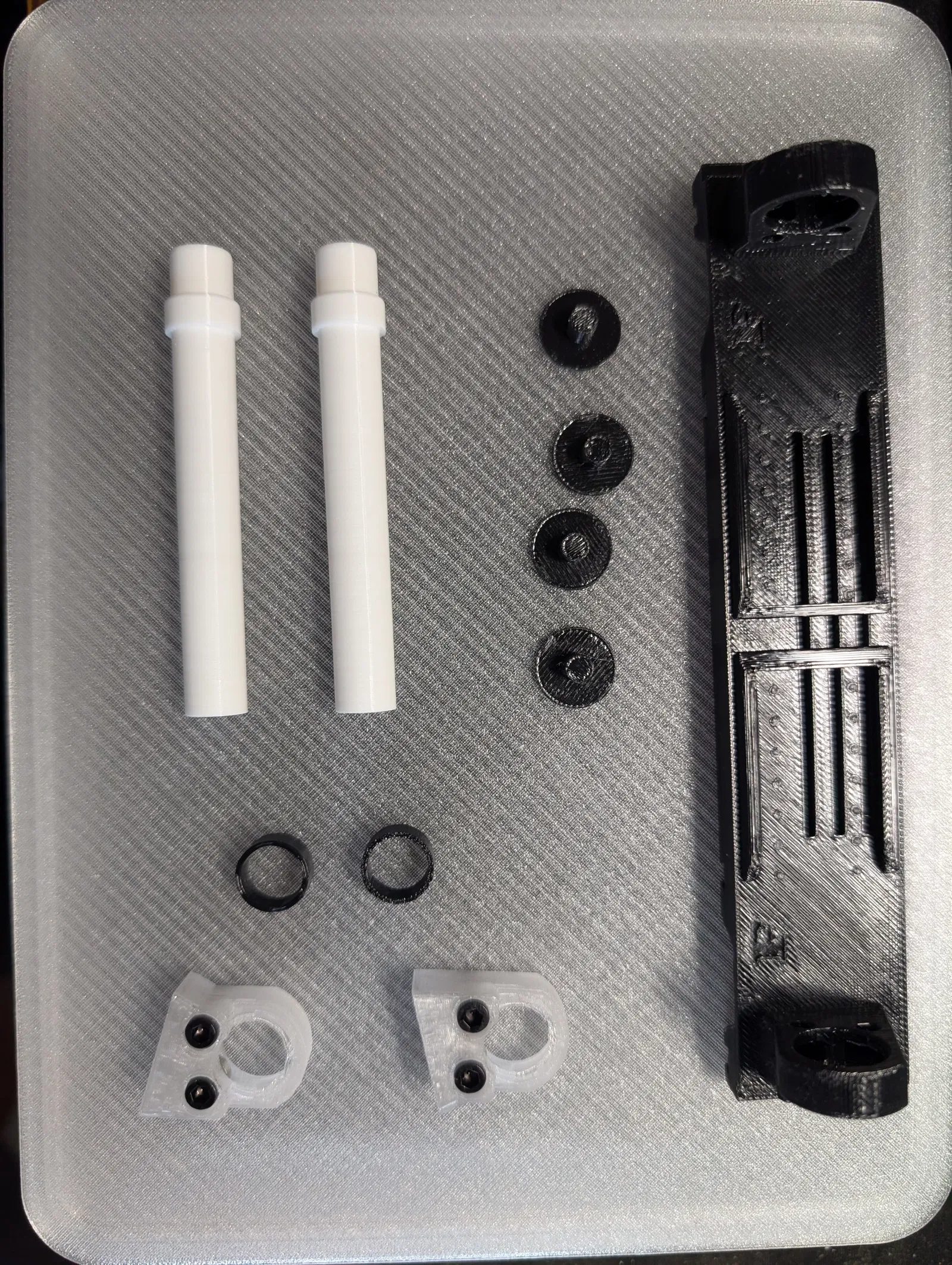

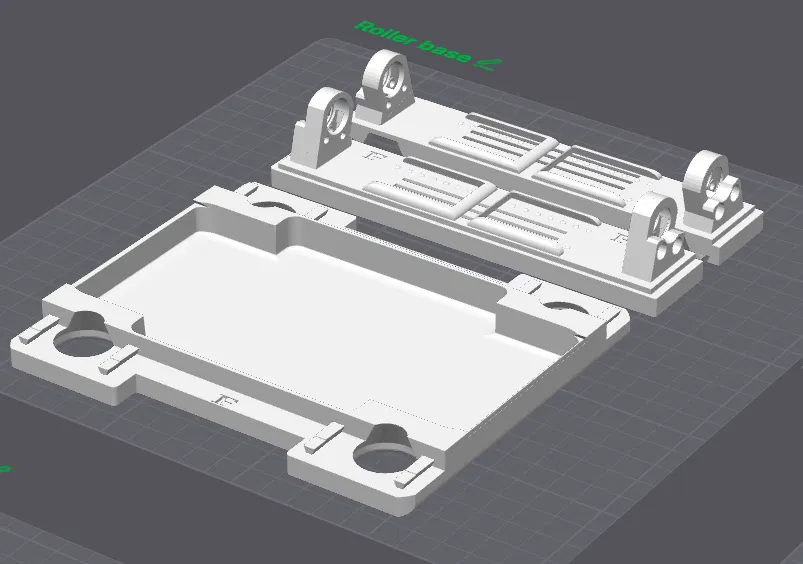

Toàn bộ chi tiết in cho 1 module roller base

Hệ roller gồm:

• Module đế chính (Main base module)

• Module trước (Front module)

• Module sau (Back module)

• Nắp đế (Base lid)

• Trục (Axles)

• Vòng chặn (Collars)

• Nắp chụp (Caps)

• Gối đỡ rời (Loose supports)

• Hộp hút ẩm tuỳ chọn (Optional desiccant boxes)

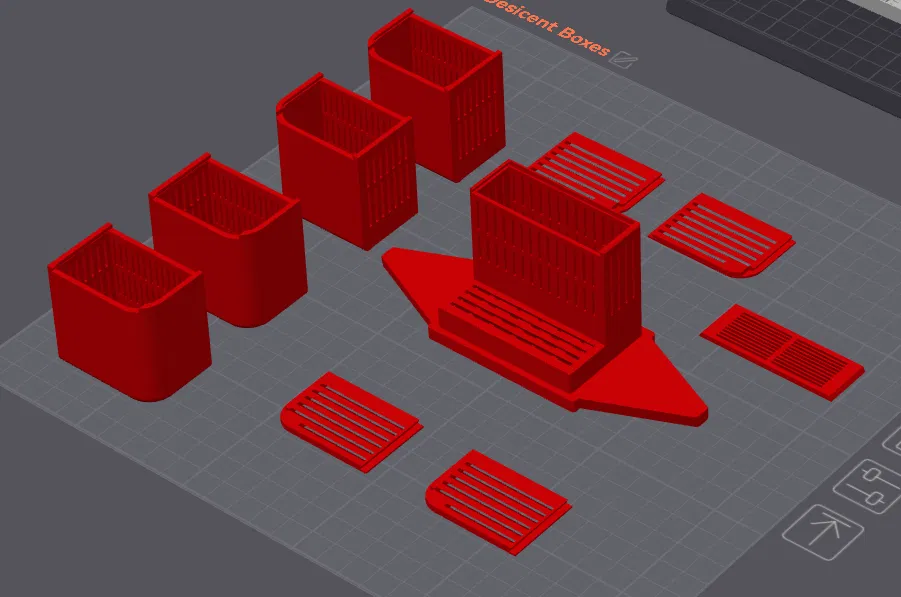

What to Print (Slicer Reference)

Các file 3MF đi kèm đã được xoay hướng và nhóm sẵn cho tiện. Trước khi in, dùng phần xem trong slicer để xác nhận đúng chi tiết cần in và đúng orientation.

Supports & Print Settings

Front & Back Modules

• Chỉ dùng Tree supports

• Supports thường sẽ cực khó gỡ

Main Base

• Supports thường chỉ cho phần khoét logo

• Phần khoét này giúp bề mặt con lăn nằm phẳng trên đáy Dry Box

Axles

• Supports tuỳ chọn, nhưng khuyến nghị

• Nếu in không supports, phần hõm gắn cap phải tự vệ sinh/giũa bằng tay

• Nếu bị đổ/knock-over, dùng supports thường kèm brim

Desiccant Boxes

• Không dùng supports

• Supports sẽ khó hoặc không thể gỡ, nhất là với hộp plug

Strength Settings (Quan trọng)

Axles

• Wall loops: 15+

• Giúp trục gần như đặc hoàn toàn, tránh biến dạng lâu dài dưới tải trọng cuộn trong lúc sấy

• Tốn filament hơn nhưng độ bền tăng rõ

Assembly Instructions

Bearing Installation

Đặt bạc đạn vào các gối đỡ in, cả loại rời lẫn loại nằm trong module, rồi bắt vít M3 để cố định. Để dễ thao tác, dùng nhíp để đặt bạc đạn.

⚠ Quan trọng:
Nếu thấy bị nặng tay khi siết, có thể vít đang tỳ vào bạc đạn. Dừng lại, nới nhẹ, rồi lắc module để bạc đạn tự canh giữa trước khi siết tiếp.

Axle Assembly

Các bước:

1. Dũa/nhám đường gờ seam trên Axle và Collar

2. Luồn một Collar vào Axle cho tới khi gần chạm collar in sẵn

3. Gắn một Loose Support (đầu vít quay ra xa phía collars)

   • Có bản trái và phải — phần trên nghiêng về tâm đế

4. Gắn một Cap vào đầu không có collar in sẵn

5. Luồn đầu có collar in sẵn vào gối đỡ cố định của module và chụp cap

6. Lặp lại cho trục thứ hai

7. Trượt các Loose Supports vào rãnh dẫn (guide rails)

   • Rãnh dẫn được làm dài chủ đích để phù hợp nhiều bề rộng cuộn

8. Trượt Collars vào trong Loose Supports

   • Nếu cần thì nhấc trục lên nhẹ

   • Phần đỉnh gối đỡ nên che gần hết Collar

   • Cẩn thận đừng đẩy Collar vào quá sâu làm kẹt chuyển động của Axle

9. Lặp lại cho module thứ hai

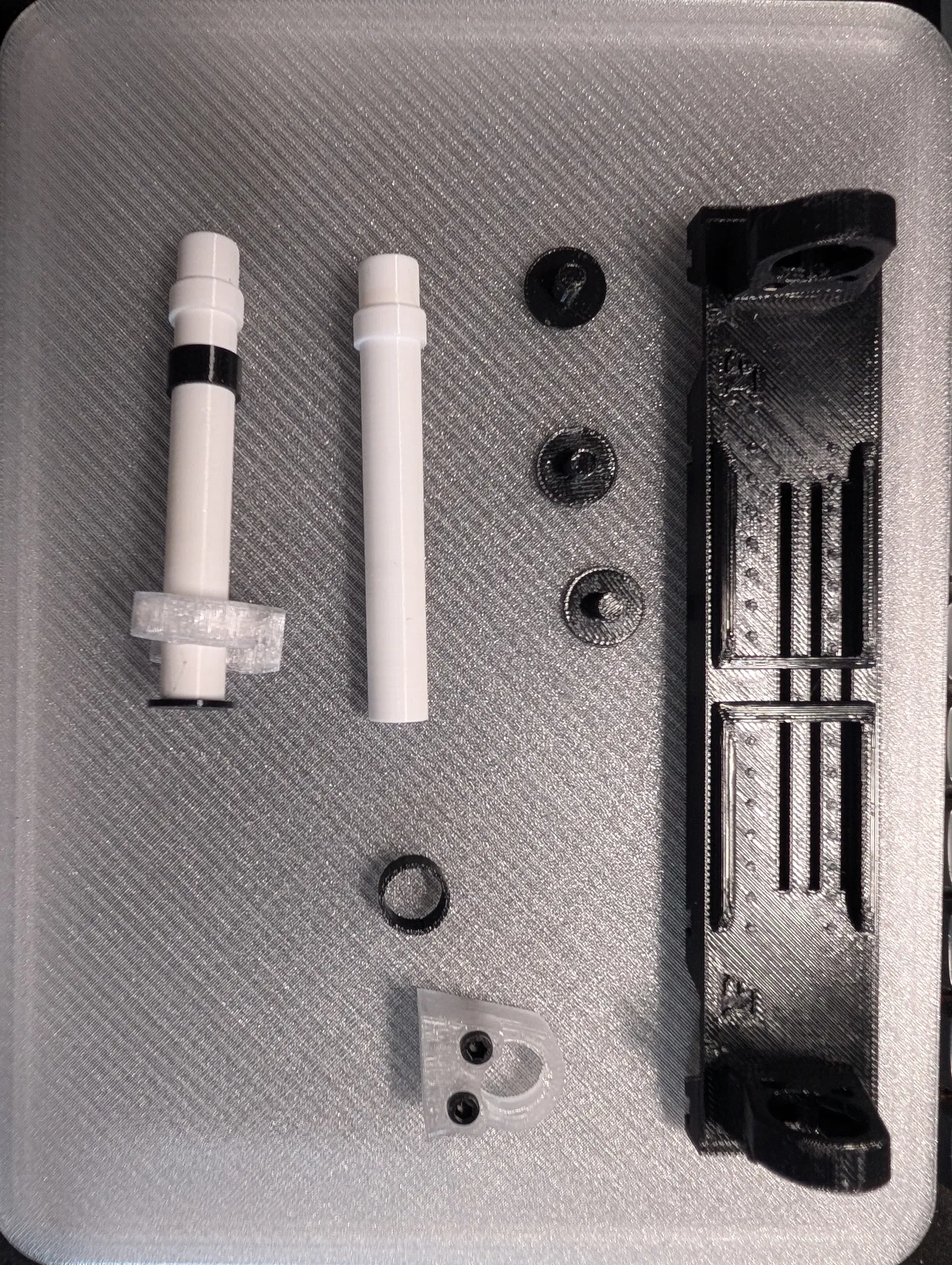

Lắp trục và bạc đạn: Bạc đạn MR63-ZZ được cố định bằng vít M3.

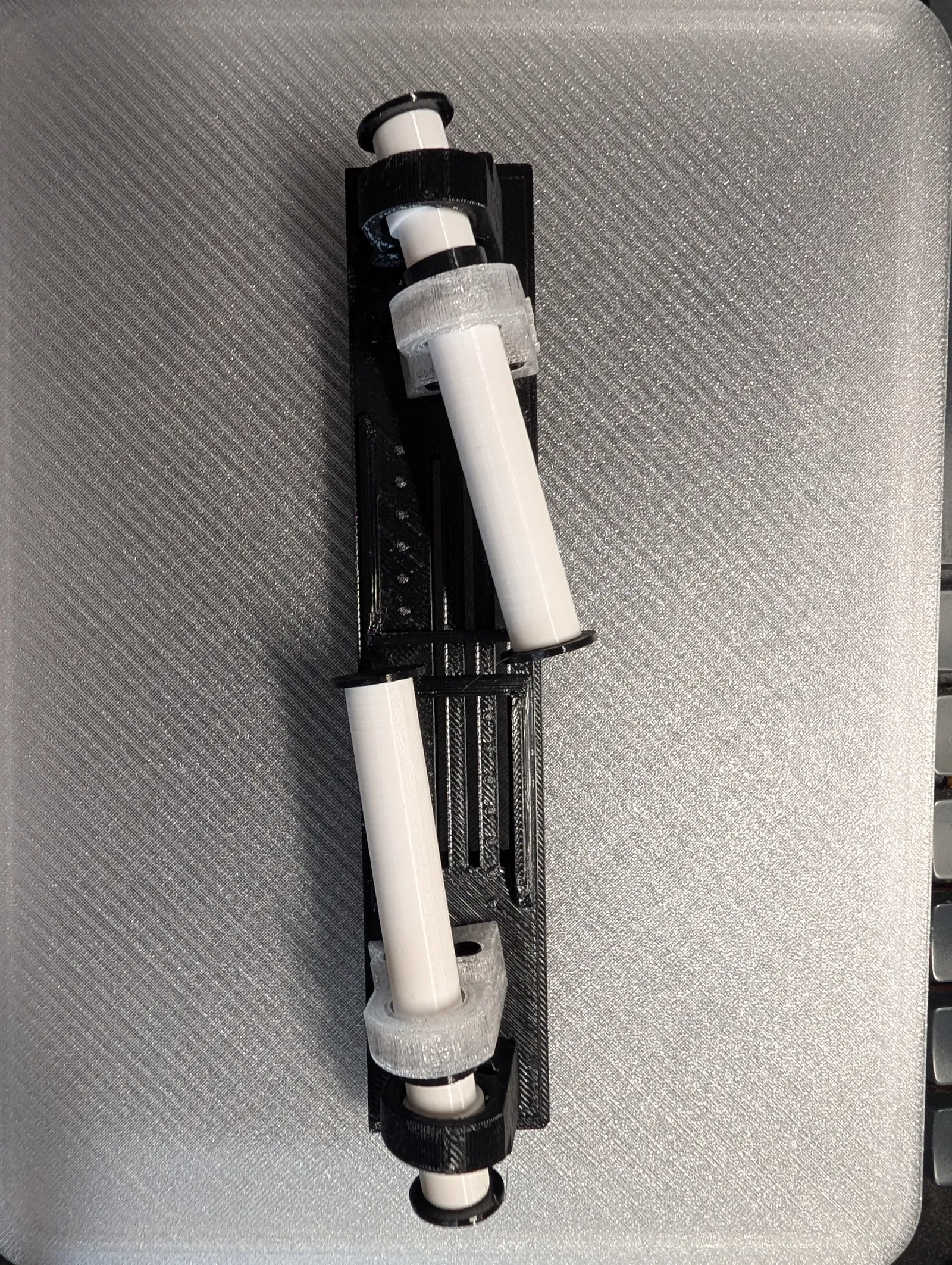

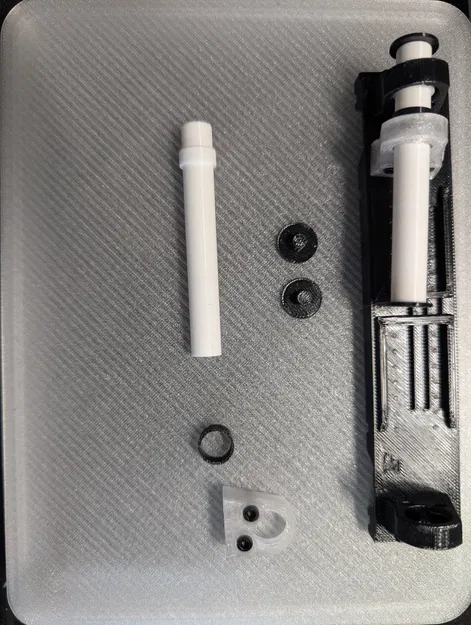

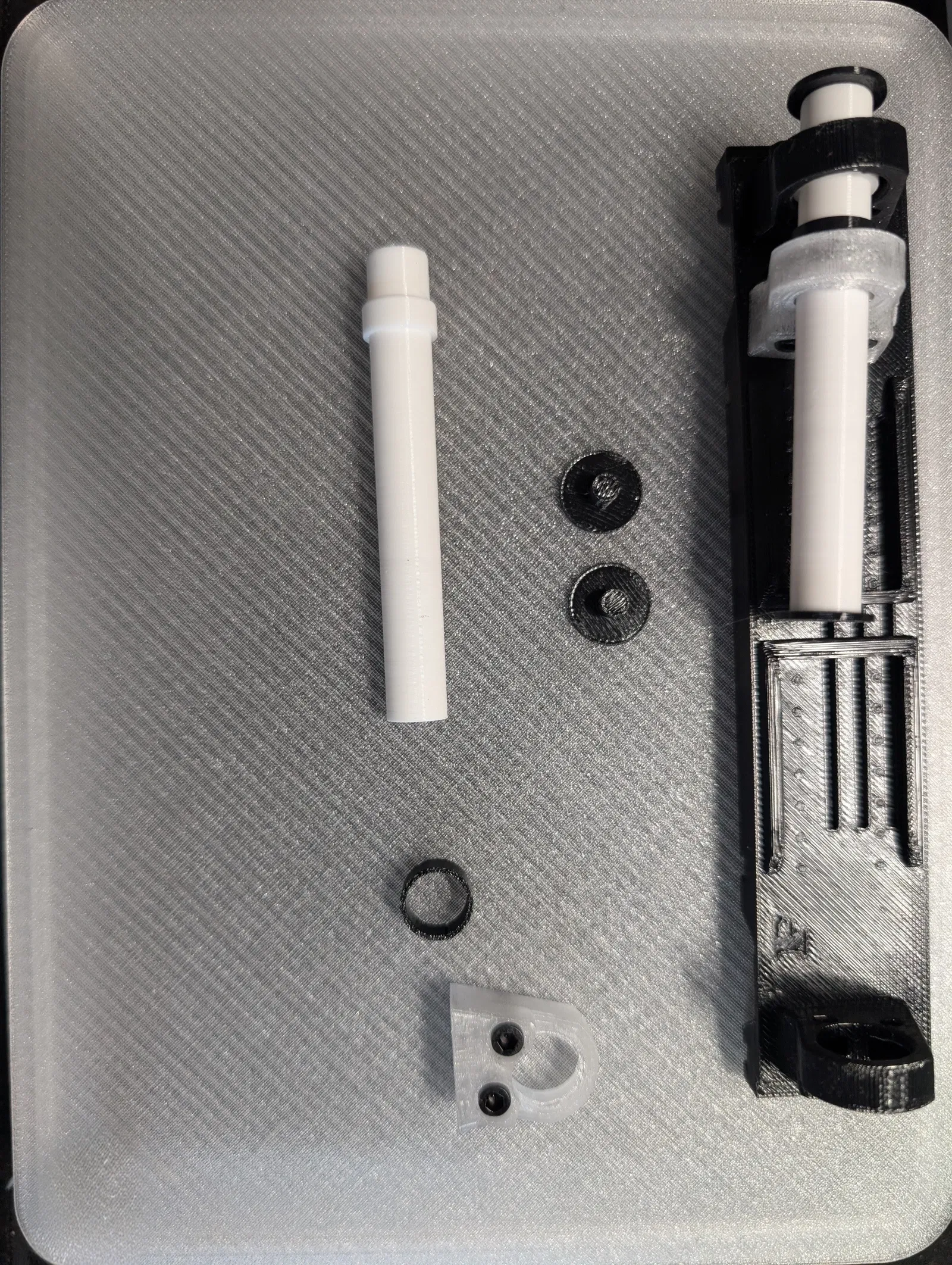

Trục lắp vào gối đỡ của module: Collar in sẵn lắp vào gối đỡ bạc đạn cố định

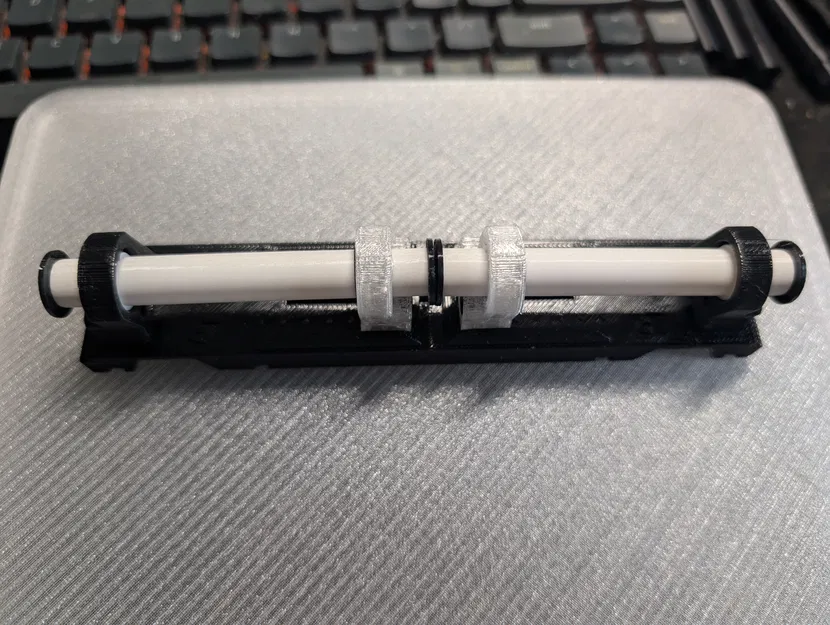

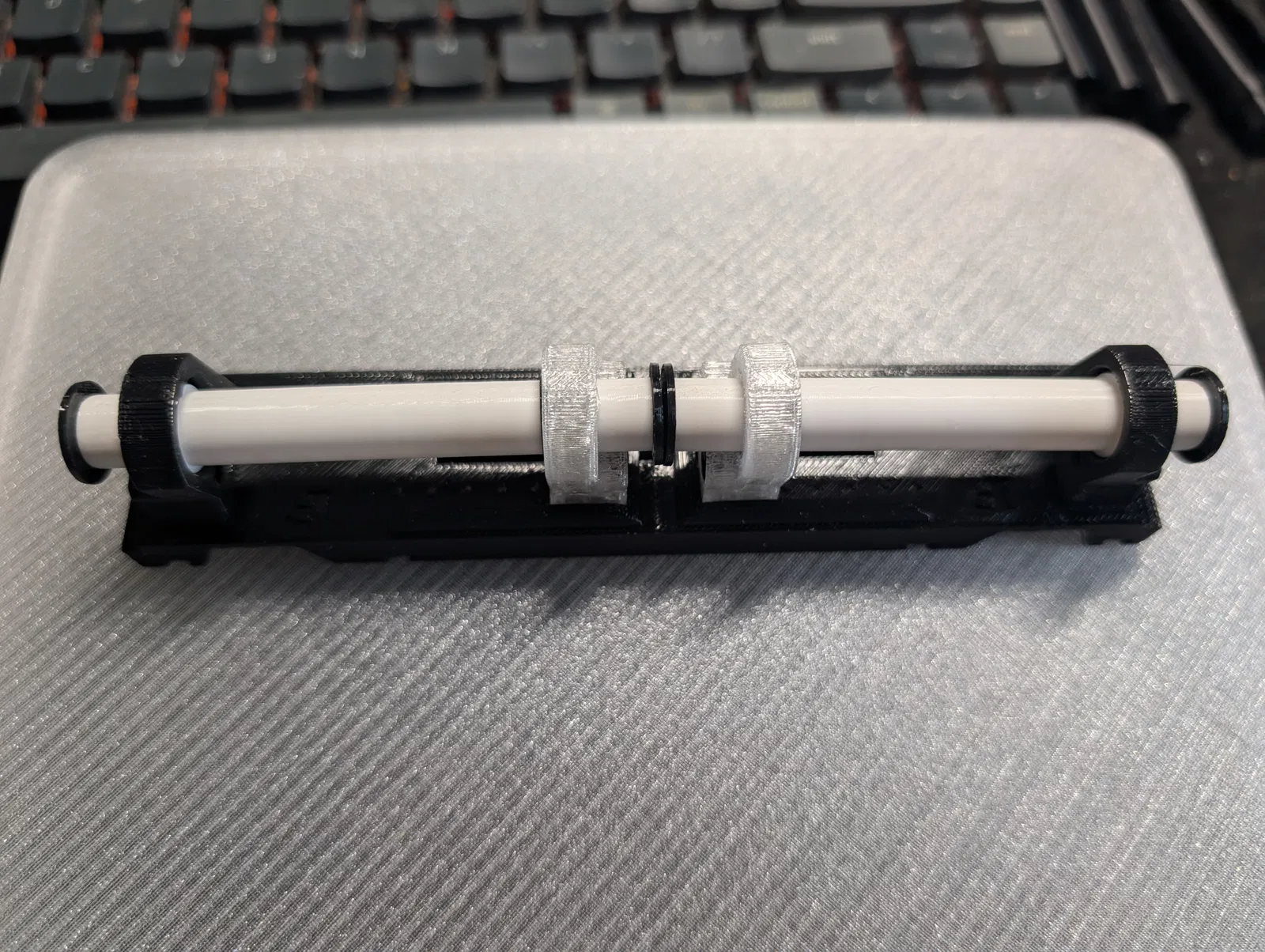

Cả hai trục đã lắp vào module: Gối đỡ rời trượt trong rãnh dẫn để ôm theo cuộn

Ghi chú về cap:
Cap mặc định tháo ra khá dễ. Nếu muốn cap “chắc” và khó tuột hơn, dùng:

• Axle-version-3-cap-lock-tight.stl

⚠ Cảnh báo: Bản này cực khó tháo ra một khi đã lắp vào.

Final Assembly

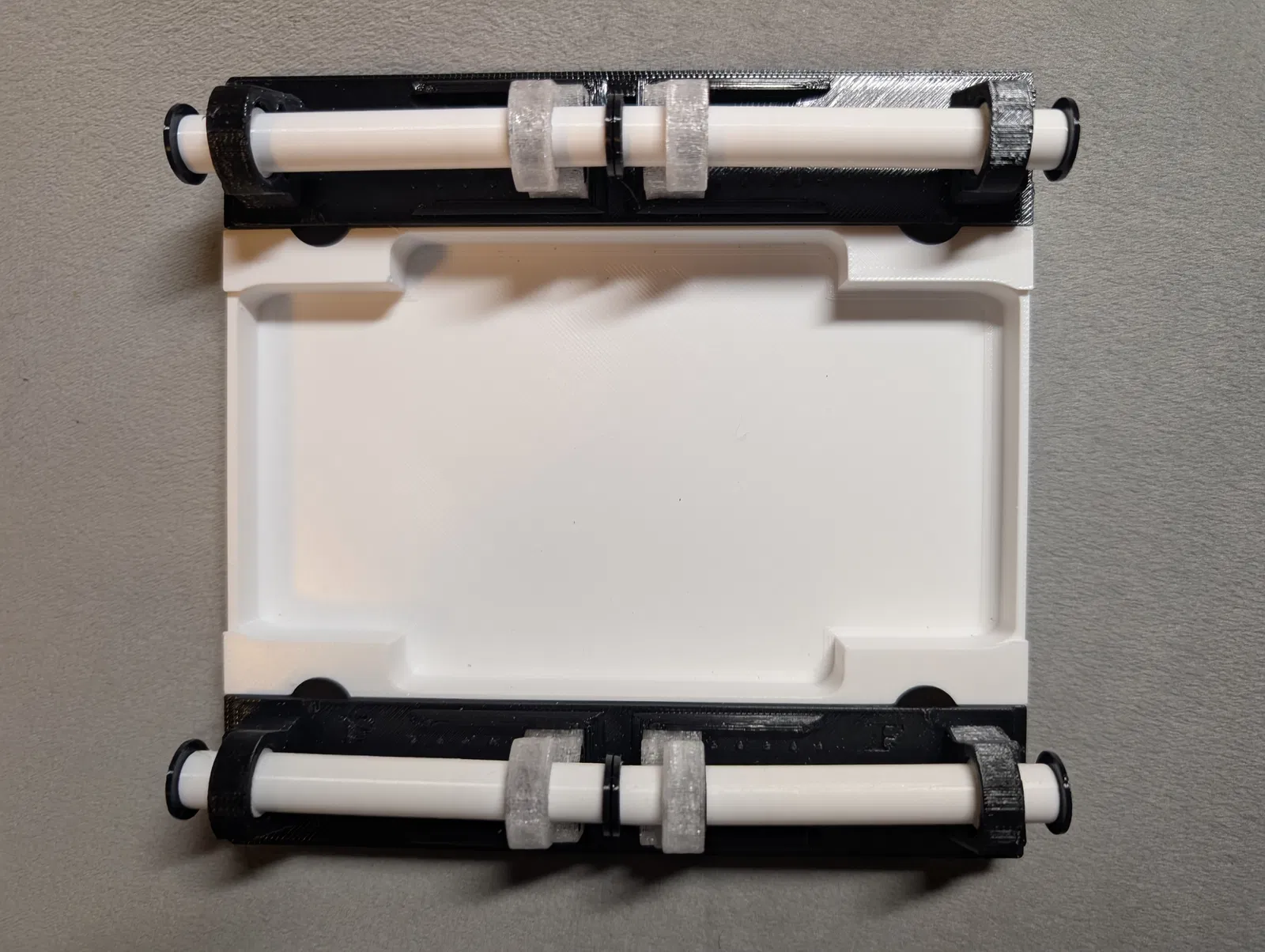

Roller base hoàn thiện trước khi lắp vào hộp: Module trước và sau đã gắn vào đế chính

1. Gắn module Front và Back vào Main Base

   • Hai module không thể hoán đổi do trụ Dry Box bị lệch

2. (Tuỳ chọn) Đổ hạt hút ẩm từ giữa ra ngoài

3. Trượt Base Lid vào vị trí theo các gờ khóa

4. Lắp cụm đế vào Dry Box với ký hiệu “F” hướng về lỗ monitor

Nếu lắp sai hướng, đế sẽ không ngồi khít đúng chỗ.

Spool Placement

Đặt cuộn sao cho mép cuộn tựa vào hai bên các gối đỡ. Cách này giúp cấp filament ổn định và tránh các cuộn chạm nhau. Nắp trục (axle caps) và phần nắp kéo dài (lid extension) cũng giúp giữ canh thẳng.

Maintenance

• Không cần bôi trơn (bạc đạn kín)

• Bảo trì chủ yếu là sấy lại hạt hút ẩm khi cần

• Nếu dùng gói hút ẩm, bạn không cần tháo roller base ra

Optional Desiccant Accessories

• Hộp góc dùng lẫn được trước/sau

• Plug chỉ vừa cổng gió phía sau

• Nếu có nhu cầu, mình có thể chỉnh hộp góc để phủ hết chiều dài hộp cho bản Dry Box đáy phẳng, vì khi đó bạn sẽ mất lựa chọn dùng hộp hút ẩm dạng plug

Potential Updates

• Tích hợp hộp hút ẩm góc vào phần đế. Thiết kế ban đầu của mình là vậy, nhưng phát sinh vài vấn đề cần xử lý

• Cập nhật hộp hút ẩm cho bản Dry Box đáy phẳng

Lời kết

Hy vọng bạn thấy món add-on này hữu ích.
Chúc in vui vẻ!
