Vỏ "UFO" Meshtastic Outdoor Solar Node Enclosure

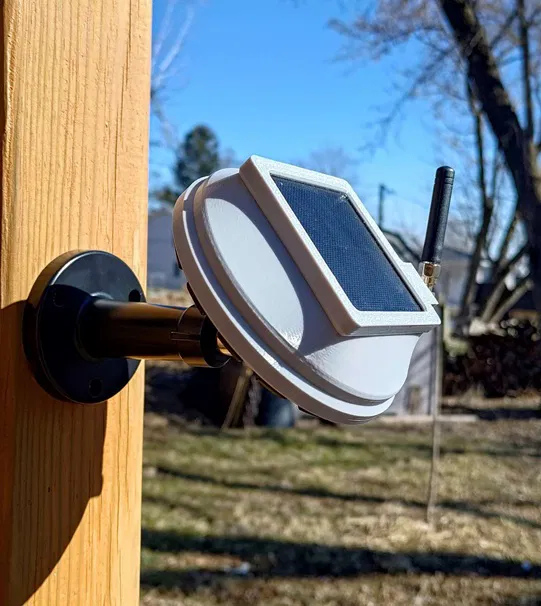

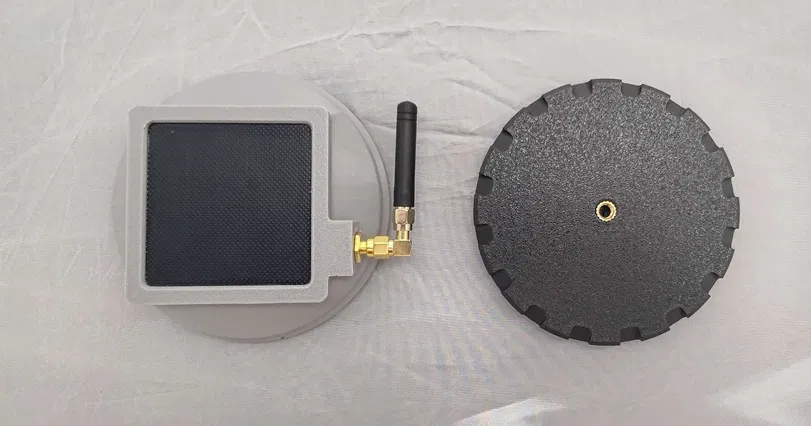

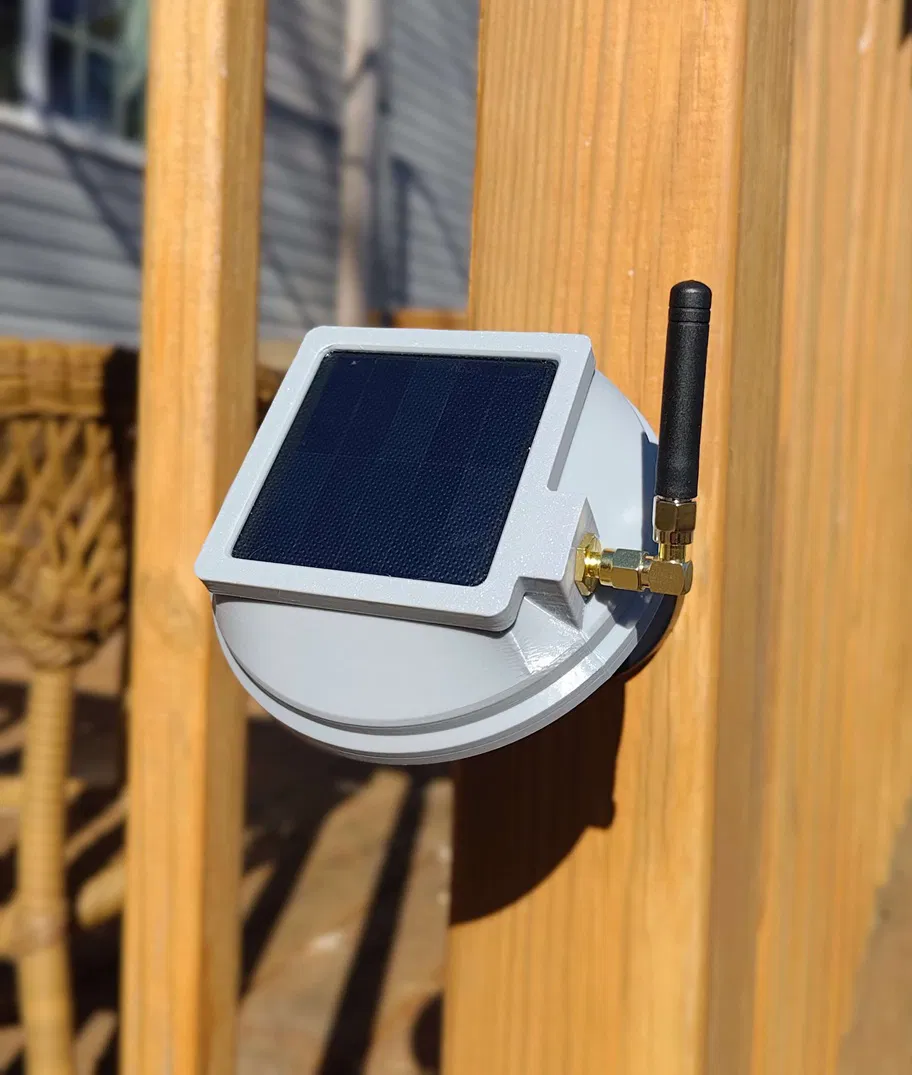

Vỏ node Meshtastic RAKwireless chạy năng lượng mặt trời dùng được cả ngoài trời/trong nhà. Tương thích với mọi ngàm camera 1/4-20. Phần đáy vặn ra không cần phần cứng (hardware-less) giúp mở ra bảo trì rất dễ.

Mình sẽ tiếp tục cập nhật khi cần để xử lý vấn đề hoặc cải tiến. Các cập nhật dự án có thể xem tại đây

Danh sách vật liệu

Hardware

QTY

Components

QTY

M2 threaded heat insert, 3mm x 3mm

7

RAKwireless Mini Meshtastic Starter Kit US915 RAK19003 + 4631

1

1/4-20 threaded heat insert, 0.316" x 0.236"

1

18650 Lithium-Ion battery pack, pre-soldered leads, JST-PHR, >1500mAh

1

M2 x 6mm flat-head screws

7

Adafruit 5856/Voltaic P123, 5V 0.6W ETFE Solar Panel

1

100% silicone hoặc RTV (Ưu tiên)

-

SMA F-F bulkhead adapter

1

18-24AWG stranded wire, ~120mm length

2

SMA to IPX MHF1 Jumper cable, >/= 7cm

1

Velcro cable strap

1

RAK wireless 2.4GHz WiFi/BLE PCB Antenna

1

90 degree SMA adapter (tuỳ chọn)

1

Ghi chú in 3D

• Dùng ngoài trời thì khuyến nghị mạnh PETG hoặc ADA.

• Nên chọn màu sáng cho phần thân chính, phần đế màu nào cũng ổn.

• Không cần support, nhưng có thể cần brim ngoài/trong cho phần thân chính tuỳ theo máy in.

• Thời gian in trên Bambu P1S với 0.16mm và gyroid @ 20% infill khoảng 5–6 giờ cho toàn bộ cụm.

Hướng dẫn lắp ráp

1. Ép heat insert M2 vào cả thân chính và tấm electronics.

2. Nếu cần, hàn thêm dây xoắn (twisted) dài 120mm vào solar panel. Có thể phủ keo/keo trám không dẫn điện lên các điểm hàn.

3. Bôi keo trám quanh chu vi mặt trong của vỏ. Bôi một lớp mỏng, đều để tránh tràn.

4. Đặt solar panel vào đúng vị trí. Không bị giới hạn hướng đặt, miễn là dây đủ dài để đi dây đúng cách.

5. Ấn nhẹ mặt sau solar panel cho tới khi keo trám khô đủ.

6. Lắp và siết chặt SMA panel adapter.

7. Lắp và siết chặt cáp SMA to IPX.

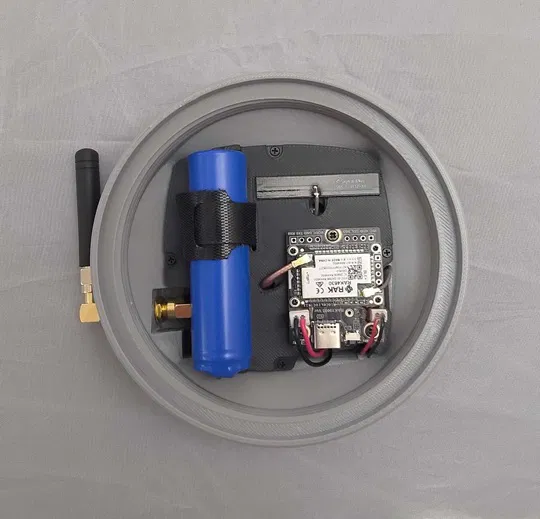

8. Gắn board RAK Wireless lên tấm electronics bằng 3 vít M2.

9. Gắn battery pack lên tấm electronics (chú ý đúng hướng dây).

10. Gắn anten Bluetooth lên tấm electronics, luồn dây qua lỗ passthrough. Đi dây và cắm vào board RAK.

11. Luồn cáp SMA to IPX qua lỗ của tấm electronics, cắm vào board RAK.

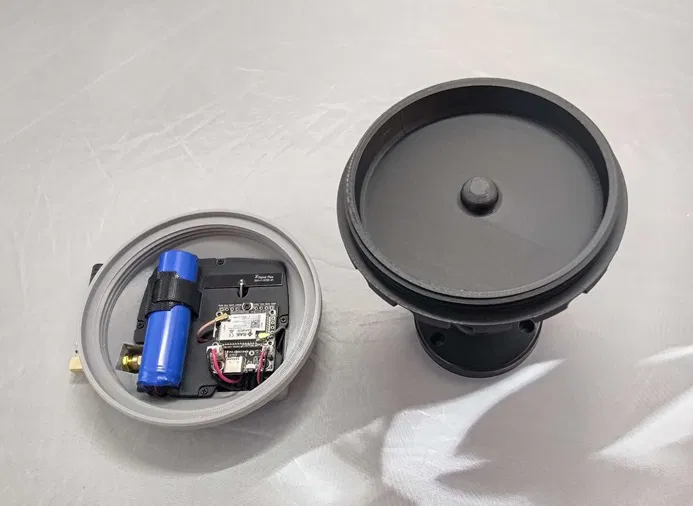

12. Đặt tấm electronics vào trong vỏ, đảm bảo không kẹp dây và dây pin/dây solar được đi đúng.

13. Cố định tấm electronics bằng 4 vít M2.

14. Gắn anten LoRa.

15. Cắm dây pin và dây solar vào board RAK.

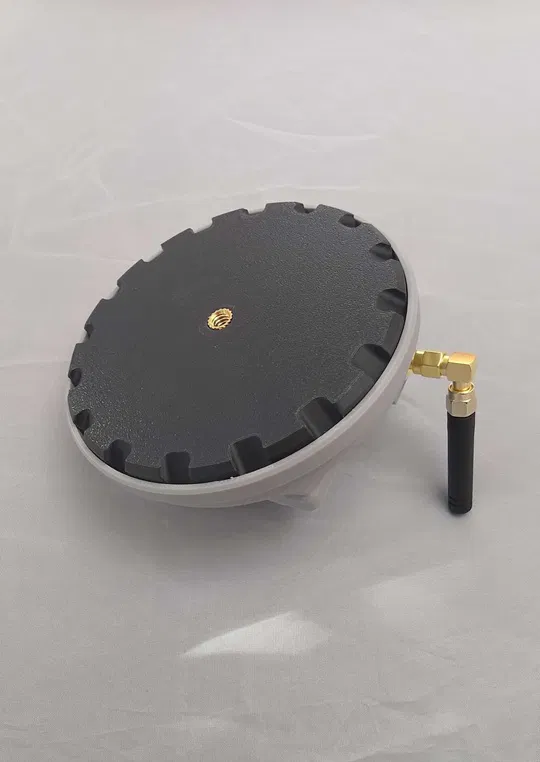

16. Ép heat insert 1/4-20 vào tấm đế.

17. Vặn tấm đế vào thân chính tới khi vừa chặt tay. Không siết quá chặt.
