Mô tả

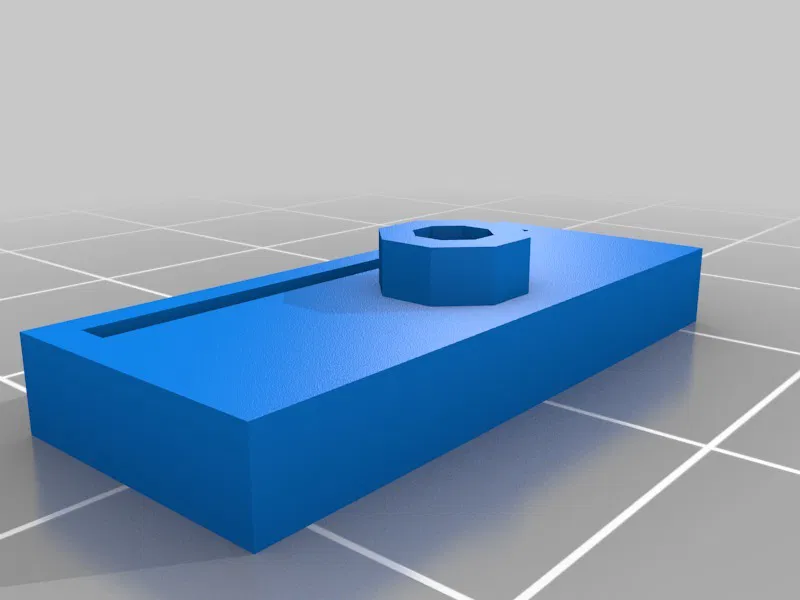

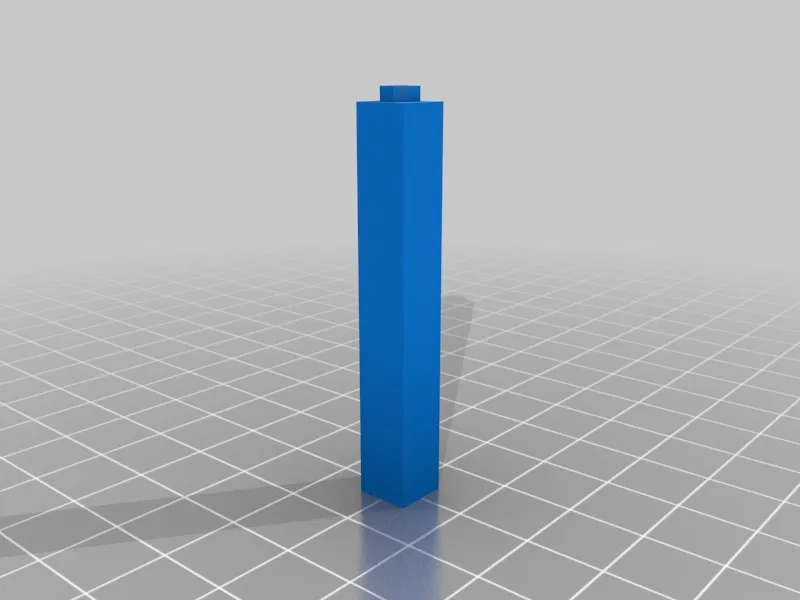

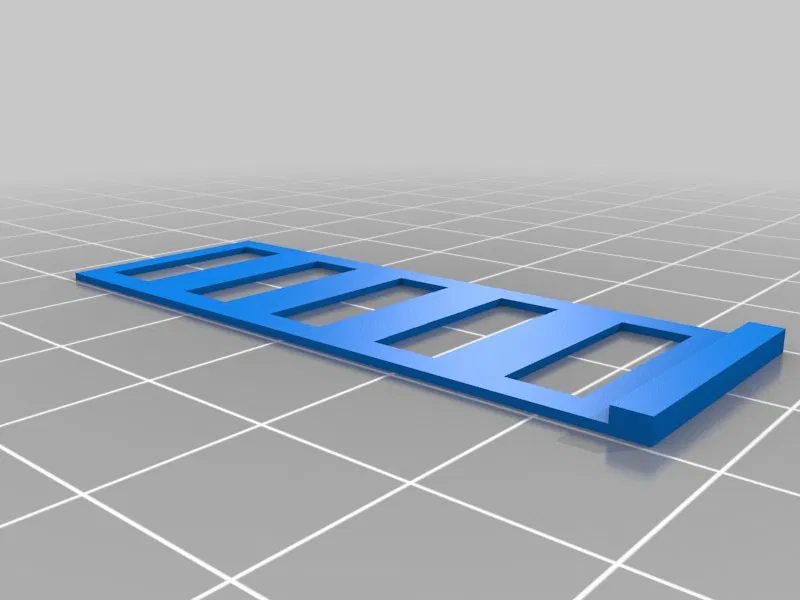

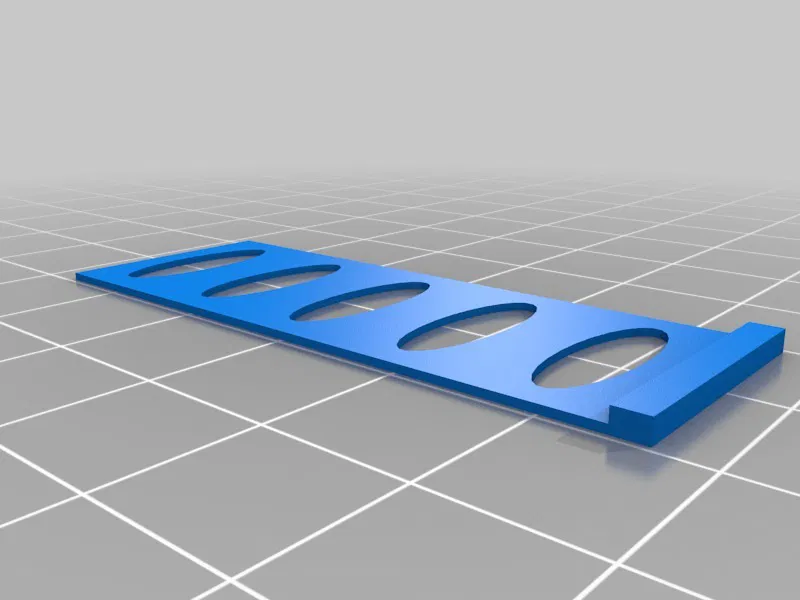

Ừ thì lại thêm một cái platform mech đơn giản nữa thôi, nhưng mình muốn tuỳ biến kích thước nên làm bằng SCAD. Xong rồi thấy mấy cái trụ (pillars) nhìn giống Lego quá nên nghĩ làm cho nó tương thích Lego chắc cũng hay. Các khe để gắn thang (ladders) cũng cho phép dùng bìa/giấy cứng thay vào, vậy là bạn có thể thoải mái in thêm đồ trang trí cho hoành tráng.

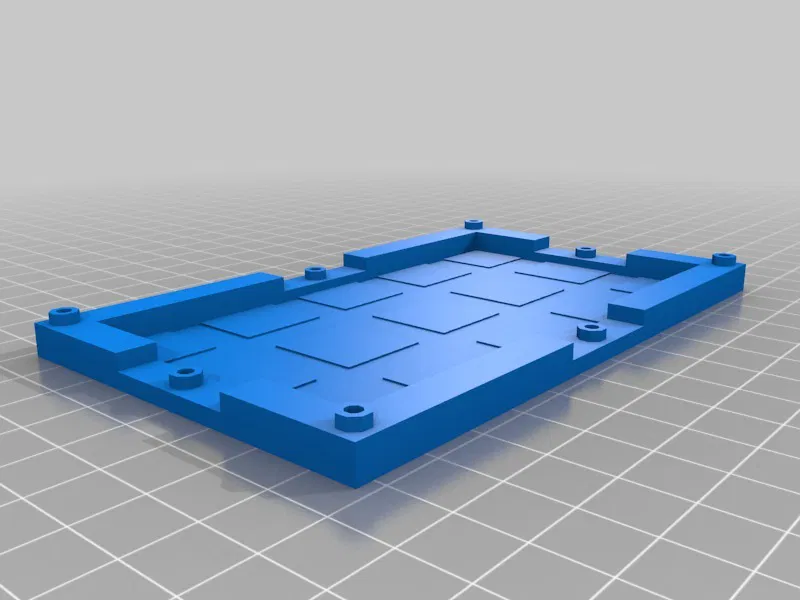

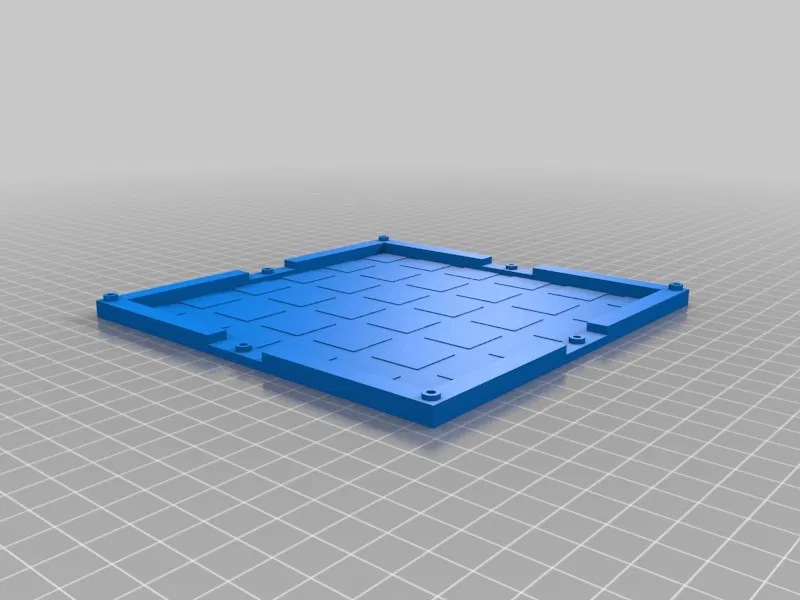

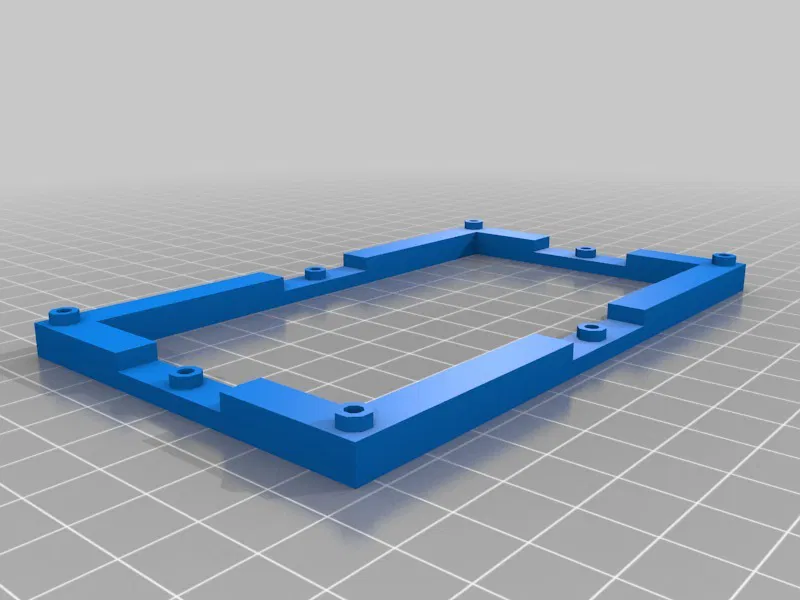

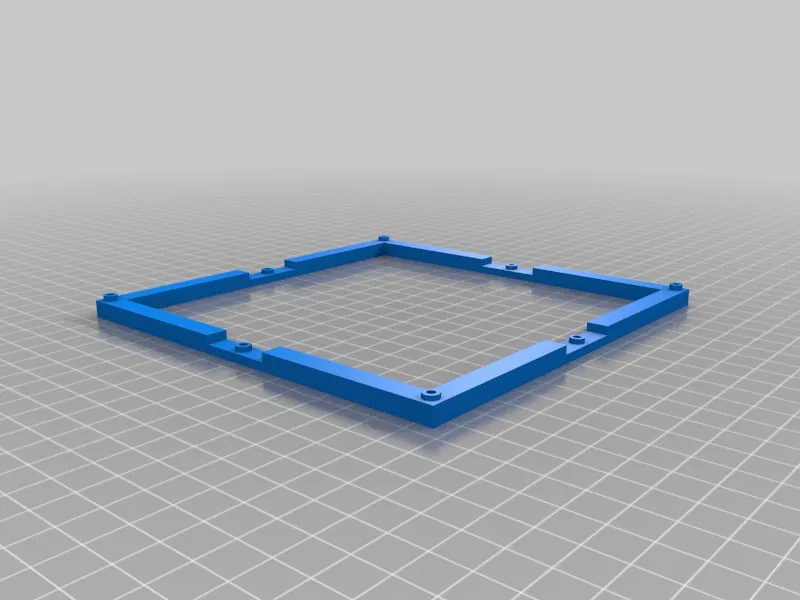

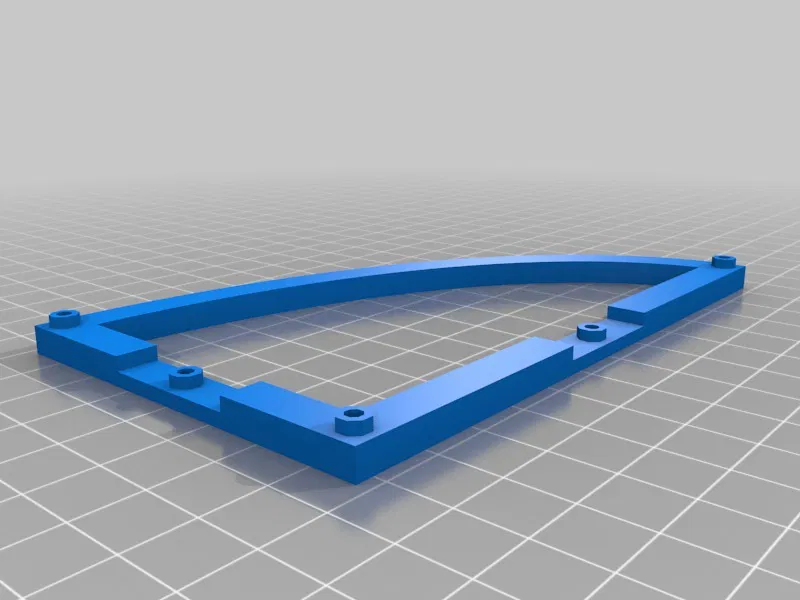

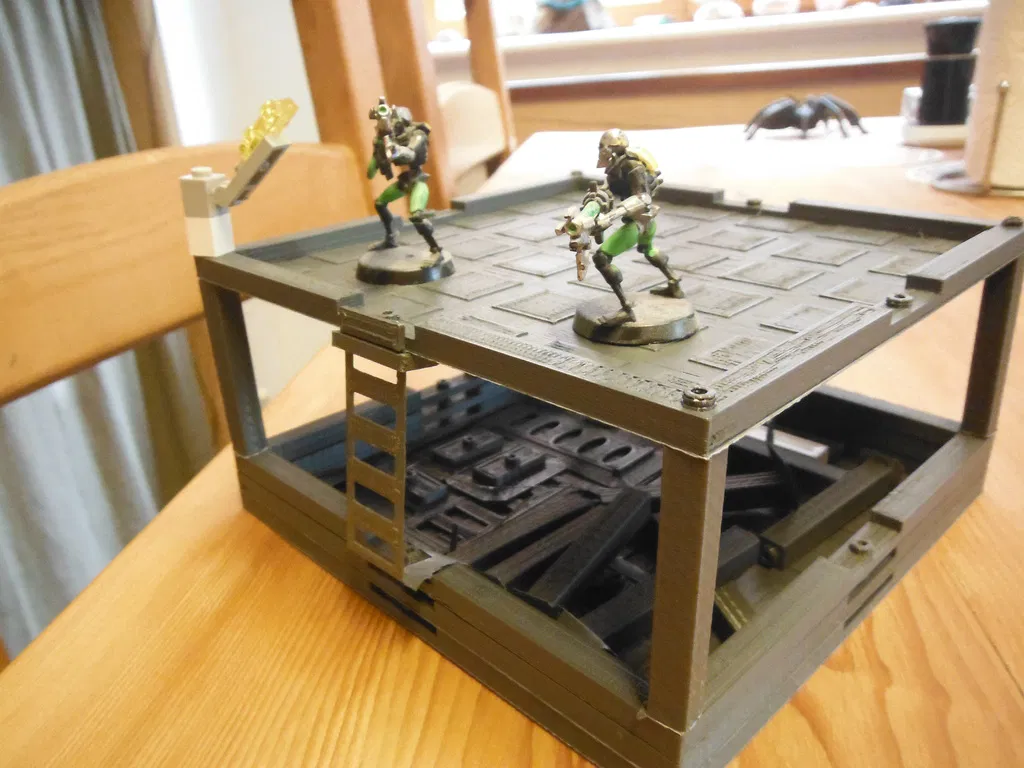

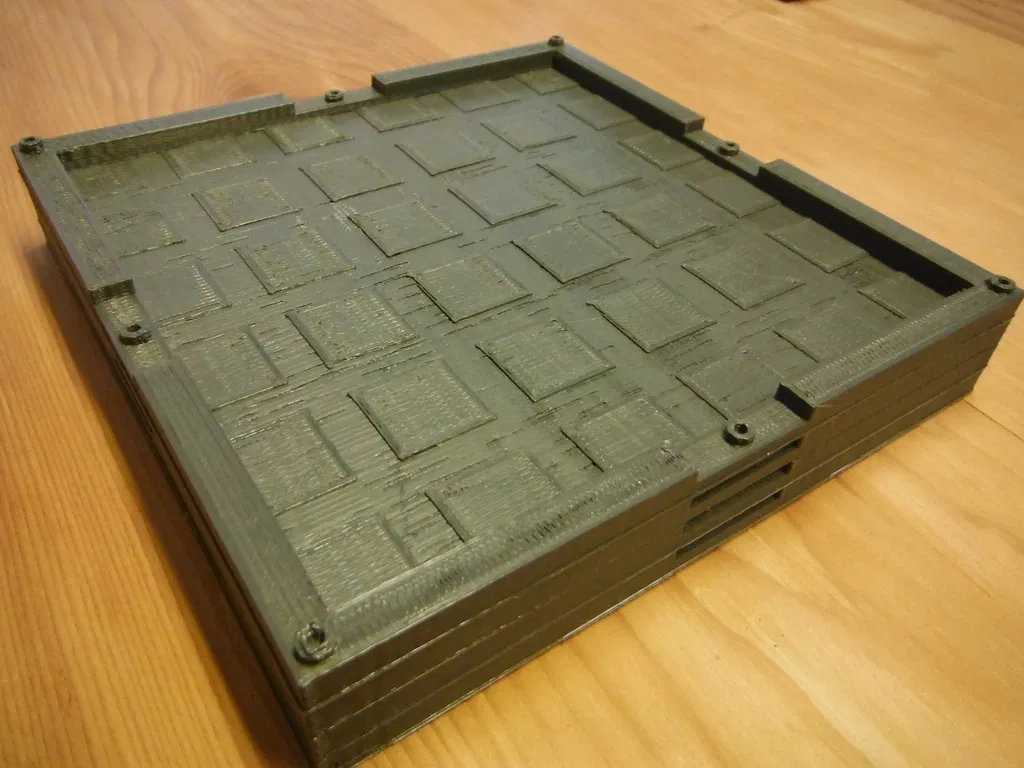

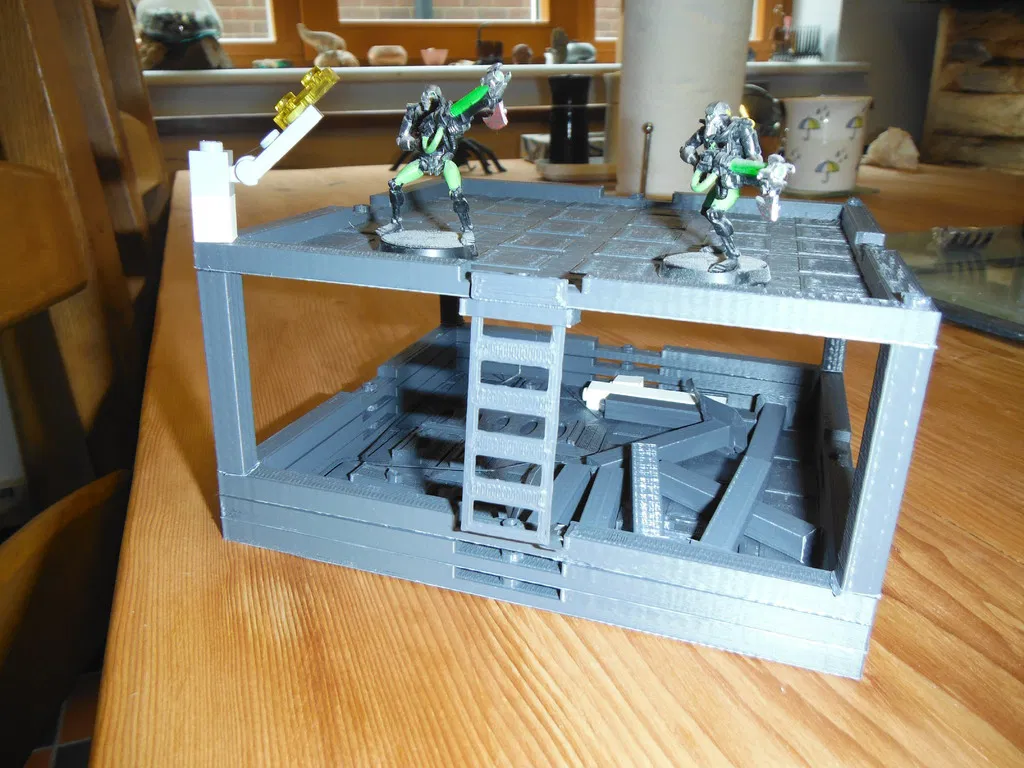

Nếu bạn in vài cái frame và floor cùng kích thước thì có thể khoá chúng lại với nhau, rồi cất các trụ, thang và đồ linh tinh vào bên trong.

Mọi thứ nằm trong file LMechPlatform.scad và có vài hướng dẫn ngay trong file đó. Hy vọng cách đặt tên module và parameters đủ dễ hiểu, nhưng bạn cũng có thể cứ chỉnh thử các parameters trong module để xem nó ảnh hưởng gì. Theo thói quen của mình thì mình gọi module sau phần code (khi không dùng thì comment lại), nhưng bạn cứ thoải mái chuyển các lời gọi module lên đầu file nếu bạn muốn.

Các file include là mấy thứ tiêu chuẩn của mình để khoan lỗ và làm thanh (rods) đúng kích thước (rodsandholes.scad), và một thuật toán để tính thành (walls) sao cho dày đúng bằng một số nguyên “threads” (thread_calc.scad và printer_settings.scad). Nếu bạn điền đường kính nozzle và layer height vào file printer settings thì thread_calc sẽ tính dựa trên mô hình hình chữ nhật + 2 nửa hình tròn. Tuy nhiên có thể bạn sẽ phải “ép” slicer làm theo cách đơn giản đó (trong Slic3r, phần advanced settings: set thread width = nozzle_diameter + layer_height).

Printer:

mofified Mendel

Rafts:

No

Supports:

No

Resolution:

0.4mm nozzle 0.2 layer height

Infill:

grid

Category: Toy & Game Accessories
