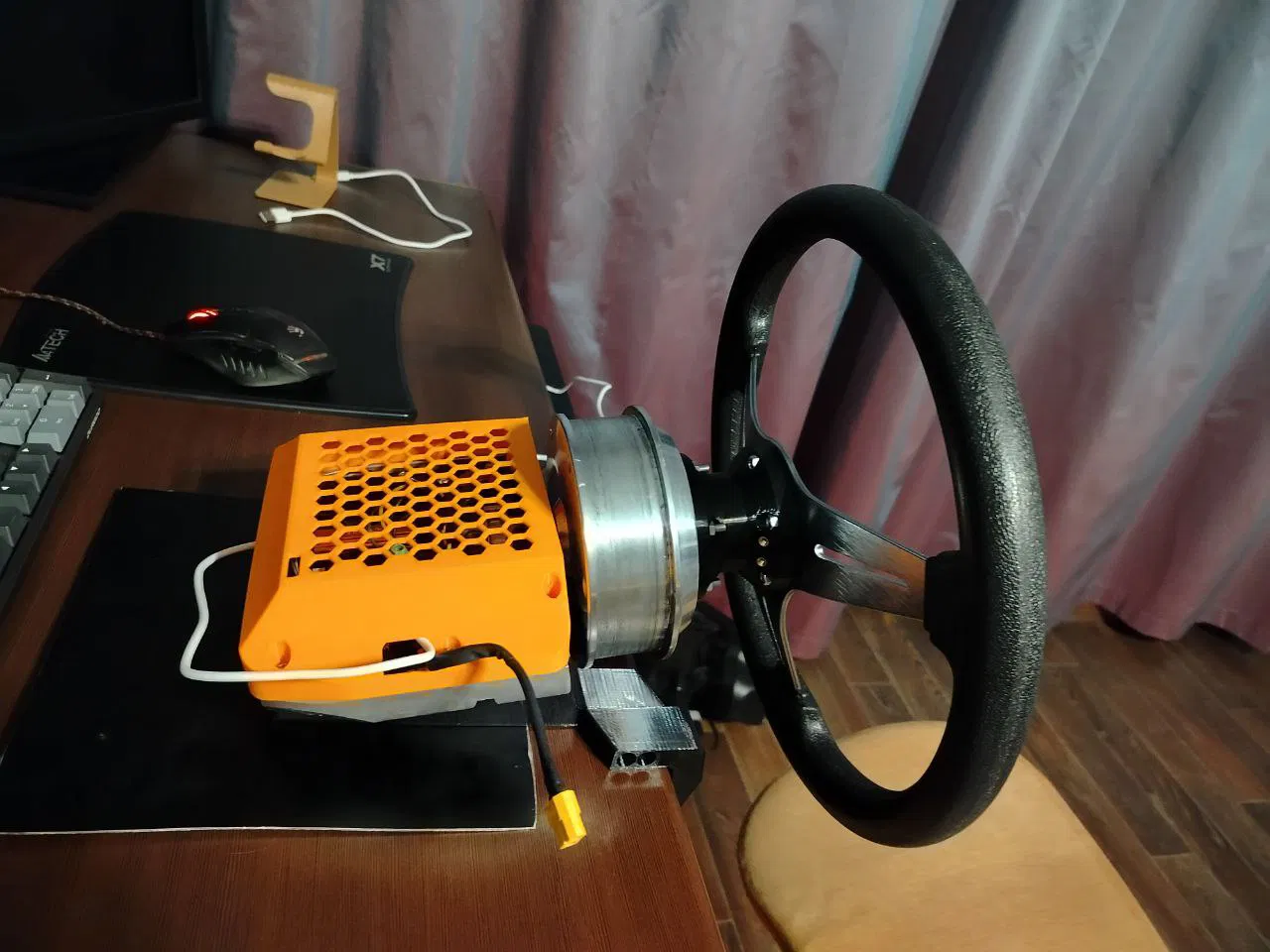

FFBeast DIY Wheel – Bánh xe DIY
FFBeast DIY Wheel dùng motor hoverboard, ODESC v4.2 và encoder MT6825. Hướng dẫn kích thước khoan lỗ (vỏ motor 14 mm, trục 4 mm, lỗ gắn encoder 6.5 mm) và bu lông M5x20, kèm đế lắp khoan lỗ M4.
44
Lượt Xem
2
Lượt Thích
1
Lượt Tải
Cập Nhật Feb 15, 2026
Mô tả
Dùng cái template này để khoan lỗ 5 mm trên vỏ motor:
Lỗ trung tâm trên vỏ motor là 14 mm.
Lỗ xuyên (thru hole) trên trục motor là 4 mm.
Lỗ trên trục để gắn encoder là 6.5 mm.
Electronics - ODESC v4.2,
Encoder - MT6825.

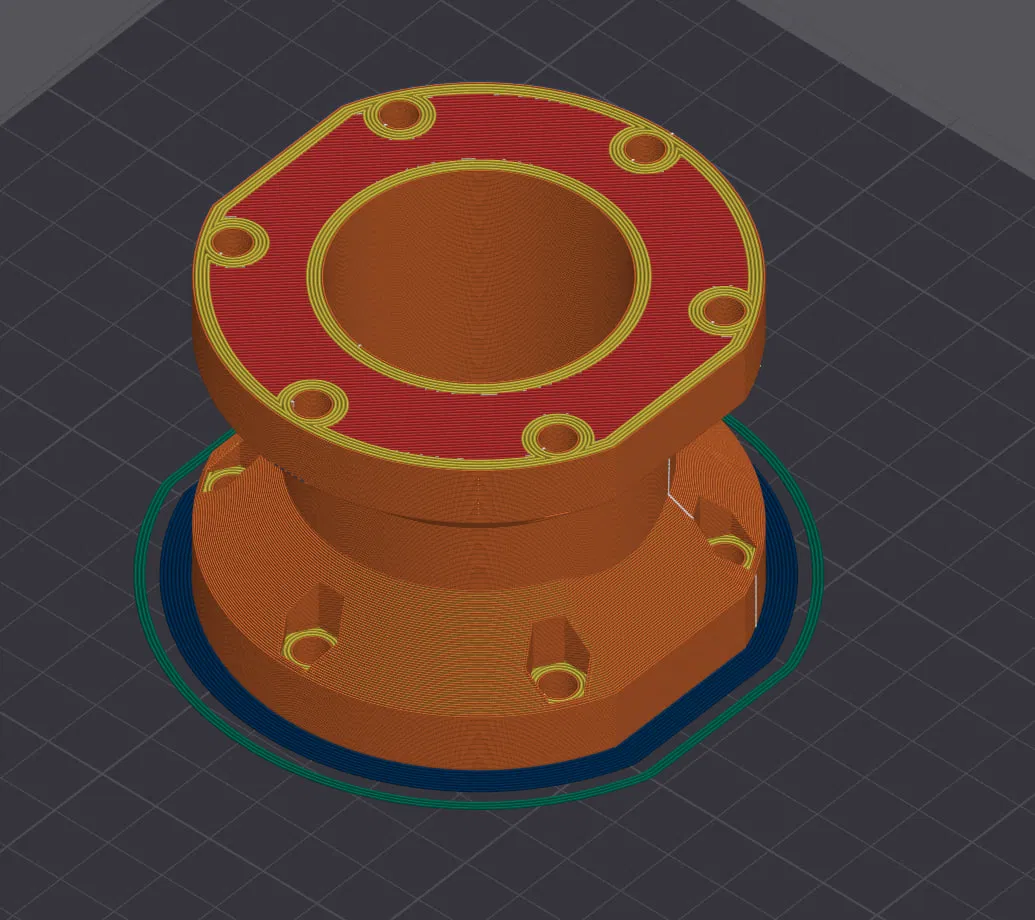

Bu lông để bắt adapter vào bánh xe và vỏ motor - M5x20

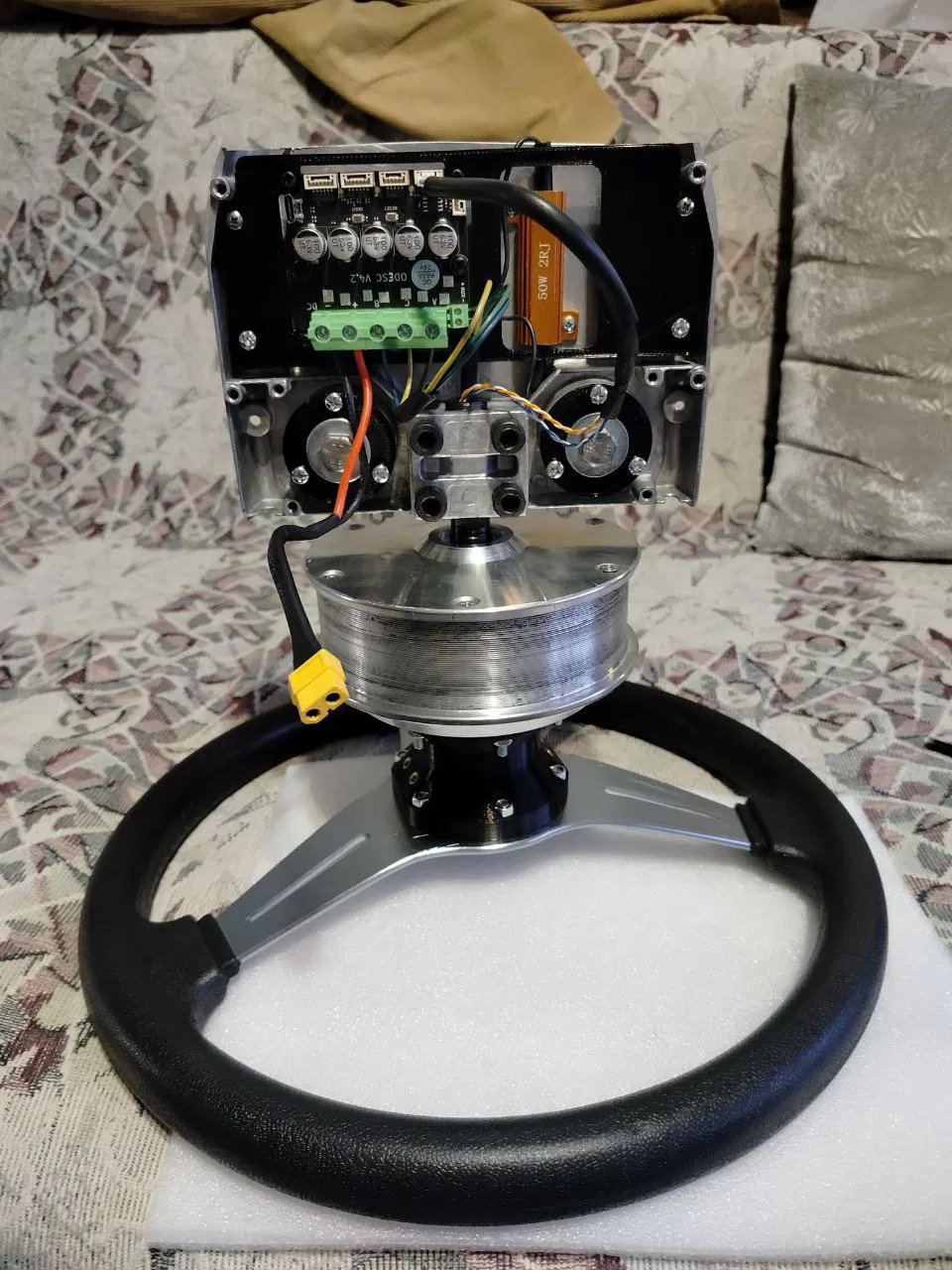

Một phần của hoverboard được cắt đúng kích thước được dùng làm đế để lắp đặt.
Nên khoan lỗ M4 trên đế để bắt các chân (legs) và điện trở (resistor).
