Mountable ECAS Combiner Y Splitter gắn 2020 extrusion

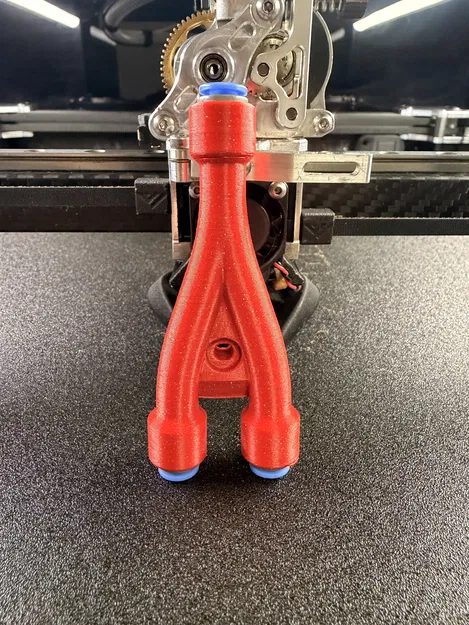

Mountable ECAS Combiner Y-Splitter

Đây là một filament Y-splitter/combiner hiệu năng cao, được thiết kế để chuyển filament mượt và cấp đa vật liệu ổn định. Trước giờ mình kiếm hoài vẫn khó gặp loại splitter có đường dẫn filament bên trong thật sự “liền mạch”, nên mình làm bản này để đảm bảo khi đổi filament sẽ không bị vướng hay tạo điểm ma sát.

Tính năng nổi bật

• Chuyển hướng mượt: Có đường dẫn bên trong nhiều đường kính (multi-diameter) giúp dẫn filament chuẩn vào Bowden tube đầu ra.

• Hỗ trợ ECAS: Dùng 3 đầu nối khí nén ECAS tiêu chuẩn.

• Dùng được nhiều hệ: Phù hợp cho Box turtle, HTLF, Vivid, MMU3, VzBoT, Voron, ERCF/Rabbit Carrot Feeder hoặc các setup máy in cần nhiều đường filament vào chung một tool head.

Phần cứng cần có

• 3x ECAS fittings (mua trên Amazon hoặc các shop đồ 3D printing).

• 1x M4x12

• 1x Hammerhead hoặc Roll-In Tnut

Thiết lập in khuyến nghị

Để ECAS fittings ép vào (press-fit) đúng chuẩn và đường dẫn bên trong không bị bít, bạn làm theo mấy gợi ý này:

• Hướng in: In dựng đứng với mặt có 2 cổng đầu ra (bên có hai lỗ) hướng xuống bàn in.

• Walls: 4 perimeters/walls.

• Top/Bottom Layers: 4 layers.

• Infill: 40% (khuyên dùng Grid hoặc Gyroid để chắc hơn).

• Vật liệu: ABS hoặc ASA (theo chuẩn Voron).

• Scale/Co rút: Dùng profile filament mặc định và không bù co rút (scale 100%) để các socket gắn ECAS giữ đúng dung sai, ép vào sẽ khít.
