Móc treo cuộn filament Double Buffer (gắn dưới kệ) – Nigeke

Double Buffer Filament Roll Hanger (Undershelve).by Nigeke

LƯU Ý:

Mình sẽ viết kỹ hơn phần này sau! Có thể làm một file PDF hướng dẫn HOW TO sẽ tốt hơn. Nếu bạn không muốn chờ thì cứ nhắn mình ở đây, mình cũng cần thêm chút hỗ trợ vì thời gian; và mình cũng muốn thêm video cảnh "Double Buffer Filament Roll Hanger (Undershelve)" hoạt động! (Mình đang gắn 9 cái dưới kệ và nó chạy còn vượt kỳ vọng)

Khi build MMU3, mình gặp một số vấn đề liên quan tới PRUSA Buffers:

1. Mình đơn giản là không có đủ chỗ để đặt hết mấy cái buffer này lên bàn

2. Tất cả ống PTFE bị cố định cứng, gần như không có độ linh hoạt

3. Mình không thể kết nối/ngắt kết nối nhanh một ống PTFE khác để đổi filament cho nhanh và tiện

4. Việc các ống PTFE bị cố định cứng khiến việc di chuyển MK4S gần như không thể (hoặc cực kỳ khó), vì từ buffer tới roll holders là một mớ “PTFE-spaghetti” bị cố định vào mọi thứ (đôi lúc mình cần vệ sinh và dời máy in 3D cùng các thành phần)

5. Giải pháp của PRUSA không linh hoạt (và đây mới là vấn đề chính!)

Giờ thì có thể phê bình PRUSA về buffer gốc, tuy nhiên: thứ PRUSA cung cấp thật ra chất lượng rất tốt và hoạt động ổn; chỉ là mình không có không gian và mình không thích cảnh ống PTFE rối tung khắp nơi.

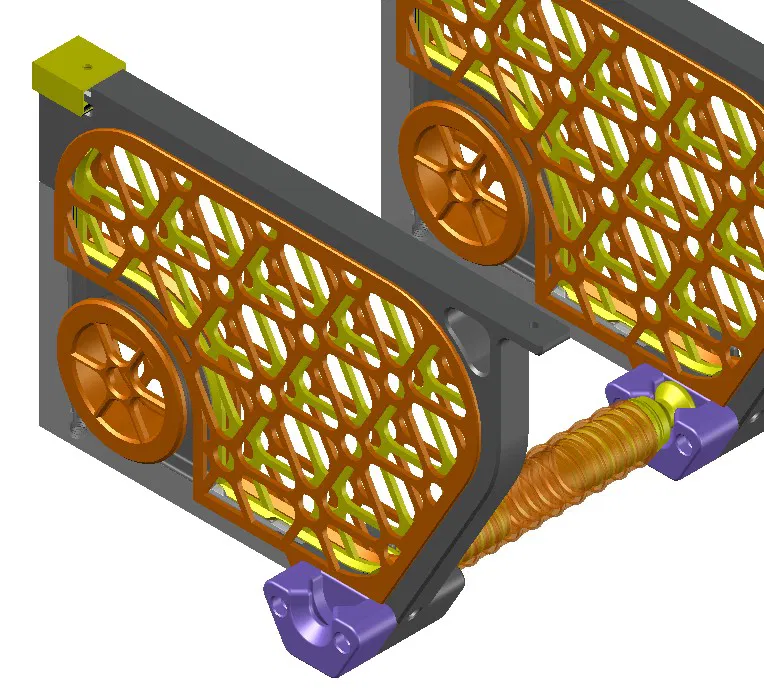

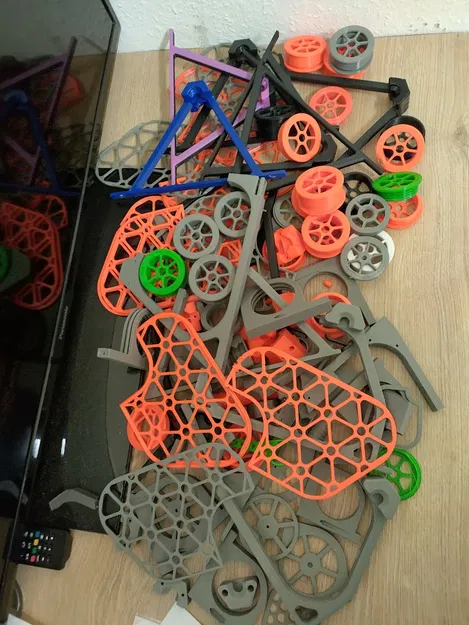

Vậy nên mình tạo ra bộ Double Buffer Filament roll Hanger (Undershelve) — và vì prototype nhiều nên có cả một “đống phế” khá buồn.

Mình sẽ viết kỹ hơn phần này sau!

Bạn cần chuẩn bị:

Cho MỘT "Double Buffer Filament Roll Hanger (Undershelve)"

1. KIÊN NHẪN VÀ BỀN BỈ!

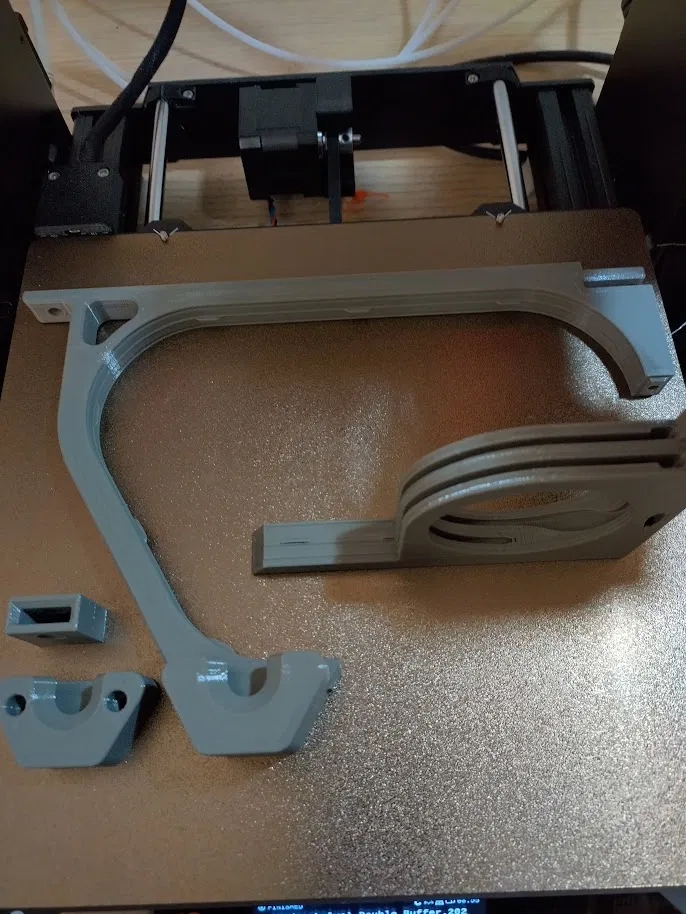

2. Các phần đã in (23 parts; in khá nhiều)

3. 2 cái PC4-M6 PTFE Hose Connector (Collet) (xem phần Notes)

4. Ống PTFE; chiều dài tùy (ngắn tới dài), đường kính ngoài 4 mm; đường kính trong 2.5 mm (nhớ đảm bảo đúng đường kính trong, xem Notes bên dưới)

5. Bulong M3 đầu lục giác dài: 15 mm

6. Chổi vệ sinh ống mềm loại 5 mm và 3 mm

7. Dao cắt ống PTFE (cực bén)

Cách làm:

1. In các part; mình khuyến nghị PETG, dùng: layer height 0.2, shell thickness 2 mm và 25% grid-fill

2. Sau khi in xong, vệ sinh các phần mà filament đi qua bằng chổi mềm, đảm bảo đường dẫn thông thoáng và mượt nhất có thể

3. Sẽ có phần “bridging debris” ở HANGER WHEEL HOLDER PART cần làm sạch; mình dùng đầu mài (honing tool) của Dremel để làm cho mượt

4. Cắt ống PTFE đúng chính xác chiều dài ?? (phải chính xác); kiểm tra ống, không dùng nếu bị hư, bị cong, bị xước/sờn (không ổn thì cắt đoạn mới)

5. Dùng bulong M6 để làm sạch ren trong các lỗ, dùng lực vừa phải và giữ thẳng (xem Notes bên dưới)

6. Đẩy ống PTFE vào bằng cách vặn PC4-M6 PTFE Hose Connector (Collet) vào; dùng lực vừa phải và giữ thẳng

7. Cắt ống PTFE dài khoảng 250 mm

8. Đẩy ống PTFE vào sâu nhất có thể

9. Giờ thì nối ống PTFE từ "Double Buffer Filament Roll Hanger (Undershelve)" tới Collet holder trên MMU (xem: nếu bạn muốn update part của MMU để dùng PC4-M6 PTFE Hose Connectors (Collets))

Notes:

1. Chỉ cung cấp file .stl, không có bgcode/gcode: dùng PRUSA slicer để tự slice (vì còn tùy máy in/vật liệu)

2. Dùng PETG tốt nhất bạn có thể mua (PRUSAMENT là lựa chọn tốt nhất cho trường hợp này)

3. In với shell thickness 2 mm và ít nhất 20% grid-fill

4. Đừng dùng taro M6 để làm sạch ren trên part đã in. Mình hay làm vậy, nhưng với part này độ sâu không đủ, dễ làm rách vật liệu và tăng nguy cơ vụn rơi vào MMU3. Cách dùng bulong sẽ ổn hơn; nếu cần bạn cũng có thể làm nóng bulong.

5. Nhớ dùng đúng ống PTFE: đường kính ngoài 4 mm đường kính trong 2.5 mm. Rất nhiều loại ống bán với đường kính trong “ghi là vậy” nhưng thực tế không đúng; khi nhận hàng hãy kiểm tra, nếu thấp hơn 2.3 mm thì trả lại vì đó là chuẩn cũ bị đẩy qua. Đường kính trong nhỏ hơn có thể gây khó khi dẫn filament qua, và chuyện đó thì bực mình cực kỳ!

6. Về PC4-M6 PTFE Hose Connector (Collet): mình vẫn đang tìm cách thay bằng PC4-01, loại mà ống PTFE có thể cắm từ phía có ren của collet; (Cảm ơn @MaciejHolub_3389835 vì tip, gợi ý và link)

7. Phần “break” là để ngăn cuộn filament bị mất cân bằng tự xả ra. Thiết kế trục (Axel) chạy mượt đến mức có thể… mượt quá. (phần này còn có thể cải tiến, hoan nghênh góp ý)

Như PRUSA hay nói: HAPPY PRINTING!

Nigeke
