Hộp lưu trữ Gridfinity by Pred (bản lớn cho máy in nhỏ)

Mình muốn in được hộp lưu trữ kích thước lớn hơn nhưng máy in của mình lại nhỏ. Mình có thấy một bản thử làm kiểu này nhưng chưa hoàn thiện, nên mình quyết định làm thử. Hiện tại chỉ có bản 6x4x6U. Mình có thể sẽ làm thêm size khác, nhưng trước mắt đây là kích thước mình đã test.

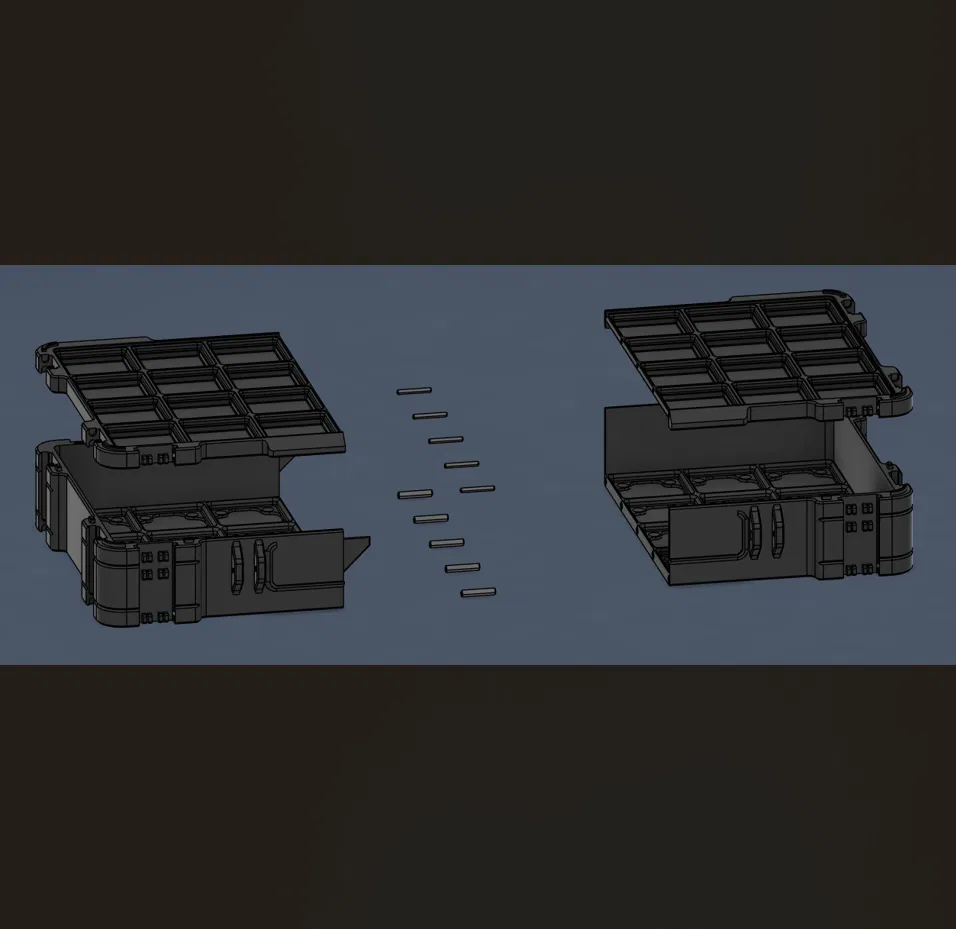

Thiết kế này dùng lại các chi tiết gốc: tay cầm (handle), chốt tay cầm (handle pins), bản lề (hinges), khóa gài (latches) và nhãn (label). CẦN DÁN KEO. Dung sai khá khít (dự tính sẽ phải gõ nhẹ để lắp vào) nhưng thiết kế này hướng tới việc có keo hỗ trợ, chứ không chỉ dựa hoàn toàn vào các chốt (dowels) và gân (fins).

Flashforge AD5M (nozzle 0.4), Overture PLA, Gorilla Super Glue Gel.

Hướng dẫn in

Nắp (Lids)

• Profile 0.20mm với nozzle 0.4mm

• Khuyến nghị thêm support cạnh khe bản lề để bridge dài

• Đổi góc bridging sang 45 độ (Print Settings -> Strength -> Advanced -> External & Internal Bridge Infill Direction)

• Tránh crossing walls

• Wall loops = 3

• Infill = Gyroid 15%

• Khuyến nghị Painted Brim Ears ở phía trước và phía sau đoạn cắt giữa

  • Để hạn chế vật liệu bị vênh cong hướng lên

Đế (Bases)

• Profile 0.20mm với nozzle 0.4mm

• Không dùng supports. (Pred khuyến nghị thêm supports ở mặt dưới các ngàm khóa)

  • Phần fins được thiết kế để không cần supports

• Đặt đúng chiều (right side up)

• Tránh crossing walls

• Wall loops = 3

• Infill = Gyroid 15%

Chốt (Dowels)

• Profile 0.20mm với nozzle 0.4mm

• Mỗi hộp cần 5 chốt Base và 5 chốt Lid

• In nằm ngang (laying down)

• Tránh crossing walls

• Wall loops = 2

• Infill = Gyroid 15%

• Giảm toàn bộ tốc độ xuống 50 mm/s

  • Mình có in nhanh hơn rồi, nhưng giảm lại cho ổn định. Dù sao cũng in khá nhanh.

Bản lề (Hinge - Printed) - Cùng hướng dẫn như Pred

• Profile 0.20mm với nozzle 0.4mm

• Wall loops = 3

• Infill = Gyroid 100%

• In dựng đứng trên bàn in

Khóa gài (Latch) - Cùng hướng dẫn như Pred

• Profile 0.20mm với nozzle 0.4mm

• Đặt mặt phẳng úp xuống (flat face down)

• Mình không dùng supports

  • Pred nói có thể cần supports ở mặt dưới các tab bên hông

Tay cầm (Handle) - Cùng hướng dẫn như Pred

• Profile 0.20mm với nozzle 0.4mm

• In nằm phẳng

• Không cần supports

Chốt tay cầm (Handle Pin) - Cùng hướng dẫn như Pred

• Profile 0.20mm với nozzle 0.4mm

• In nằm phẳng

• Hơi khó nhét vào nhưng sẽ “click” vào đúng vị trí. Khuyến nghị dùng dụng cụ để đẩy vào cho chuẩn

Mọi góp ý đều rất hoan nghênh và mình cảm ơn nhiều.
