Hộp Iris Mở Bằng Xoay (Twist Open Iris Container)

Tác giả RadDesign_587291

Lượt tải
137
Lượt thích
22
Lượt coi
1.106
Bản remix
1

File 4 3,9 MB

  • Top_1771113753.stlSTL · 115,7 KB
  • Leaf_1771113754.stlSTL · 267,4 KB
  • Bottom_1771113755.stlSTL · 1,3 MB
  • Ring_Gear_Sleeve_1771113756.stlSTL · 2,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

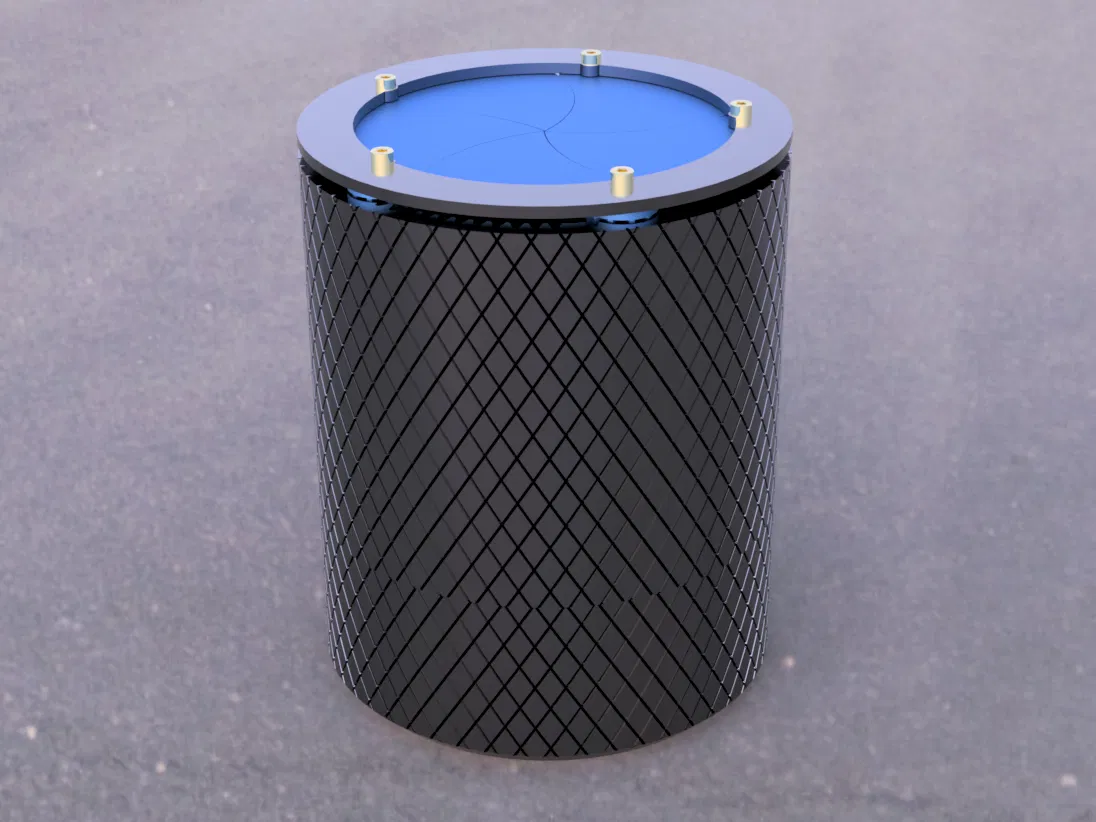

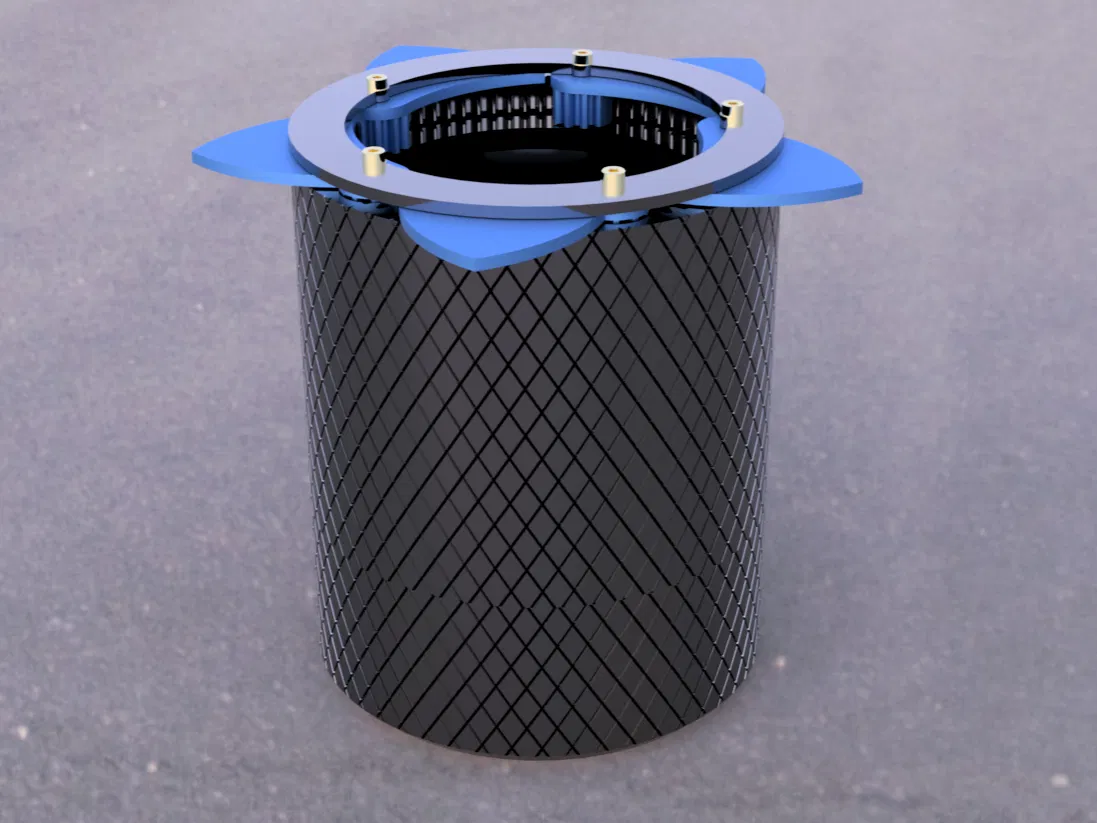

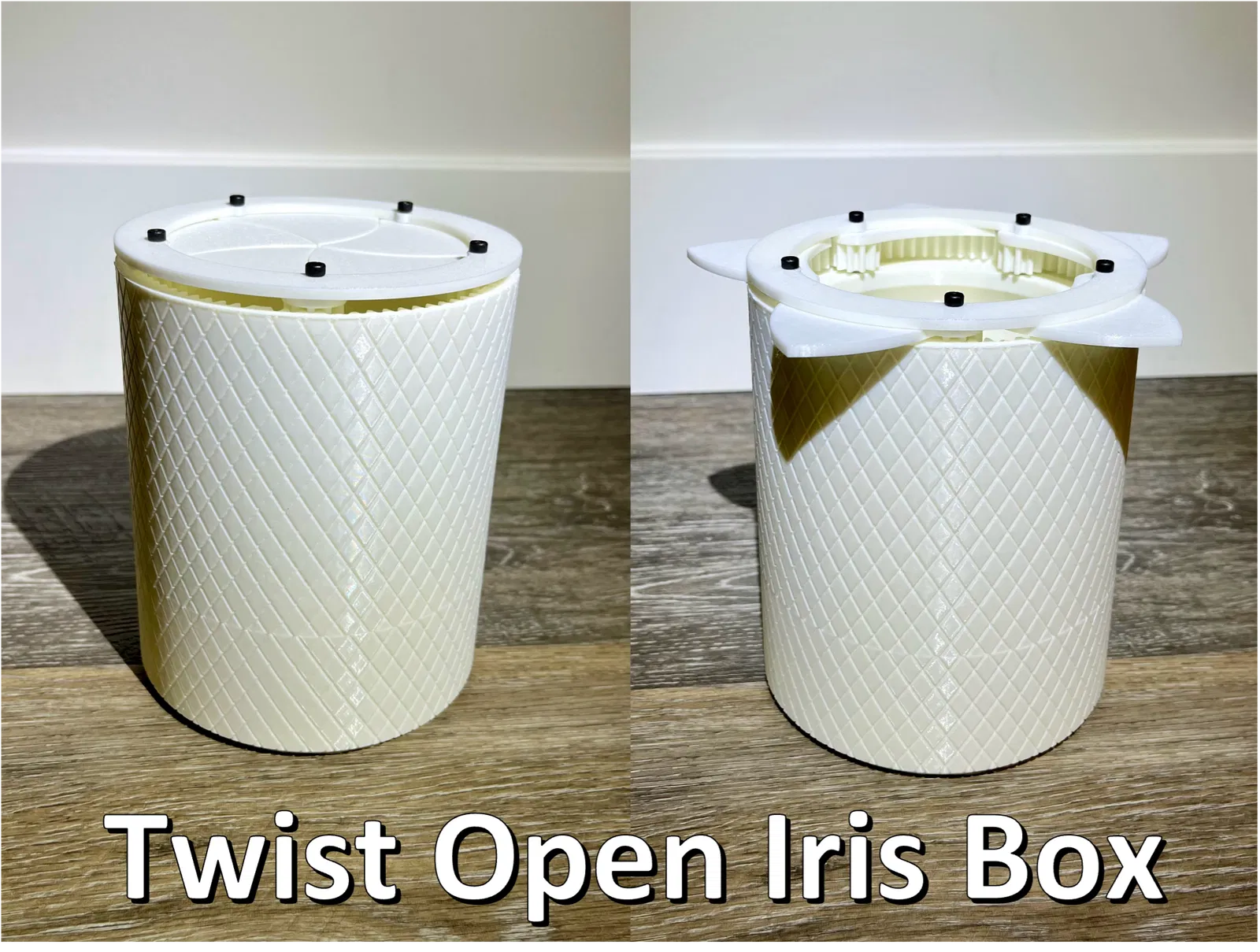

Hộp Twist Open Iris Box dùng cơ chế tương tự màn trập máy ảnh để đóng/mở. Nửa trên của hộp có thể xoay, làm bánh răng vòng (ring gear) truyền động các lá (leaves) để mở hoặc đóng nắp. Nắp mở rất nhanh và gần như không tốn sức.

Hardware:

  • 5x vít M3 dài 25mm

Printed Components:

  • 1x Top
  • 5x Leaf
  • 1x Bottom
  • 1x Ring Gear Sleeve

Print Settings:

  • Shells = 3
  • Infill = 20%
  • Layer Height = 0.2mm
  • Infill Pattern = Triangles → Dùng kiểu nào đỡ (support) lớp top tốt là được
  • Nozzle Diameter = 0.4mm
  • Orientation → STL đã được xoay sẵn theo hướng in tối ưu

Lưu ý: Đây chỉ là các thông số mình dùng và in phát ăn ngay (in trên Bambu P1S). Bạn muốn thì cứ thử tinh chỉnh thêm.

Assembly Instructions:

  1. Luồn vít một phần qua các chi tiết Top và Leaf. Vít nên có một chút độ rơ trong các lỗ này. Ở bước này đầu vít chỉ cần vừa ló ra là được.

  2. Đảm bảo cụm lá ở phần Top đang ở trạng thái đóng, rồi đặt Ring Gear Sleeve lên cụm Top đã lắp. Ring Gear Sleeve có 5 vị trí mà khoảng hở giữa răng đã được lấp kín. Răng ăn khớp của spur gear trên Leaf cần nằm ở khoảng hở răng thứ 3 của Ring Gear Sleeve, tính ngược chiều kim đồng hồ kể từ vị trí khoảng hở đã bị lấp. Xem hình bên dưới để rõ hơn. Cách này giúp các lá không bị xoay quá giới hạn.


  3. Luồn chi tiết Bottom xuyên qua Ring Gear Sleeve. Canh cho các lỗ trùng với đầu vít. Vặn từng con vít vào từ từ, chú ý đừng siết quá tay. Vít sẽ tự taro (self tap) vào các lỗ trên Bottom.
