Kệ đôi cho Roland AIRA Compact (S-1, T-8, J-6, E-4)

Tác giả tmeub_4394474

Lượt tải
12
Lượt thích
1
Lượt coi
110

File 4 19,6 MB

  • Aira_Compact_Stand_2v_25_45_Hex-Pattern_Left_1771111737.stlSTL · 5,4 MB
  • Aira_Compact_Stand_2v_25_45_Hex-Pattern_Right_1771111739.stlSTL · 5,4 MB
  • Aira_Compact_Stand_2v_25_45_No-Pattern_Left_1771111740.stlSTL · 4,4 MB
  • Aira_Compact_Stand_2v_25_45_No-Pattern_Right_1771111741.stlSTL · 4,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Double Stand for Roland AIRA Compact Units (S-1, T-8, J-6, E-4)

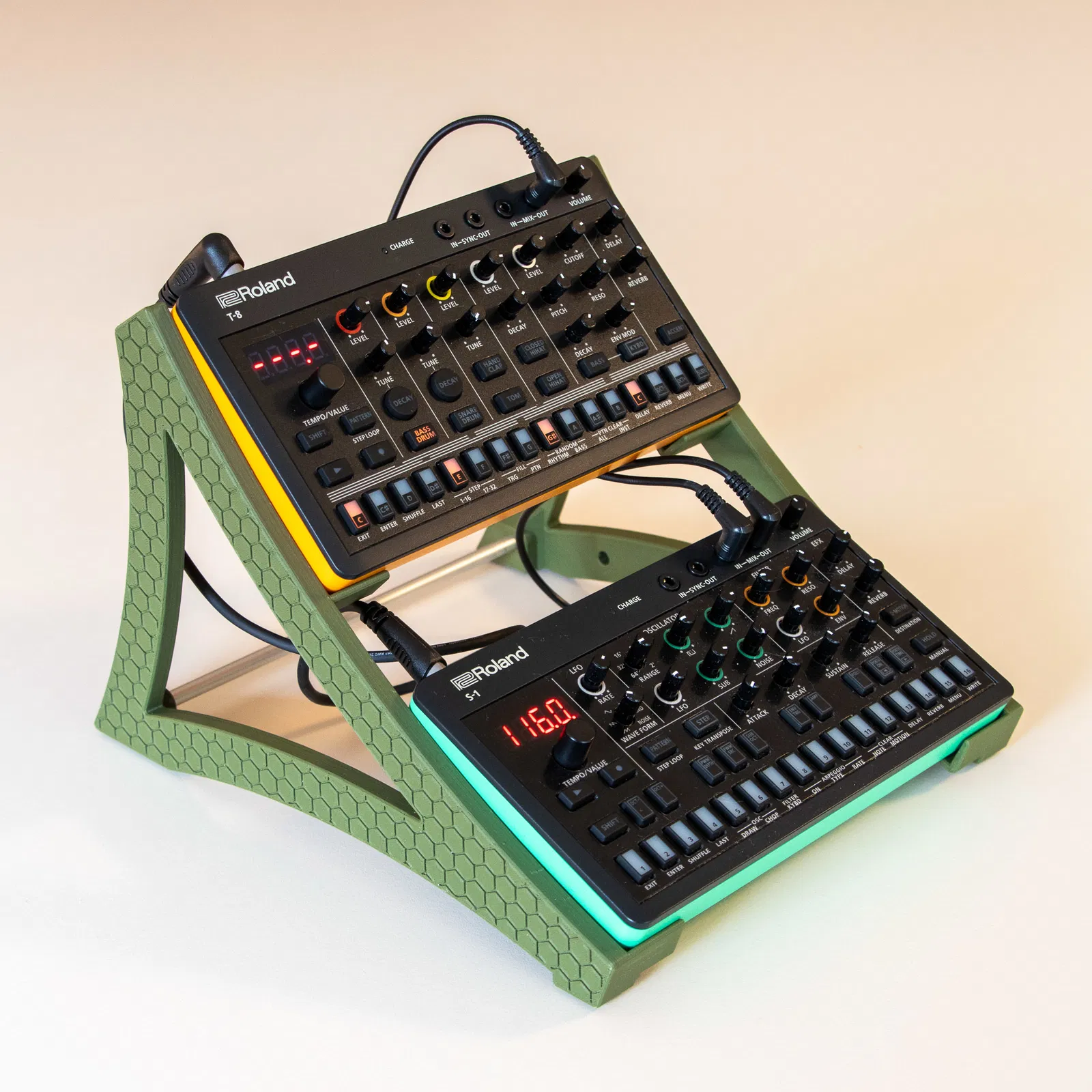

Gác để bàn cho 2 máy Roland AIRA Compact. Thiết kế 3 vòng cung.

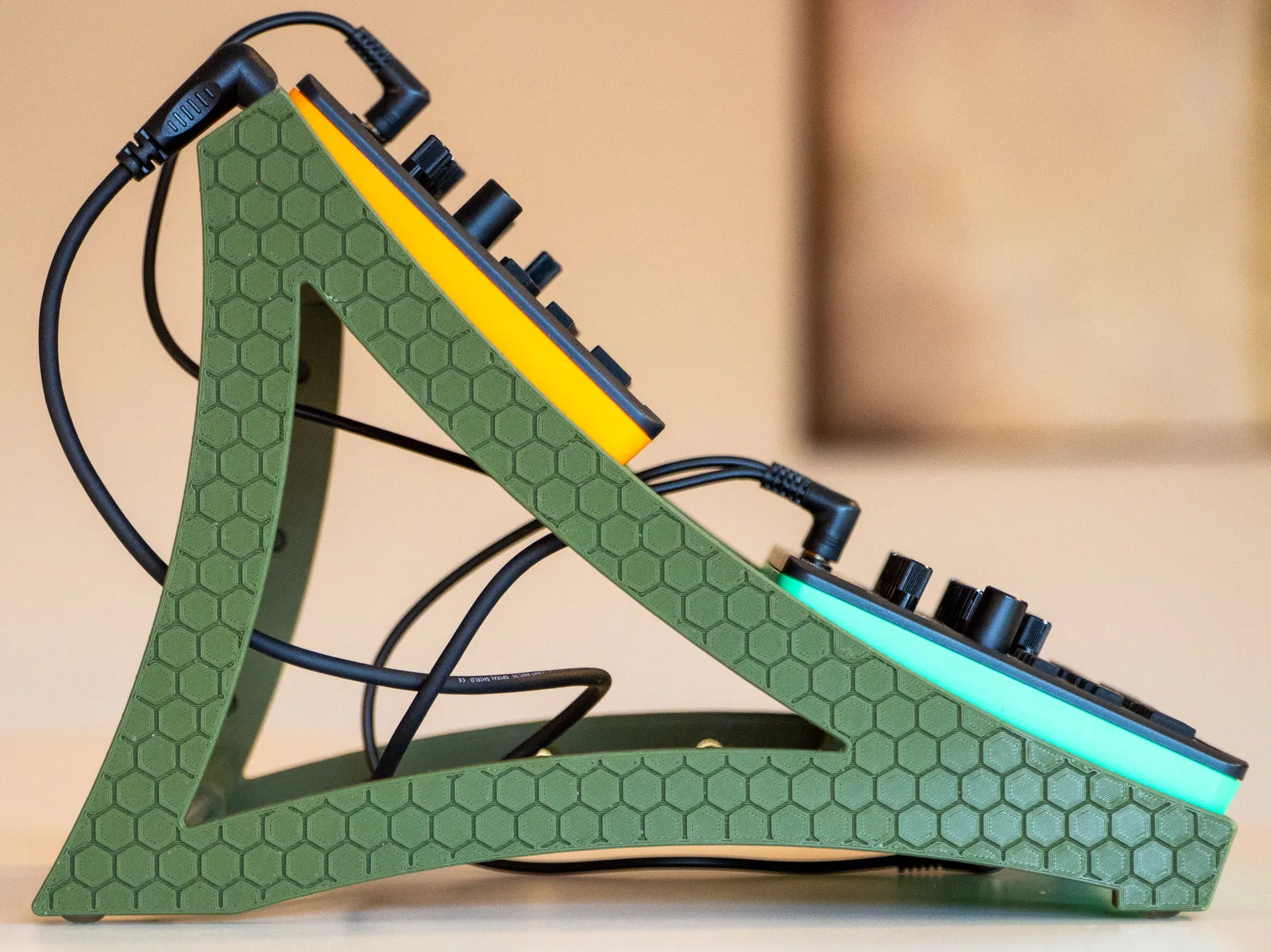

Góc nghiêng của bệ: 25° và 45°

Có 2 phiên bản:

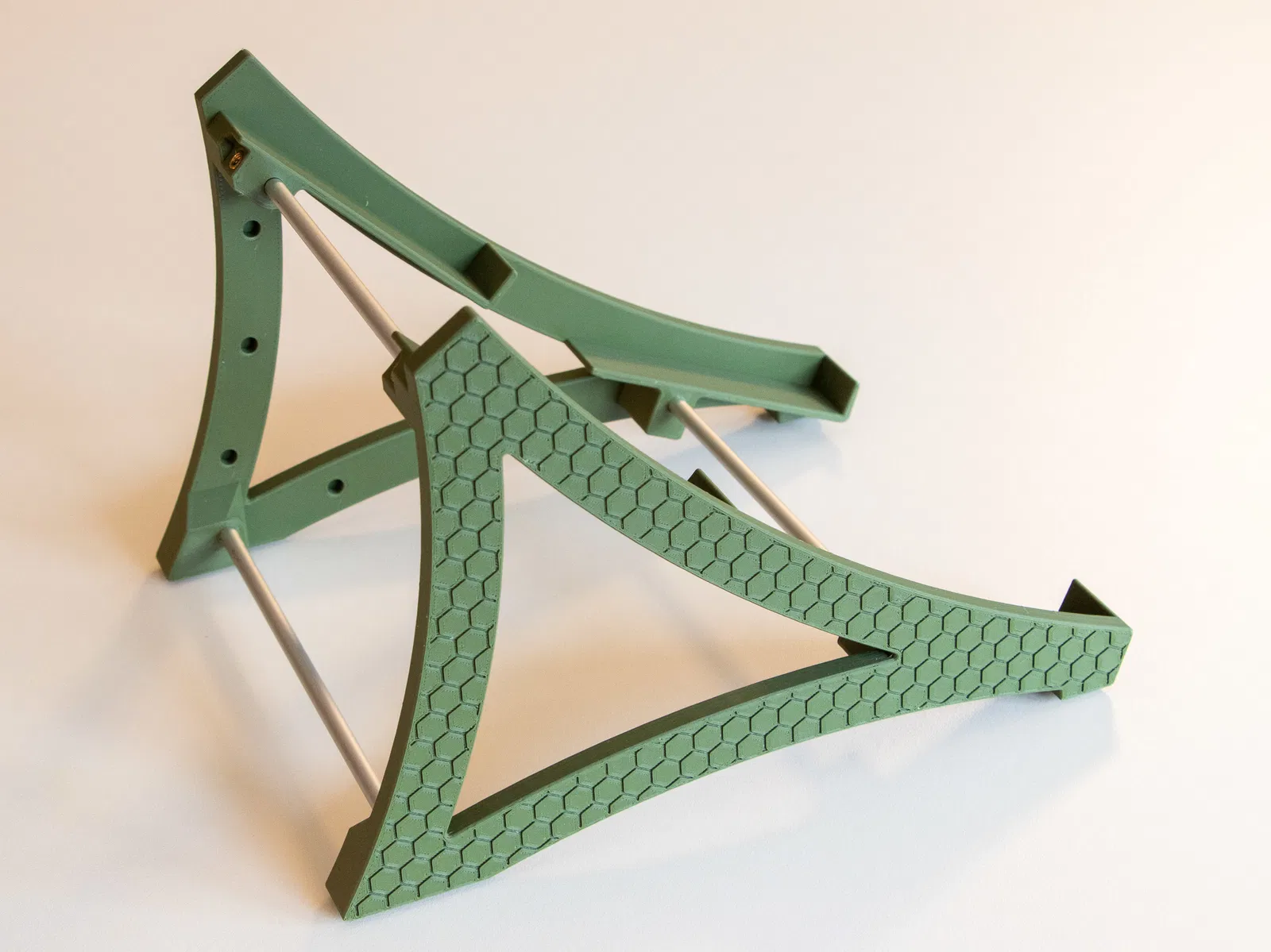

• có hoạ tiết rãnh lục giác
• trơn

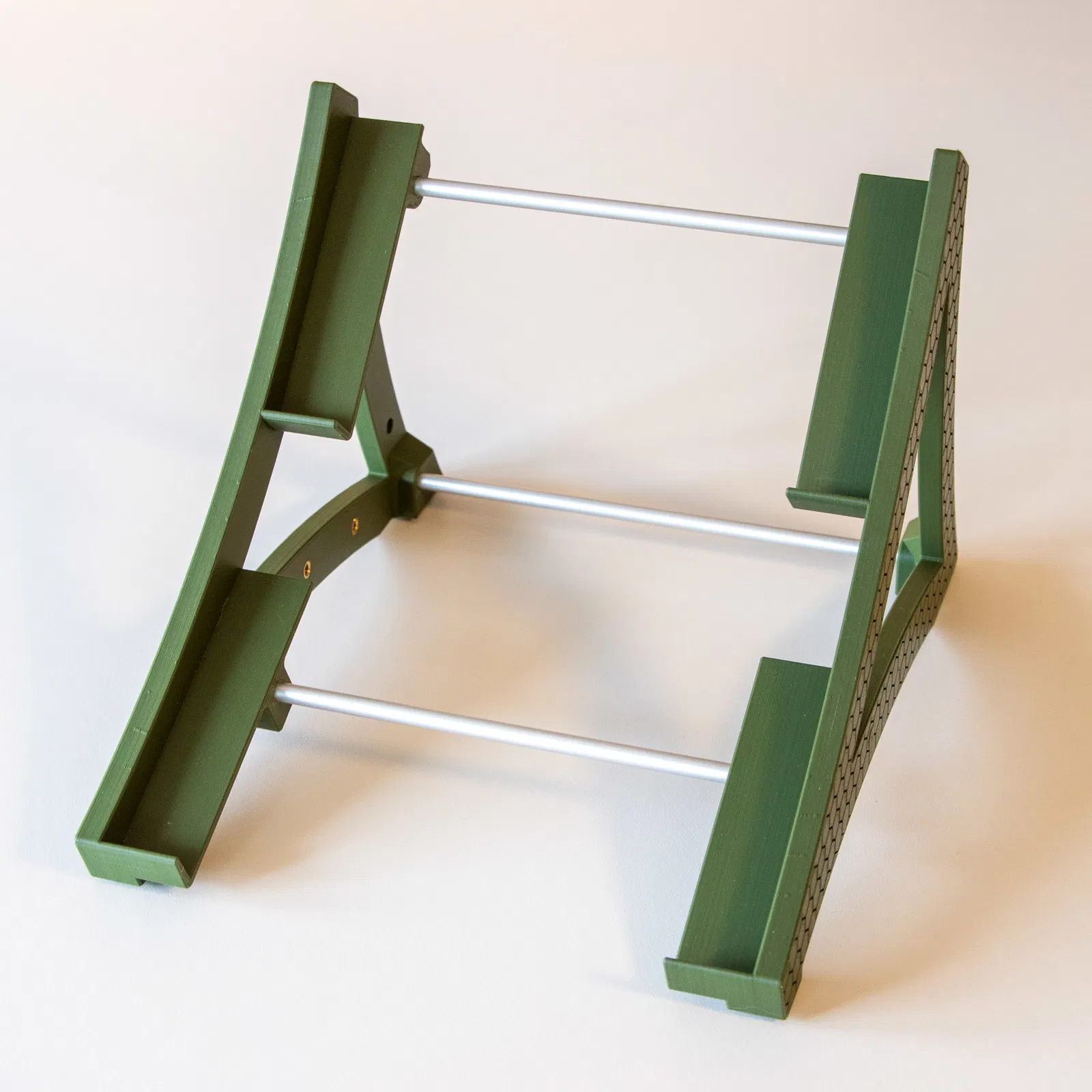

Lắp ráp cần 3 thanh rod để giữ hai bên lại với nhau. Mình dùng thanh nhôm đặc. Rod có thể dán keo cố định hoặc siết bằng grub screw và threaded insert. Nếu dùng keo, nhớ canh đúng khoảng cách giữa hai bên trước khi keo khô.

Phần cứng (Hardware):

  • 3x rod Ø6mm, dài 196 mm

  • tuỳ chọn để bắt vít:
    • 6× M4 threaded inserts (M4×8.1mm)
    • 6× M4 grub screws (M4×8mm)

  • 4x chân cao su Ø10mm, khuyến nghị dày 1.5–3mm.

Sáu lỗ ở mỗi mặt trong được thiết kế cho M4×4 threaded inserts, phòng khi cần gắn thêm thứ gì đó bên dưới các máy.

Mình in mẫu này bằng Matte PLA với nozzle 0.4mm, layer height 0.2mm, 3 perimeters và 5 lớp đặc top/bottom, 20% cubic infill. Không cần support. In với nozzle 0.6mm và layer height 0.3mm cũng ổn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
19,6 MB
File lớn nhất
5,4 MB
