Thrustmaster T-series NRG Quickrelease

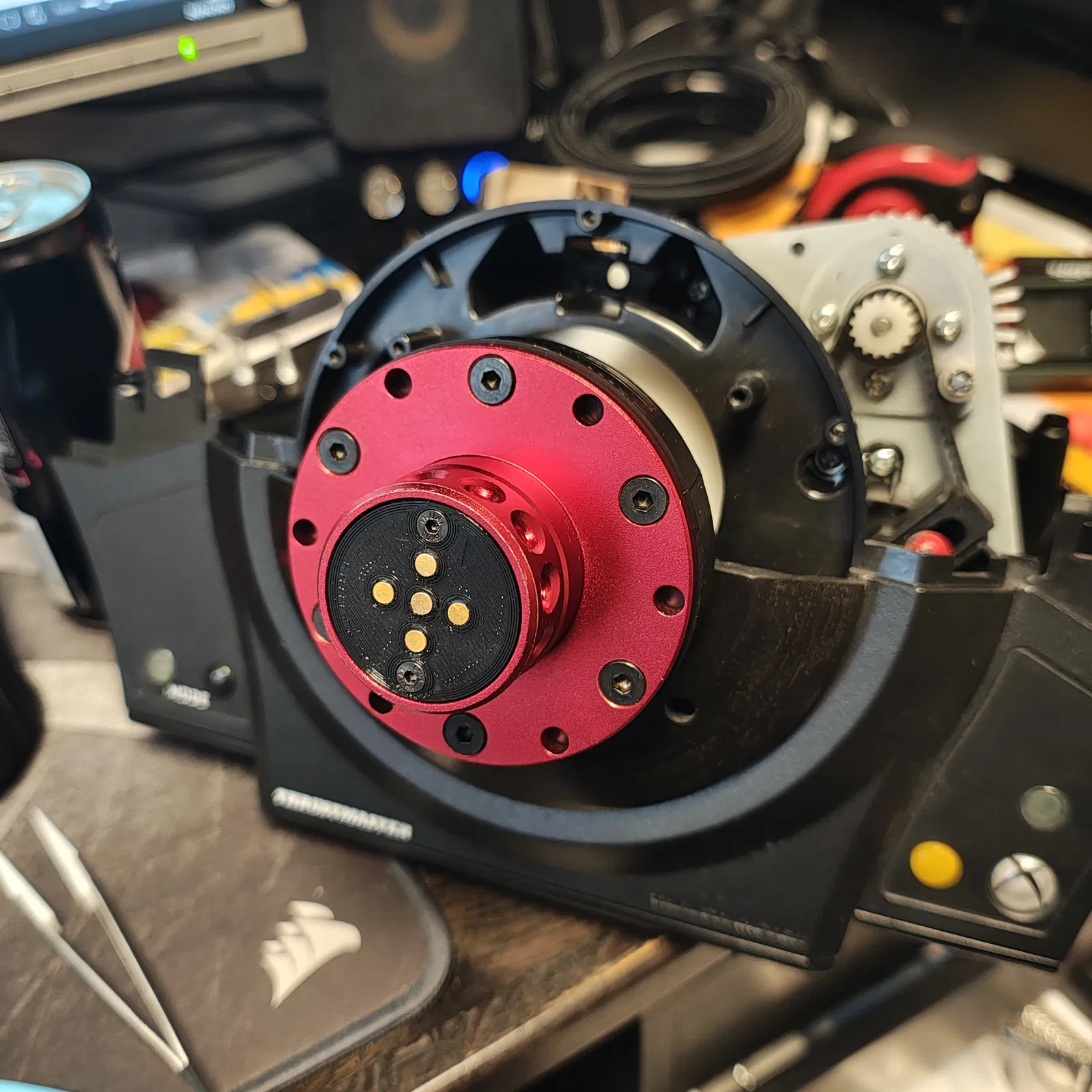

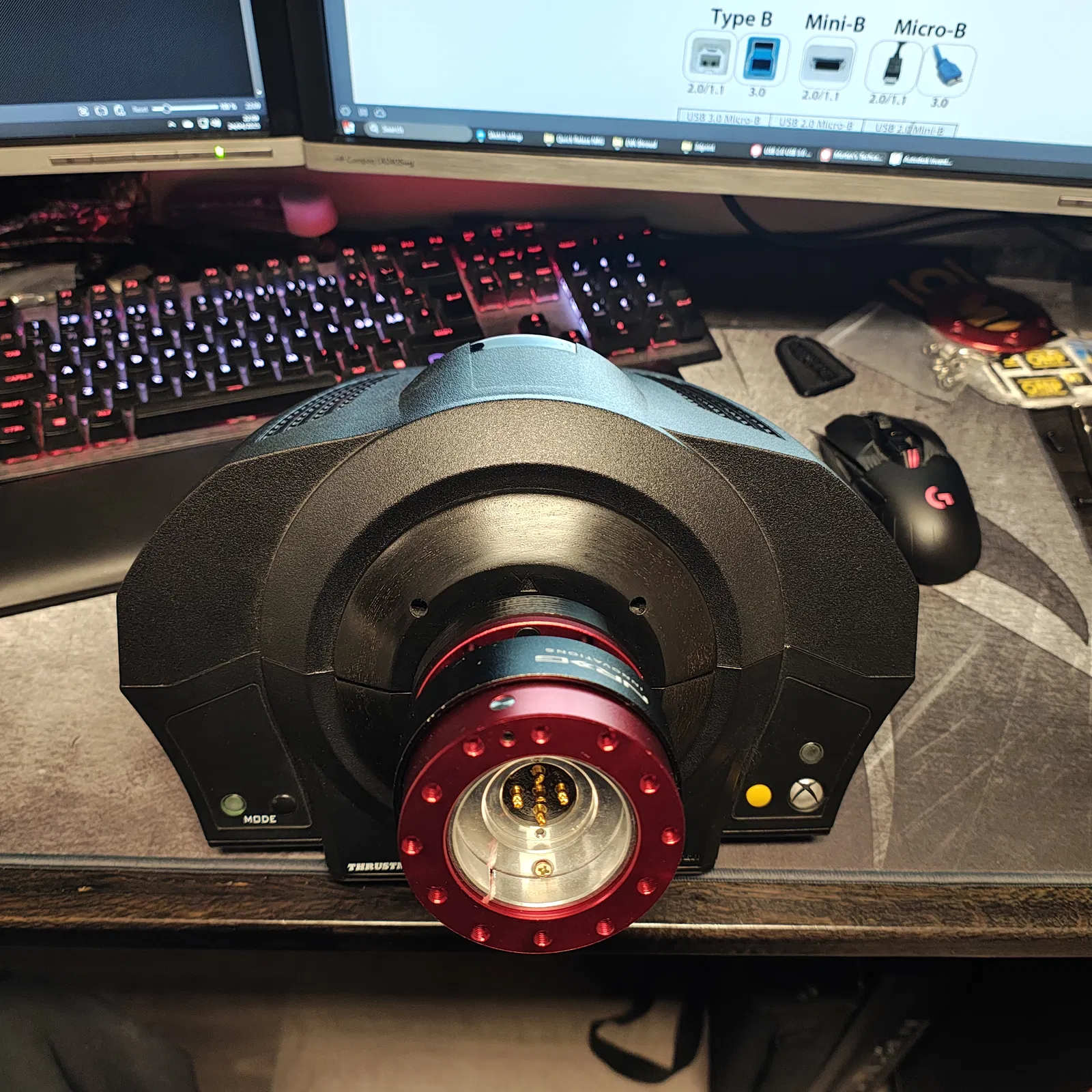

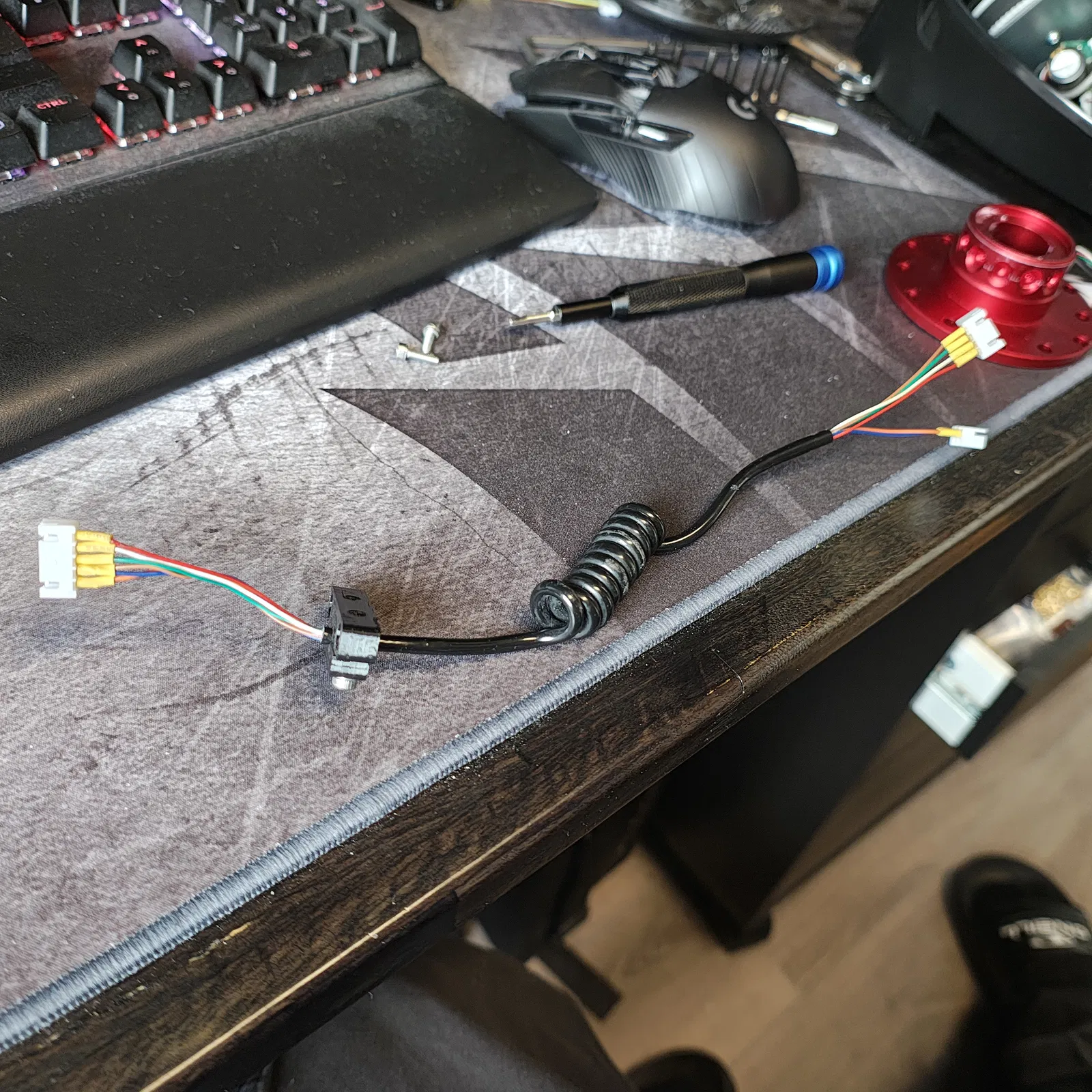

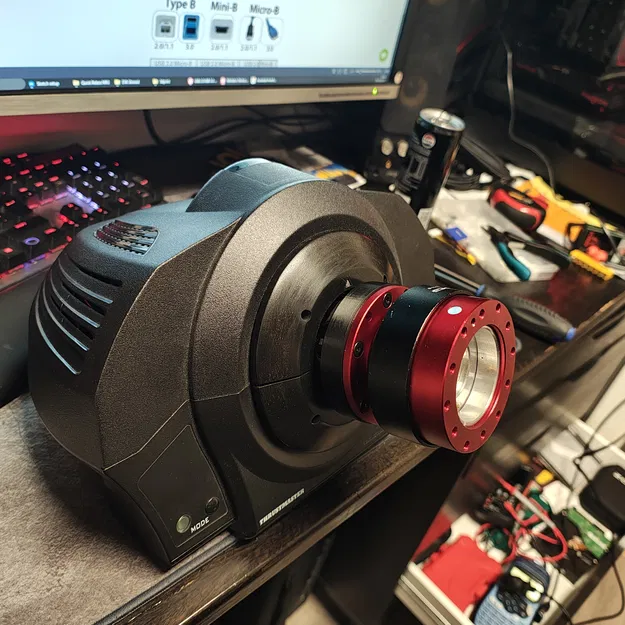

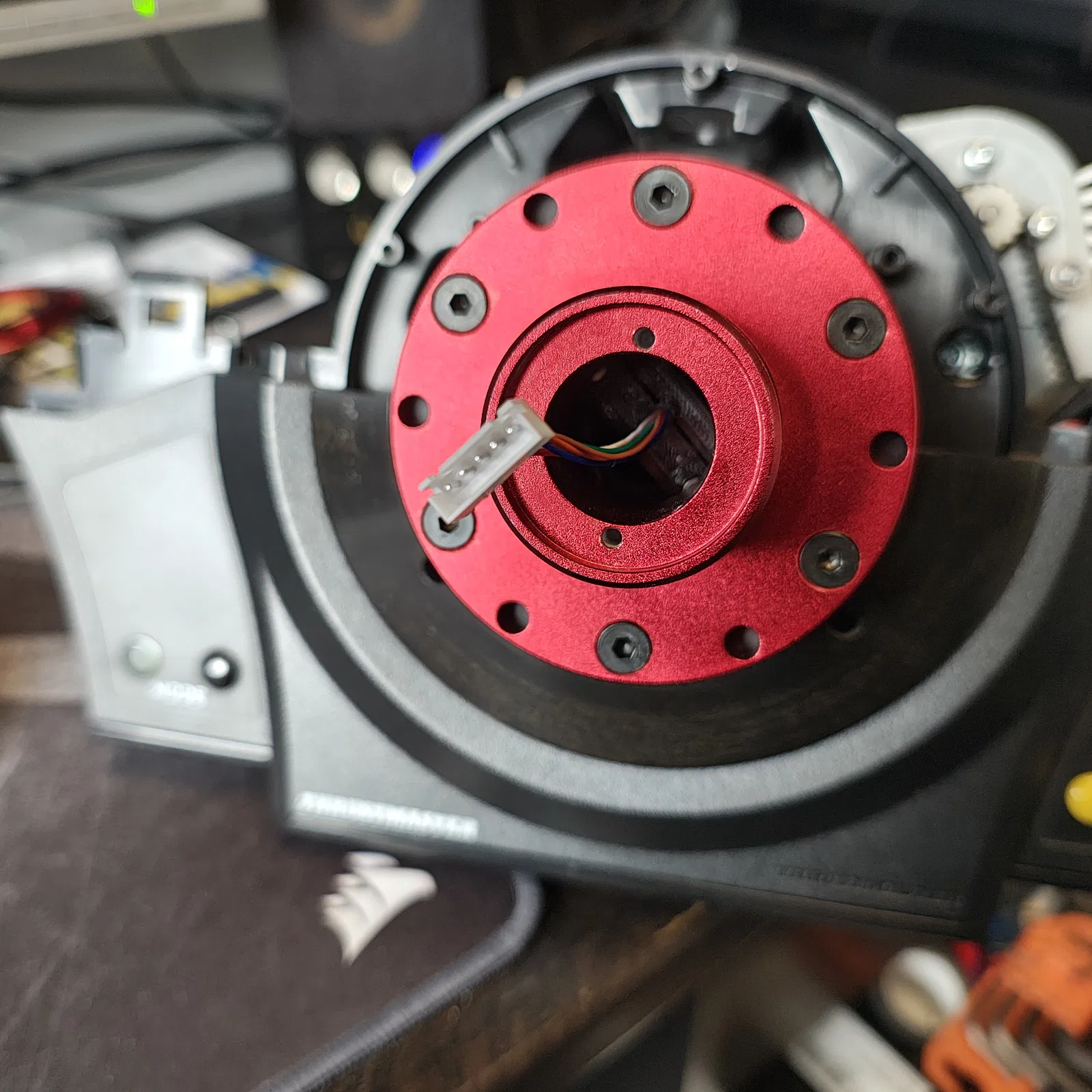

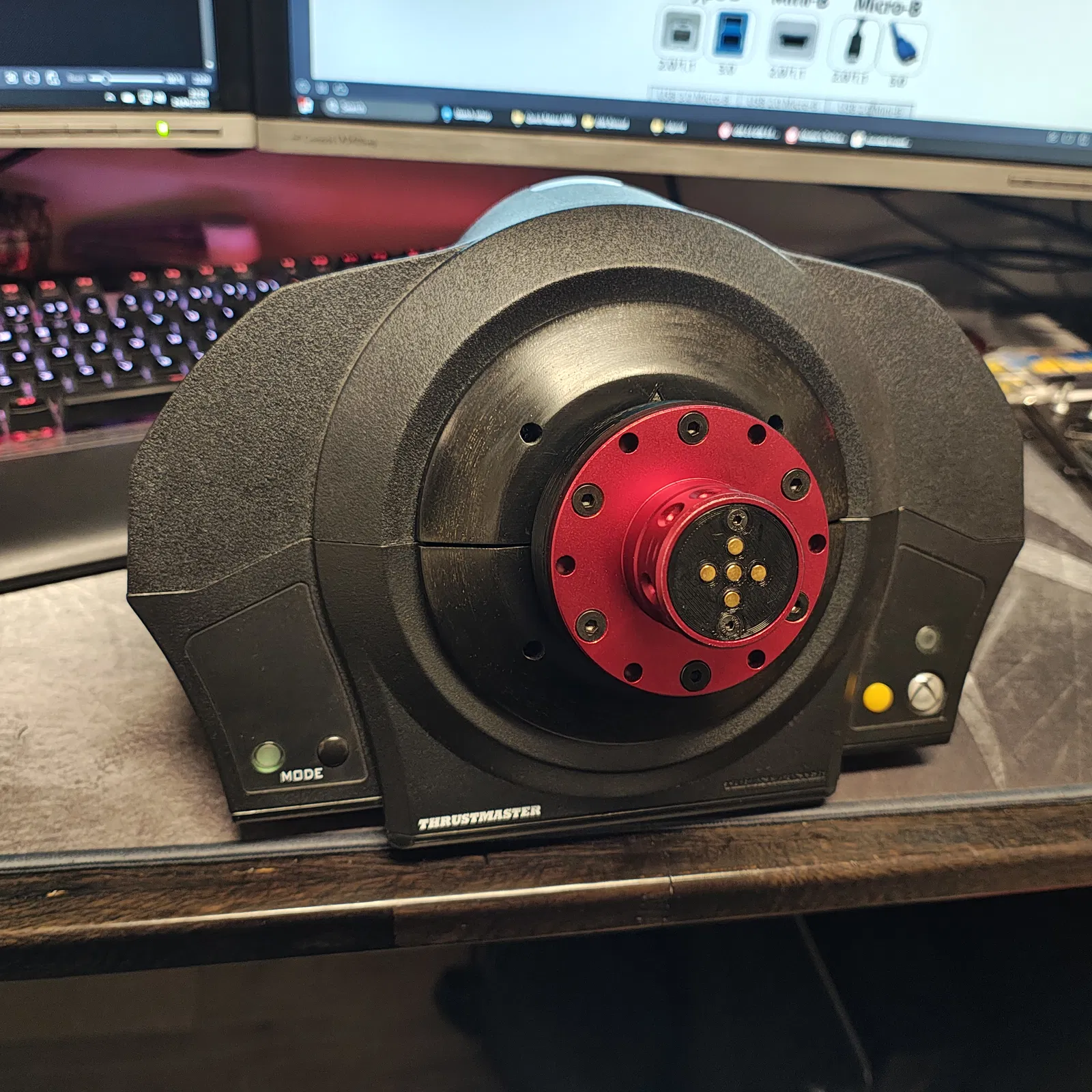

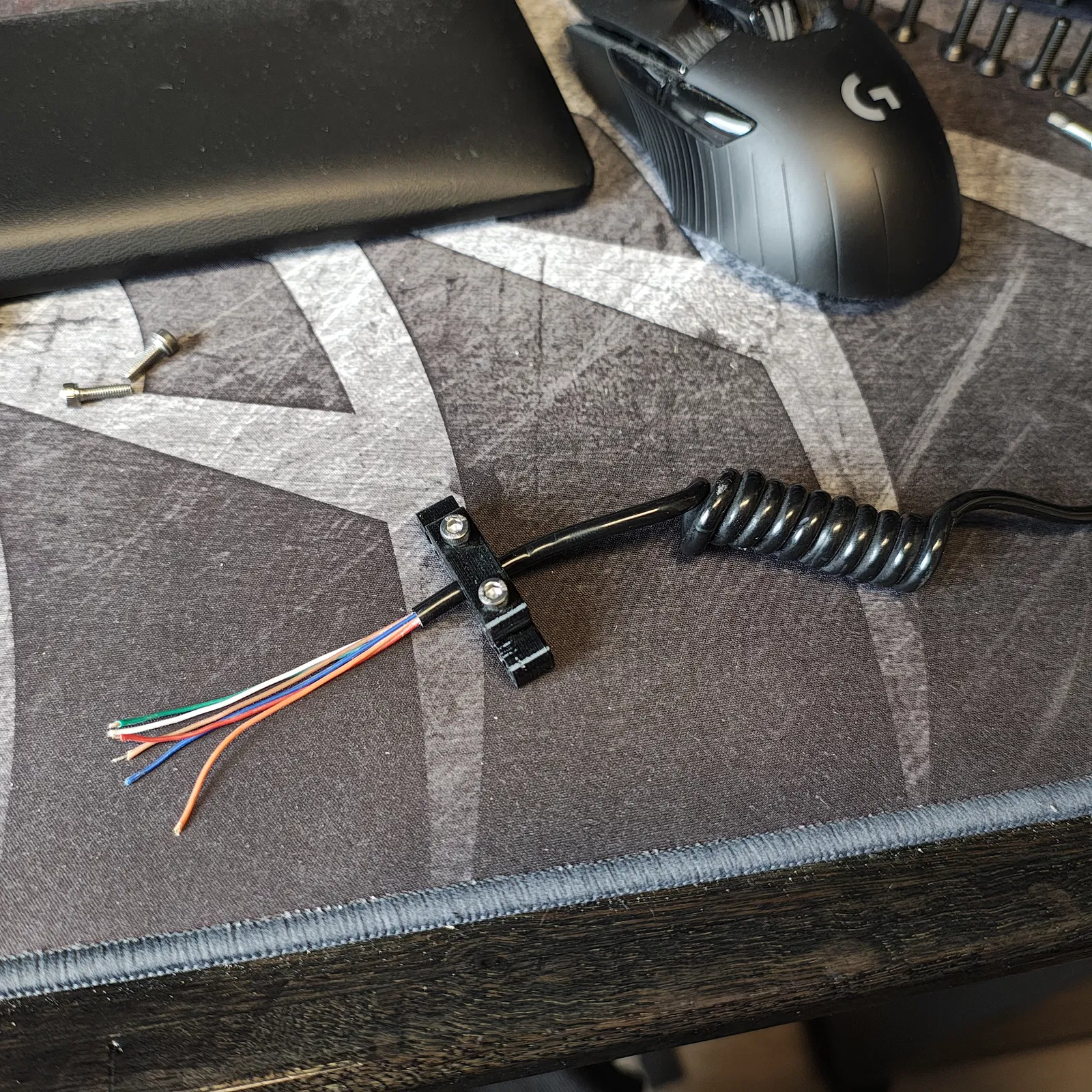

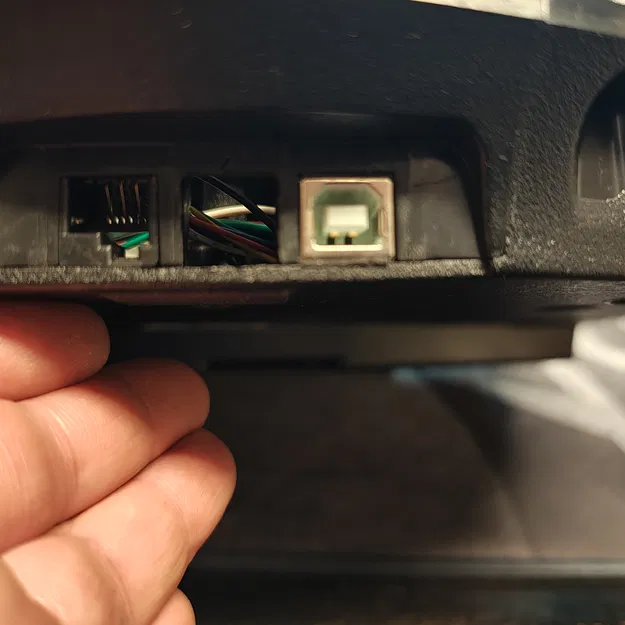

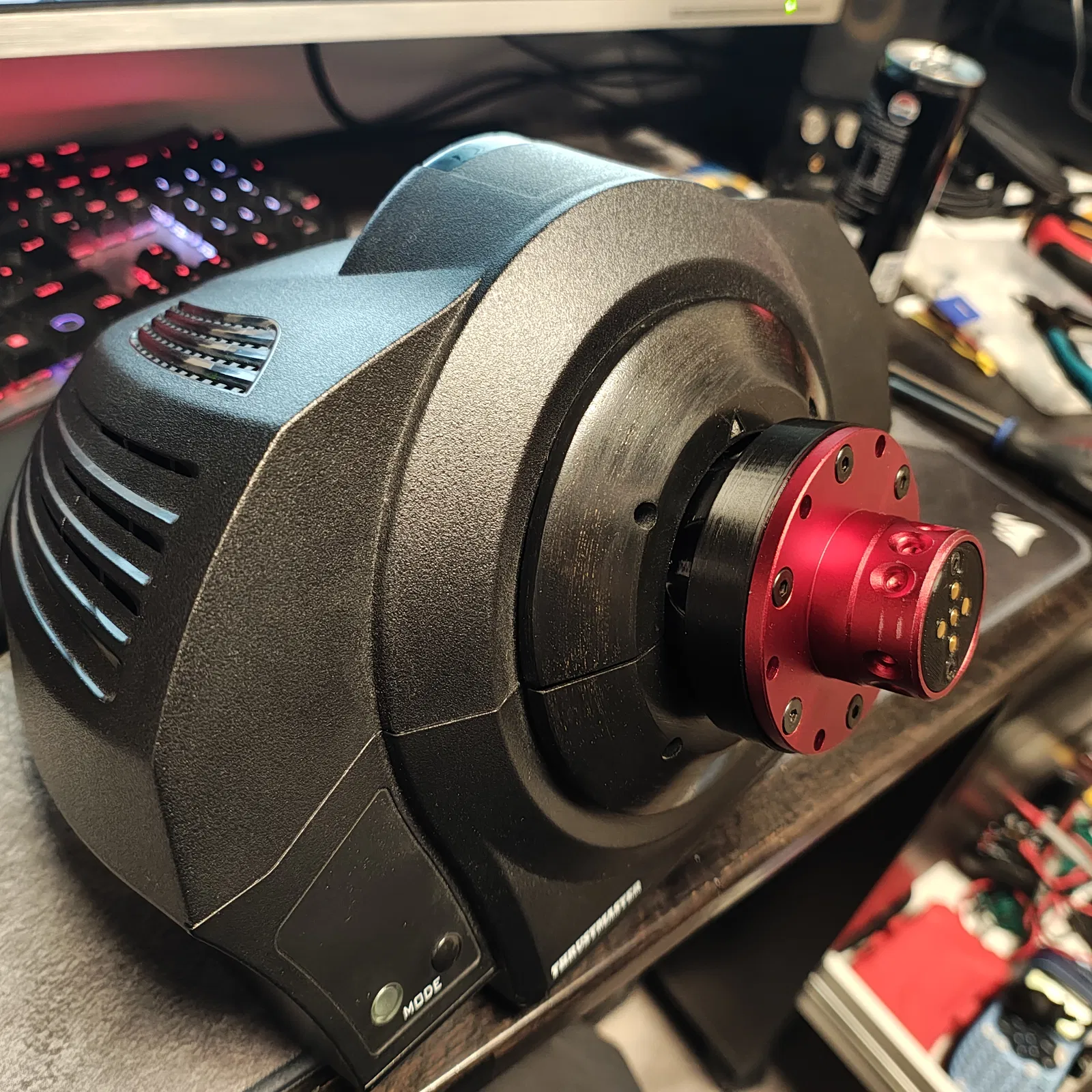

Hub thay thế cho Thrustmaster T-series (TX, T300) để gắn vô lăng chuẩn 70mm bolt pattern hoặc NRG quickrelease, đồng thời cũng fit với vô lăng Moza. Mình làm thêm một contact plate tương thích với vô lăng Moza; theo cách mình đi dây thì nó sẽ xuất USB 2.0 trên 4 pin, và 12V trên 1 pin, để bạn có thể nối vô lăng tự chế dùng USB, hoặc vô lăng Moza Bluetooth cần nguồn 12V. Hy sinh cáp xoắn (spiral cable) zin của Thrustmaster, hàn một đầu vào contact plate và làm một cổng USB type B ở phía sau base.

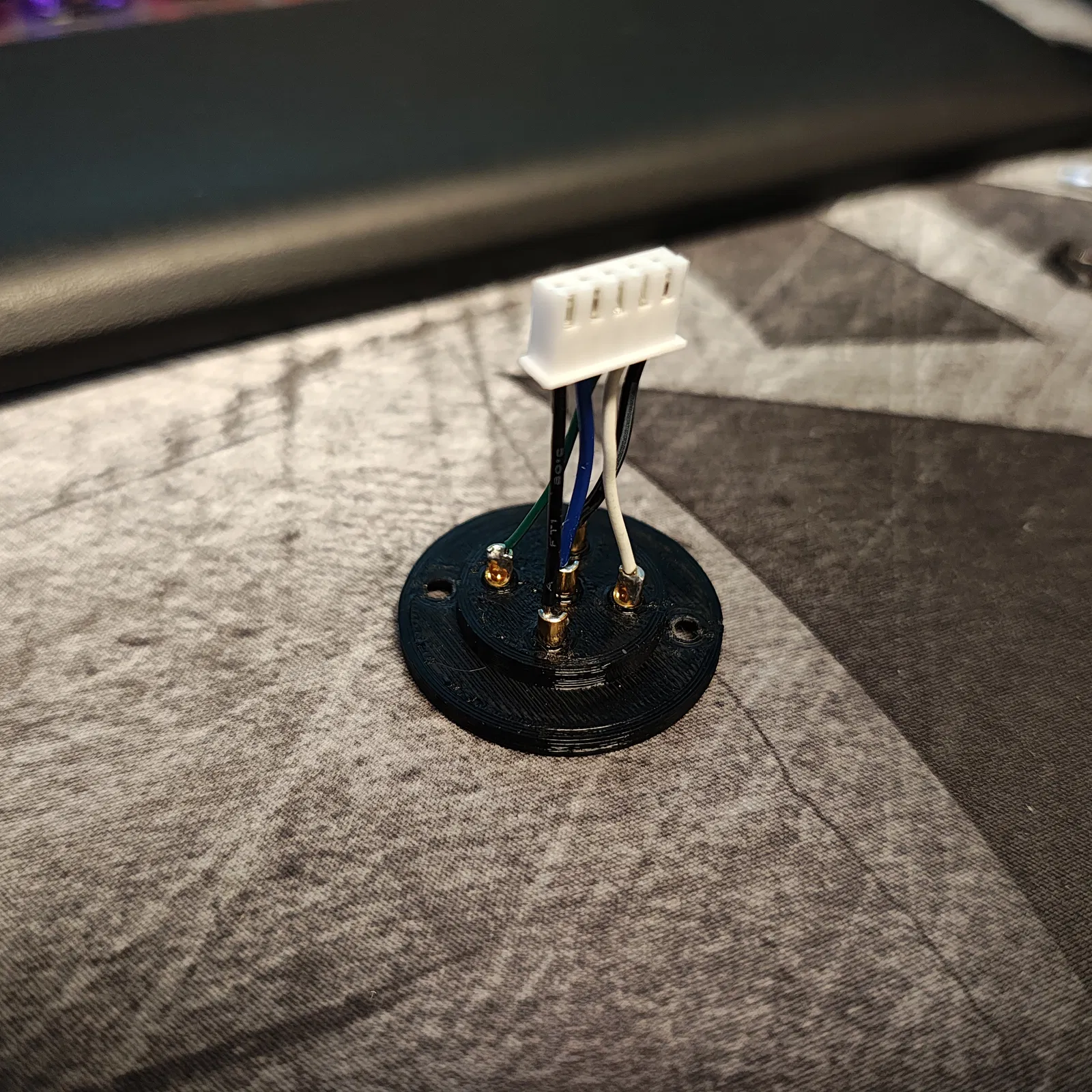

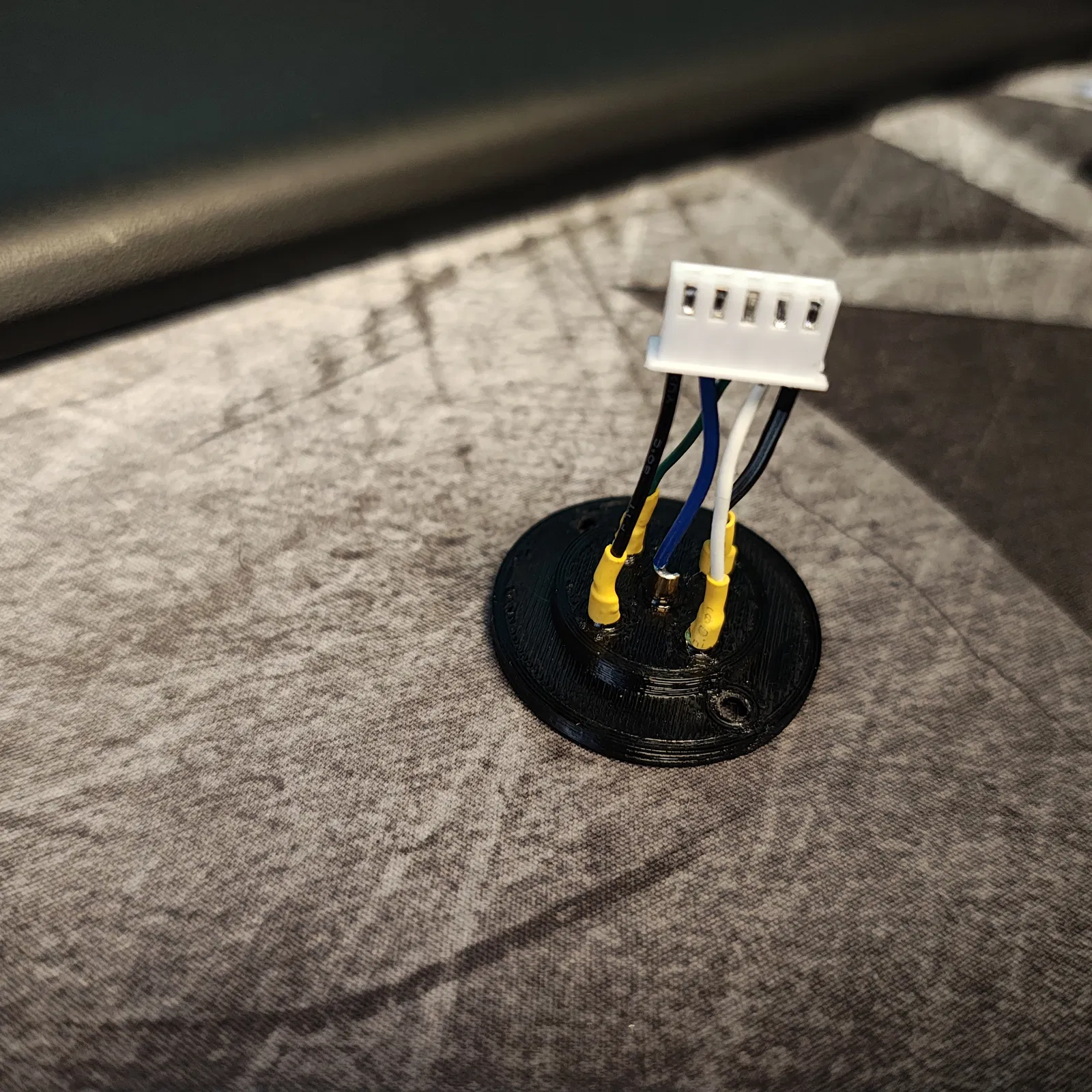

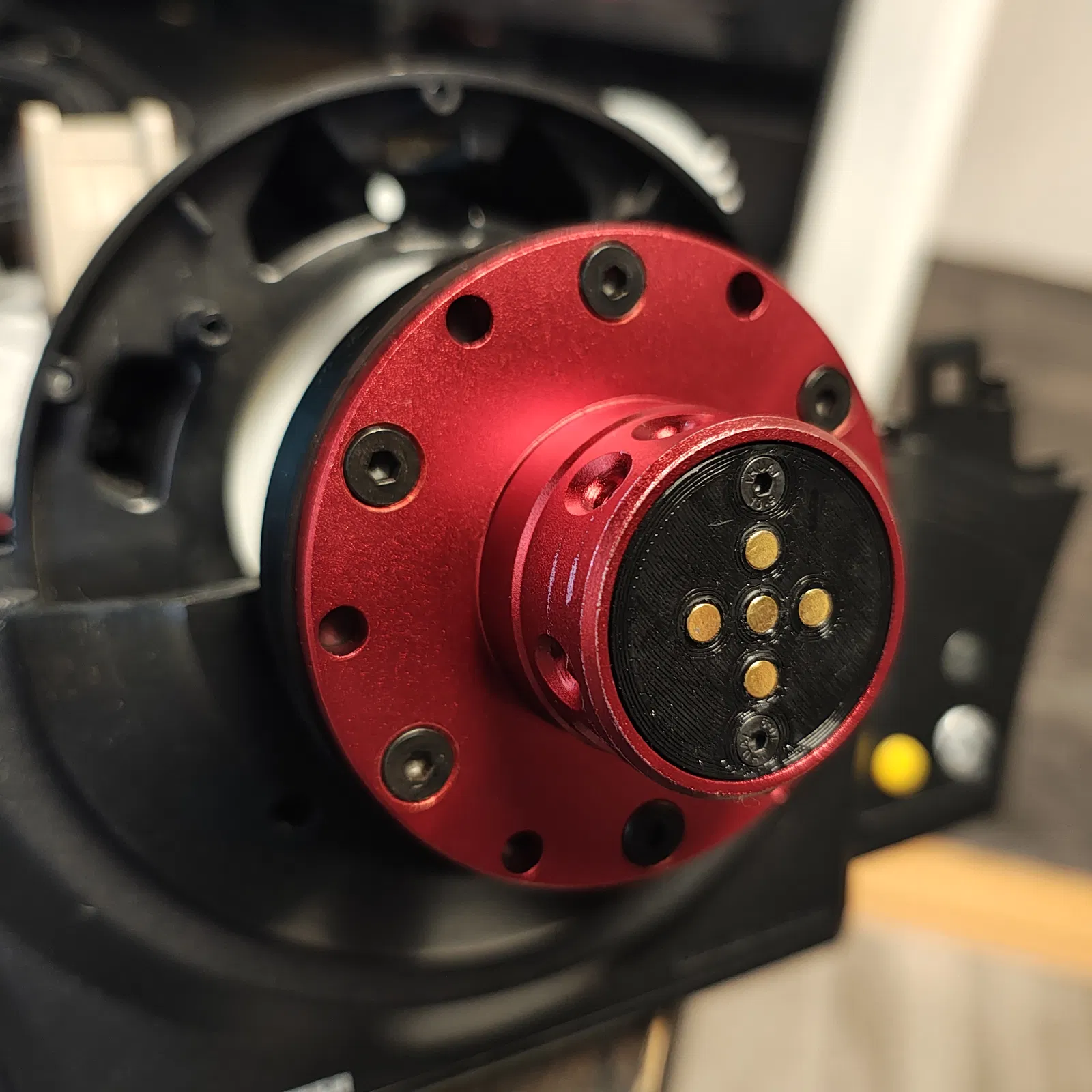

Các contact plate được thiết kế cho pogo pin loại spring-loaded, bạn sẽ cần 5 cái TC40-100WR và 5 cái M3228-W. Bạn cũng sẽ cần vài M3 heat inserts và phần cứng cho kẹp dây (wire clamp). Và bu-lông/đai ốc M5 để bắt phần NRG base mount vào adapter của mình.

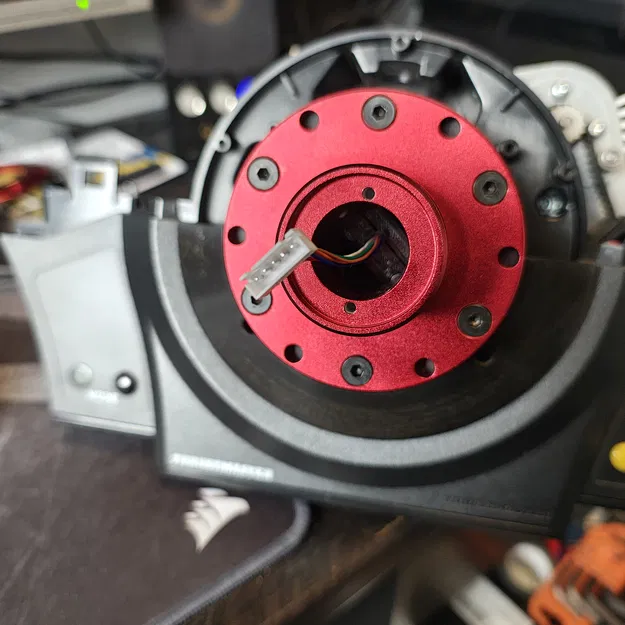

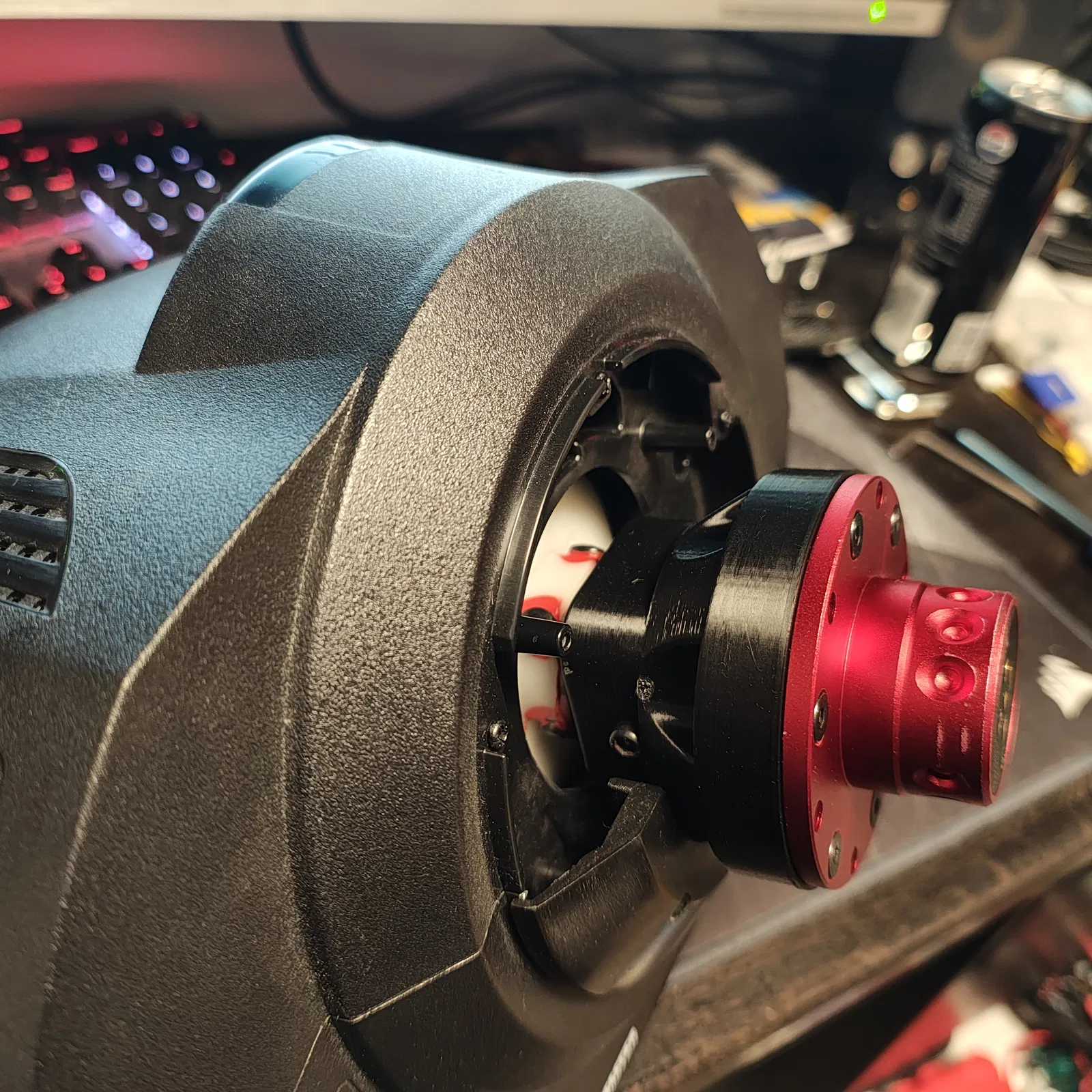

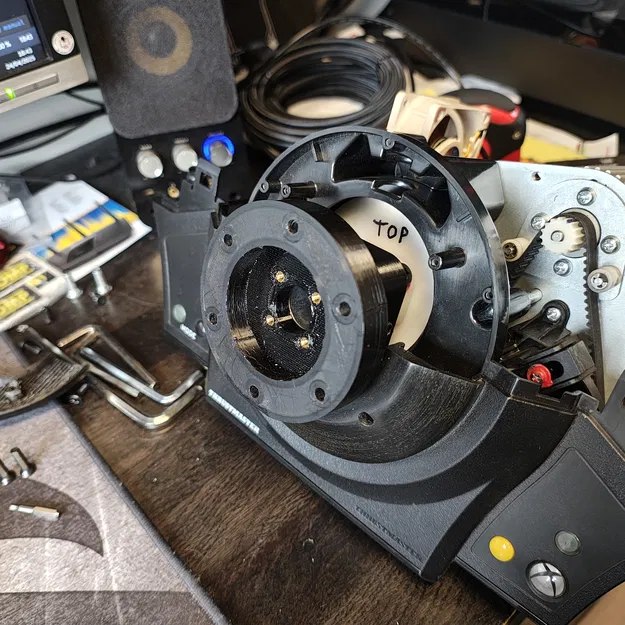

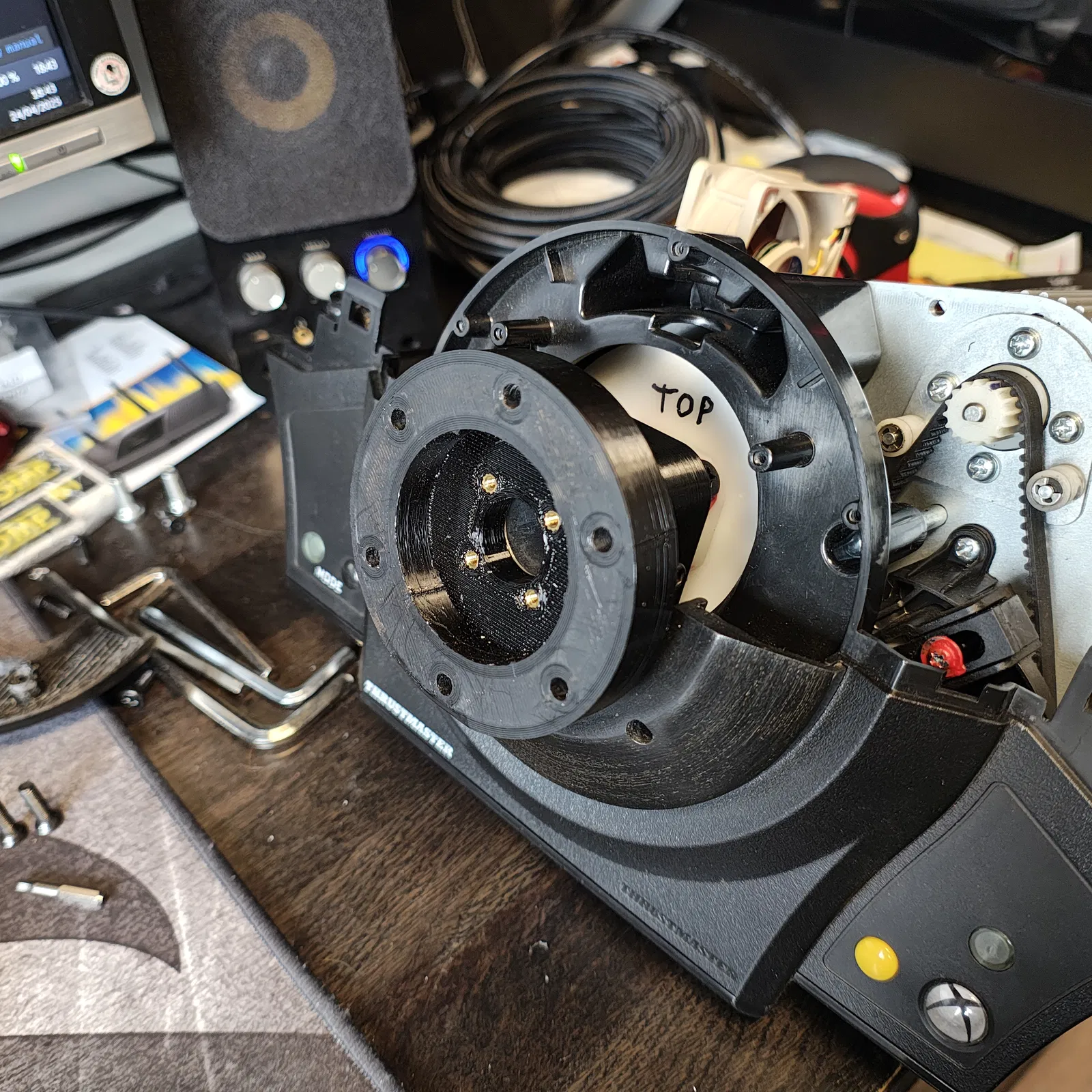

Tháo phần inner part của adapter Thrustmaster bằng 4 con ốc bắt vào trục (axle). Nếu xui như mình mà ốc bị gãy, mình đã chừa sẵn 2 lỗ M5 ở hai bên; bạn có thể dùng mũi khoan 4.2mm khoan ở hai mặt bên, rồi taro ren M5 để dùng 2 bu-lông M5 siết cố định adapter mới.

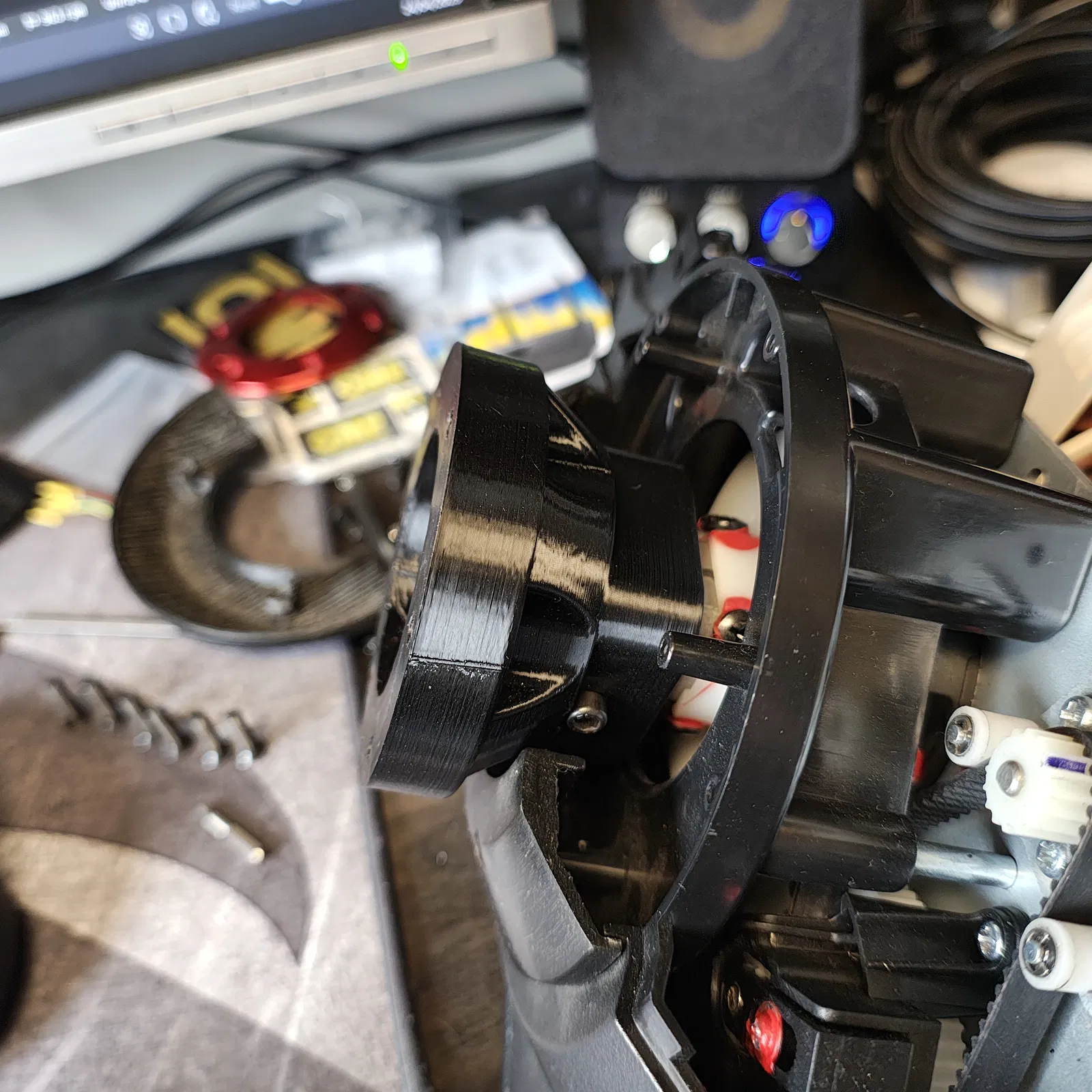

Ngoài ra còn có một base ring 2 mảnh (tùy chọn) để dễ tháo lắp và tiện mở base lại sau này.

Vô lăng mình dùng cho hub này:
