Module Xerxes Pi LabStack
Bản mod của “Front Cap” trong Xerxes Pi Single Case để gắn vừa ngàm LabStack. Cho phép lắp 2 bo Xerxes Pi lên rack bằng chỉ 1 ô module, in kèm thân Wingman, lắp friction fit và khuyến nghị dùng mounting sled.
Mô tả

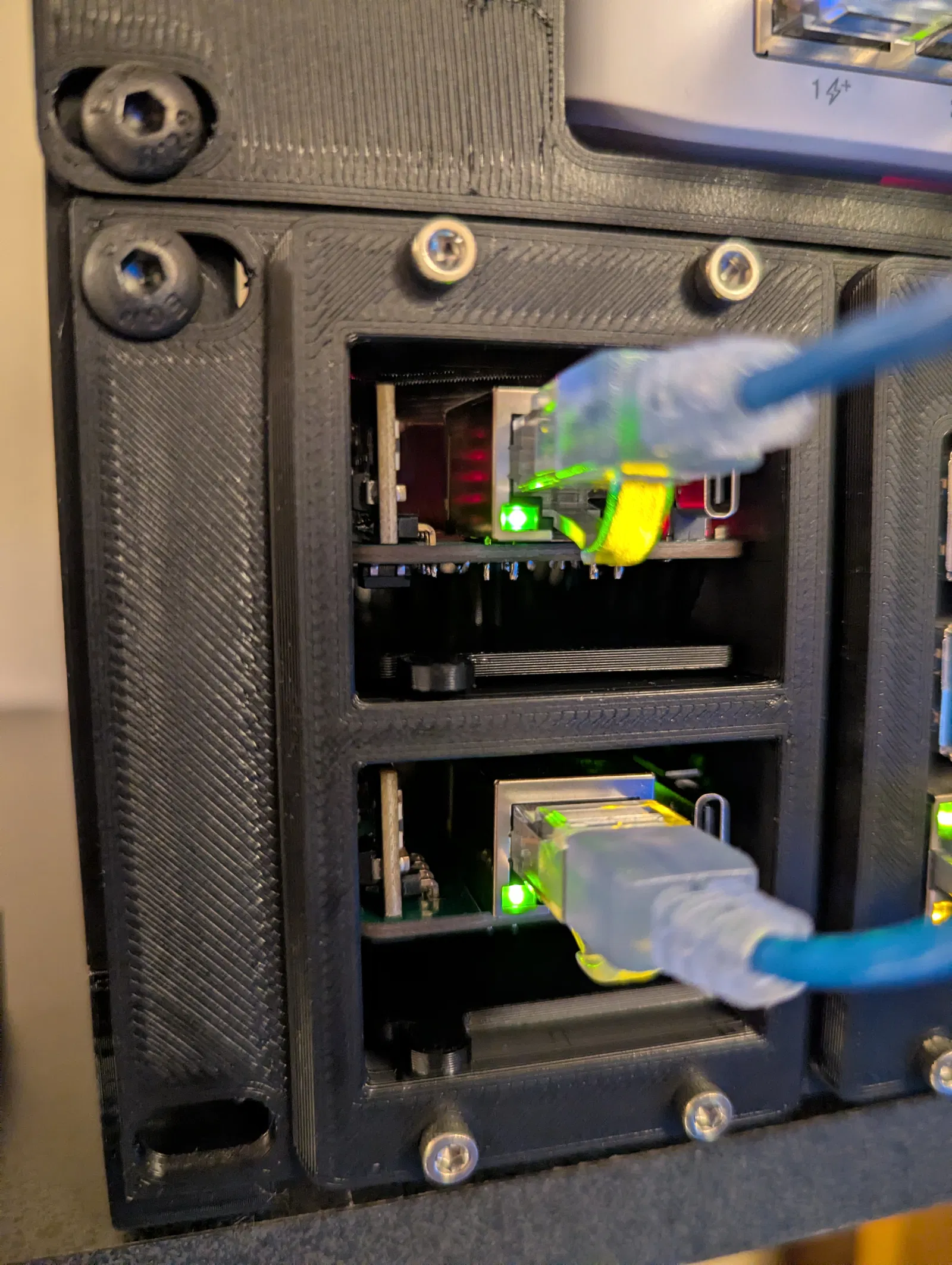

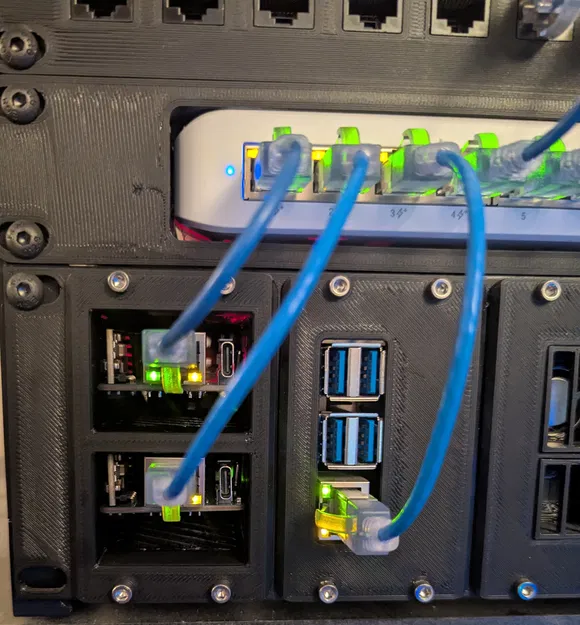

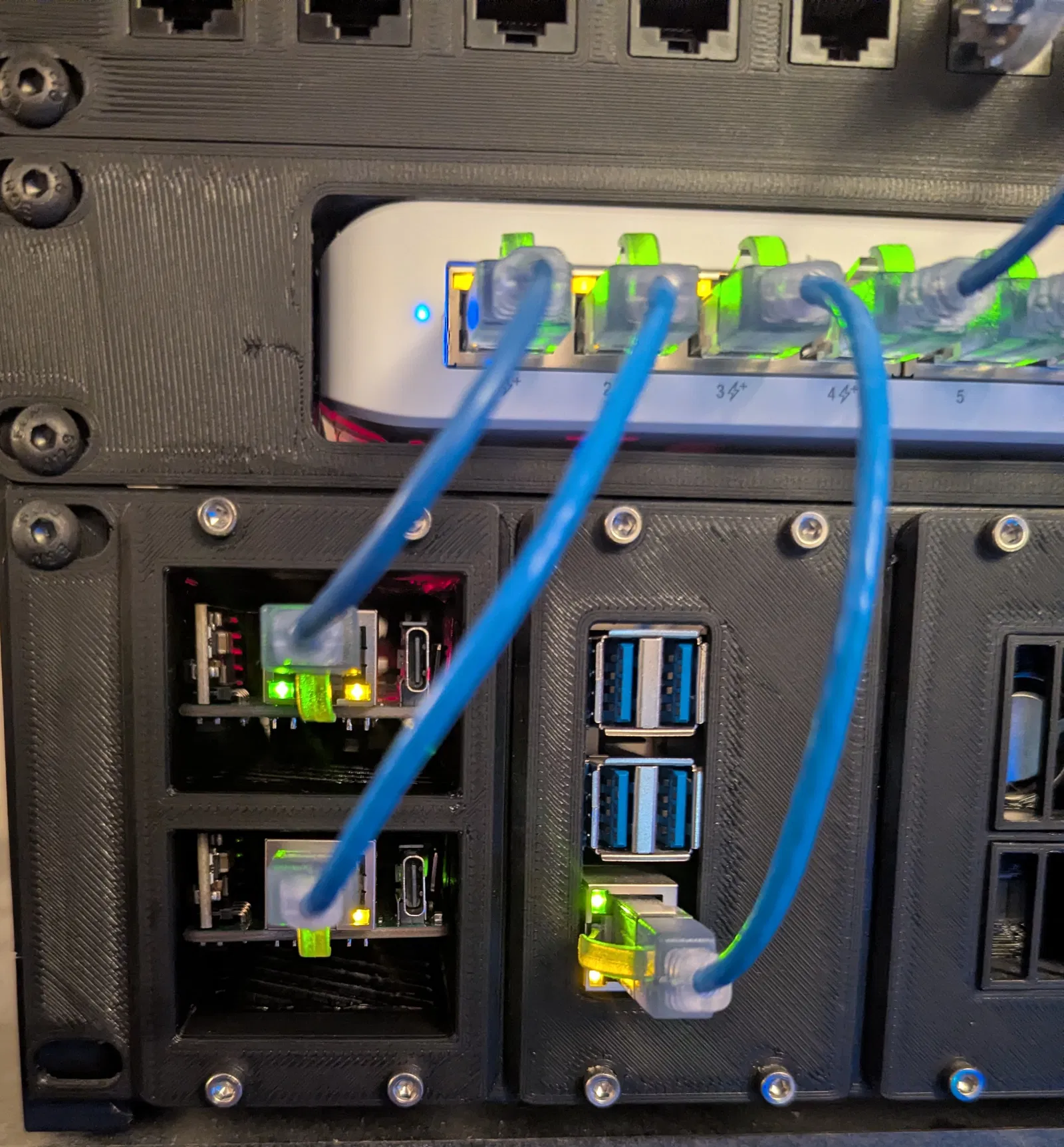

Mình nhận được 2 bo Xerxes Pi từ Kickstarter và muốn gắn chúng lên rack LabStack của mình nhưng chỉ dùng đúng 1 ô module LabStack. Mình ghép/remix nhanh cả hai mẫu trong FreeCad và giờ đã lắp lên rack chạy ổn rồi.

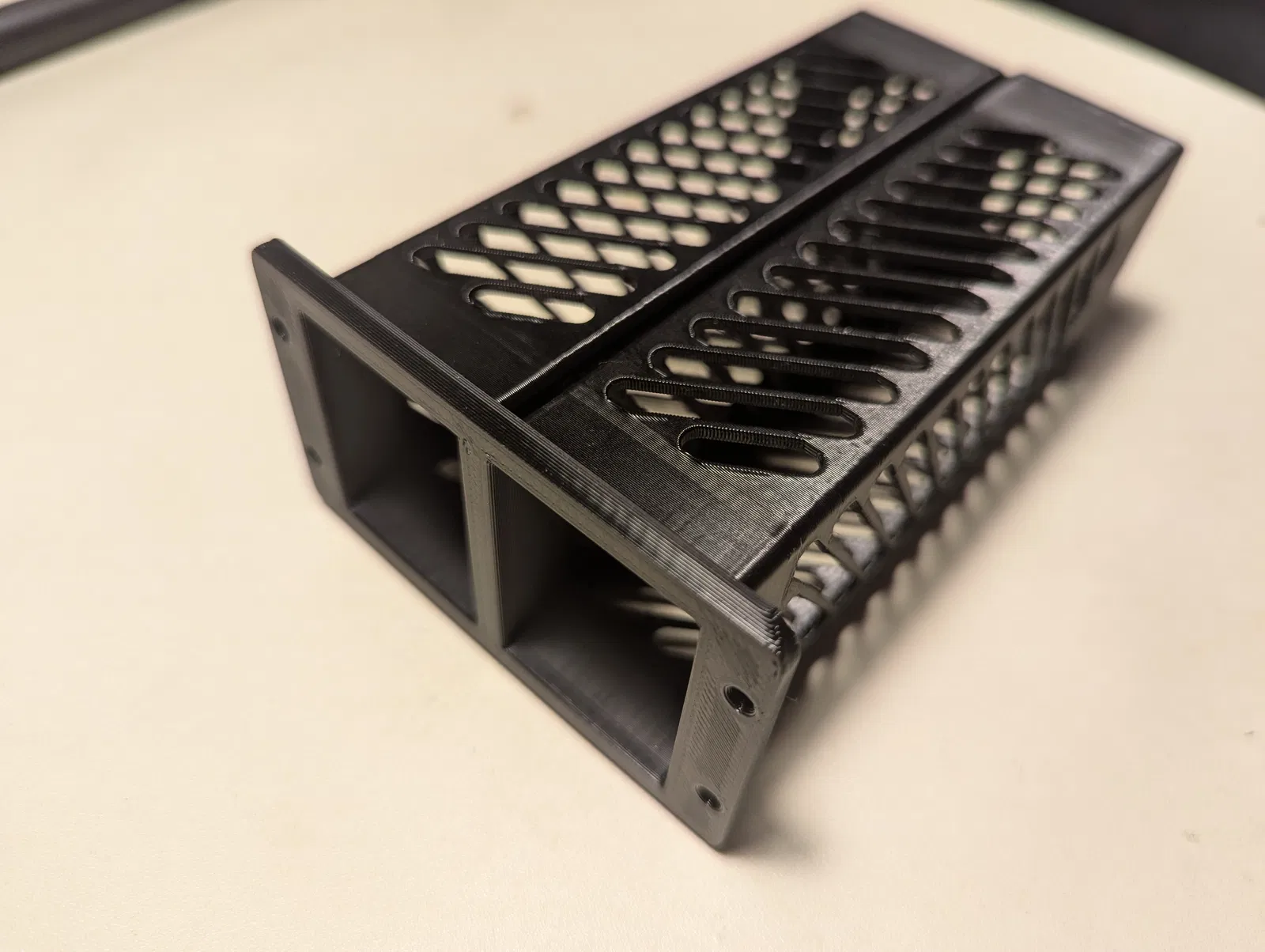

Printing: Bạn nên in cái nắp (module cover) của module này, rồi in thêm phần thân chính của Xerxes Pi Single Case (Wingman) và (tuỳ chọn) end cap. Bạn có thể tìm hai model đó tại đây:
Print Settings: Mình in bằng Prusament PETG với profile 0.25 SPEED trên máy Core One.

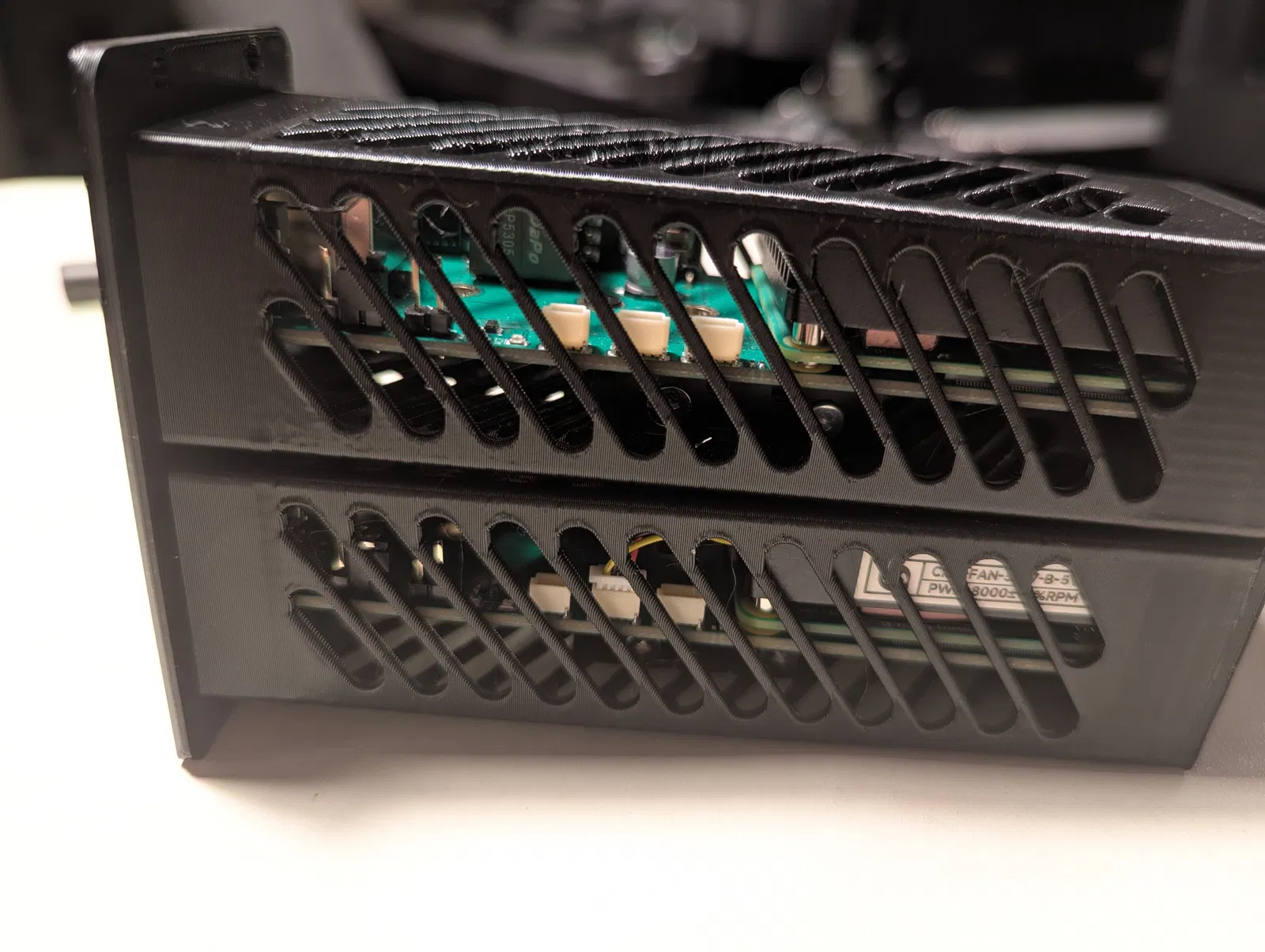

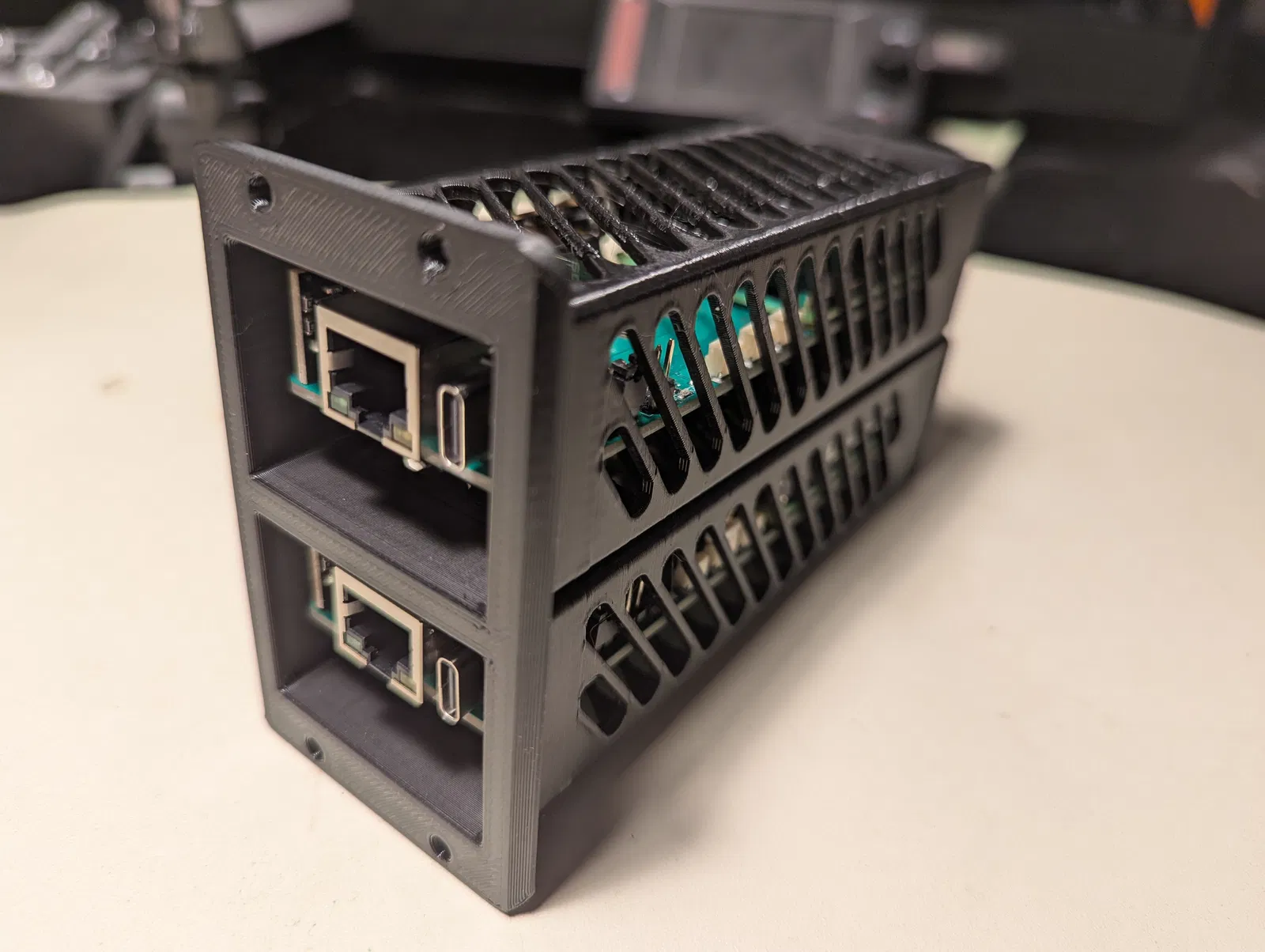

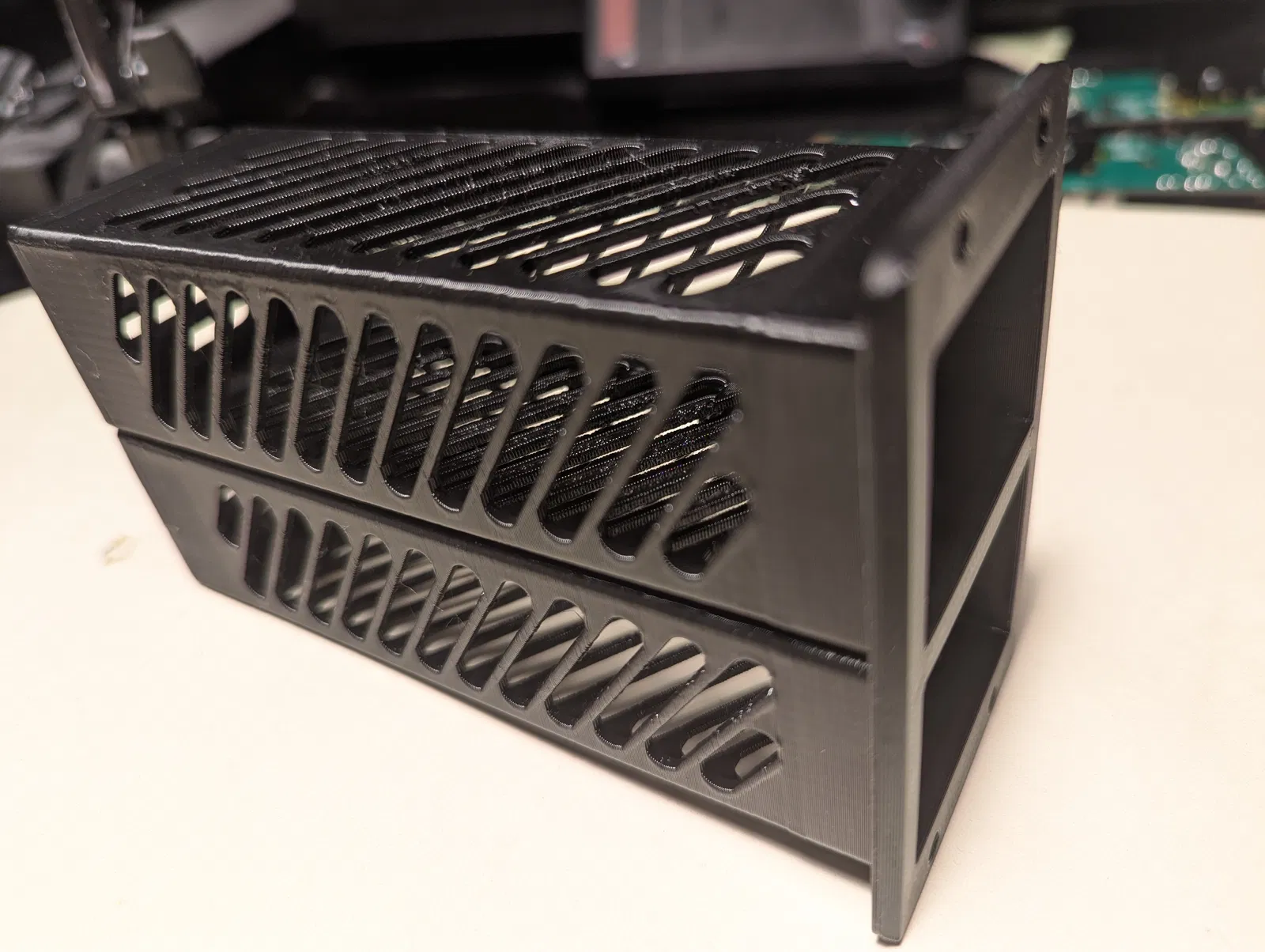

Module Assembly: Phần front cap và phần main case khớp với nhau dạng friction fit. Hơi khít nhưng vẫn lắp được nếu bạn canh nghiêng nhẹ cho đúng góc, rồi khi cả 4 góc đã thẳng hàng thì ấn thêm lực một chút.
Usage Notes: RapidAnalysis có đăng một model mounting sled, bắt vít từ bên dưới vào heatsink CM4/5 bằng vít M2 dài 16–20mm. Lấy model tại đây:

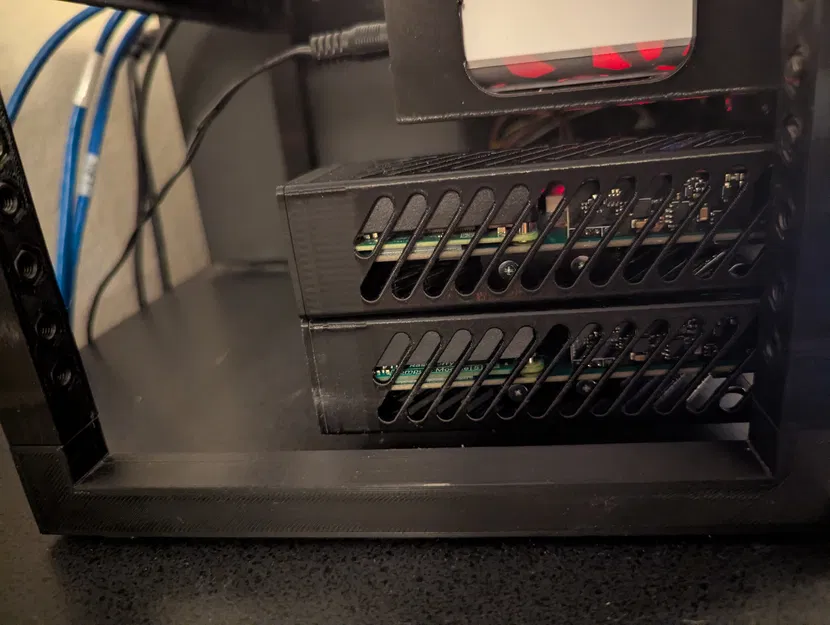

Mình rất khuyến nghị dùng sled với module LabStack này. Lúc đó module Xerxes Pi sẽ nằm rất khít và chắc trong ngàm. Nếu bạn không dùng ổ M.2, hoặc không dùng heatsink M.2, thì có thể dùng nguyên mẫu sled họ đã đăng.
Mình đang làm một bản chỉnh sửa sled để phù hợp với các heatsink SSD M.2 2242 cao hơn.
