Module LabStack gắn Sensirion SEN55
Mẫu LabStack Module để gắn cảm biến chất lượng không khí Sensirion SEN55, kết nối Raspberry Pi hoặc vi điều khiển khác qua i2c. Có thêm grille cho lỗ hút/xả để nhìn gọn và thoáng hơn.
Mô tả
Mình muốn có cách gắn module Sensirion SEN55 vào hệ LabStack, nên mình làm mẫu này.

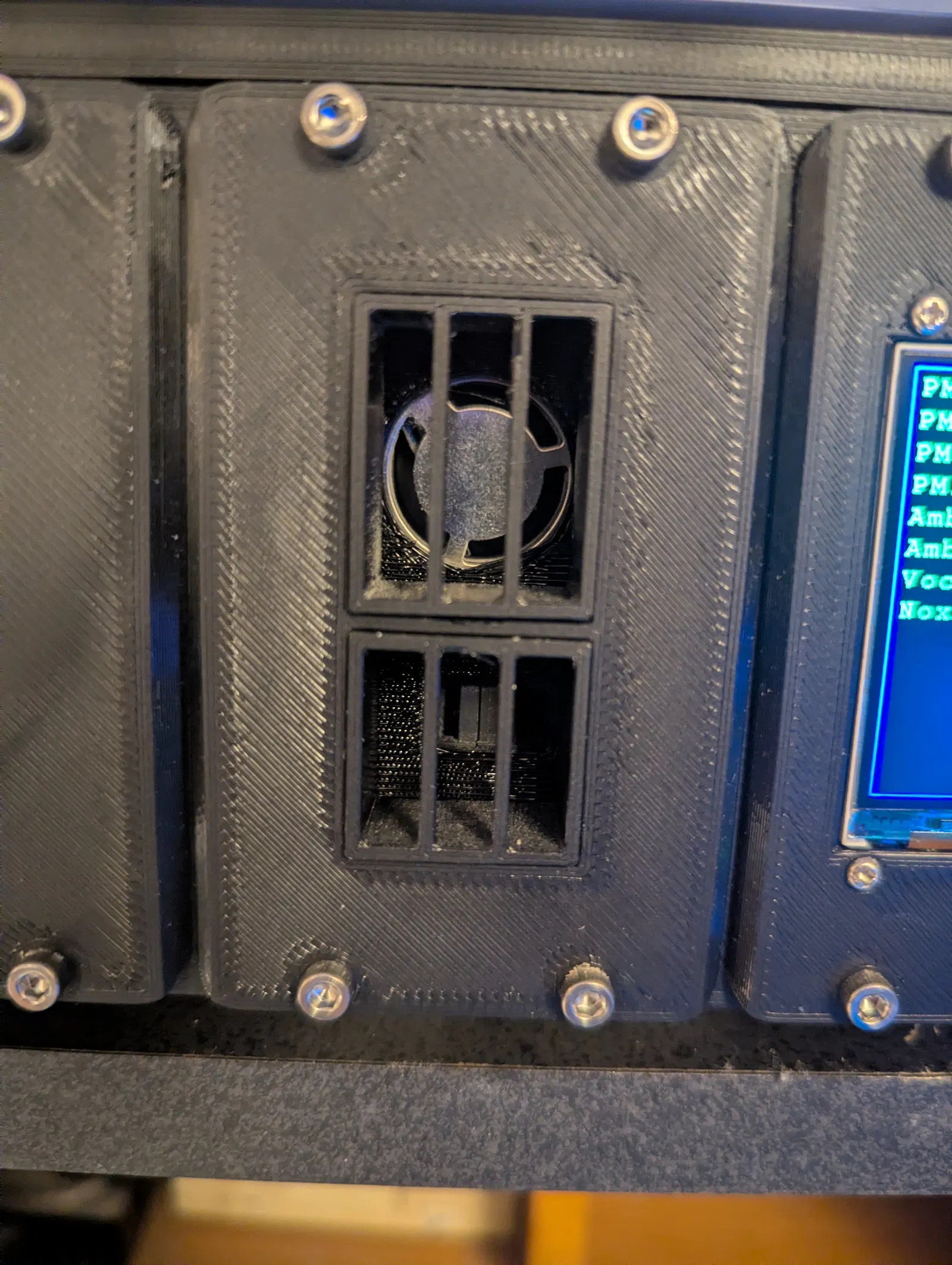

Printing: Mình in với mặt module LabStack úp xuống và phần ngàm/giá gắn SEN55 hướng lên trên. Mình bật supports ở mọi nơi, nên lúc gỡ support thì khá là mệt. In trên Core One với profile 0.25 Speed dùng Prusament PETG. Mình cũng làm thêm 2 mẫu grille riêng, bạn có thể in rồi ép (friction fit) vào lỗ hút và lỗ xả để nhìn gọn hơn và giữ cho khu vực đó thông thoáng.
Usage: Module SEN55 hoạt động ổn trong ngàm. Tuy nhiên trong môi trường mini rack, cảm biến có vẻ báo nhiệt độ không khí cao hơn nhiệt độ phòng do không được cách ly khỏi phần bên trong rack đang ấm. Mình đã chỉnh bù phần này bằng software. Các giá trị khác thì phản hồi theo thay đổi trong phòng đúng như mong đợi.
Connection to the Pi: SEN55 kết nối với Raspberry Pi qua i2c, mình phải đấu vào các chân GPIO của Pi.
