Mình mất khá nhiều thời gian để kiếm cách lưu trữ điện trở cho gọn và dễ lấy, mà tìm hoài không ra cái nào vừa dễ tiếp cận, vừa nhỏ đủ để dựng đứng trong ngăn kéo.

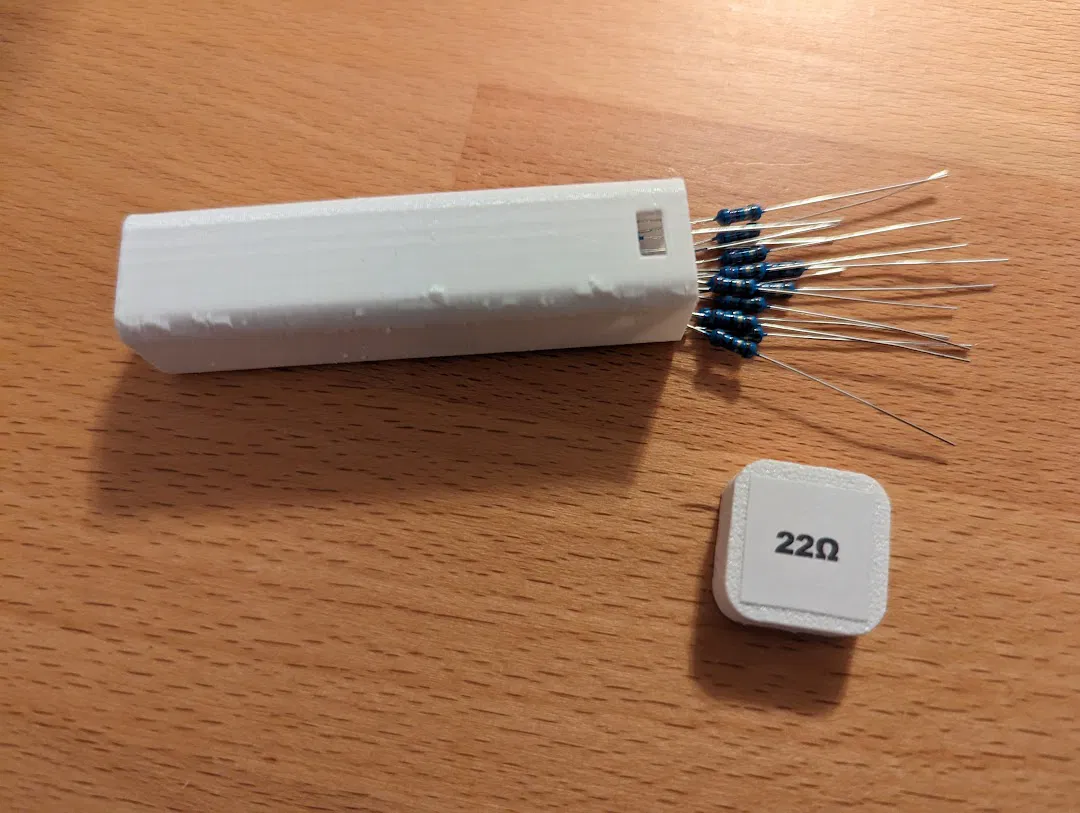

Mỗi ống cao 64 mm, nên để vừa trong ngăn kéo kiểu IKEA Alex, và chỉ tốn khoảng 3g filament (tính luôn cả nắp).

Nắp được giữ bằng mấy cái ngàm nhỏ, nên khó bị tuột ra ngoài vô tình và làm đổ điện trở lung tung.

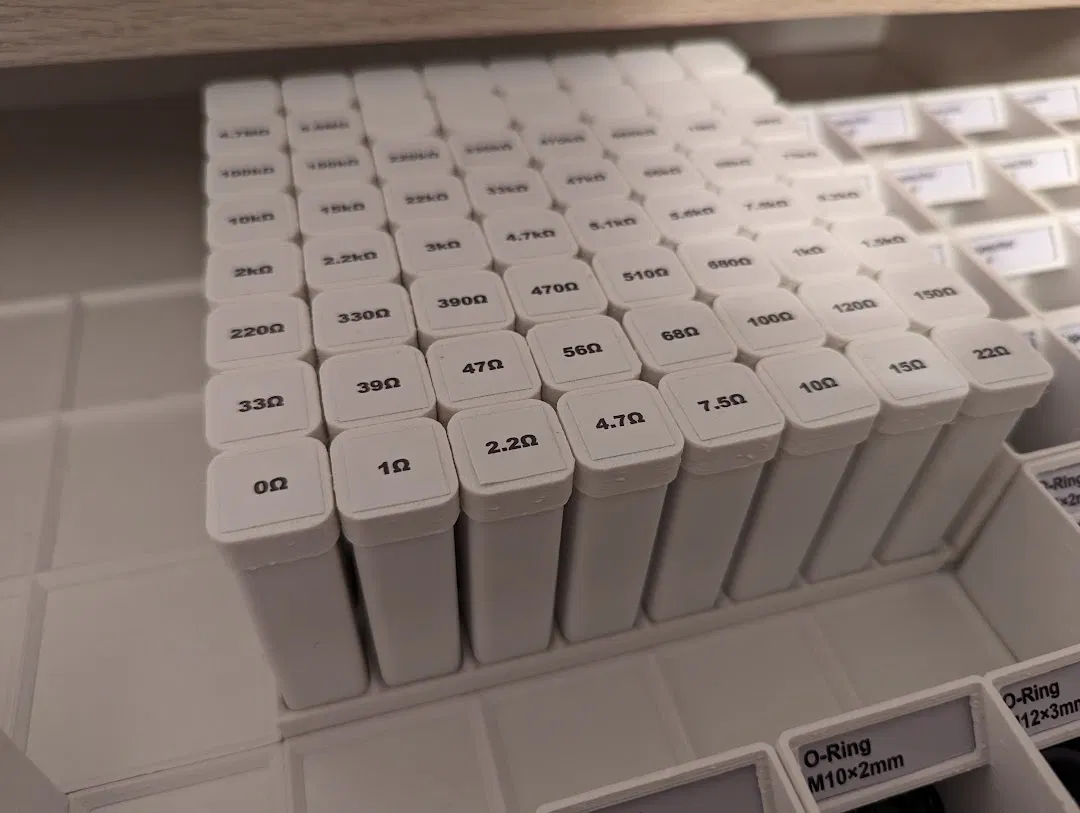

Kích thước rack

Có sẵn vài kích thước rack khác nhau dưới dạng STL, nhưng có thể tạo bất kỳ bố cục nào thông qua file OpenSCAD. Lưu ý là phần preview có vẻ không chạy với rack, nhưng render thì được.

Hướng dẫn in

Với phần ống và nắp, cực kỳ quan trọng là phải in với line width 0.6mm (dùng ổn cho cả nozzle 0.4 và 0.5mm) để tường đúng bằng một perimeter duy nhất.
