Giá đỡ cuộn dây modul cho cuộn d=55mm, w=20mm Striveday

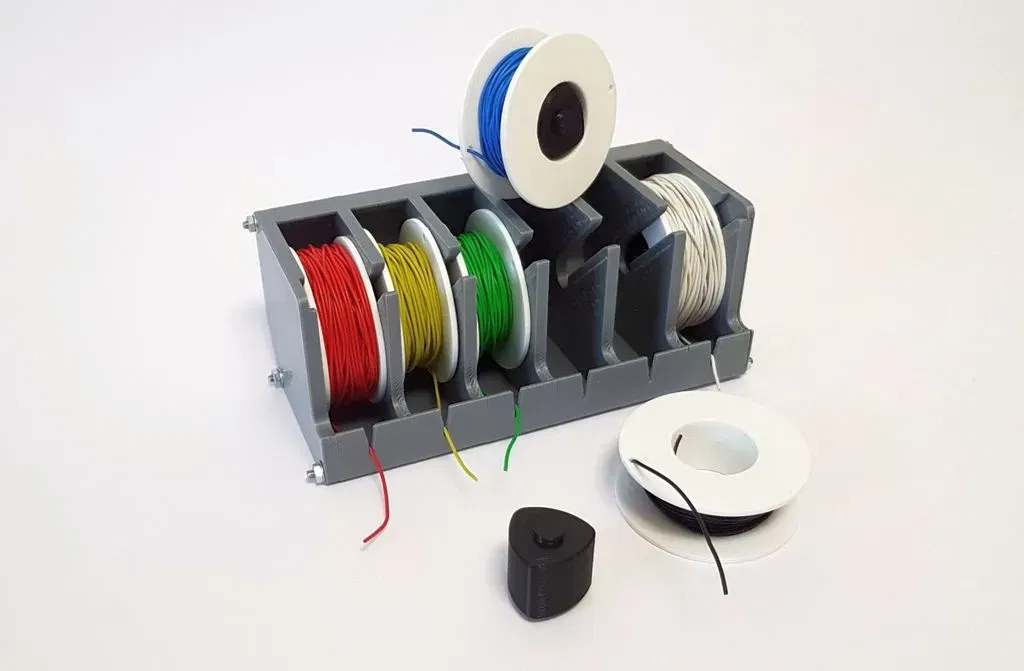

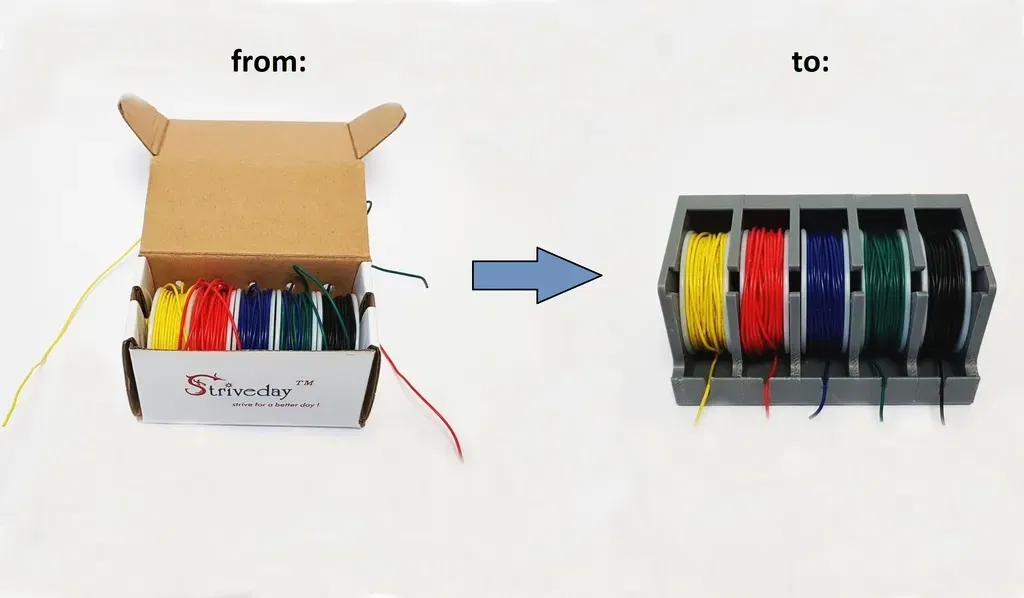

Tôi đã mua dây của nhãn hiệu Striveday. Nó được giao trong một hộp bìa kỳ lạ, mà cũng nên phục vụ như một bộ phân phối. Làm việc với nó thật gây khó chịu, các dây bị rối liên tục, việc gỡ rối gần như không thể, vì tất cả các cuộn phải được tháo ra và đặt lại cùng một lúc.

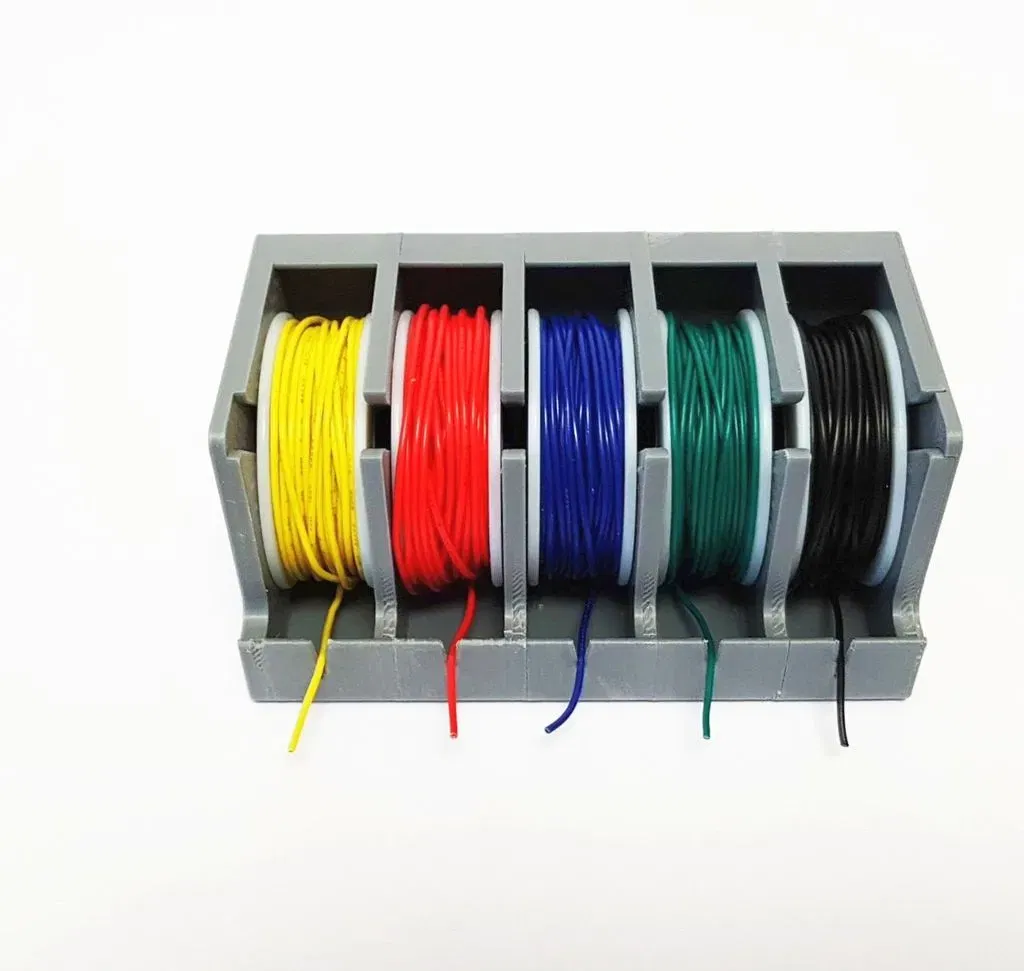

Vì vậy, tôi đã thiết kế một giá đỡ cuộn với các tính năng sau:

• cho các cuộn có chiều rộng 20mm, đường kính lên đến 60mm/25.5mm ('Striveday')

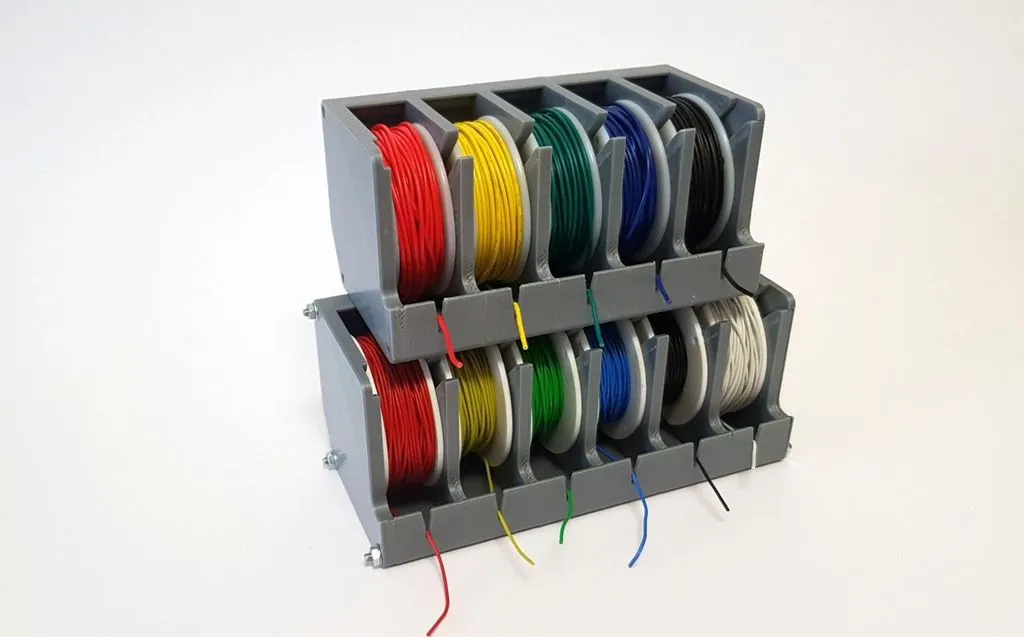

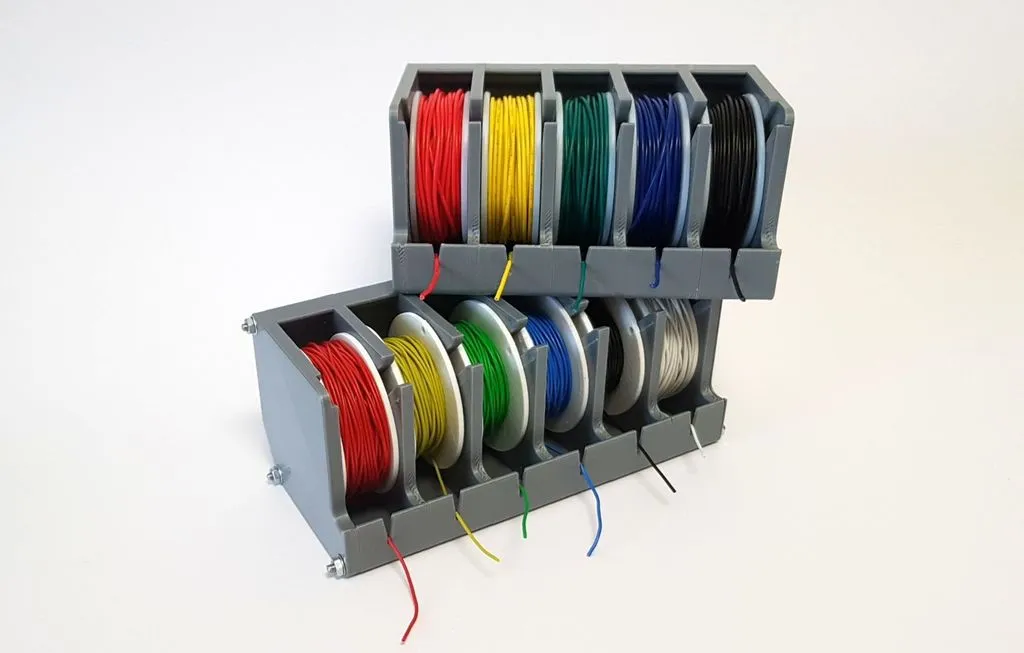

• Thiết kế mô-đun, có thể kết hợp bất kỳ số lượng đơn vị nào
• Các cuộn có thể thay thế riêng lẻ
• Dây được kẹp trong một rãnh hình V để cố định
• Có thể dán lại với nhau để lắp ráp hoặc vặn lại với các thanh ren
• Các tệp .stl có sẵn cho một cuộn rỗng

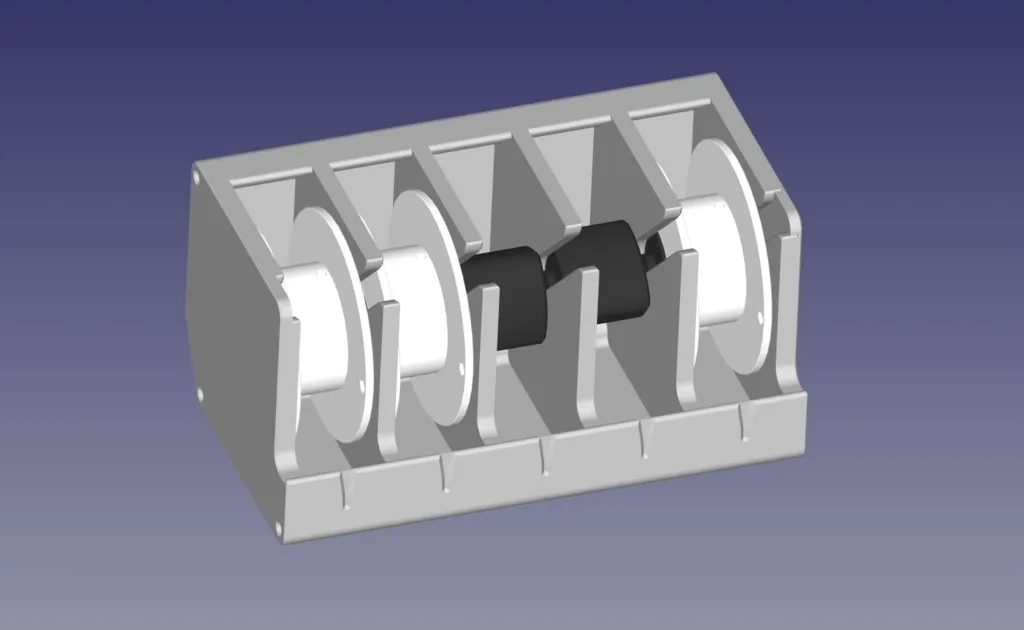

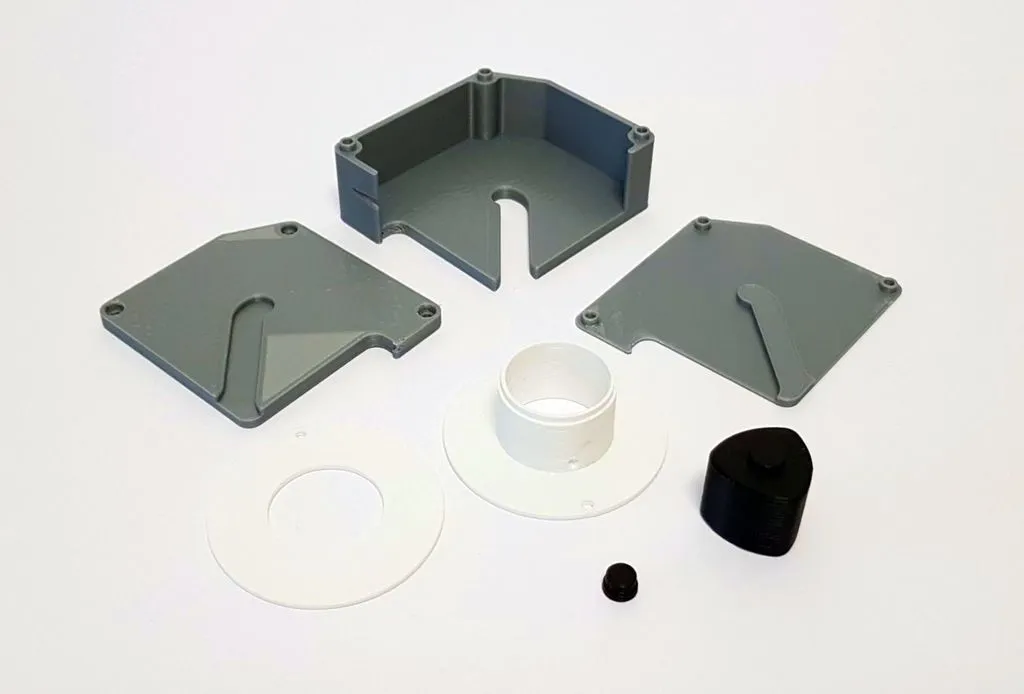

Giá đỡ được cấu thành từ nhiều phần và bao gồm hai phần bên và số lượng giá đỡ cuộn cần thiết. Bạn có thể dán các phần lại với nhau hoặc vặn chúng lại với 3 thanh ren M3 được cắt tương ứng. Các phần được căn chỉnh với nhau bằng các chốt và các giá đỡ tương ứng.

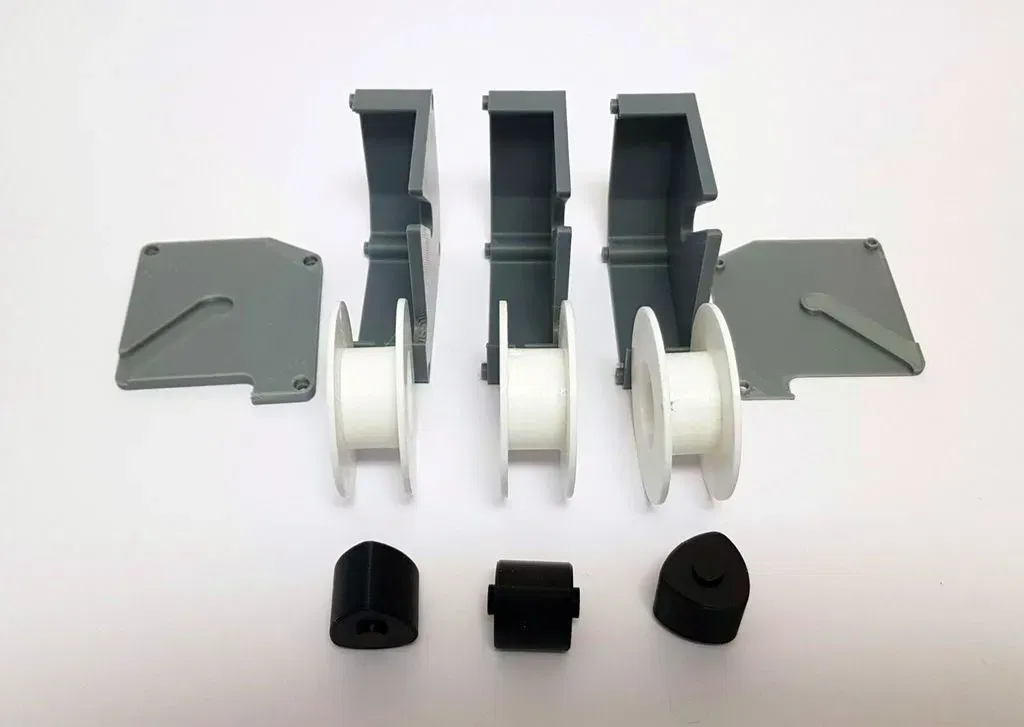

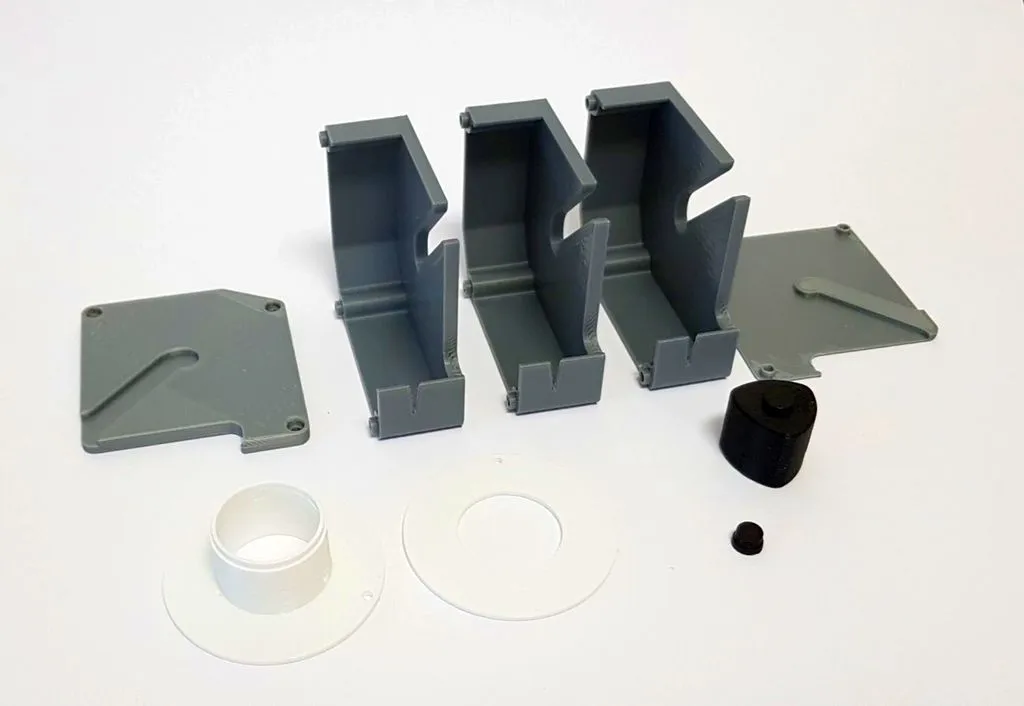

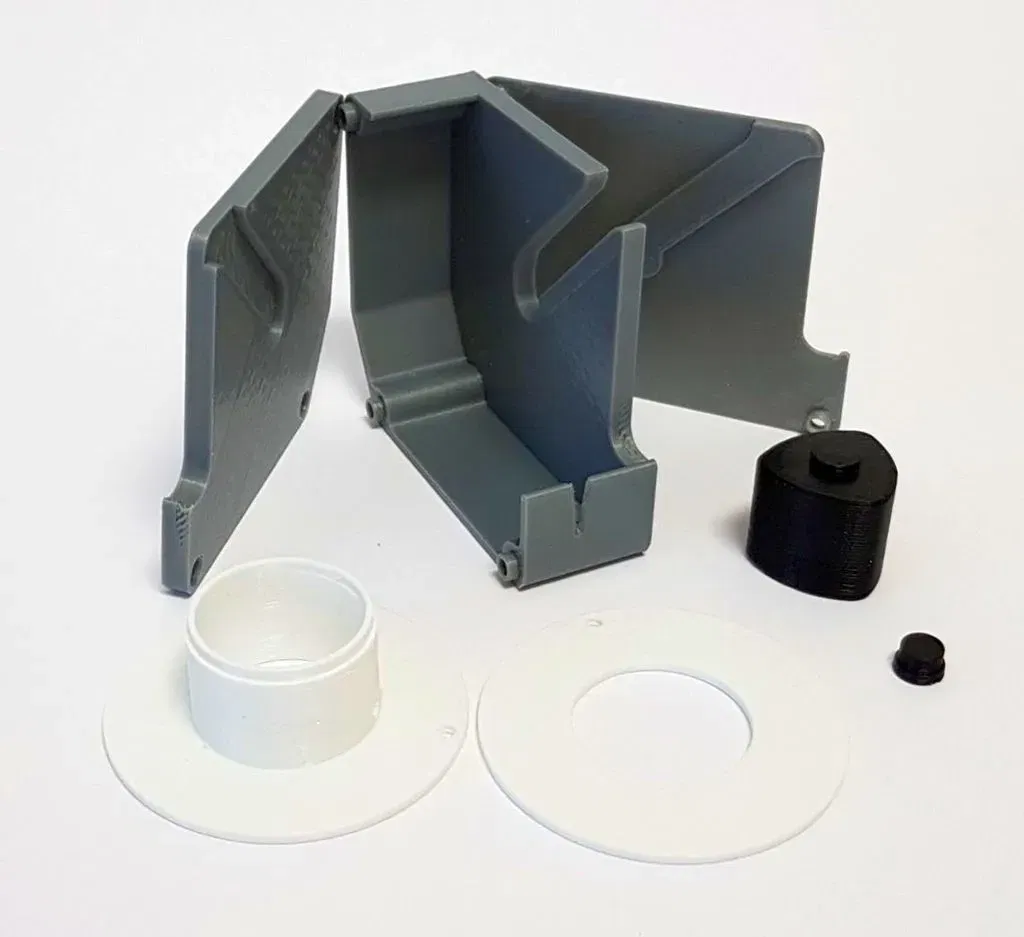

Bộ sản phẩm bao gồm các phần sau: SpoolHolder.stl - Đây là phần trung tâm của giá đỡ, nó là buồng cho một cuộn đơn. Nó phải được in một lần cho mỗi cuộn.

Sau khi in, cầu trong kẹp dây hình V phải được giải phóng cẩn thận. Cầu chỉ dày 0.2mm, nhưng nó phải như vậy để giá đỡ có thể được in mà không cần hỗ trợ. Trong eSlicer, tùy chọn "Shell - Print Thin Walls" phải được kích hoạt trong cài đặt nâng cao để in cầu 0.2mm. Cài đặt tương tự có thể được tìm thấy trong Prusa slicer dưới "Print Settings - Layers an perimeters - Ouality - Detect thin walls".

SidePanelLeft.stl - Nó tạo thành phần cuối của giá đỡ ở bên trái. Đồng thời nó cung cấp hướng dẫn cần thiết cho việc căn giữa cuộn. Nó chỉ cần được in một lần cho mỗi giá đỡ.

SidePanelRight.stl - Đối tác tương ứng ở bên phải. Nó không có chức năng và chỉ tạo thành một hoàn thiện về mặt thẩm mỹ. Cũng chỉ cần một mảnh cho mỗi giá đỡ.

ReelCenteringUnit.stl - Được sử dụng để căn chỉnh cuộn trong giá đỡ. Nó có hai phần để dễ in hơn. Tôi đã dán các phần lại với nhau bằng keo nhựa. Phần này không nhất thiết phải có, bạn cũng có thể chỉ cần đặt cuộn vào giá đỡ.

ReelCore và ReelDisc.stl - Nếu bạn có dây trên một cuộn không phù hợp hoặc chỉ đơn giản là lỏng lẻo, bạn cần một cuộn khác. Cuộn này cũng có hai phần và phải được dán lại với nhau bằng keo nhựa.
