Giá giữ cuộn dây Modular (Modular Wire Spool Holder)

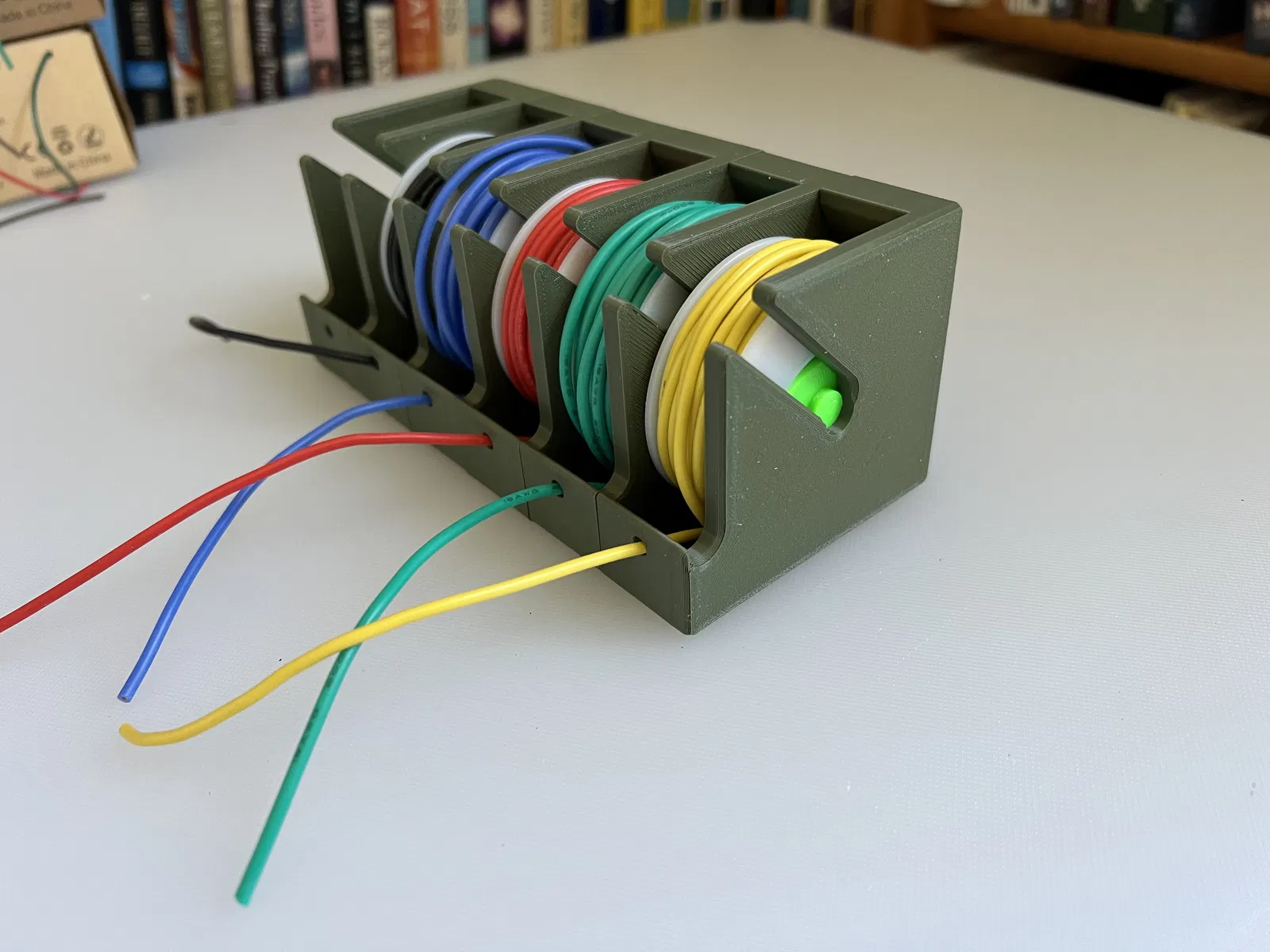

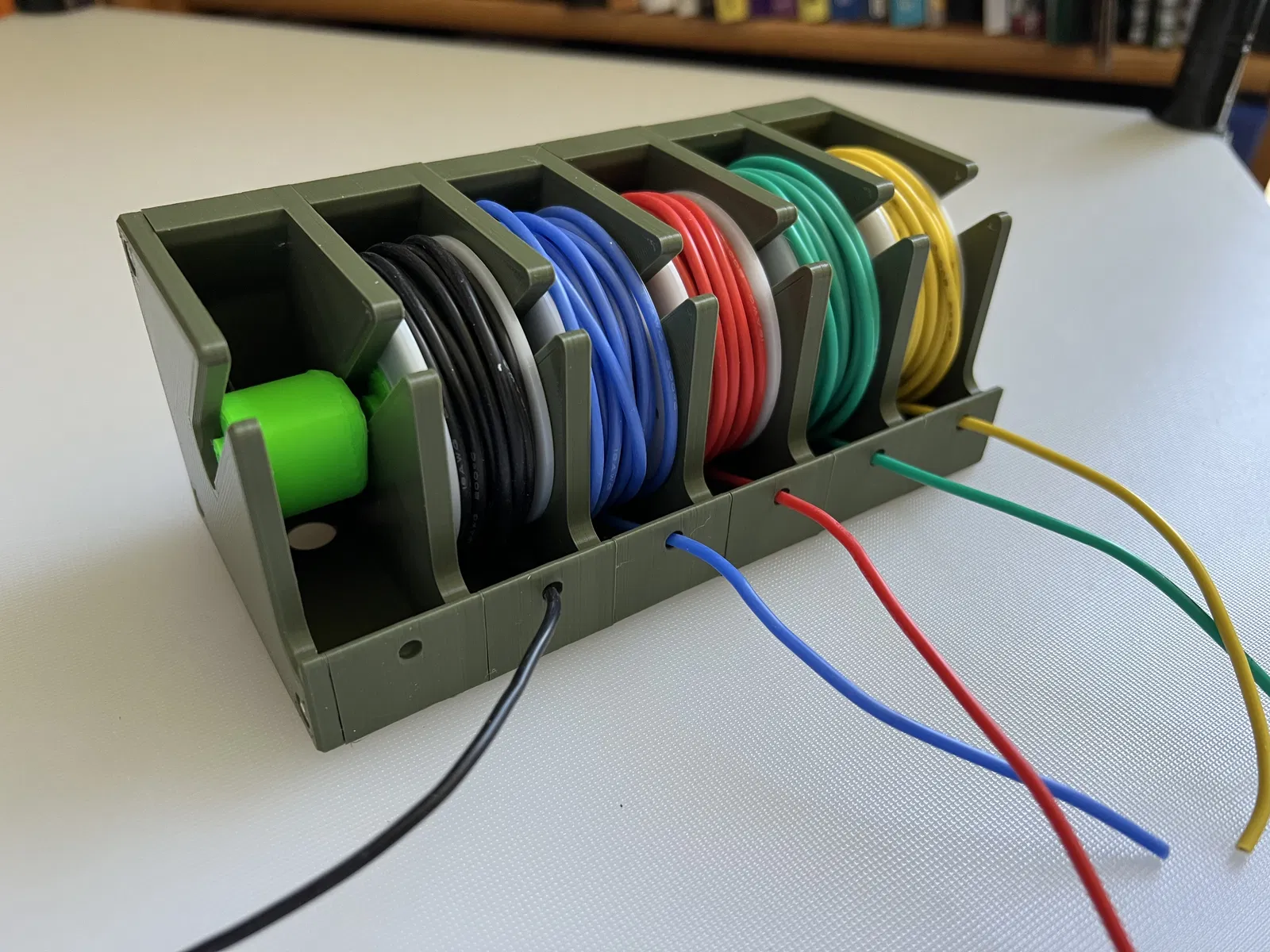

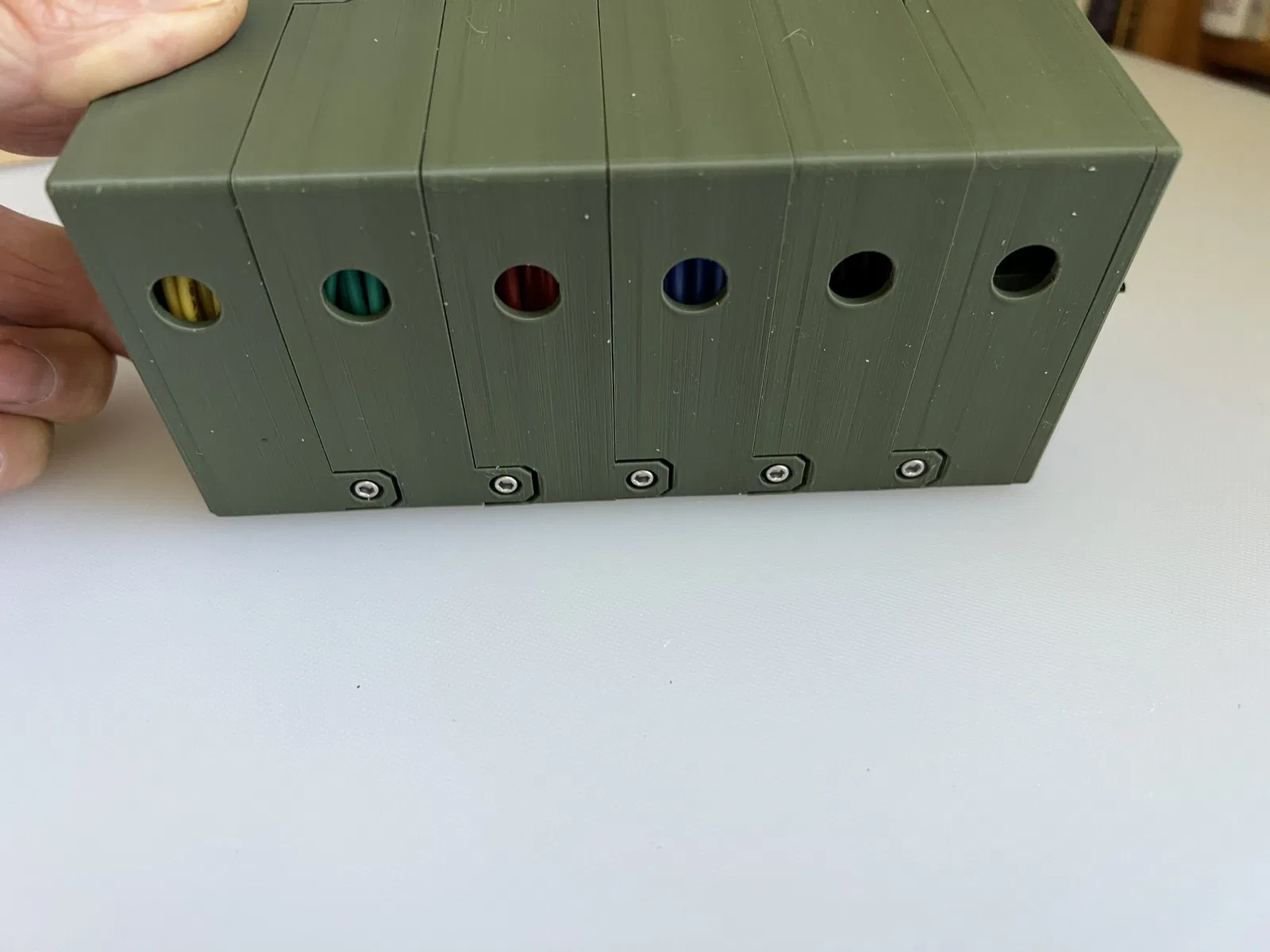

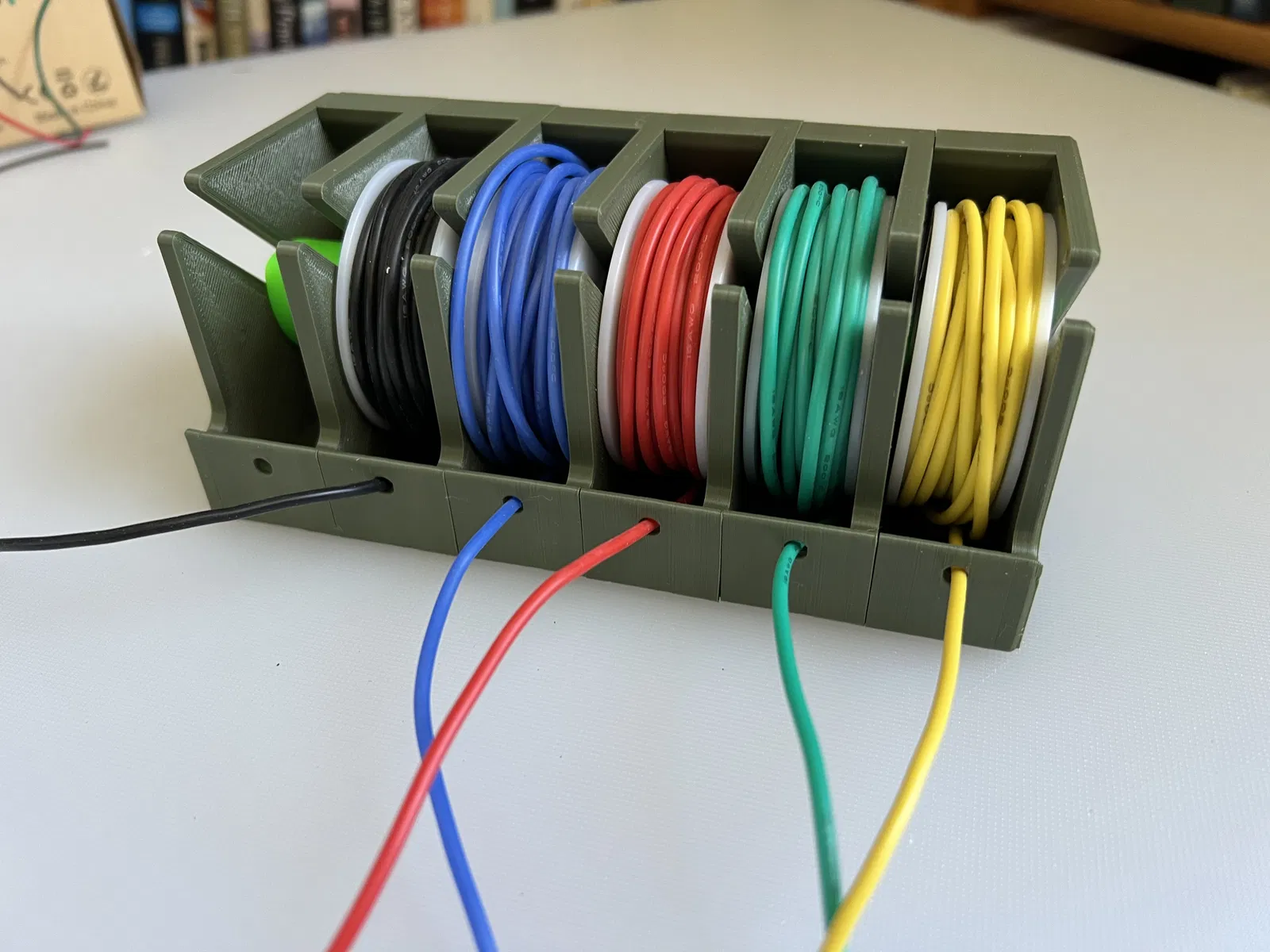

Đây là bản remix từ modular wire spool holder của Sisul, đồng thời dựa trên model của zmadmani trên Thingiverse (mình thấy mẫu này lần đầu ở đó). Mục tiêu chính của mình là làm cho việc nối các module riêng lẻ lại với nhau dễ hơn một chút và, thay vì chỉ có rãnh chữ V để luồn dây, mình muốn có một cái lỗ để xỏ dây qua nhằm giữ dây “kẹt” lại phần nào. Mình cũng thêm một lỗ ở đáy mỗi module để lấy spool ra dễ hơn. Bạn chỉ cần đưa tua vít hoặc vật dài, đường kính nhỏ xuyên qua lỗ đó để đẩy spool dây ra khỏi module.

Thiết kế của mình gồm 5 phần khác nhau như sau:

1. Main Body - Right (dùng làm module ở ngoài cùng bên phải khi ghép nhiều module)
2. Main Body - Left (dùng làm module ở ngoài cùng bên trái khi ghép nhiều module)
3. Main Body - Inner (dùng làm (các) module nằm giữa module bên phải và module bên trái khi ghép nhiều module)
4. Left Side Cover (dùng làm nắp cho module bên trái)
5. File ReelCenteringUnit.stl từ model Thingiverse này. Bạn cũng có thể dùng ReelCore.stl và ReelDisk.stl từ cùng model đó nếu bạn cần spool rỗng.

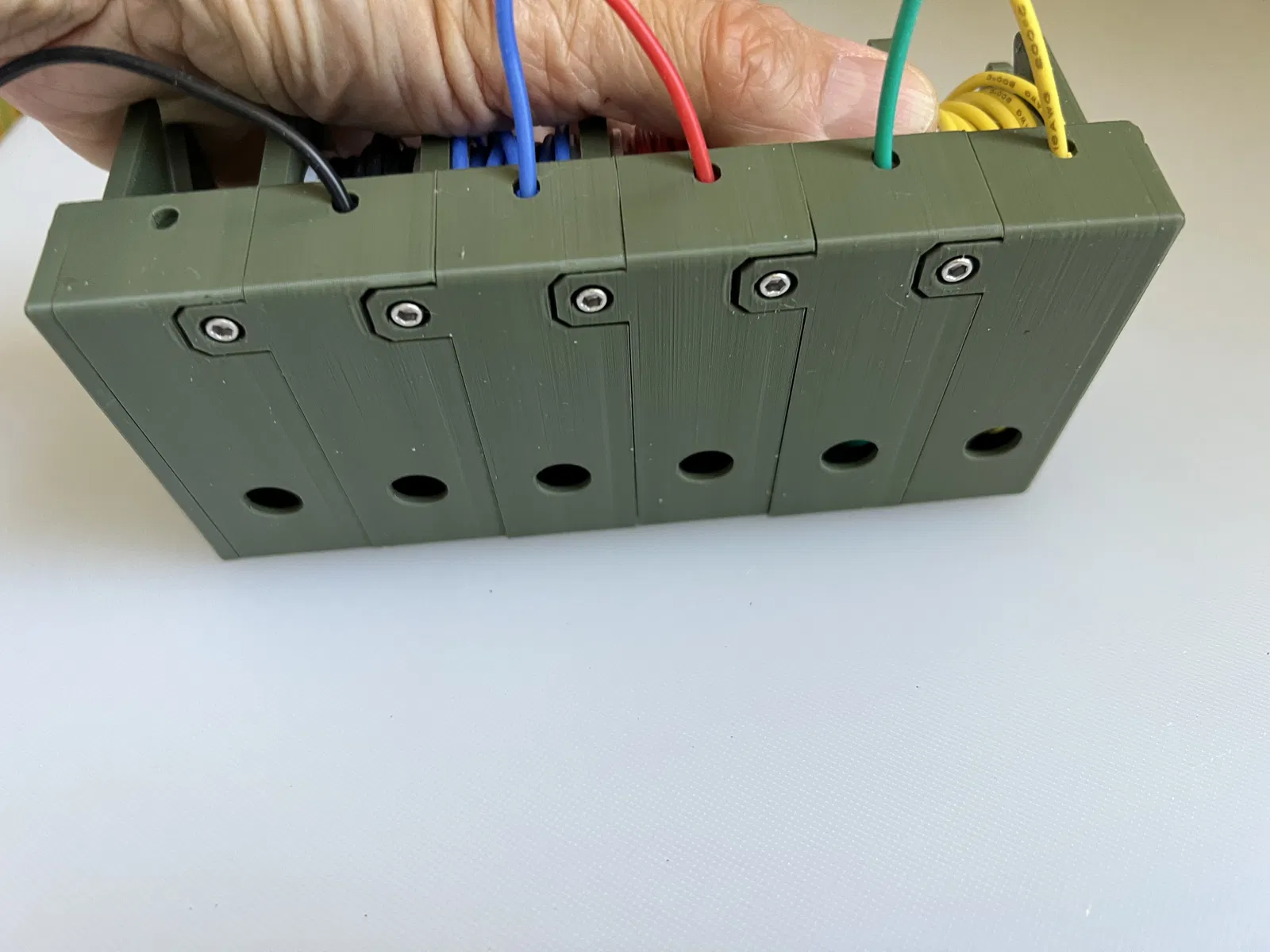

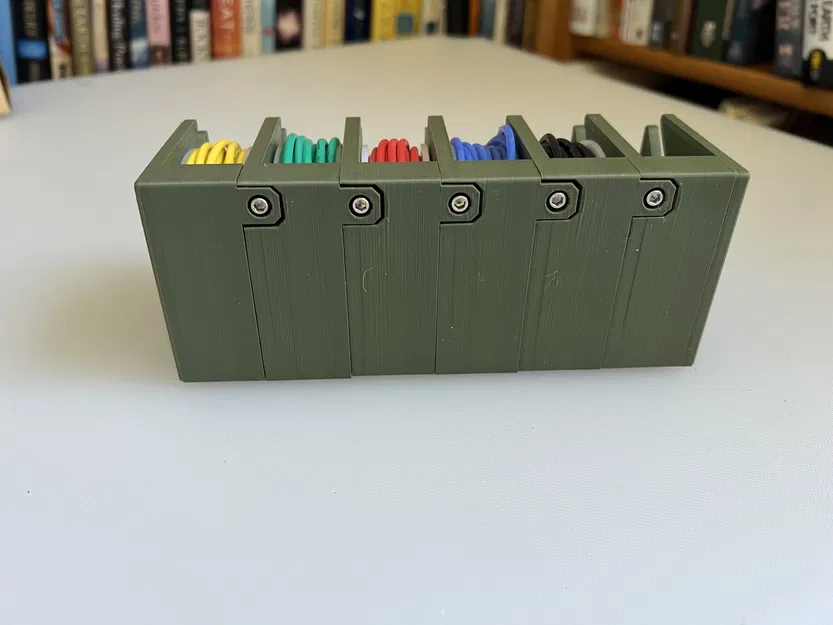

Mỗi module được nối với nhau bằng 2 con vít M3x6 socket head cap screws: một con ở góc dưới và một con ở góc trên phía sau (xem ảnh). Left Side Cover được bắt vào Left Side Module bằng 3 con vít cùng loại.

Không cần support để in bất kỳ part nào nếu đặt đúng hướng in tối ưu.

[UPDATE 2/13/2024]

Đã chỉnh 3 phần main body để canh lỗ dây nhỏ nằm đúng tâm theo spool dây thực tế. Trước đây lỗ này bị lệch nhẹ vì nó được canh theo tâm của toàn bộ thân (body).
