Vỏ NAS in 3D hoàn toàn (8× SAS/SATA, Mini-ITX)

Vỏ NAS in 3D hoàn toàn (8× SAS/SATA, Mini-ITX)

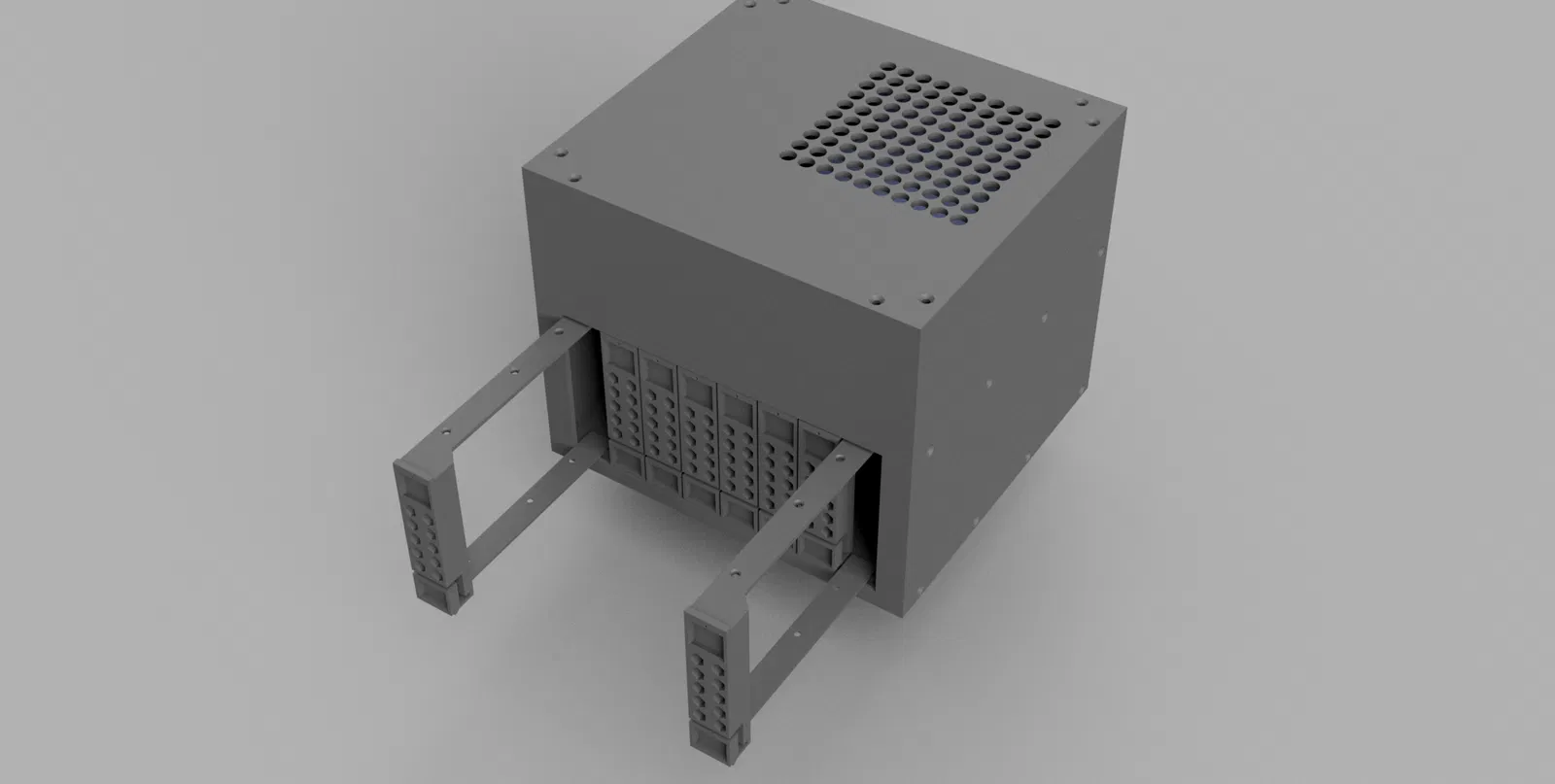

Một mẫu vỏ NAS có thể in 3D 100%, thiết kế cho main Mini-ITX, hỗ trợ tối đa 8 ổ SAS/SATA thông qua backplane, và có tuỳ chọn lắp thêm 4 ổ SATA bổ sung bên trong vỏ.

Dự án này hướng tới home lab và các bản build NAS bán chuyên, cho luồng gió tốt, kích thước gọn, và thiết kế dạng modular hoàn toàn. Tất cả chi tiết đều có thể in bằng máy in FDM tiêu chuẩn mà không cần supports.

Tính năng chính

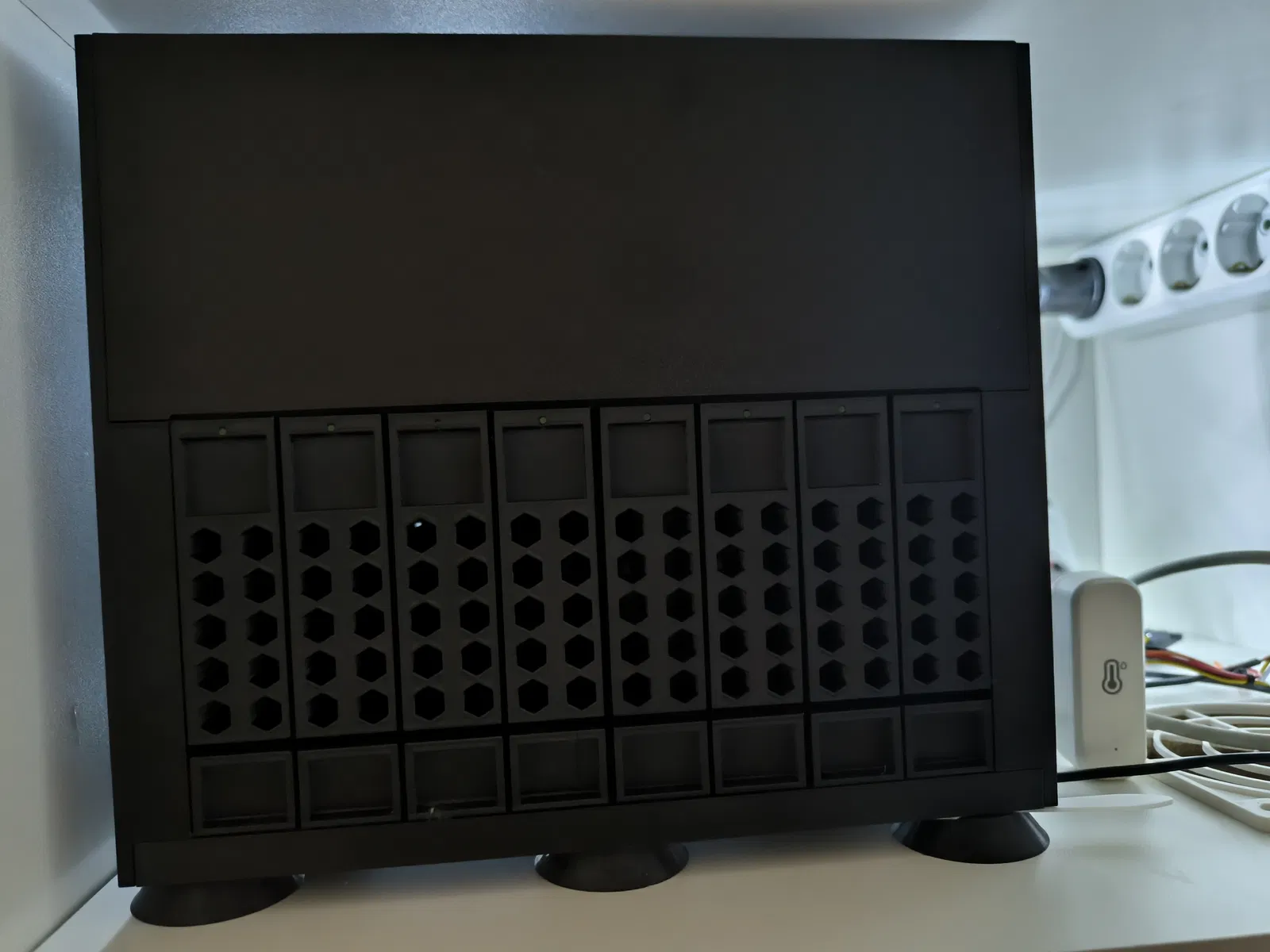

🔹 8 × ổ 3.5" / 2.5" SAS hoặc SATA (qua backplane)
🔹 Khay gắn bên trong thêm cho tối đa 4 × ổ 2.5" SATA
🔹 Hỗ trợ mainboard Mini-ITX
🔹 Tương thích SAS controller
🔹 Kết cấu in 3D hoàn toàn
🔹 Dùng ốc/vít tiêu chuẩn

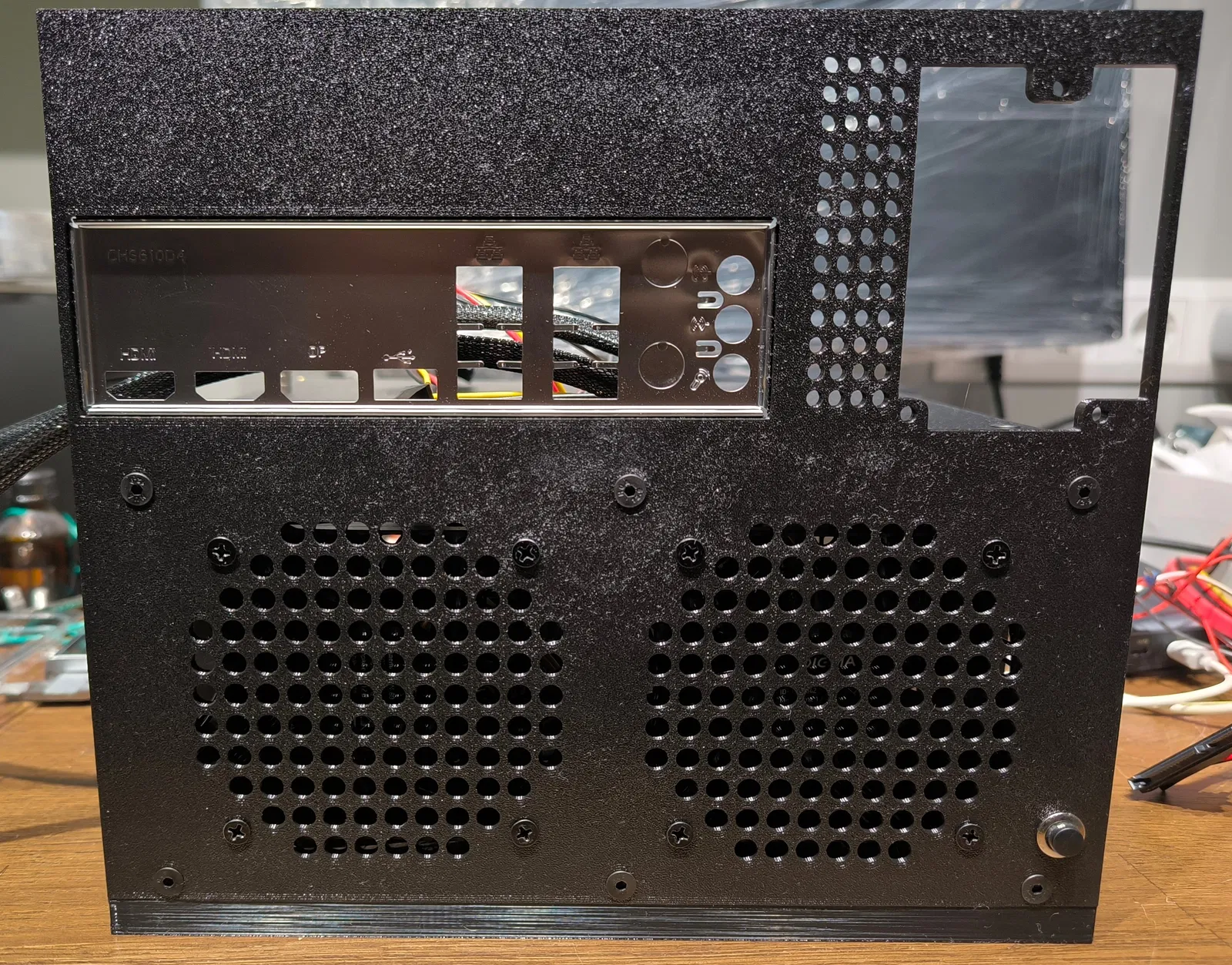

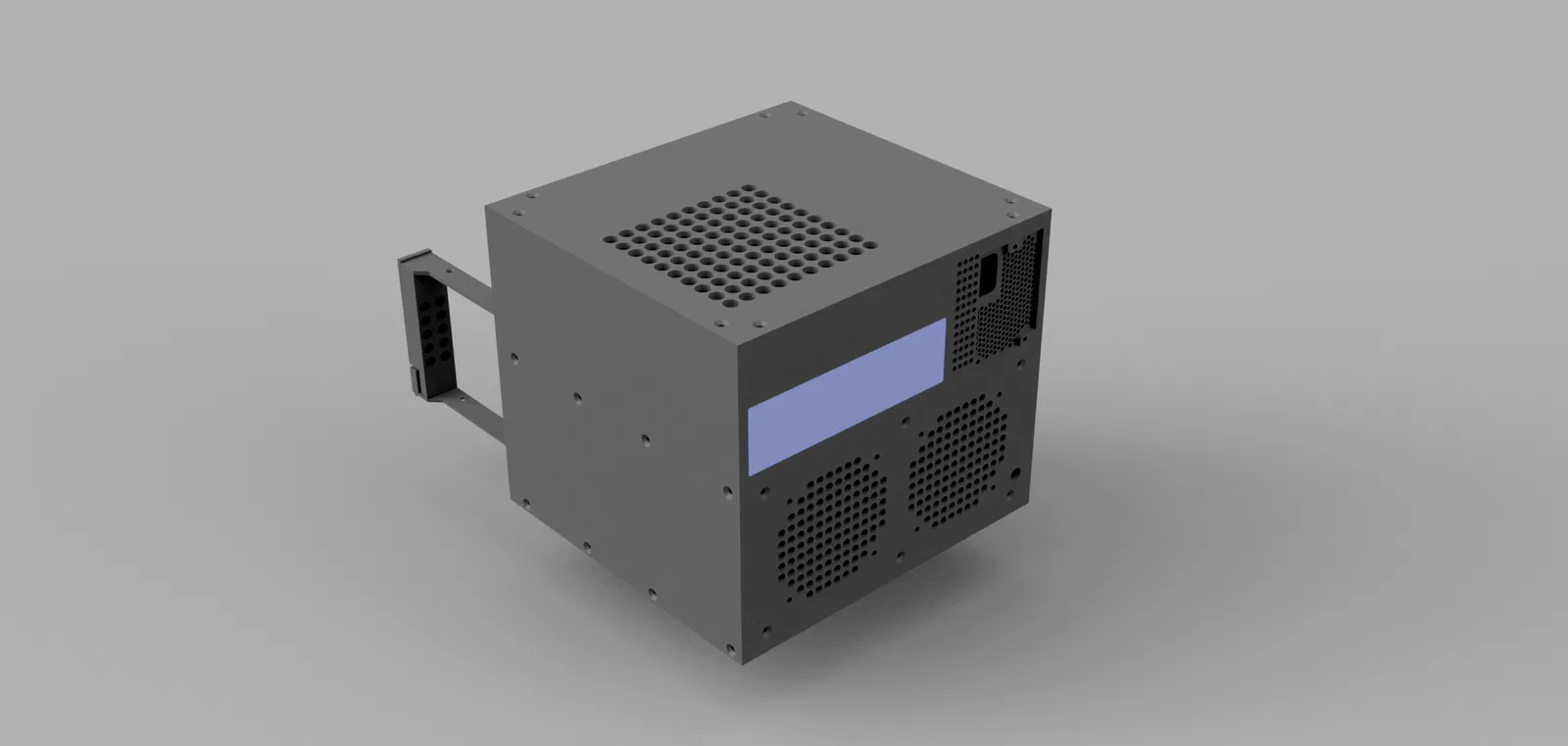

🔹 Tối ưu airflow (2 × quạt 80 mm)
🔹 Hỗ trợ nguồn TFX

Linh kiện cần có

• Ốc M4 đầu chìm — khoảng 30 cái. 🔗 link

• Jonsbo Backplate N3. 🔗 link

• SAS controller kèm cáp. 🔗 link

• Cáp PH2.0 9-pin. 🔗 link

• LED 5 mm. 🔗 link

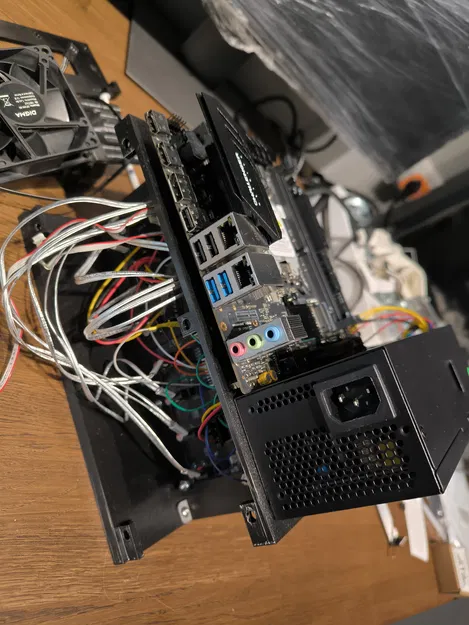

• Mainboard Mini-ITX. 🔗 link

• Tản nhiệt CPU low-profile.

• Insert ren cấy nhiệt (heat-set) M4 — khoảng 30 cái. 🔗 link

• 2 × quạt 80 mm.

• Nguồn TFX.

• Nút nhấn momentary (không gạt/không giữ trạng thái).

Tương thích ổ đĩa
✔ HDD 3.5"
✔ HDD / SSD 2.5"

Kích cỡ ổ (form factor) sẽ phụ thuộc vào caddy đang lắp.

Ống dẫn sáng LED
Để ánh sáng truyền đúng, cần nhét một đoạn filament trong suốt vào caddy ổ đĩa để làm ống dẫn sáng.
Mình dùng que nhựa SBS, vì nó truyền sáng dọc theo chiều dài tốt hơn đáng kể so với PLA, PETG hoặc ABS.

Khuyến nghị in:

• Vật liệu: PETG

• Kiểu infill: Gyroid

Thông số in:

• Đế / khung chính: 4 perimeters, 20% infill

• Tất cả các phần còn lại: 3 perimeters, 15% infill

Nếu bạn cần source code của mẫu này, cứ nhắn cho mình, mình sẽ đăng lên.
