Ngàm gắn tripod cho đèn tháp Adafruit (Tripod mount for adafruit tower light)

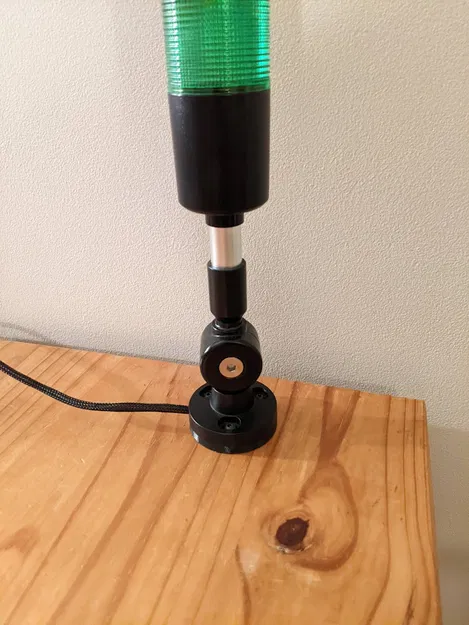

Đây là một phần đế cho đèn tháp Adafruit, giúp bạn gắn nó lên tripod với ren 1/4 inch. Mẫu này đã được test với https://www.adafruit.com/product/2993 nhưng cũng sẽ dùng được với https://www.adafruit.com/product/2994.

Ghi chú lắp ráp

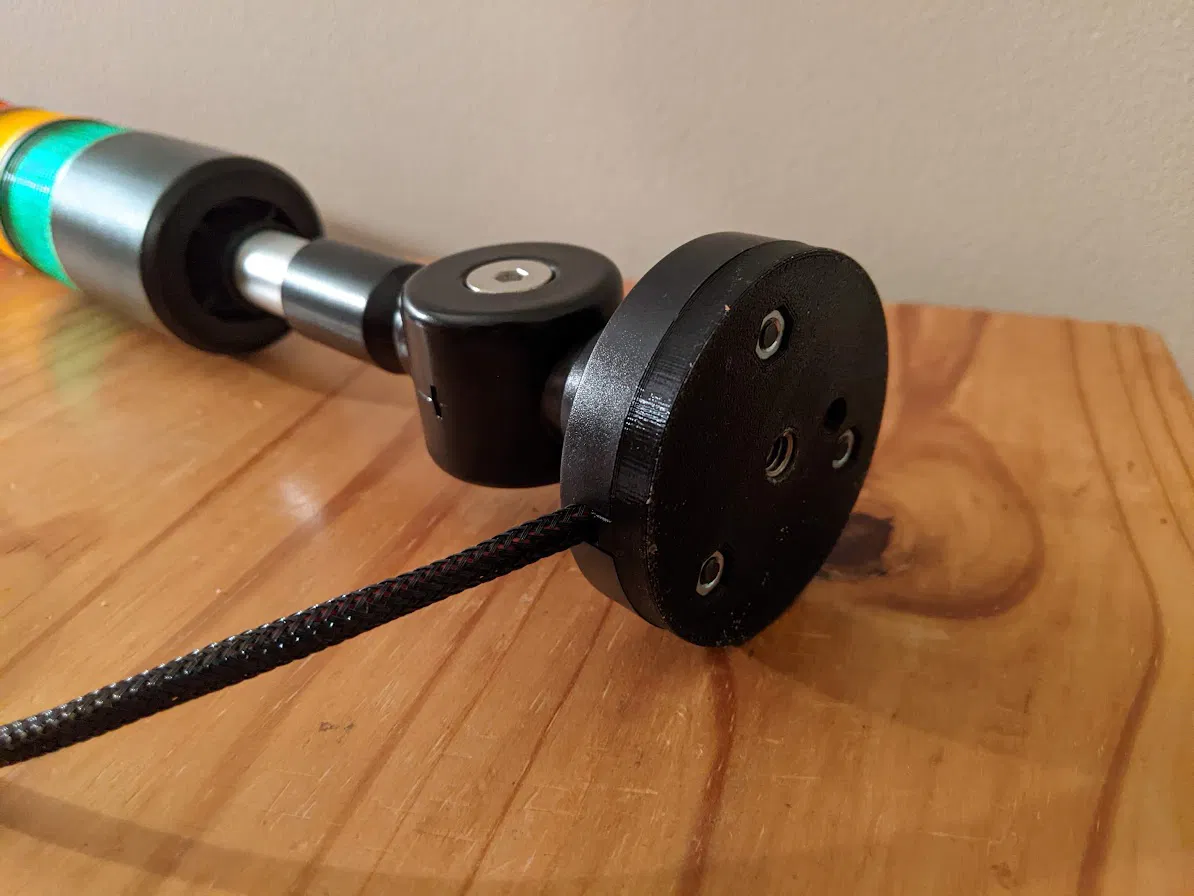

Nếu bạn bọc áo (sleeving) cho dây cáp (như trong hình) của đèn, thì thêm ống co nhiệt (heat shrink) ở bên trong thân đèn sẽ giúp tránh việc dây bị kéo tuột ra khỏi đèn.

Riêng cho V1

Đây là thiết kế bản gốc, dùng helicoil inserts hoặc taro trực tiếp; tuy nhiên mình khuyên nên dùng thiết kế V2.

Phần ngàm tripod được thiết kế để chạy với helicoil threaded insert và hiện đang được canh kích thước theo kiểu lỗ “clearance fit” để có thể lắp insert sau khi in. Nếu bạn muốn taro trực tiếp vào đế để lấy ren thì dùng biến thể “direct tap” của model, dù biến thể này chưa được test. Ngoài ra bạn sẽ cần 3 con ốc M4*12 và 3 đai ốc M4 để bắt đế vào đèn.

Riêng cho V2

Thiết kế V2 được cải tiến để dùng heatset inserts. Ngoài ra, bản này chuyển sang dùng phần cứng M5 vì vừa vặn hơn.

• 1/4-20 heatset insert đường kính 8mm, cao 8mm

• 3x vít M5x12mm đầu button head

• 3x đai ốc M5

Giới thiệu

Mẫu này được tạo cho dự án POE stack light; bạn có thể xem chi tiết tại https://github.com/Tyler-Ward/stacklight-hardware hoặc https://www.scorpia.co.uk/2021/05/23/building-a-poe-enabled-lighting-fixture/
