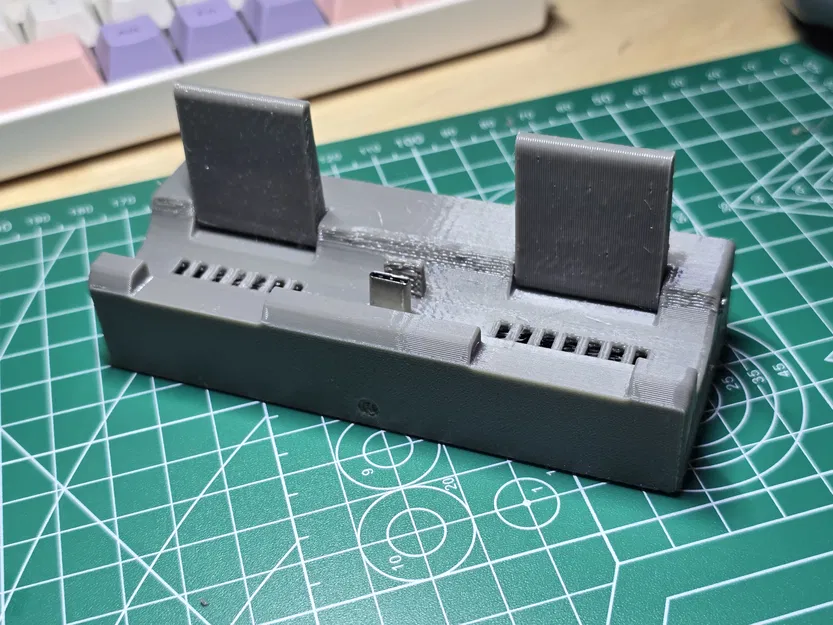

Dock du lịch Nintendo Switch 2 có chân đỡ gập

Tác giả kelsier_767299

Lượt tải
3
Lượt thích
1
Lượt coi
93

File 3 847,9 KB

  • NS2_Antank_Travel_Dock_BASE_1770867714.stlSTL · 270 KB
  • NS2_Antank_Travel_Dock_top_1770867714.stlSTL · 518,1 KB
  • NS2_Antank_Travel_Dock_support_1770867715.stlSTL · 59,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là bản remix từ mẫu Nintendo switch travel dock của CAD_is_my_Bane.

Giống như thiết kế của bạn ấy, dock này lấy phần “ruột” từ dock Antank/SIWIQU Switch 2, rồi đưa vào một form factor gọn hơn.

Thiết kế này chọn giữ khả năng cắm trực tiếp Switch lên dock, và có các cải tiến sau so với thiết kế Antank / SIWIQU:

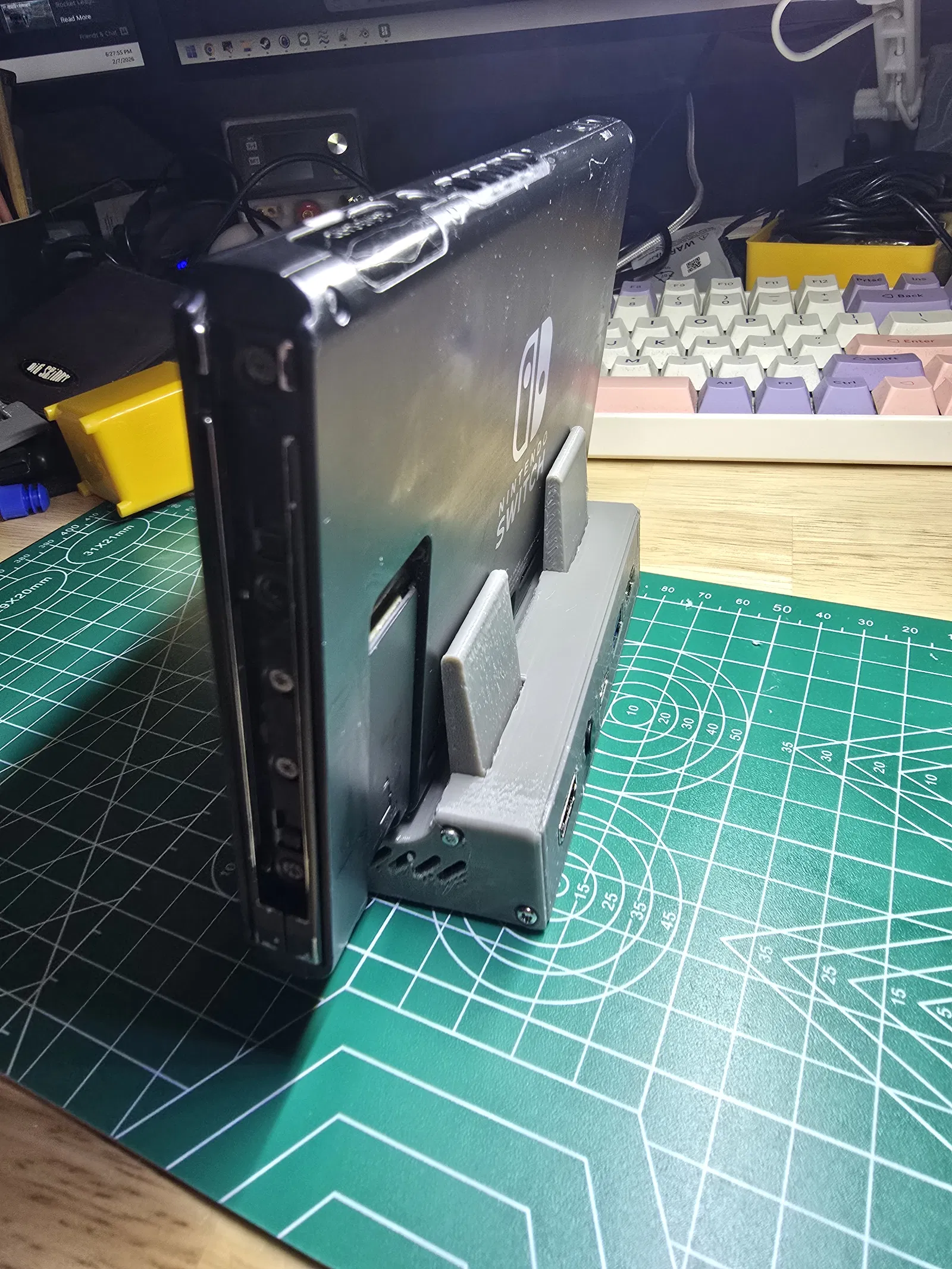

  • Khoét lỗ lớn hơn, cho phép dock được Switch 2 có ốp bảo vệ mỏng hoặc Switch 1

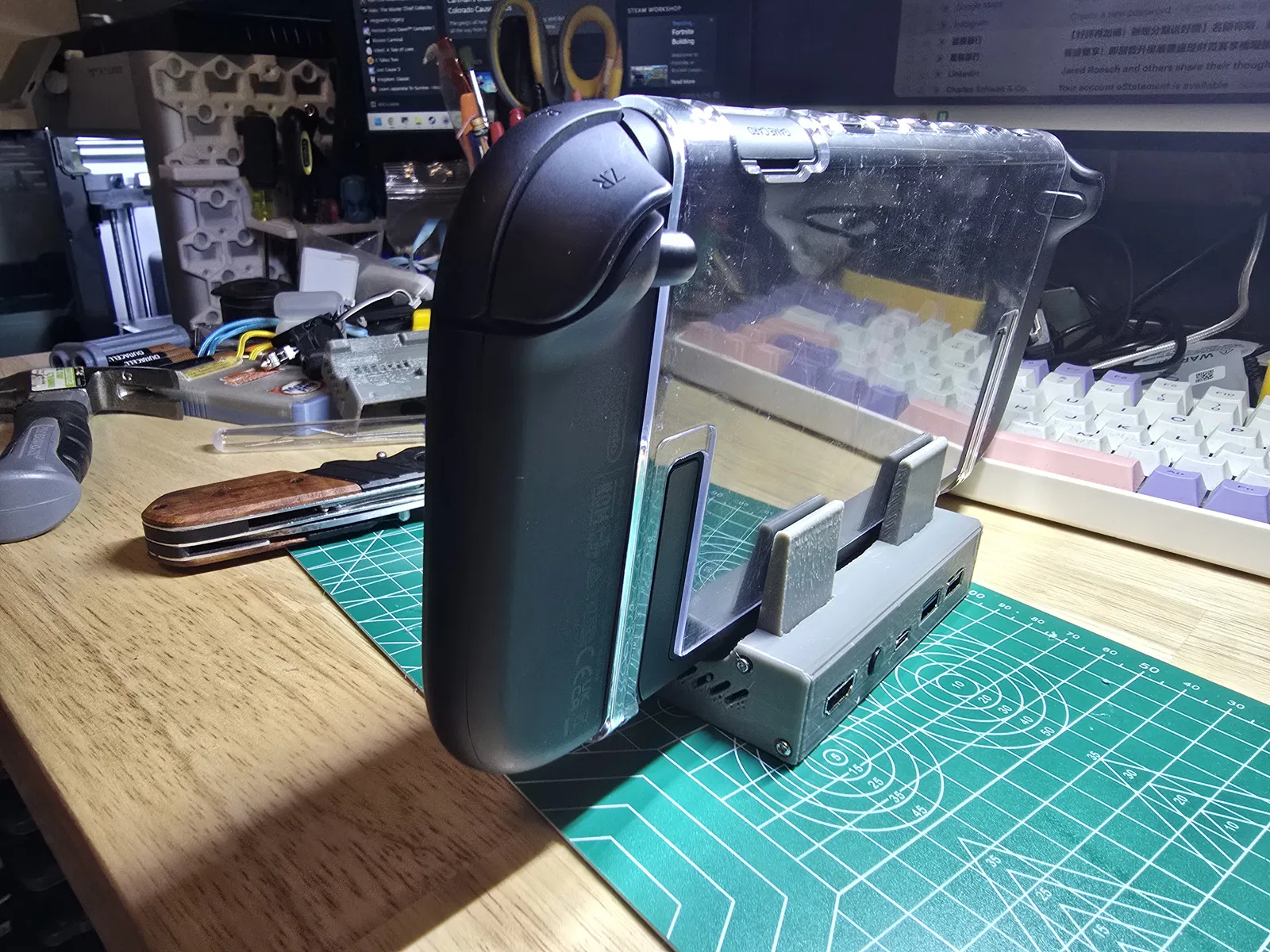

  • Chân đỡ gập được, giúp giữ góc đặt của máy Switch thẳng hàng với cổng USB

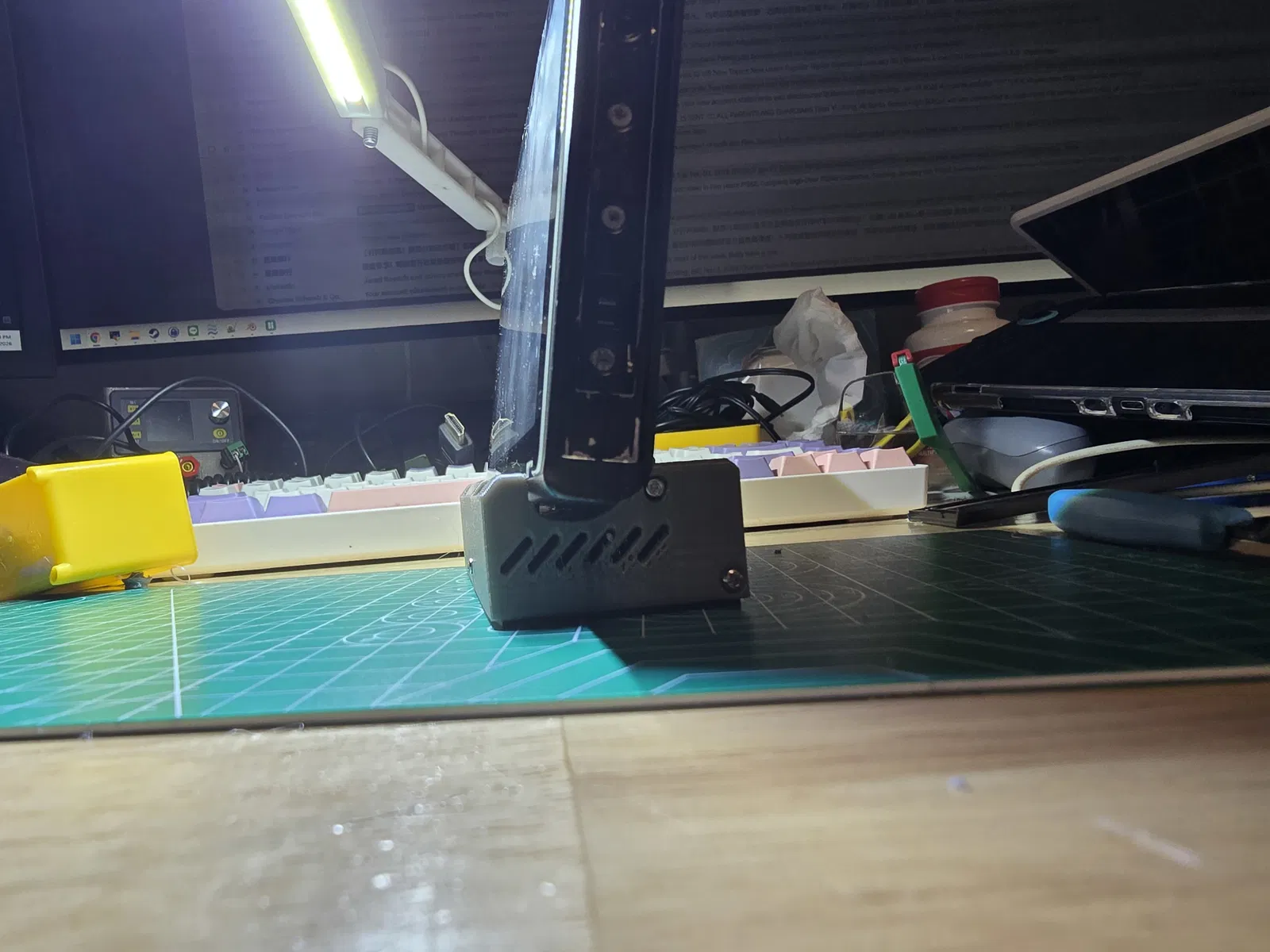

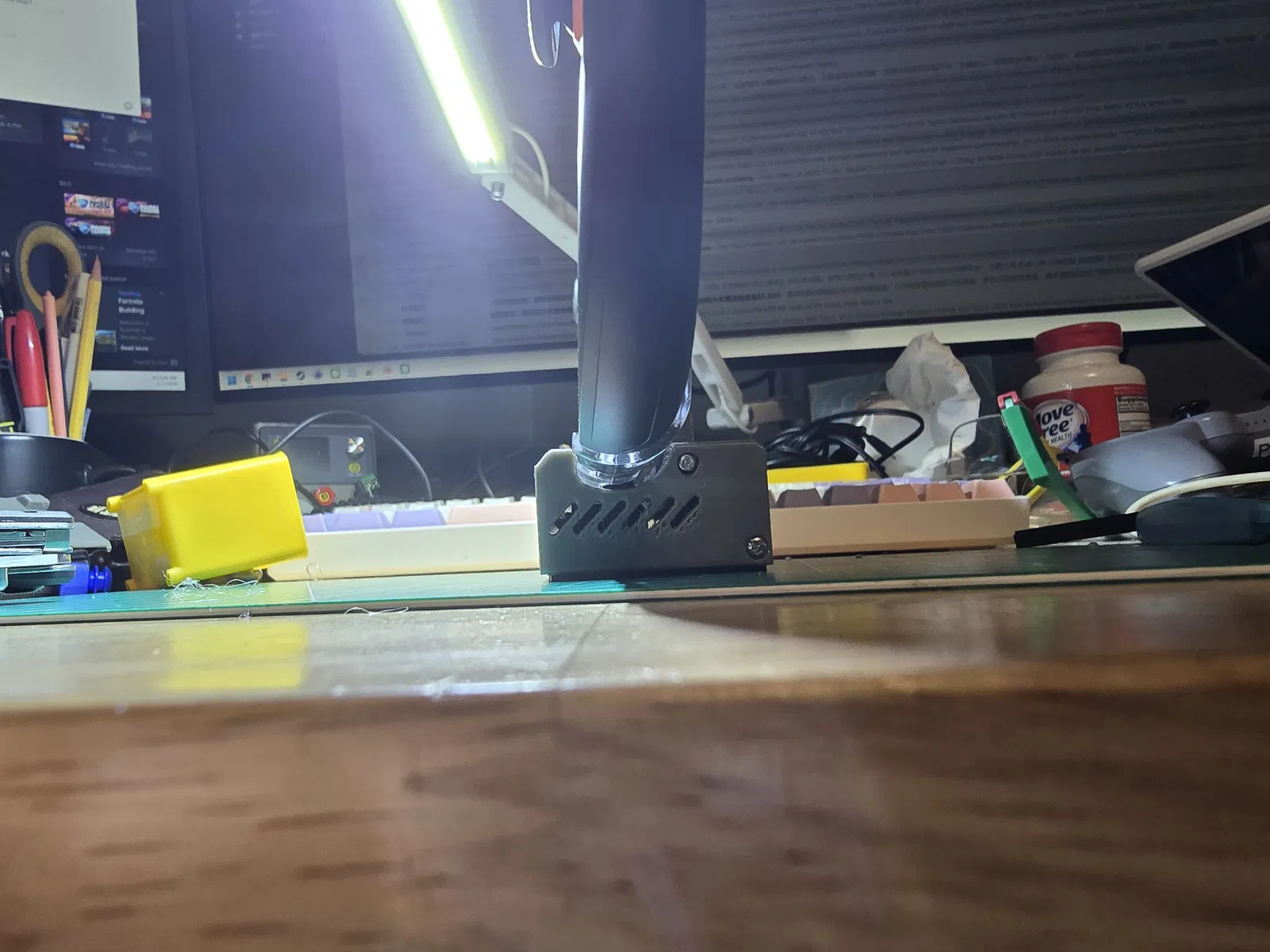

  • Có khe thoát gió dưới máy Switch, giúp máy tản nhiệt bình thường

Và dù mẫu này làm ra để có thể dock trực tiếp, bạn vẫn có thể dùng cáp USB-C extension để linh hoạt hơn trong việc đặt máy Switch ở đâu.

Mình cũng thử dùng USB-C coupler (đầu nối female–female), và phát hiện mấy cái coupler này vì lý do nào đó không hoạt động: vẫn sạc được Switch nhưng không truyền tín hiệu video. Nên nếu bạn muốn nối dây thì vẫn nên dùng cáp USB extension.

Để lắp ráp, bạn sẽ cần các phần sau:

  • Mainboard và daughterboard từ dock Antank / SIWIQU

  • Bộ button clicker từ dock Antank / SIWIQU

  • Ốc zin từ dock Antank / SIWIQU – gồm loại panhead có washer để bắt board, và ốc panhead bắt vỏ

  • 2 x đinh hoàn thiện 6d – dài 2 inch

Trước tiên lắp button clicker từ dock Antank / SIWIQU vào đúng vị trí tương ứng trên phần Base. t

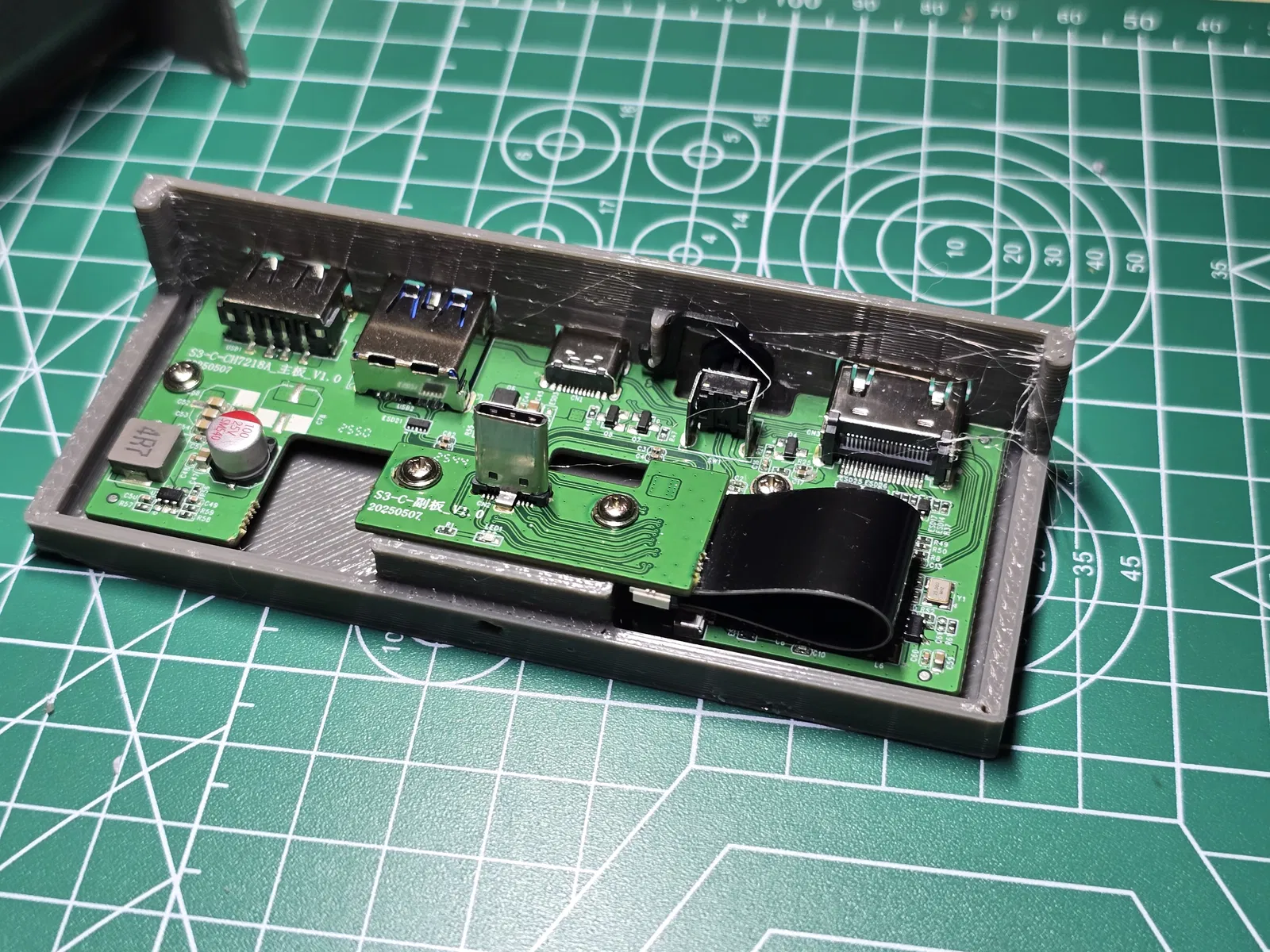

Dùng cổng USB và HDMI để canh thẳng mainboard của dock Antank / SIWIQU với phần Base, rồi dùng ốc bắt board để cố định mainboard.

Bẻ nhẹ ribbon cable và cố định daughterboard lên bệ nâng nghiêng bằng cùng loại ốc bắt board.

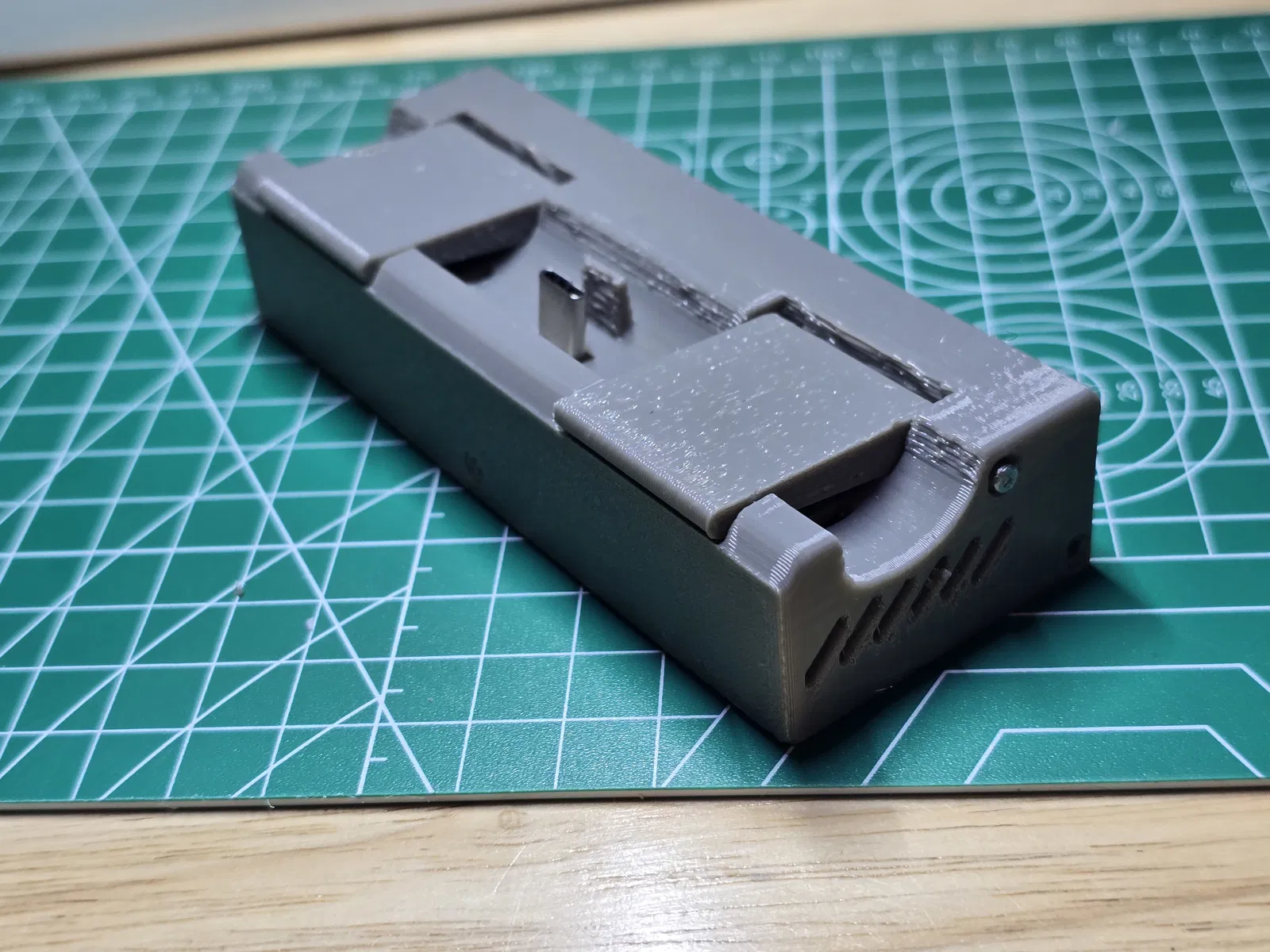

Dùng 2 cây đinh hoàn thiện 6d x 2" làm trục, cố định 2 miếng support flap vào phần Top.

Dùng lỗ cổng USB-C làm chuẩn canh, trượt phần Top vào phần Base, sau đó dùng 3 con ốc bắt vỏ để siết Top với Base.
