Adapter Ống Hút Bụi Xoay (Vacuum Hose Pivoting Adapter)

Tác giả ksuszka_192195

Lượt tải
361
Lượt thích
43
Lượt coi
1.582
Bản remix
2

File 6 14,9 MB

  • vacuum_hose_adapter_tip_insert_1770867358.stlSTL · 365 KB
  • vacuum_hose_adapter_threaded_cap_1770867359.stlSTL · 2,6 MB
  • threads_1770867361.scadSCAD · 15,4 KB
  • vacuum_hose_adapter_threaded_insert_1770867361.stlSTL · 5,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu
#218265
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

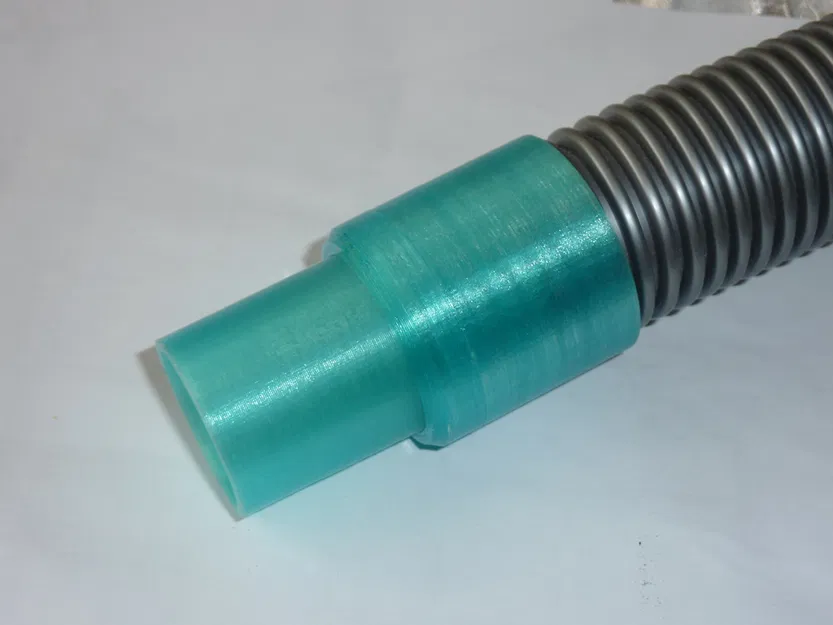

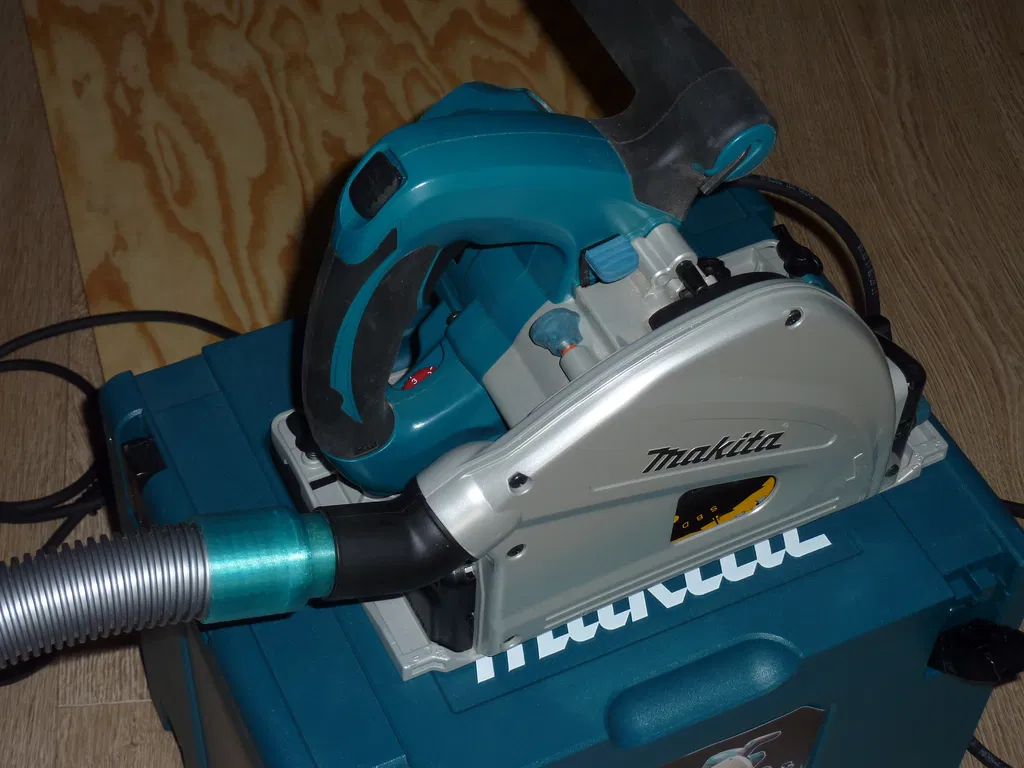

Mình muốn tận dụng máy hút bụi để làm hút bụi đơn giản. Mình mua 4 mét ống máy hút bụi loại rẻ nhất và làm cái adapter này để gắn vừa vào cái cưa. Điểm hay nhất của adapter là cho phép ống xoay (pivot) tự do quanh cái cưa khi mình đẩy cưa chạy dọc theo đường cắt.

Mẹo in (Printing tips)

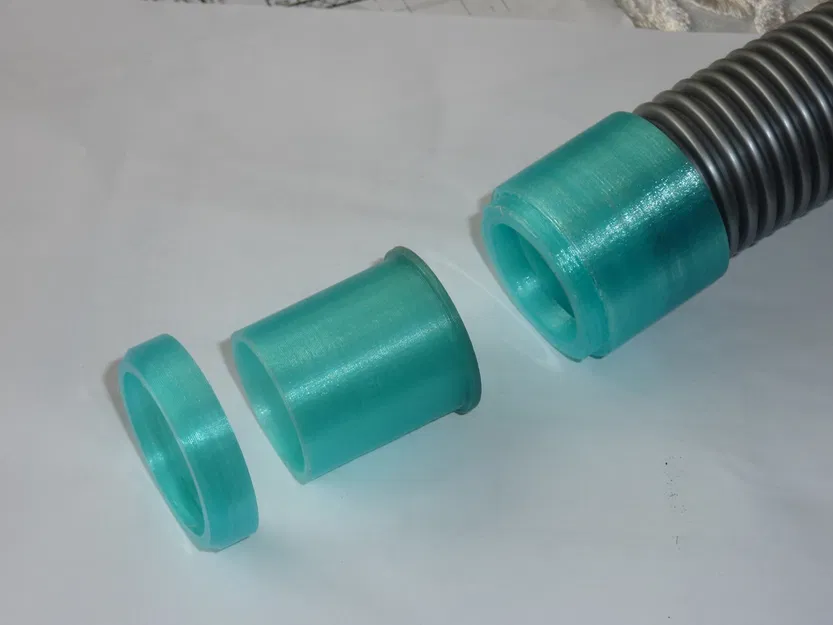

Để dùng được, bạn cần in 3 phần:

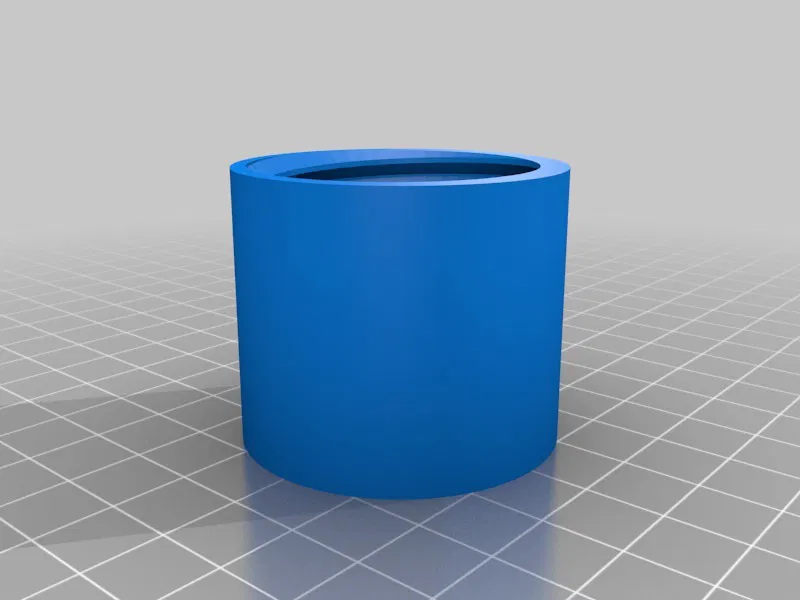

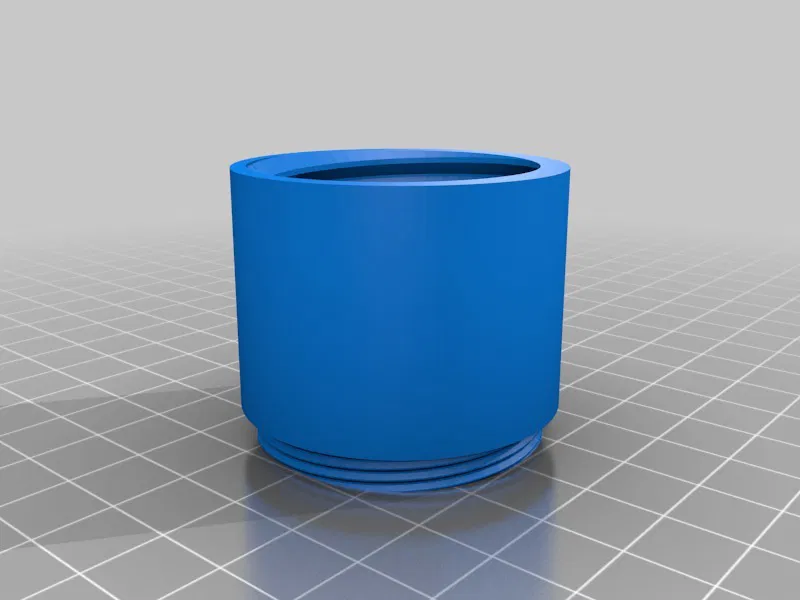

  • threaded insert, phần này vặn vào ống

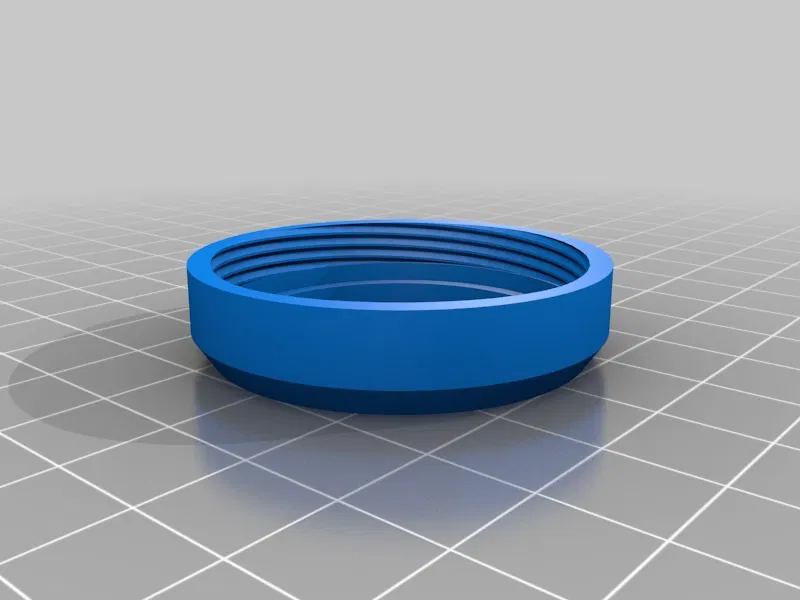

  • threaded cap, vặn lên threaded insert

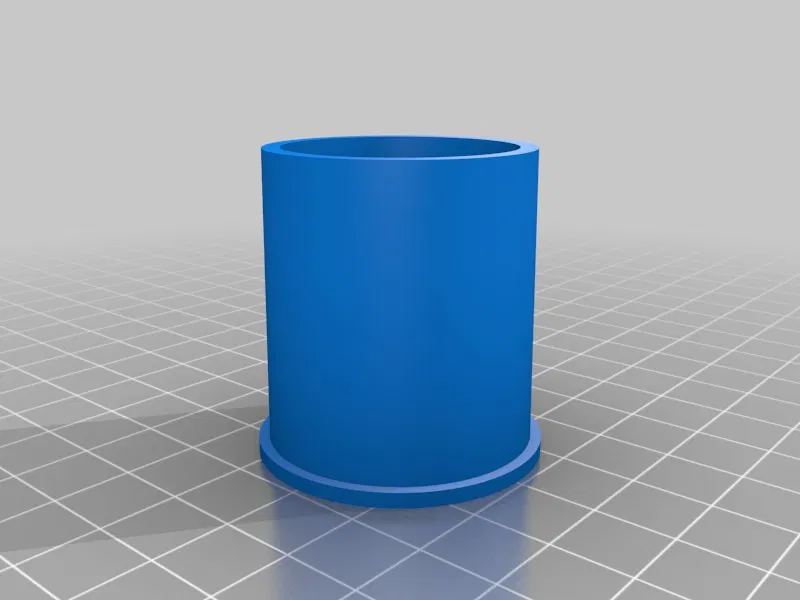

  • tip, phần này cắm vào dụng cụ điện (power tool)

Threaded cap và tip có thể in không cần support.

Mình có đính kèm 2 phiên bản của threaded insert: một bản trơn và một bản có embedded support (để bạn khỏi phải cấu hình support bên trong slicer).

Threaded insert của mình lắp với ống khá khít. Nếu bạn thấy quá chặt, bạn có thể scale nhẹ tất cả các phần, hoặc dùng file OpenSCAD đính kèm rồi tự chỉnh đường kính chi tiết.

Lời cảm ơn (Acknowledgments)

Mình có dùng thư viện tạo ren rất hay của Dan Kirshner.

Coi thêm Ẩn bớt

Thông số in

Định dạng
scadstl
Số file mô hình
6
Tổng dung lượng
14,9 MB
File lớn nhất
6,1 MB
