Vỏ (housing) cho Multitester

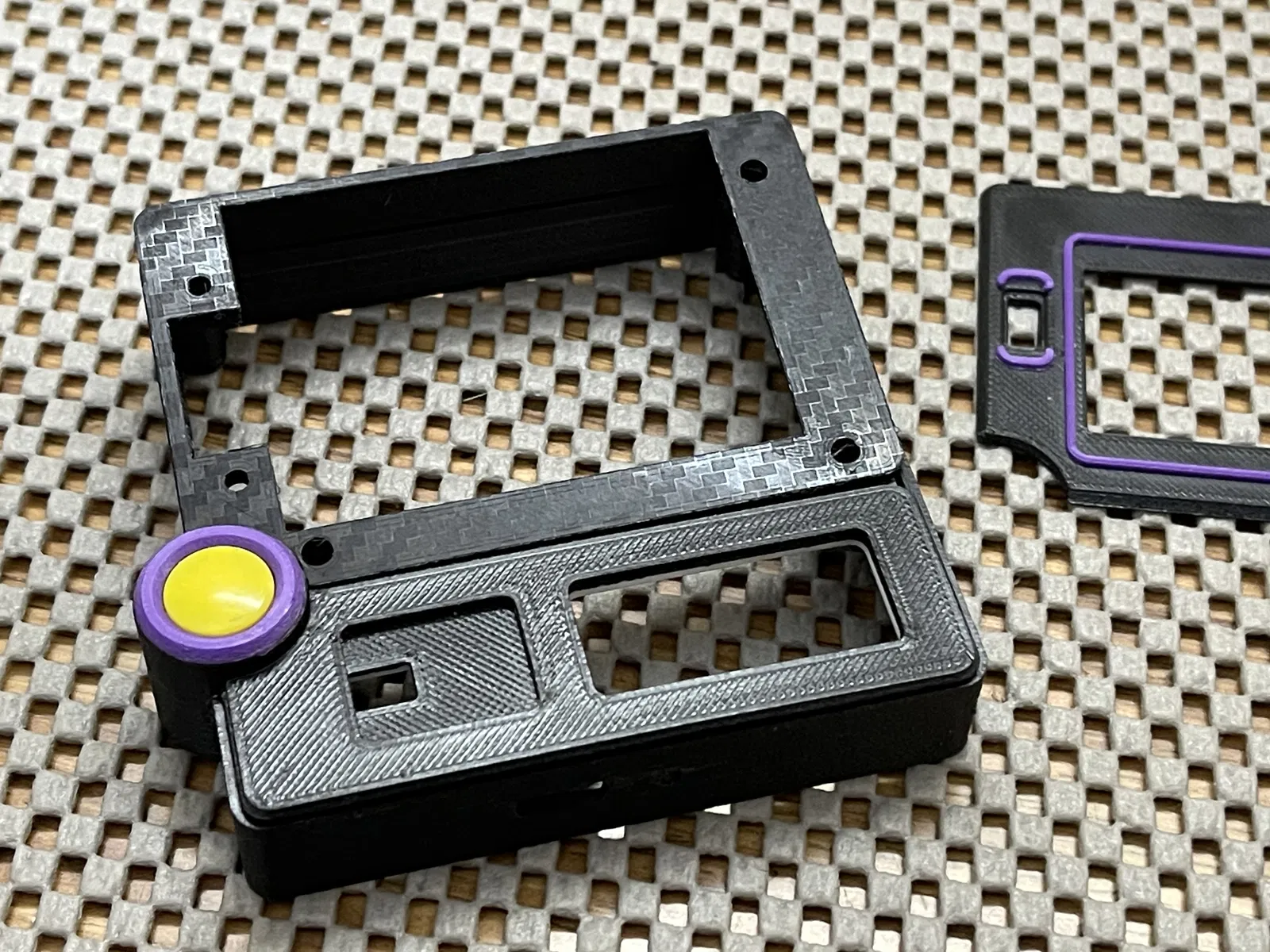

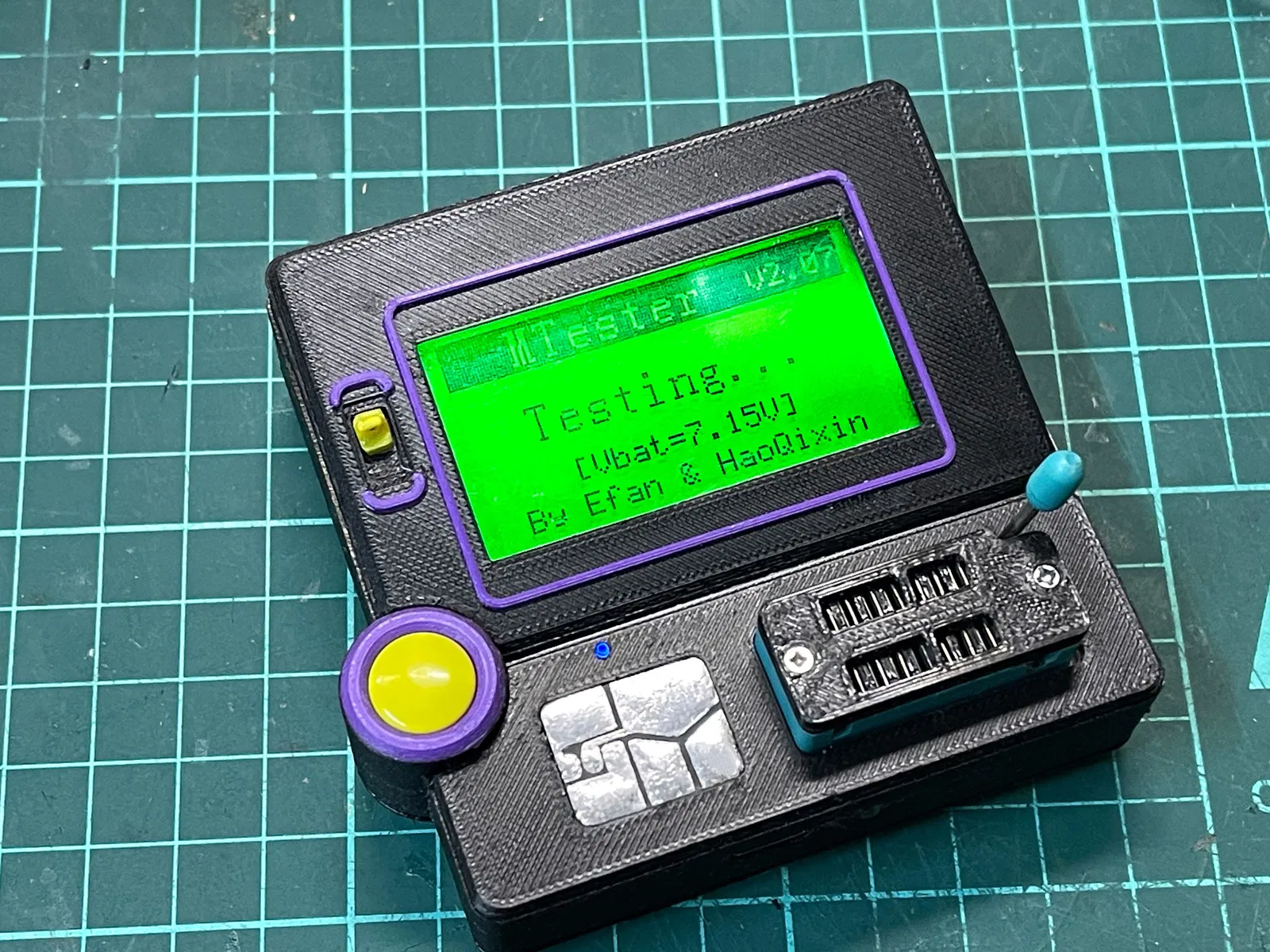

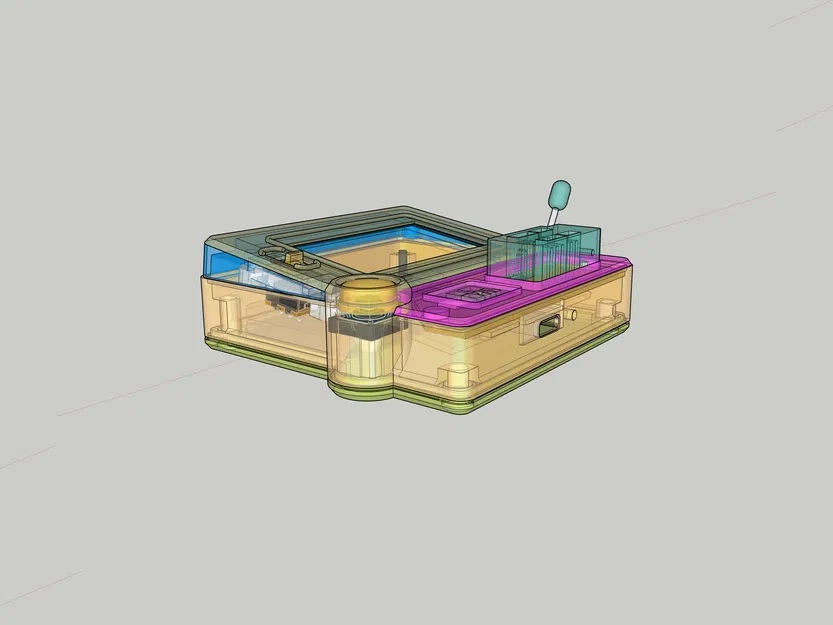

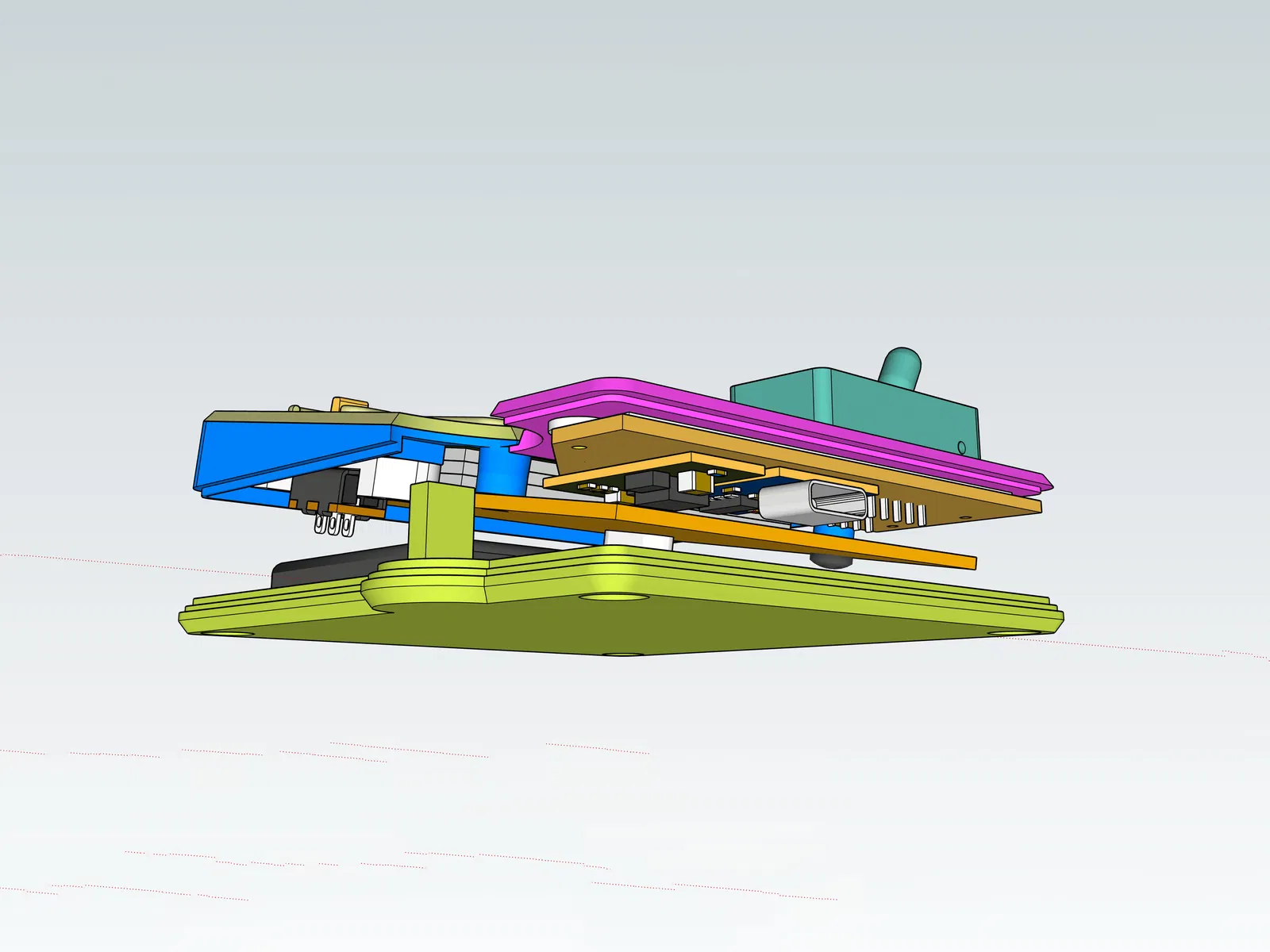

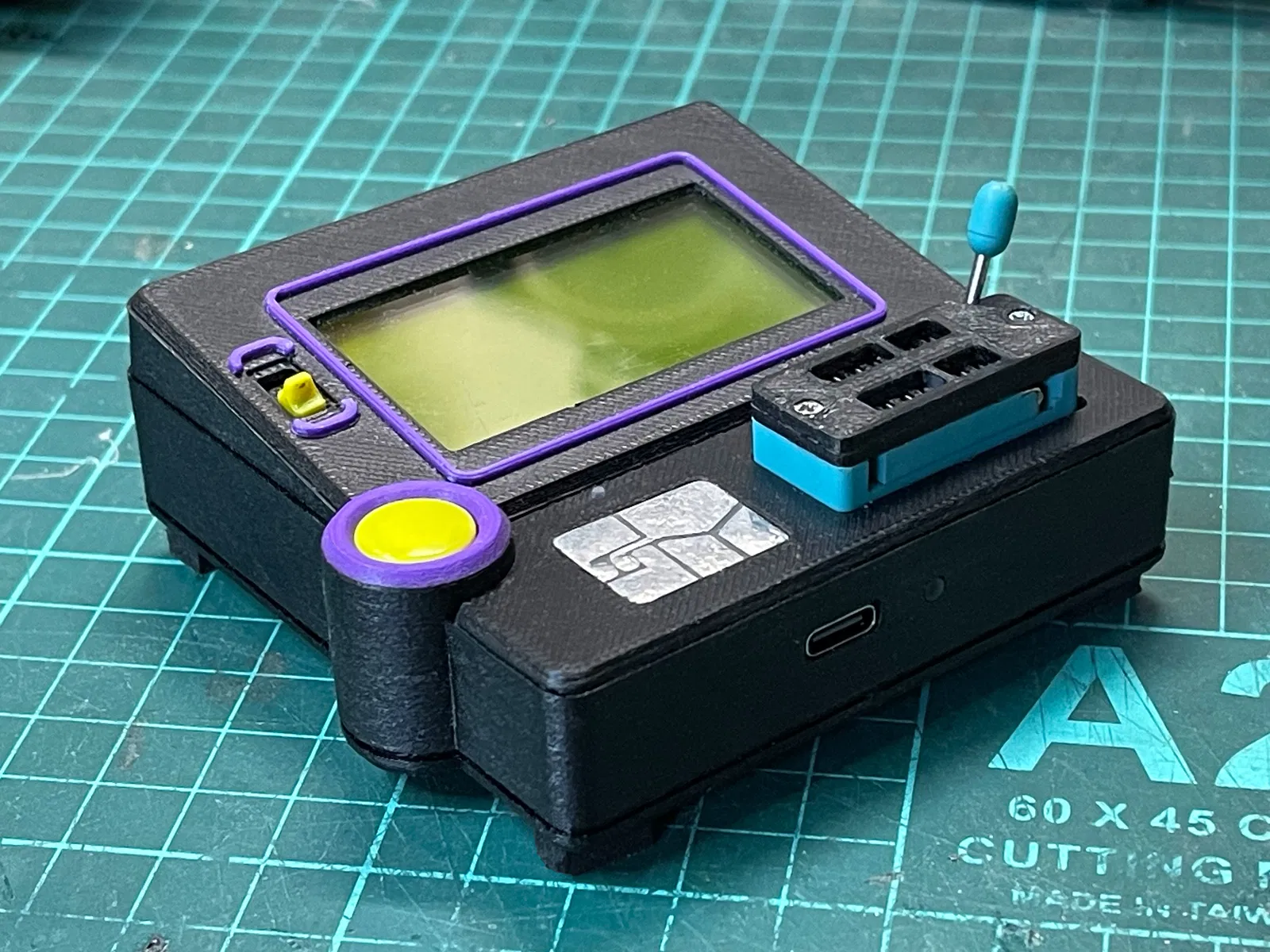

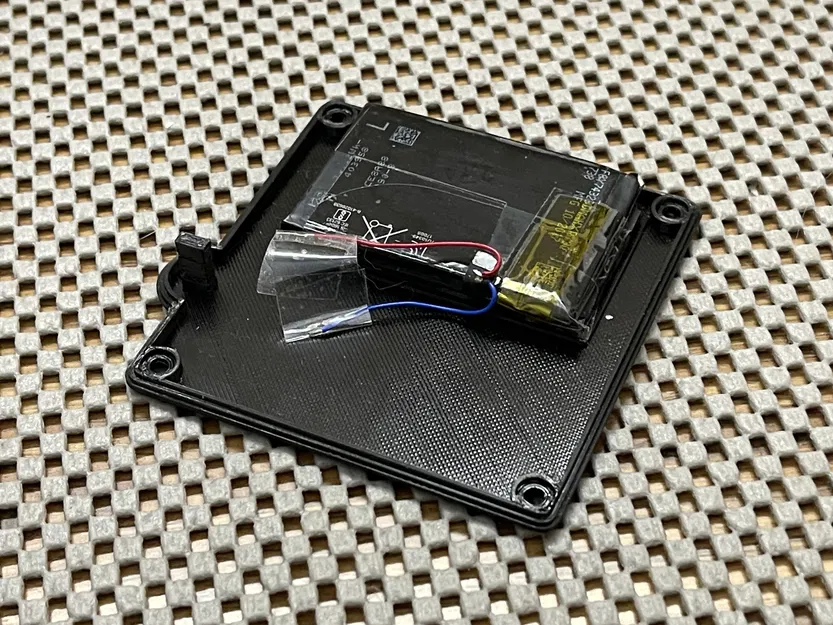

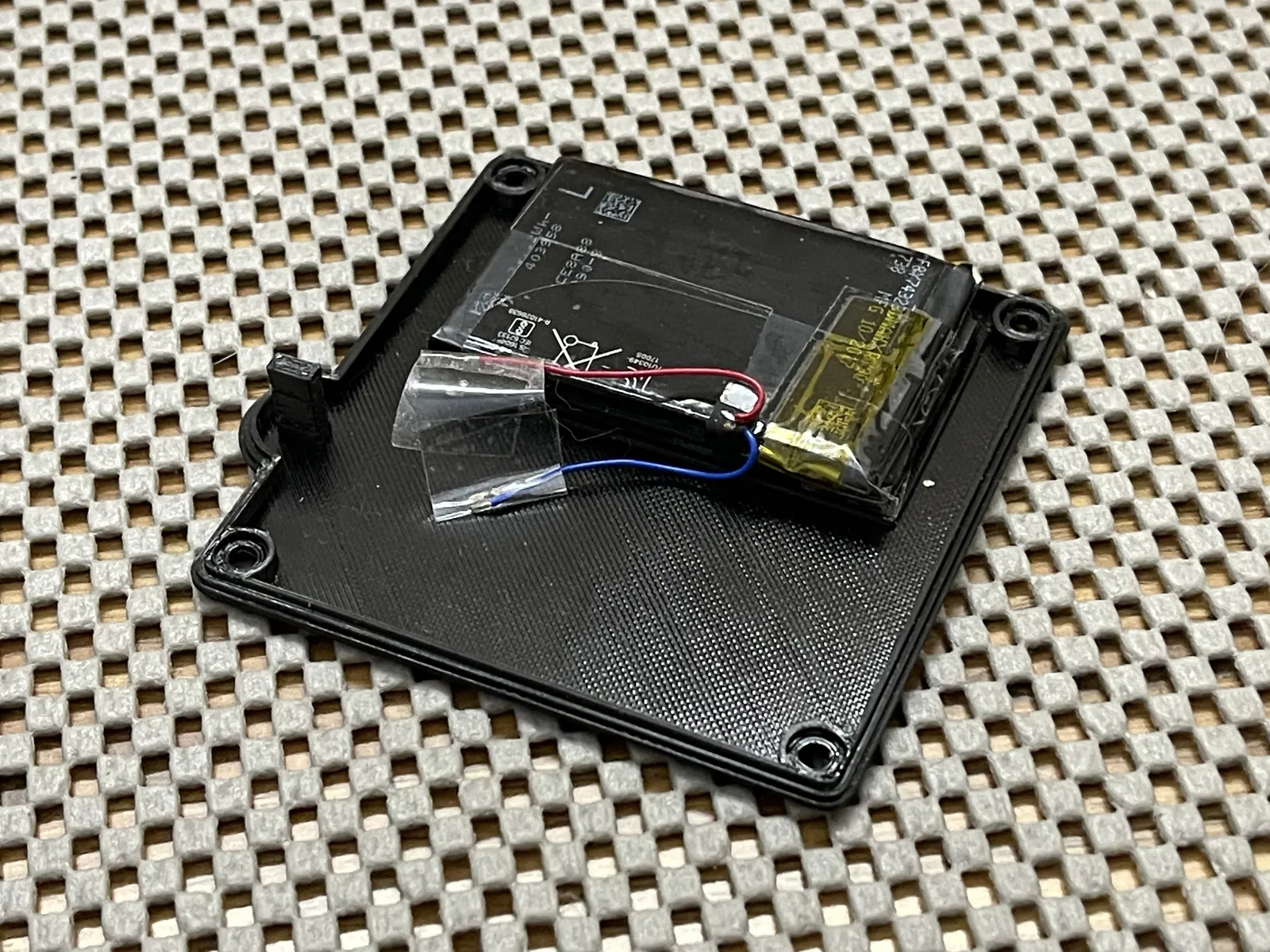

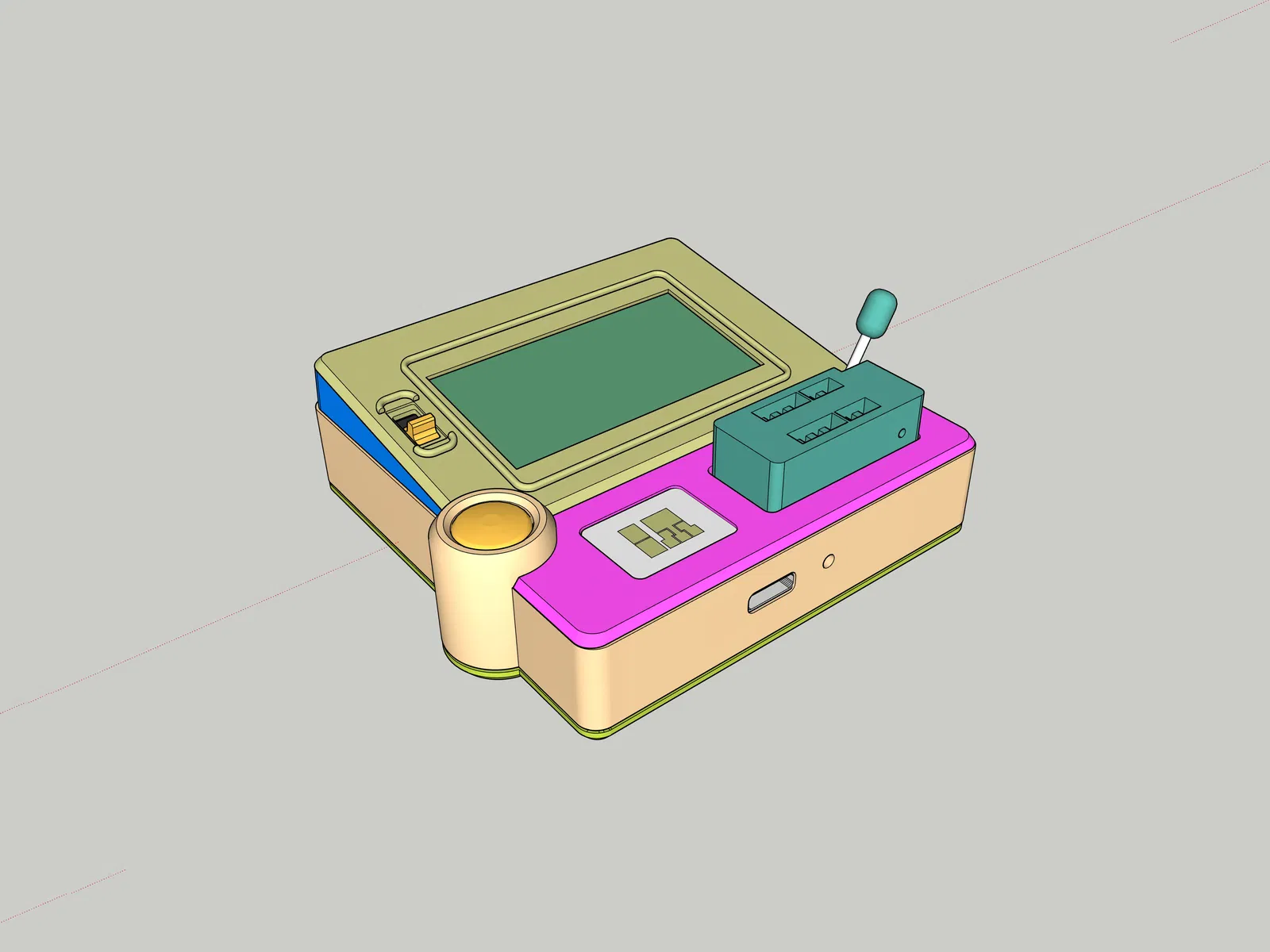

Mình mua một board universal multitester trên Aliexpress. Dùng một thời gian thấy thiết bị ổn, nhưng bất tiện vì không có vỏ/case. Nên mình tự vẽ lại rồi in trên máy in 3D của mình. Trong quá trình làm, mình phải chỉnh nhẹ thiết kế của thiết bị để lắp vừa với case mới. Mình cũng thay pin bằng pin iPhone X kèm bộ vỏ phù hợp để có thể sạc được, đồng thời chuyển đổi điện áp pin từ 3.7–4.2V lên 8–9V để cấp nguồn cho thiết bị.

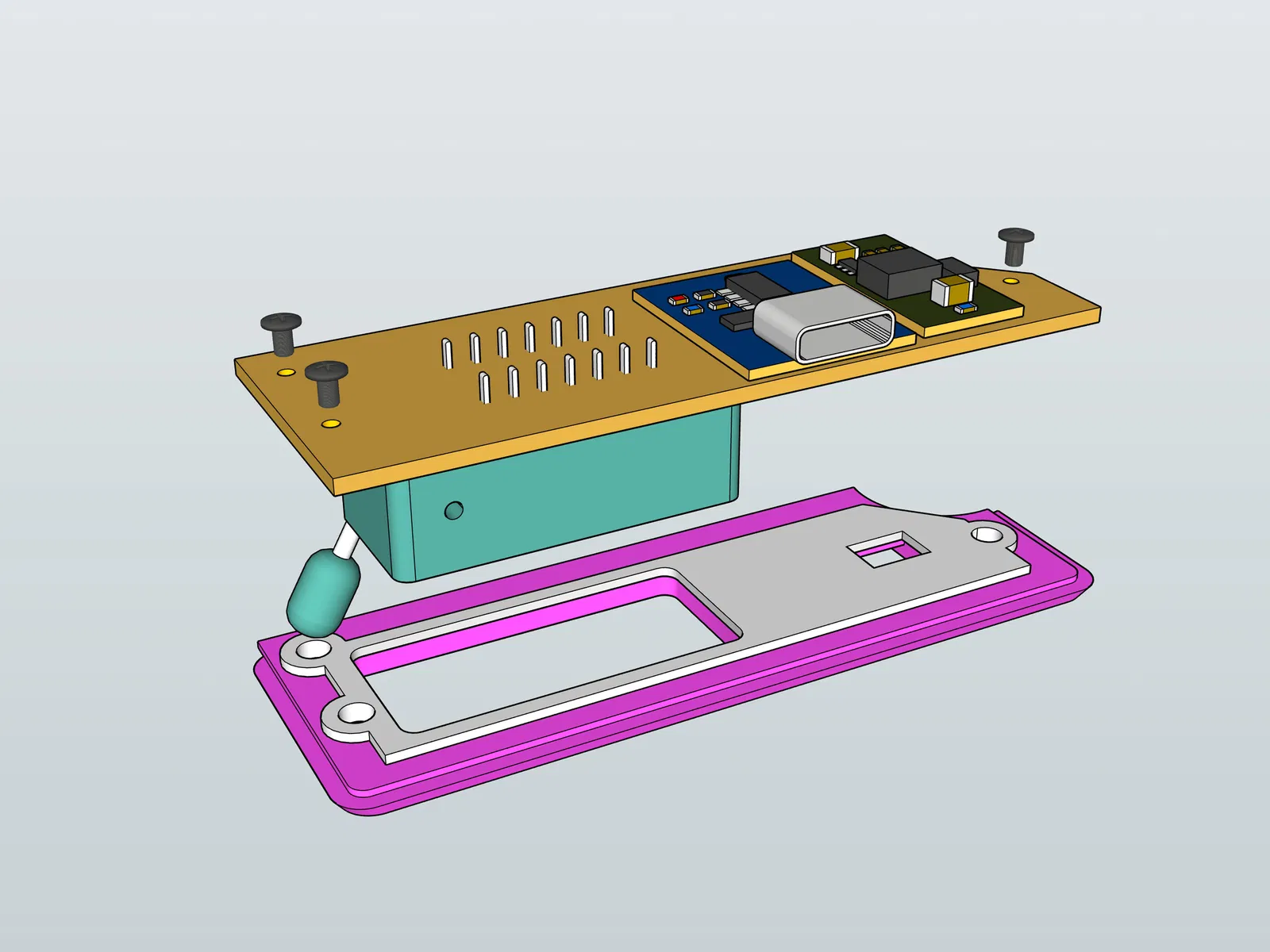

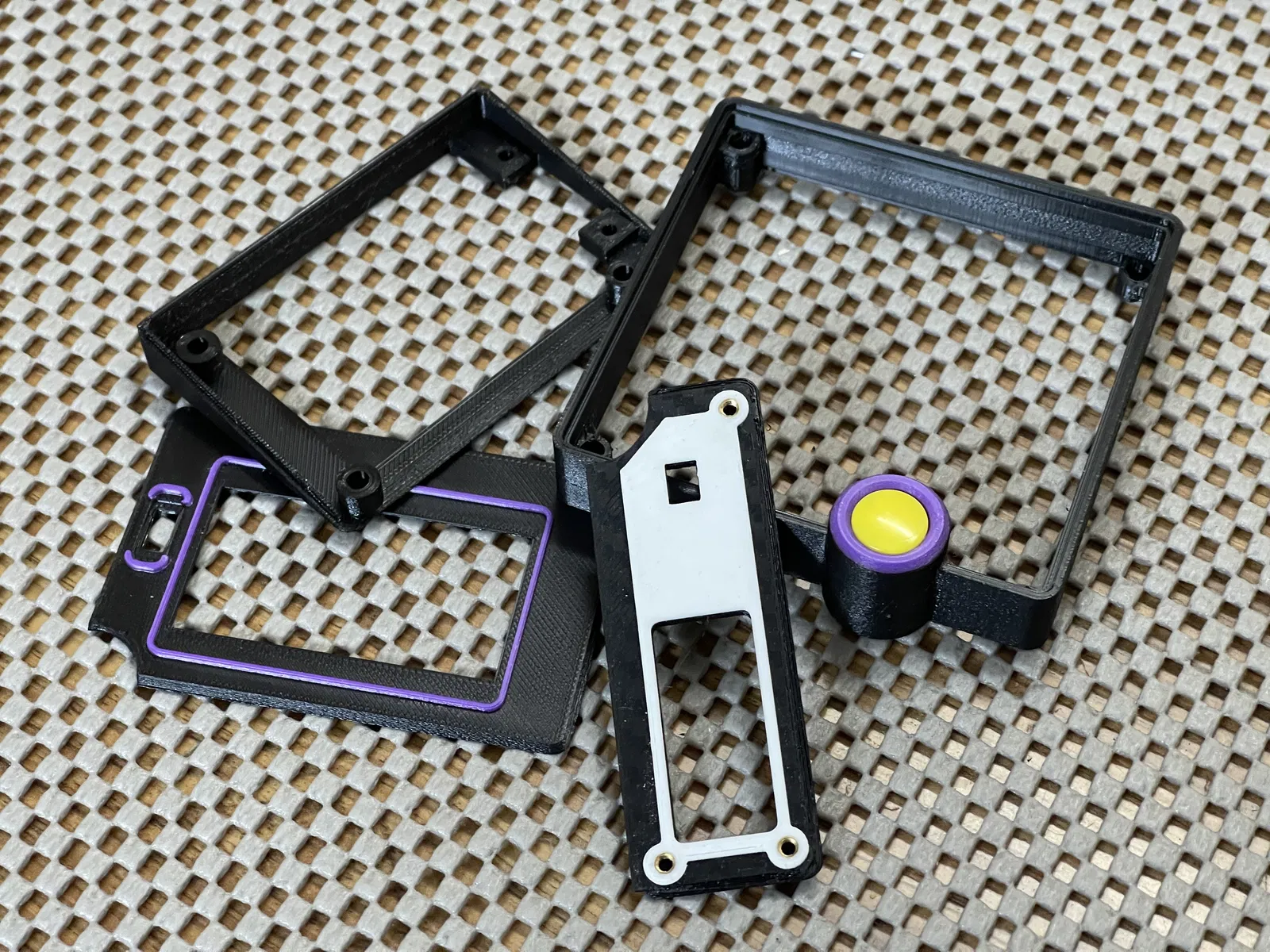

Mình cũng làm thêm một nắp che cho connector, vì màu nguyên bản của nó không khớp với màu của case. Nhìn đỡ hơn chút, dù chưa hoàn hảo. Tiếc là không thể làm mới hoàn toàn cái connector. Phần nắp gồm 2 chi tiết cần dán keo lại với nhau. Chi tiết thứ 3 được làm ra vì mình gặp một số connector có hình dạng hơi khác.

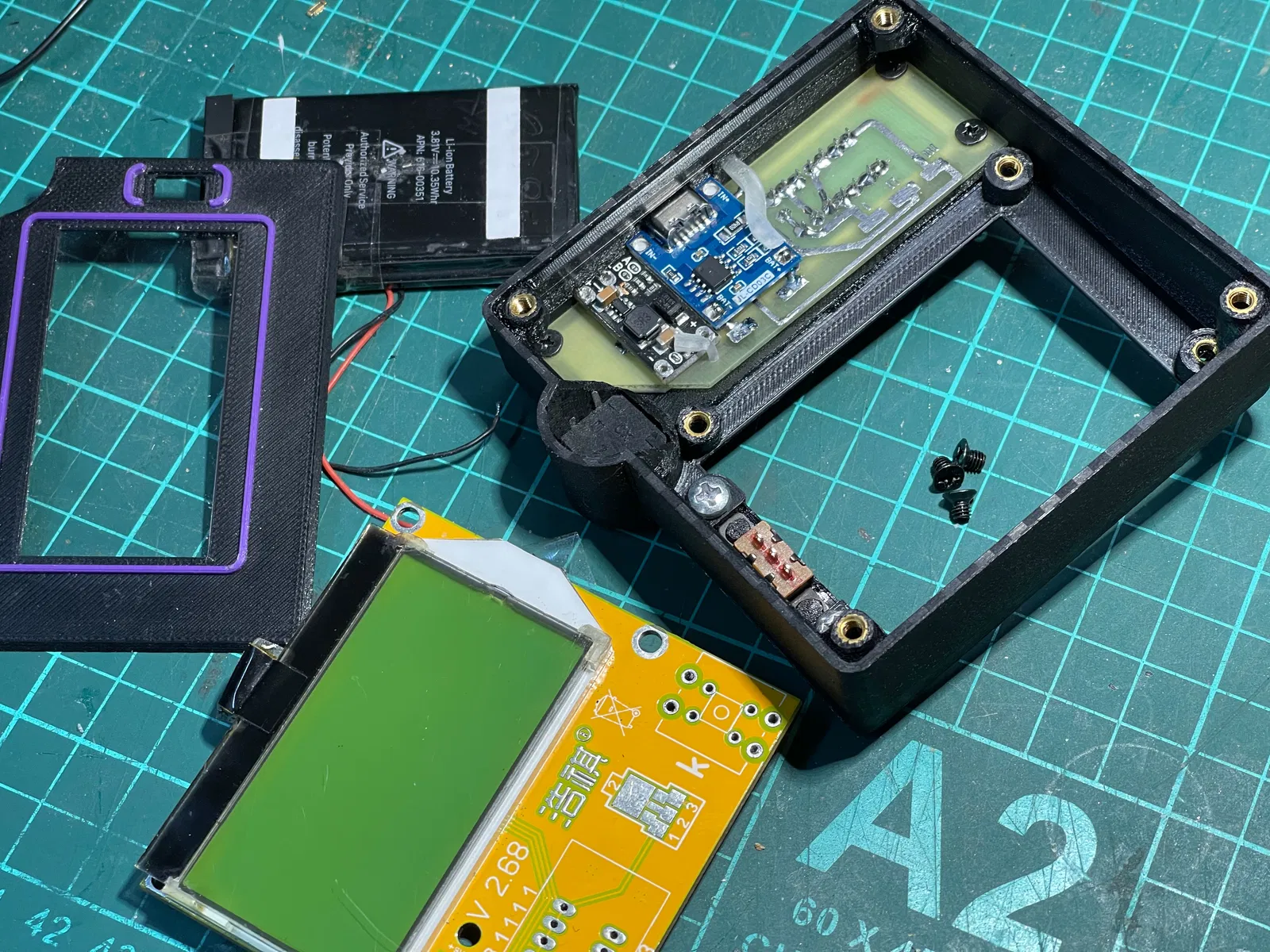

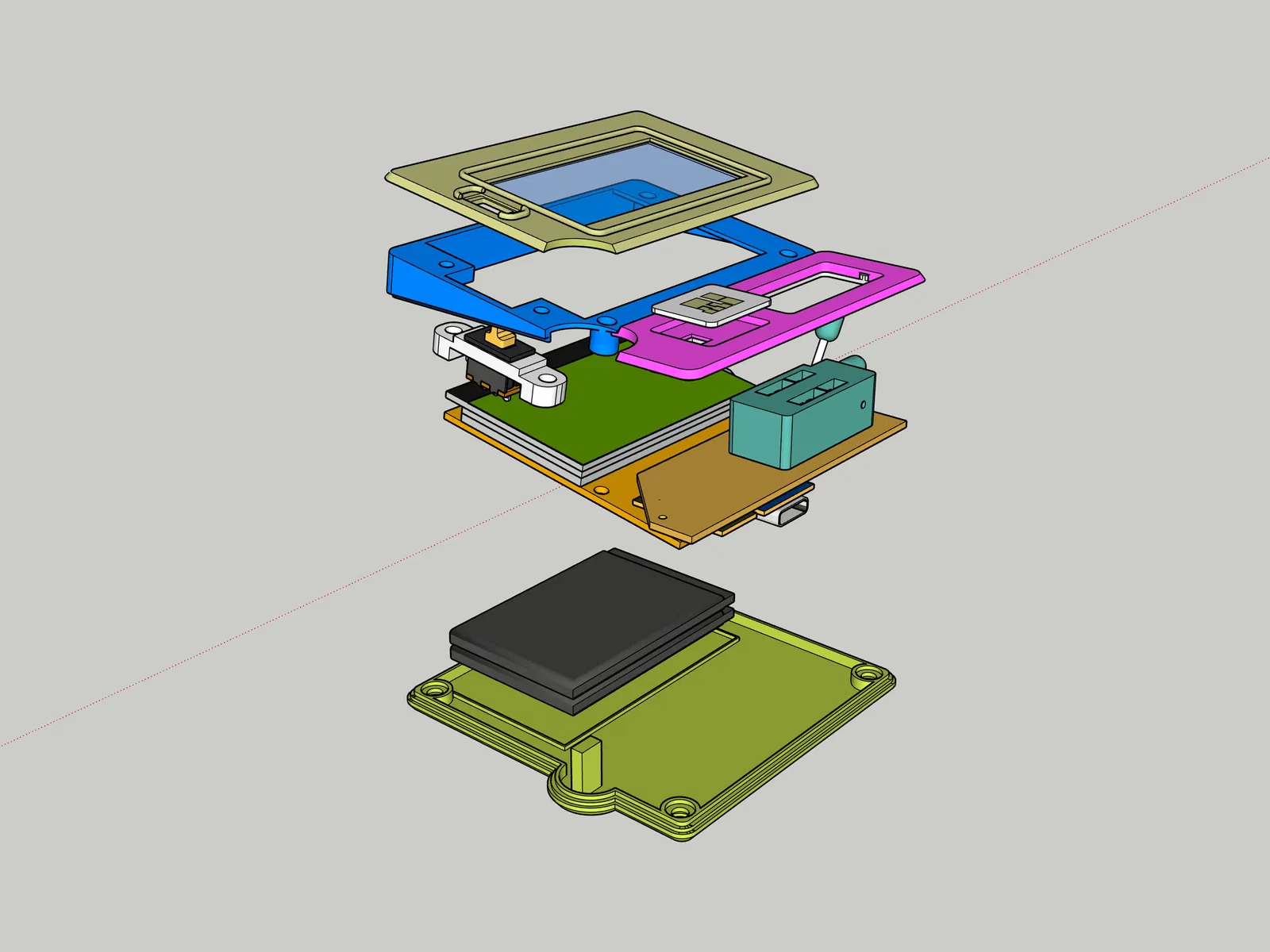

Để lắp ráp case, mình dùng đai ốc hãm nhiệt (heat-set insert) M3. Vít đầu bằng (flat-head) và đai ốc hãm nhiệt M2.5 được dùng để gắn board phụ. Tất cả các phần thân còn lại được lắp bằng keo.
