Vỏ Mean Well RT-65B cho PSU Amiga

Mình đã làm vài mẫu vỏ cho power supply khác nhau. Mẫu này tới giờ là chắc chắn nhất và theo mình là ngon nhất, dù đây là thiết kế đầu tiên mình làm bằng FreeCAD. Mean Well RT-65B dư sức cấp nguồn cho gần như mọi máy Amiga dùng đầu cắm nguồn vuông. (RT-50B chắc cũng đủ... nhưng dù nhìn tương tự, lỗ bắt vít không giống nhau nên RT-50B sẽ không vừa.) Theo hãng sản xuất thì nó không yêu cầu tải tối thiểu trên bất kỳ ngõ ra nào, nên so với mẫu PT-65B bạn không cần gắn điện trở tải. Nguồn đi kèm dạng khung “caged chassis” nên rất dễ bắt lên vỏ và đấu nối.

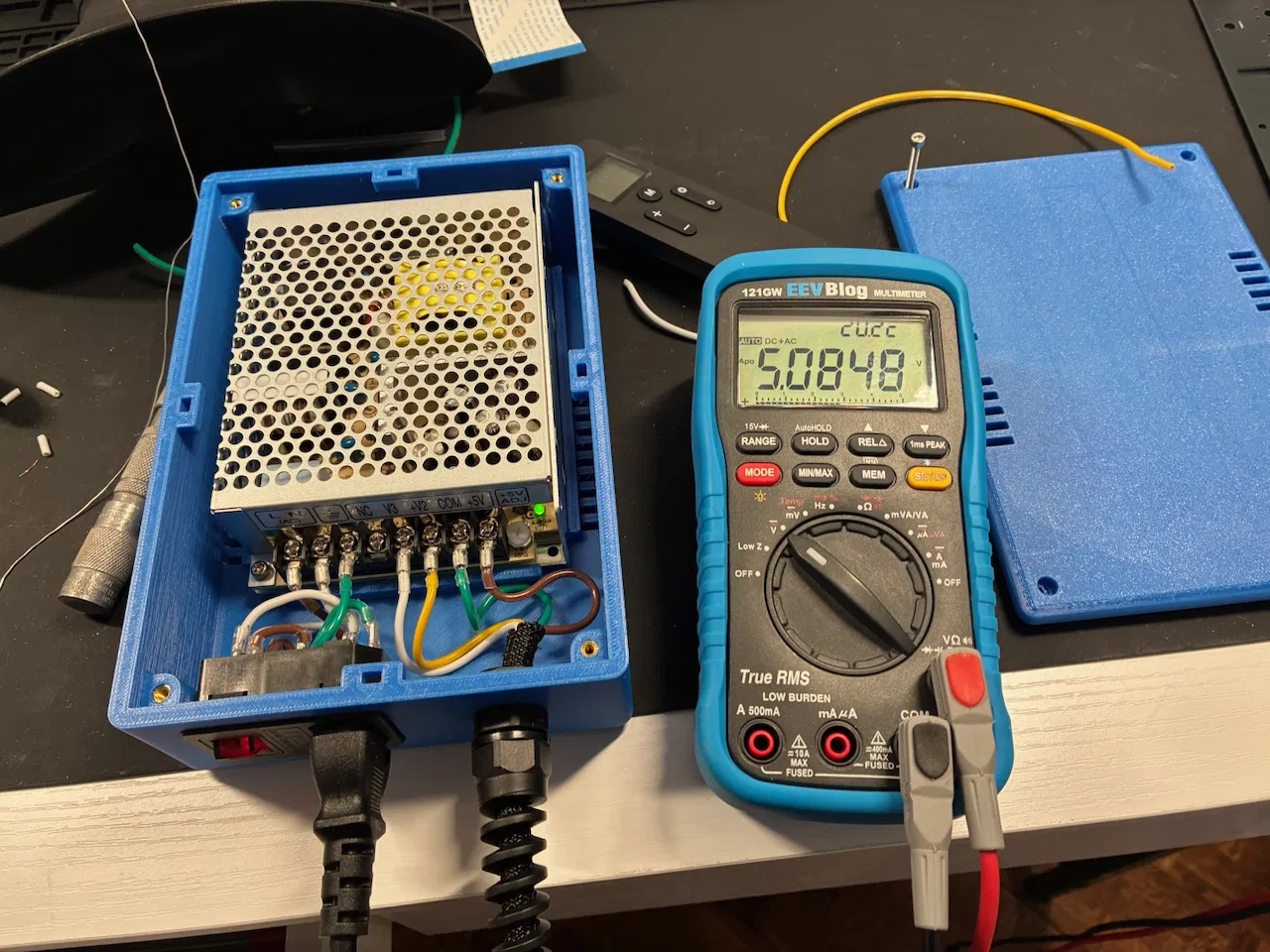

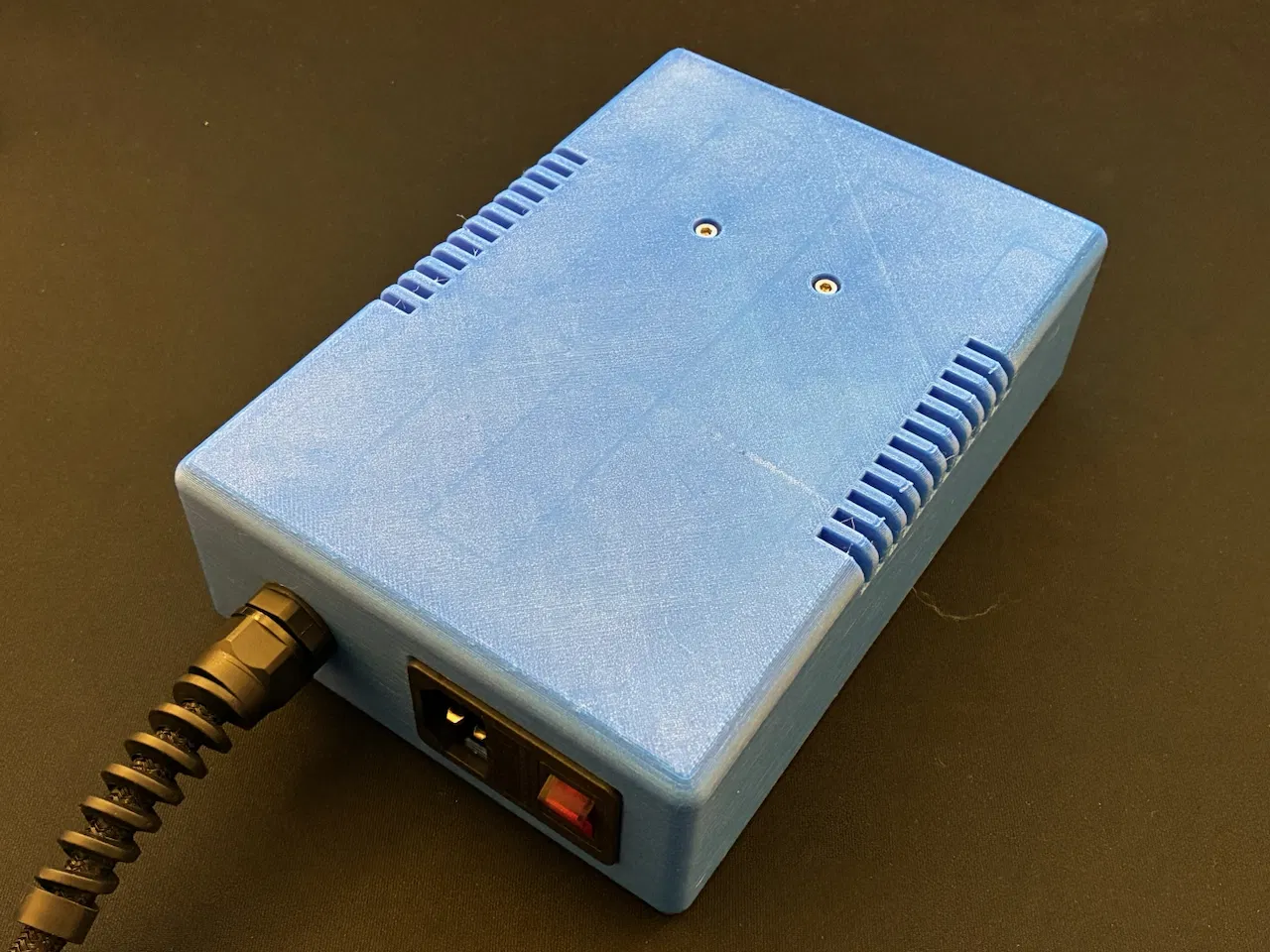

PSU nằm trong một phần đế có gân định vị bên trong hộp in, và có hai con bolt để cố định PSU. Tuyệt đối không dùng bolt dài ở đây vì có thể làm hư PSU! 6mm, không hơn. PSU còn được giữ thêm bởi nắp vỏ: trên nắp có các gân chạm vào mặt trên của PSU, giúp nó không bị tuột khỏi phần đế có gân, kể cả khi không có hai con bolt phía dưới. Nắp ăn khớp với đế bằng bốn góc, đồng thời còn có các “key” ở giữa mỗi cạnh. Với vài hộp PSU in 3D khác mình từng thấy bị flex, nhưng mẫu này thì sẽ không bị.

Canadian Tire có đợt xả hàng mấy bó dây trailer cable với giá $3 nên mình dùng luôn; dây được luồn trong một lớp kiểu techflex (cái này đi kèm bộ kệ thu gọn dây). Ngoài ra bạn cần một power inlet, bộ strain relief cho dây, và dĩ nhiên là đầu cắm nguồn Amiga dạng vuông. Mình dùng ổ cắm C-14 có công tắc tích hợp (có đèn) và cầu chì. Nó bấm “snap” vào vỏ. Mình cũng dùng cable gland PG9 với lỗ 15mm. Cái này không phải để chống nước mà để chống tuột dây (strain relief); dĩ nhiên vỏ có lỗ thông gió và thiết kế này hoàn toàn không nhằm mục đích chống nước.

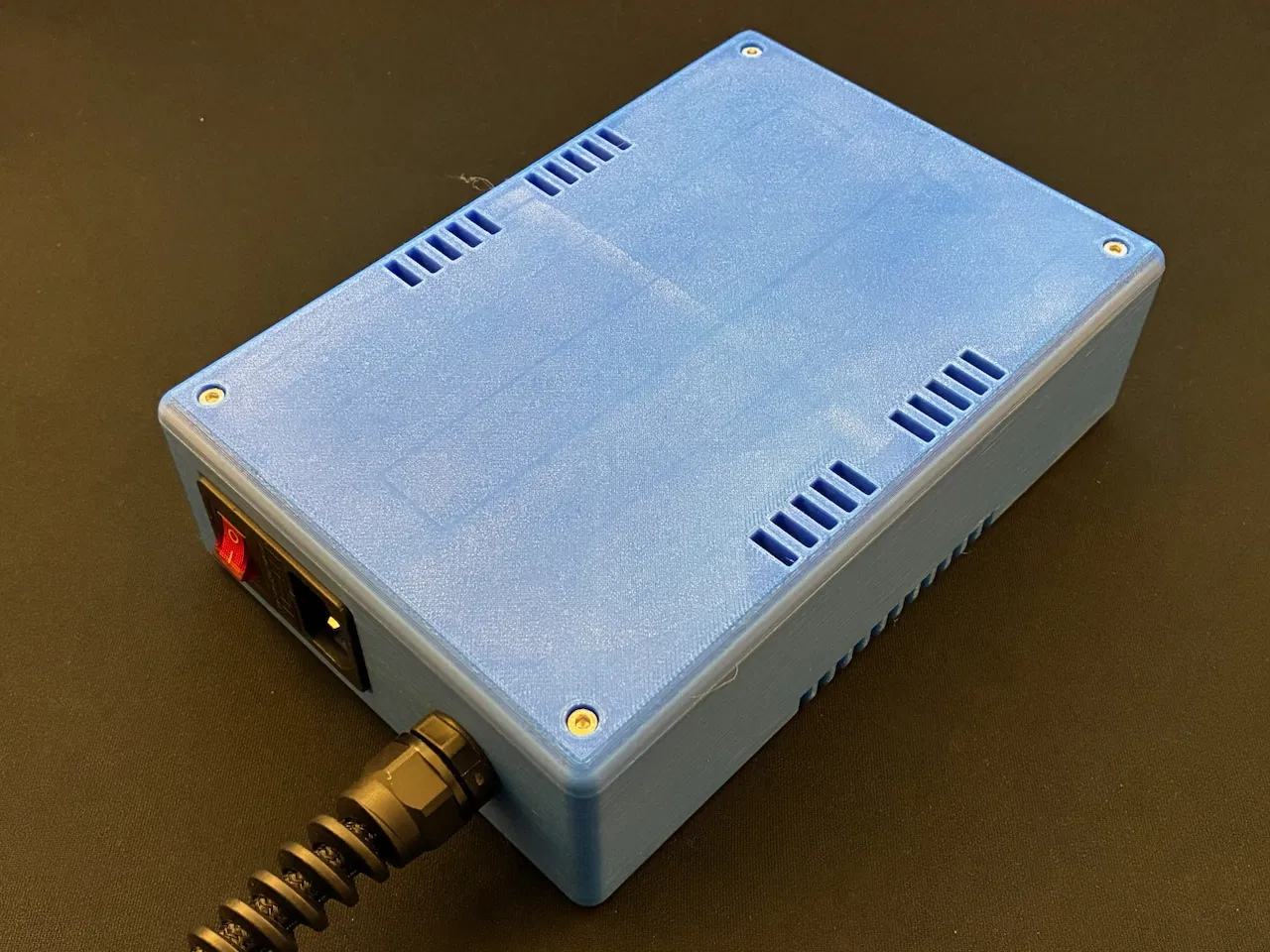

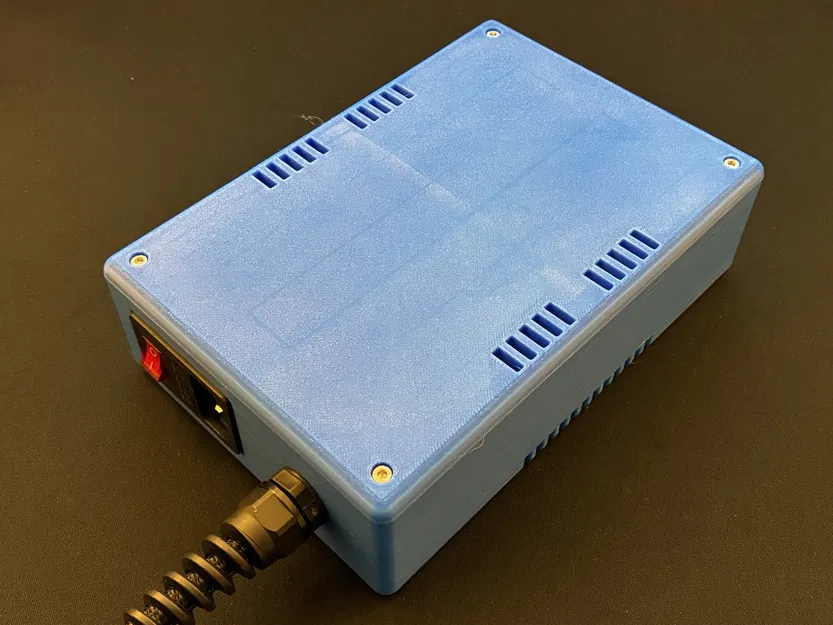

Có 4 insert đồng M3 (brass inserts) được lắp vào phần đế để bắt nắp. Bolt cho nắp có thể dùng nhiều chiều dài khác nhau, mình dùng 14mm. Hình minh hoạ được in bằng Tecbears PETG matte xanh dương, giá vậy mà chất lượng làm mình khá bất ngờ; nozzle 0.40, layer height 0.20, infill 40%.

Lưu ý thường thấy: nếu bạn không thật sự biết mình đang làm gì thì đừng tự đấu dây cho dự án này—nó liên quan tới điện lưới (mains) và có thể gây chết người rất dễ. Tuỳ nơi bạn sống, việc làm cái này không có giấy phép thợ điện cũng có thể là phạm luật.
