Jig làm Aerodynamic Tuft (Aerodynamic Tuft Making Jig)

Đây là một jig được thiết kế để in trên Prusa MK4, dùng để biến băng keo kapton và chỉ may thành các tuft có kích thước đồng nhất, khoảng cách chính xác cho thử nghiệm khí động học. Khoảng cách có thể chỉnh được, nhưng có thể phát sinh vấn đề khi Solidworks recompile, nên chỉnh là tự chịu rủi ro. Bản được upload ở đây cho phép khoảng cách tuft theo bước 1/2 inch (12.7 mm). Chiều dài có thể chỉnh bằng cách gắn khối dán băng (lớn) và khối canh kích thước (nhỏ) xa nhau hơn. Các lỗ bắt vít được thiết kế để có thể xếp thẳng hàng nhiều bộ trên optical table 1 inch tiêu chuẩn. Một phiên bản tương lai sẽ cho cấu hình bằng OnShape khi nào mình rảnh làm.

Mình dùng Isacord's Texlight Glow in the Dark Thread để làm tuft phát quang, nhưng chỉ có trọng lượng/tải sợi tương tự là dùng được.

https://inspiredtosew.com/products/texlight-glow-in-the-dark-thread-by-oesd-isacord-thread

Hướng dẫn sử dụng:

1. In cả hai khối từ file 3mf đi kèm. Mình dùng profile tốc độ mặc định cho nozzle 0.4 trên Prusa MK4S. Nên máy in 3D nào cỡ tương đương cũng làm được.

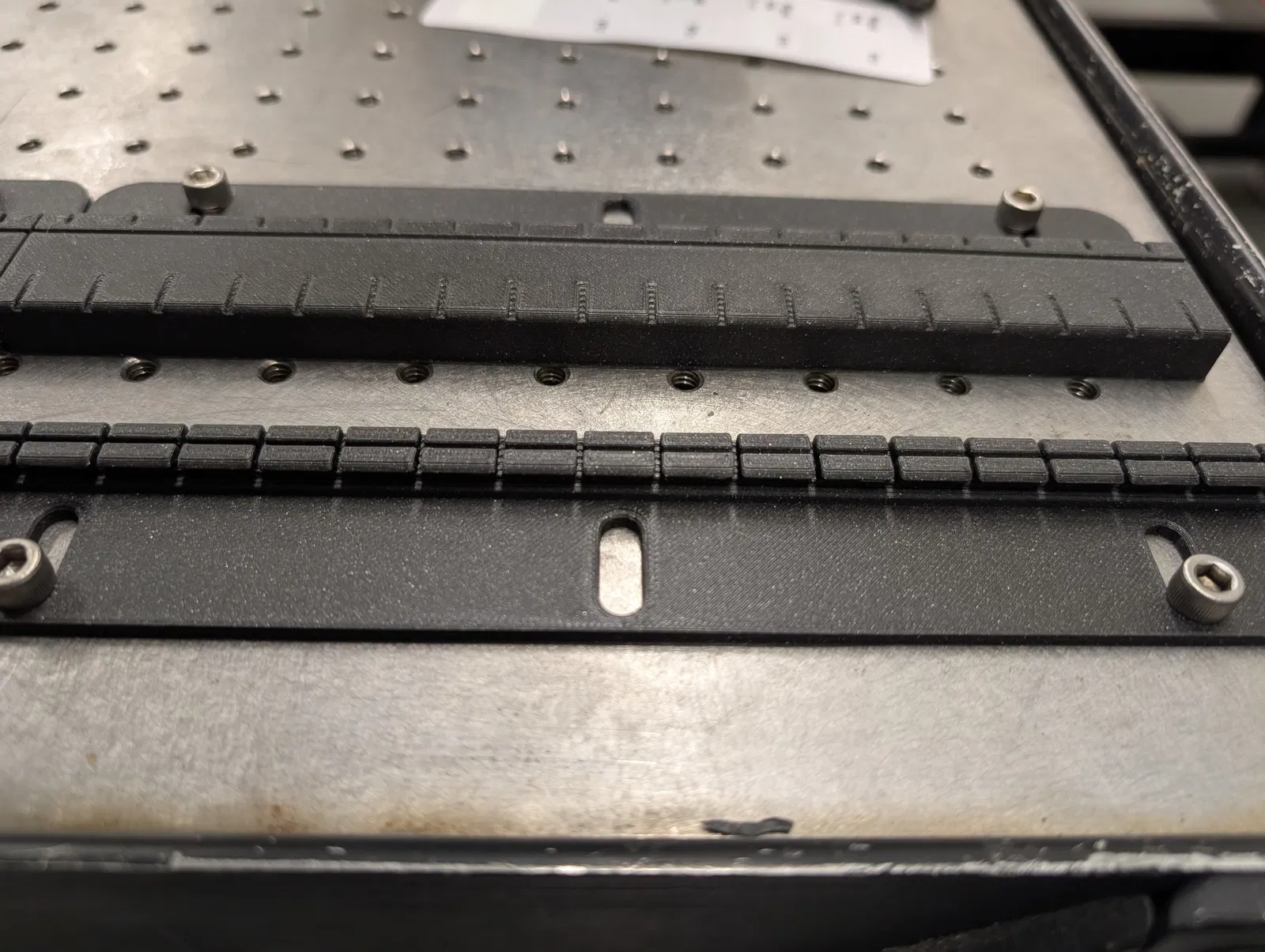

2. Bắt hai khối lên optical table hoặc bề mặt cứng tương tự có chuẩn lỗ cách nhau 1 inch, dùng ốc 1/4-20 hoặc M6. Chỉnh khoảng cách giữa khối dán băng (lớn) và khối canh kích thước (nhỏ) để ra chiều dài tuft mong muốn.

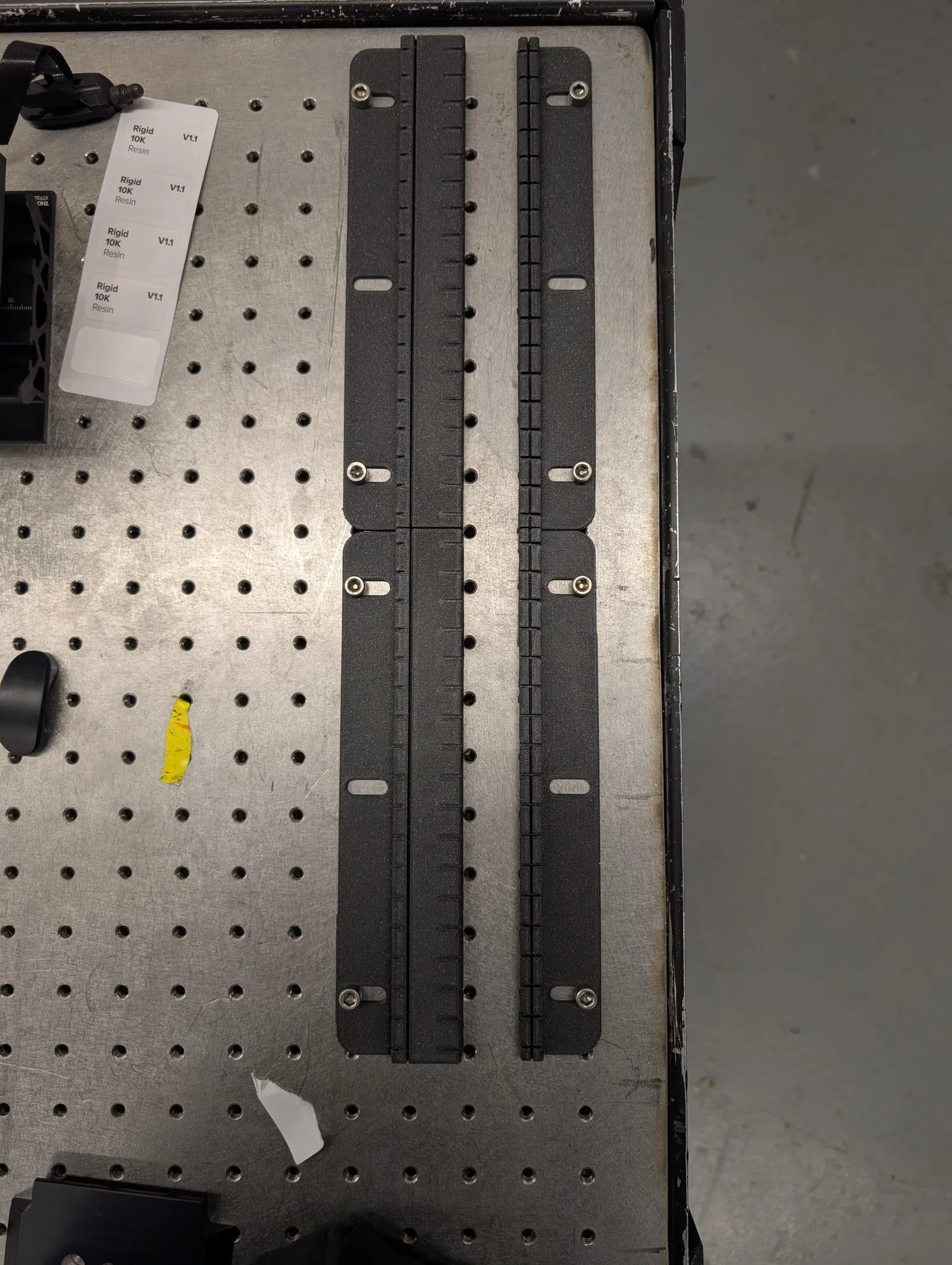

3. In và gắn thêm các khối để tạo dải dài hơn so với khi chỉ dùng một bộ. Khi ghép nhiều khối, khoảng cách 1/2 in (12.7 mm) vẫn được giữ nguyên.

4. Cố định sợi chỉ ở một đầu bằng ngón tay hoặc dán băng keo. Bắt đầu quấn sợi chỉ vòng qua từng khối, luân phiên giữa khối dán băng và khối canh kích thước. Có thể bỏ qua một vài chốt (peg) khi cần để đạt khoảng cách mong muốn.

5. Căng vừa đủ để sợi thẳng (taut) nhưng không kéo tải lên jig. Căng quá thì tuft dễ bị cong/cúp hoặc bật khỏi băng keo.

6. Vẫn giữ sợi chỉ đúng vị trí. Dán băng keo phủ lên phần phẳng của jig dán băng bằng loại băng bạn chọn. Mình khuyên dùng Kapton tape vì mỏng và không để lại keo dính trên mẫu thử. Tuy nhiên băng keo mỏng tương tự cũng được.

7. Miết ngón tay lên băng keo để đảm bảo dính chắc và ép sát lên từng sợi chỉ.

8. Dùng lưỡi dao lam (razor blade) rạch theo các rãnh chạy dọc theo chiều dài mỗi khối để cắt tuft đúng kích thước.

9. Mình khuyên cắt trên khối canh kích thước (nhỏ) trước, rồi tới khối dán băng.

10. Gỡ băng keo có dính tuft ra khỏi khối một cách cẩn thận và dán lên mô hình khí động học đang thử nghiệm.

11. Khi bóc băng keo, nhớ ấn nhẹ lên các tuft để chúng vẫn dính theo băng. Tùy khí hậu và loại băng dùng, tĩnh điện có thể làm chúng hơi dính ngược lại vào jig.

12. Thổi gió.
