Mô Hình Cưa Bàn Chạy Bằng Động Cơ Hơi Nước

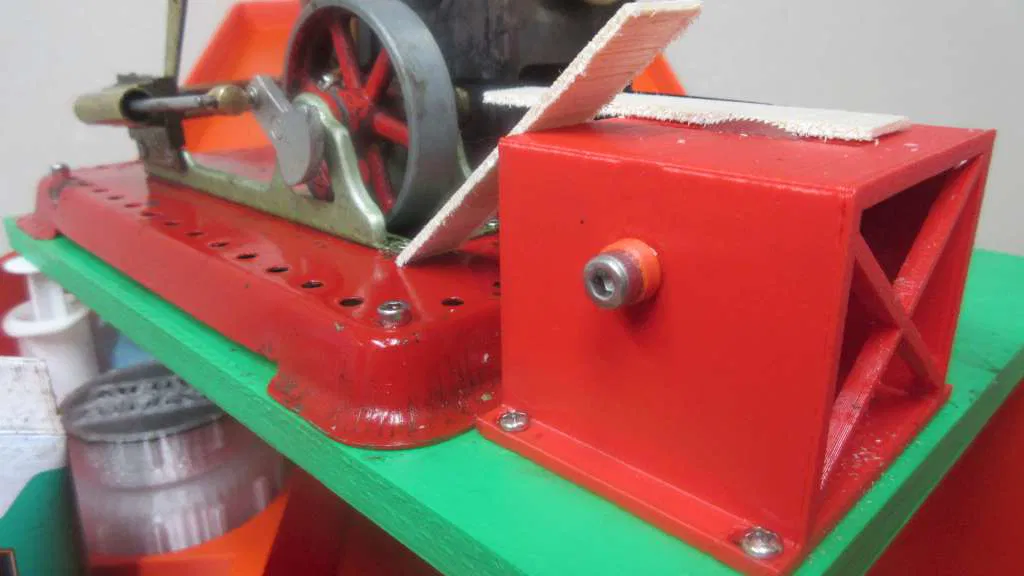

Cái động cơ hơi nước Mamod SE.2a hồi nhỏ của tui tới giờ vẫn còn chạy tốt, ngặt nỗi mấy món phụ kiện đồ chơi đi kèm thì thất lạc đâu mất tiêu theo thời gian rồi. Thế là thằng cháu tui mới gợi ý: "Hay mình in 3D mấy món đó đi ông!" (thằng nhỏ lanh ghê). Đây là thành quả đầu tiên của hai ông cháu*: một cái cưa bàn hoạt động ngon lành, cắt được mấy tấm gỗ balsa dày 1/16" (cỡ 1.6mm).

Bàn cưa và phần đế được in bằng nhựa PLA. Lưỡi cưa là loại lưỡi cắt gỗ đường kính 1-1/4" (32mm) dày 1/64" dành cho máy mài khắc mini (tui mua của Princess Auto 8121337). Mấy món đồ kim khí cần thêm cho cái cưa bao gồm: 1 cái ốc cấy nhiệt (heat-set thread insert) M2 1 con vít máy M2 x 6mm 1 con vít máy M4 x 10mm

Ốc cấy nhiệt được gắn vô phần "trục" (axle) xuyên qua cái "Puli", kẹp lưỡi cưa nằm giữa hai món đó. Ba chi tiết này phải được lắp ráp ngay bên trong cái bàn cưa -- chắc các bạn sẽ cần cái nhíp để gắp cho dễ. Cái long đền (washer) thì gắn bên ngoài ở đầu kia của trục -- chỗ này hổng cần ốc cấy đâu, cứ vặn thẳng con M4 vô nhựa là dính cứng ngắc. Tui thấy hổng cần xài bạc đạn rời làm chi -- nhỏ một giọt dầu máy lỏng vô là đủ trơn tru rồi, theo kiểu nhựa trượt trên nhựa thôi. Nhớ đừng để dầu dính vô cái puli nha!

Nếu các bạn muốn gắn cái cưa lên phần đế (base) thì cần thêm: 8 cái ốc cấy nhiệt M3 4 con vít máy M3 x 10mm 4 con vít máy M3 x 20mm

(Hoặc các bạn cứ bắt vít thẳng mấy món này xuống tấm ván ép như hồi nhỏ tui hay làm cũng được, hồi đó làm gì đã có máy in 3D).

Dây curoa (drive belt) được in bằng nhựa TPU 95. Tui phải chỉnh tới chỉnh lui mới ra được cái profile chuẩn -- vừa đủ chắc để không bị giãn, lại vừa đủ dẻo để chạy quanh mấy cái puli mà không làm nặng máy quá.

Tui có kèm theo mấy file thiết kế Freecad để các bạn tiện remix lại nhen.

Lưu ý: Cái hộp đựng trong hình là bản remix từ thiết kế của người khác. Tui có thể sẽ đăng bài riêng về cái đó. Mấy cái chai đựng nhiên liệu với nước là do tui tự thiết kế, tui cũng sẽ đăng riêng luôn. Nhưng báo trước nha: PLA với mấy loại nhựa thông thường không có đựng được cồn nhiên liệu đâu. Phải in bằng nhựa PCTG mới chịu nổi đó.

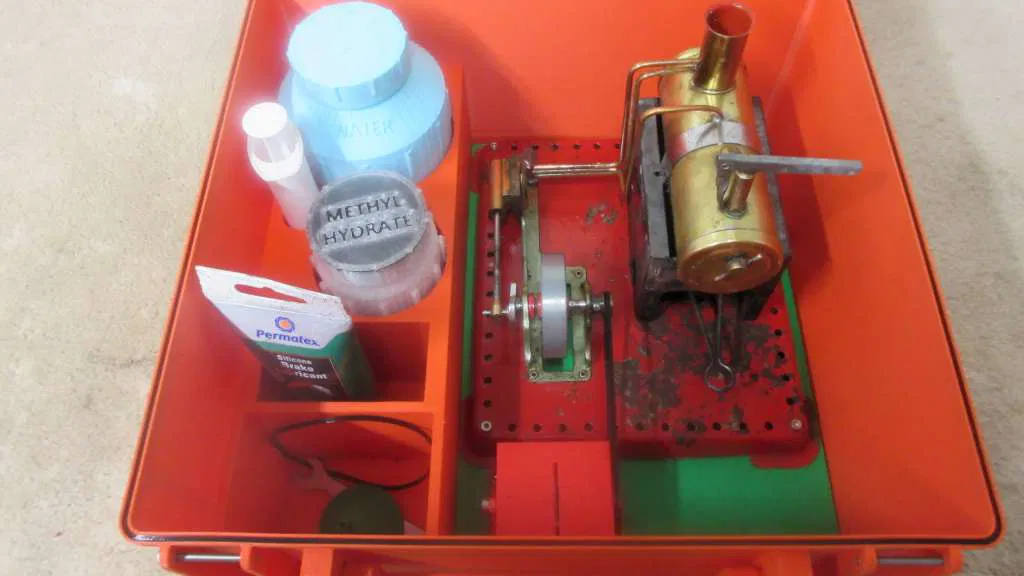

Hộp đựng (Carrying case):

Chai lọ (Bottles):

*thiệt ra là phiên bản thứ 4 của nỗ lực đầu tiên -- thiết kế đã được tút tát lại sau khi tụi tui thử nghiệm đủ kiểu ý tưởng khác nhau.
