Đế để bàn cho Drok DC Volt Ammeter Panel (desktop base)

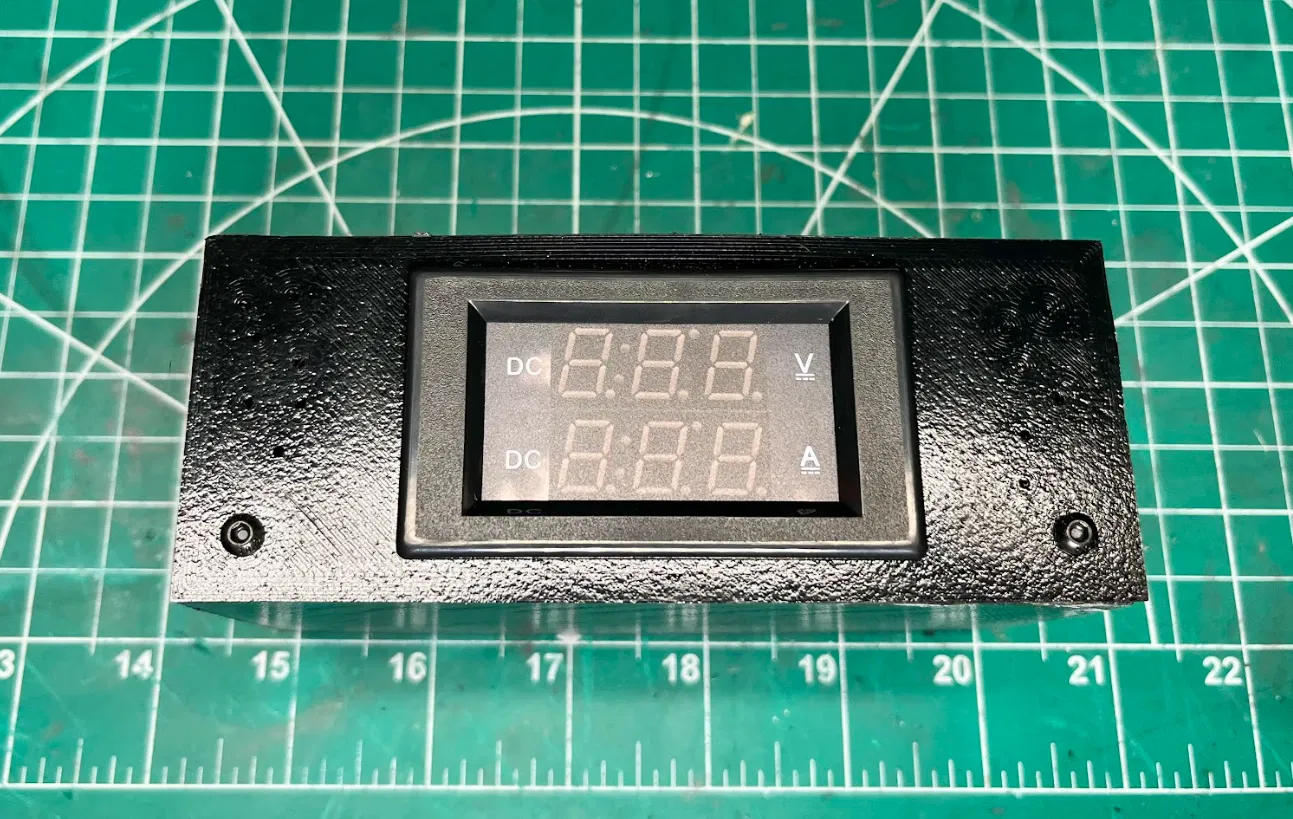

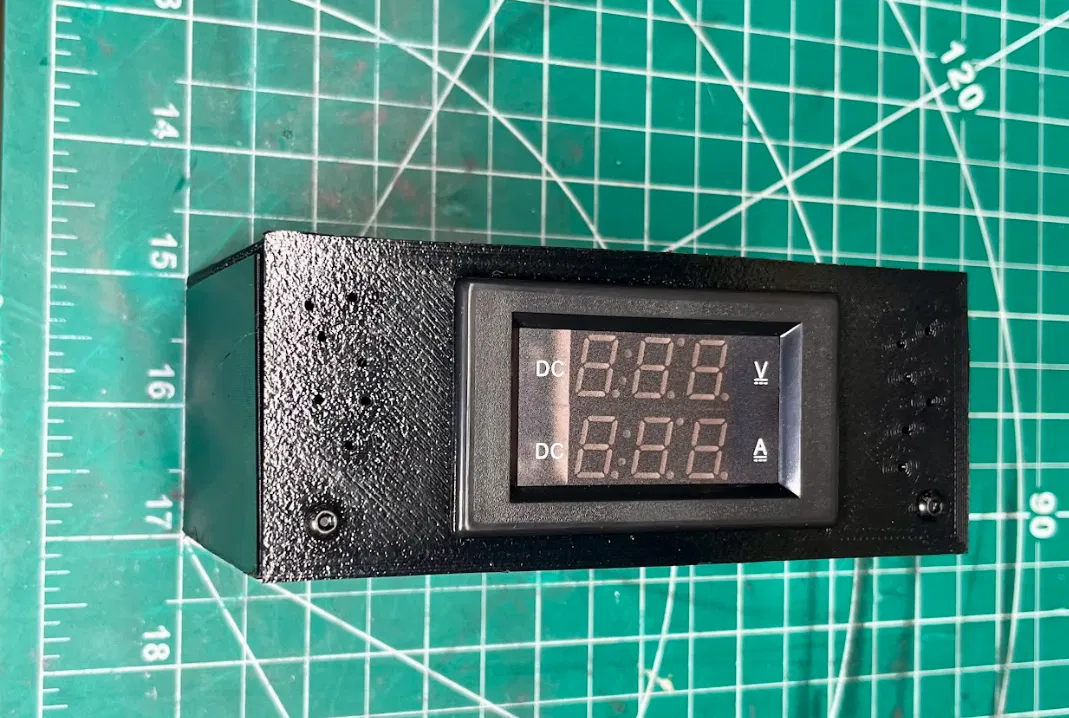

Vỏ/hộp để bàn cho bộ Drok DC 4.5–100V Digital Voltmeter Ammeter Multimeter dạng panel và shunt 50A.

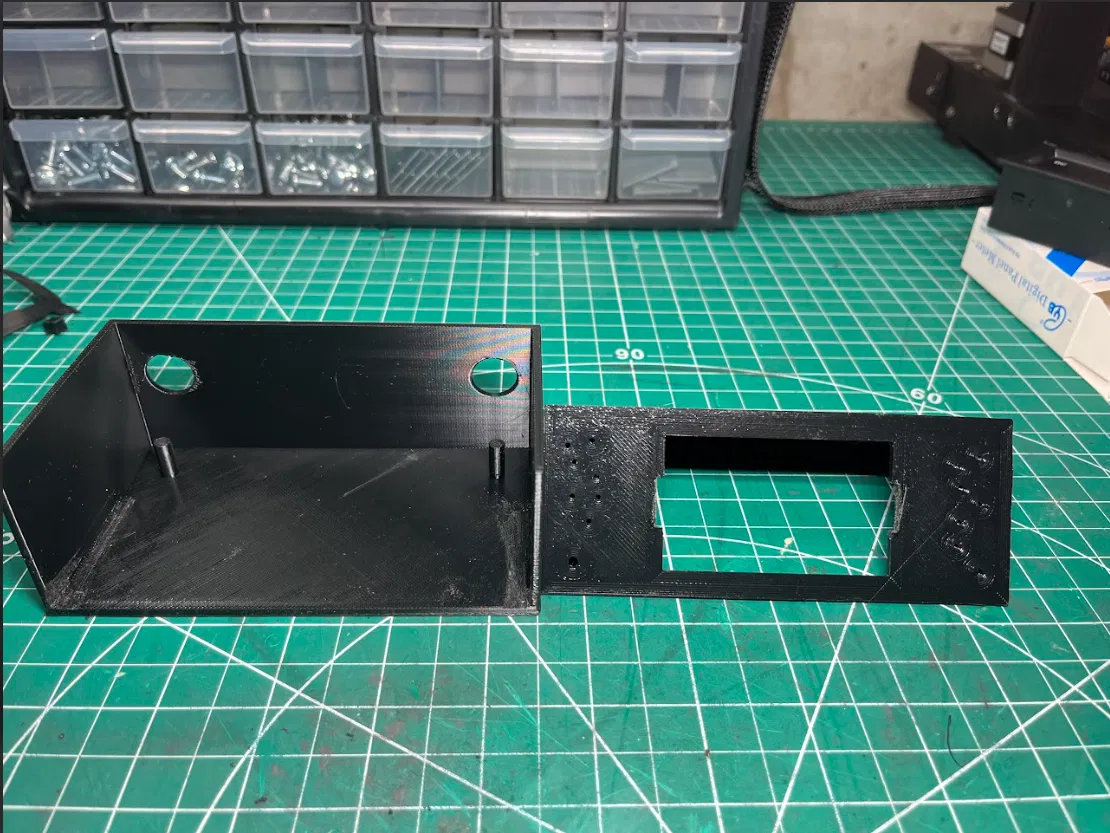

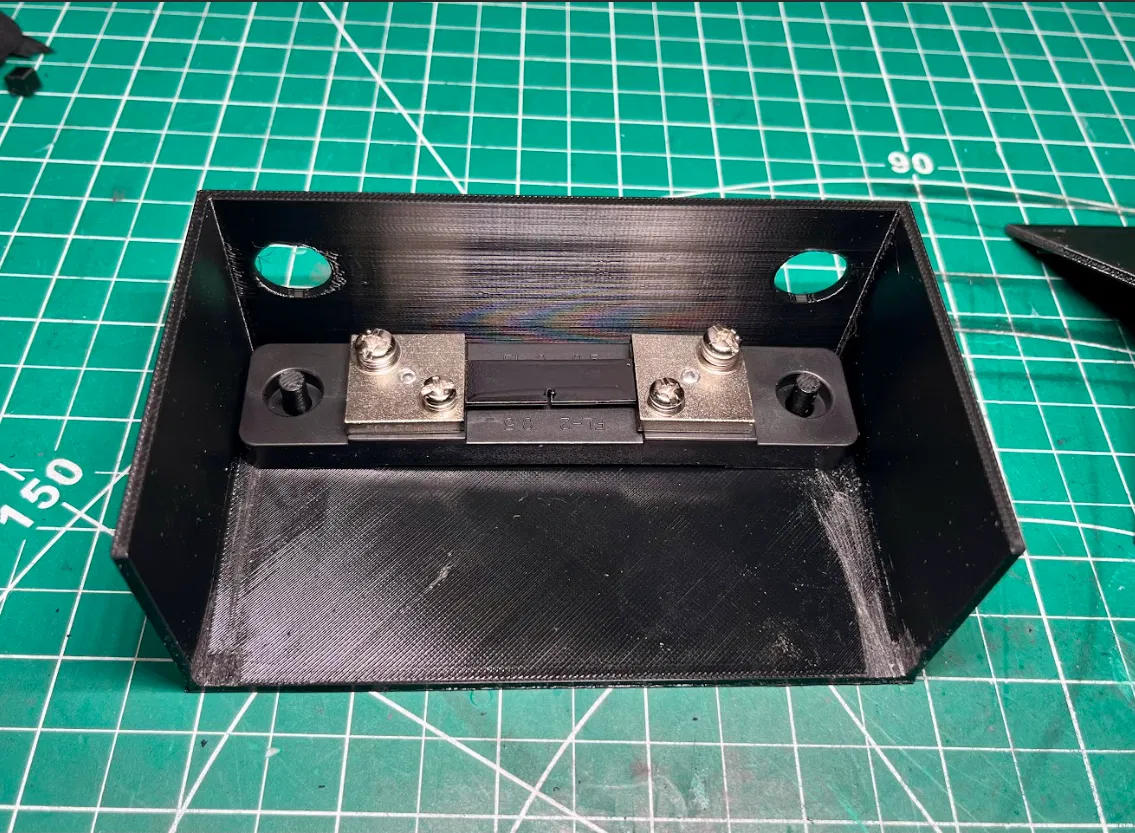

Trong phần đế có sẵn các chốt (pegs) để giữ shunt đúng vị trí mà không cần bắt ốc. Mặt trước có các lỗ thoáng để có chút airflow, và phía sau có lỗ lớn cho dây điện đi ra. Bạn sẽ cần (4) insert ren nhiệt M3 (M3 heatset inserts) và (4) ốc M3x8–12mm. Mẫu này in rất dễ trên một plate, không cần supports—chỉ cần đặt mặt ngoài của tấm nắp trên (top plate) úp xuống.

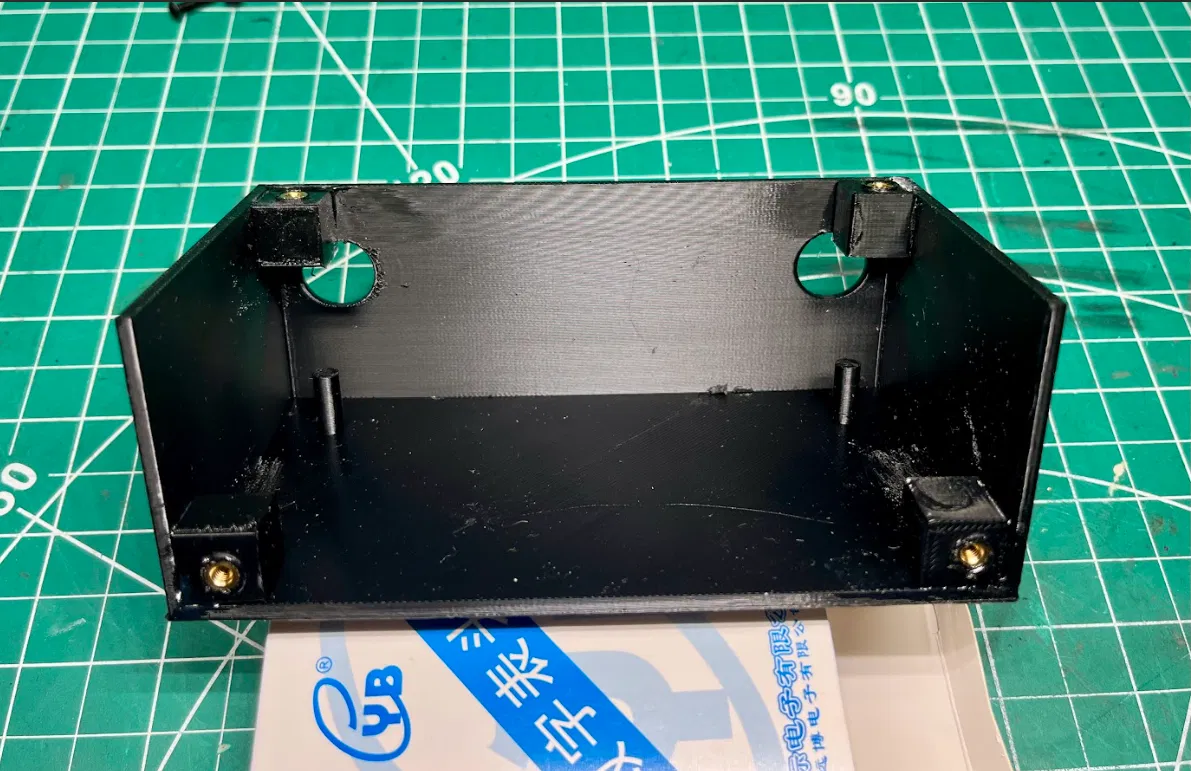

Mình in bằng PETG, dùng Orca modifiers để đặt 100% infill ở khu vực sẽ khoan lỗ cho inserts. Mình chỉ dùng keo 502 (superglue) để cố định chúng ở các góc. Sau khi in xong bạn có thể khoan rộng các lỗ này bằng mũi 4mm, 9/64, hoặc 1/8—cái nào cũng dùng được.

v2: phần đáy (bottom) được cập nhật để có luôn vị trí insert phía trước như một phần của đế, nên bạn chỉ cần in và dán 2 góc trên.
