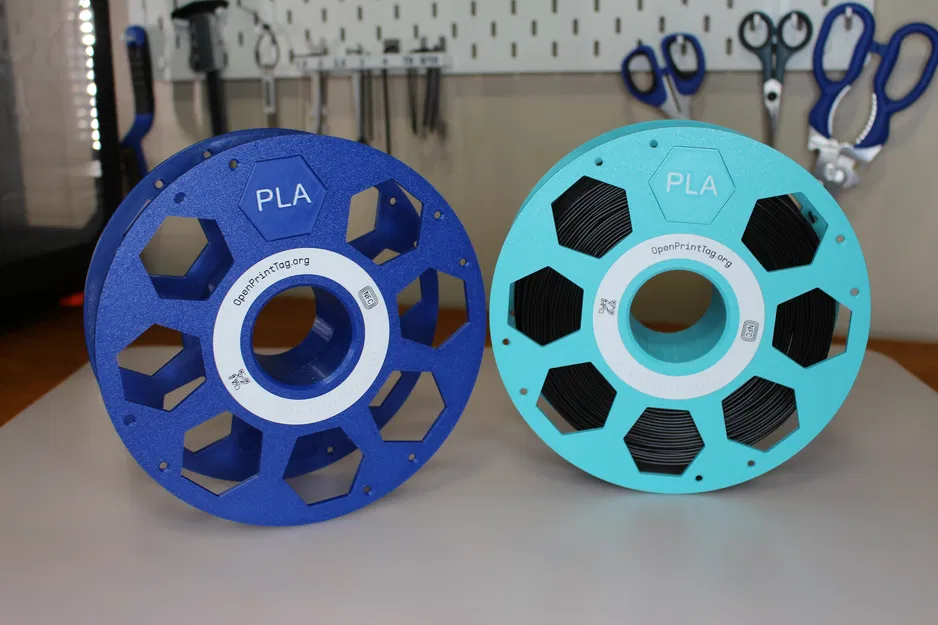

Polymaker Refill Spool - Improved (Spool refill Polymaker bản cải tiến)

Mình muốn đầu tư vào hệ thống Polymaker refill nhưng cần một thiết kế spool chắc chắn hơn, vì mình thấy hai mặt spool bản gốc bung ra khá dễ chỉ sau một thời gian sử dụng ngắn.

Improvements:

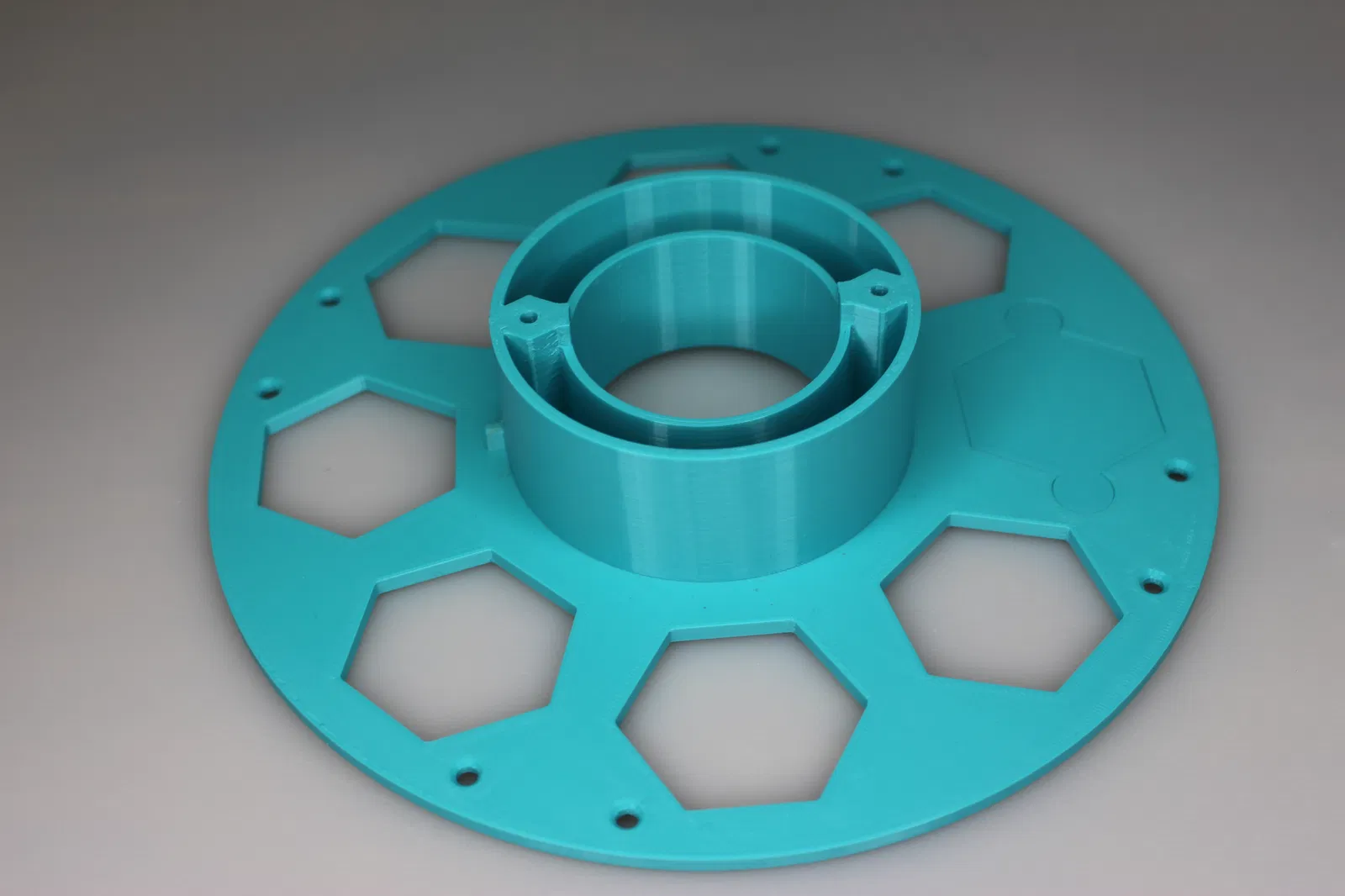

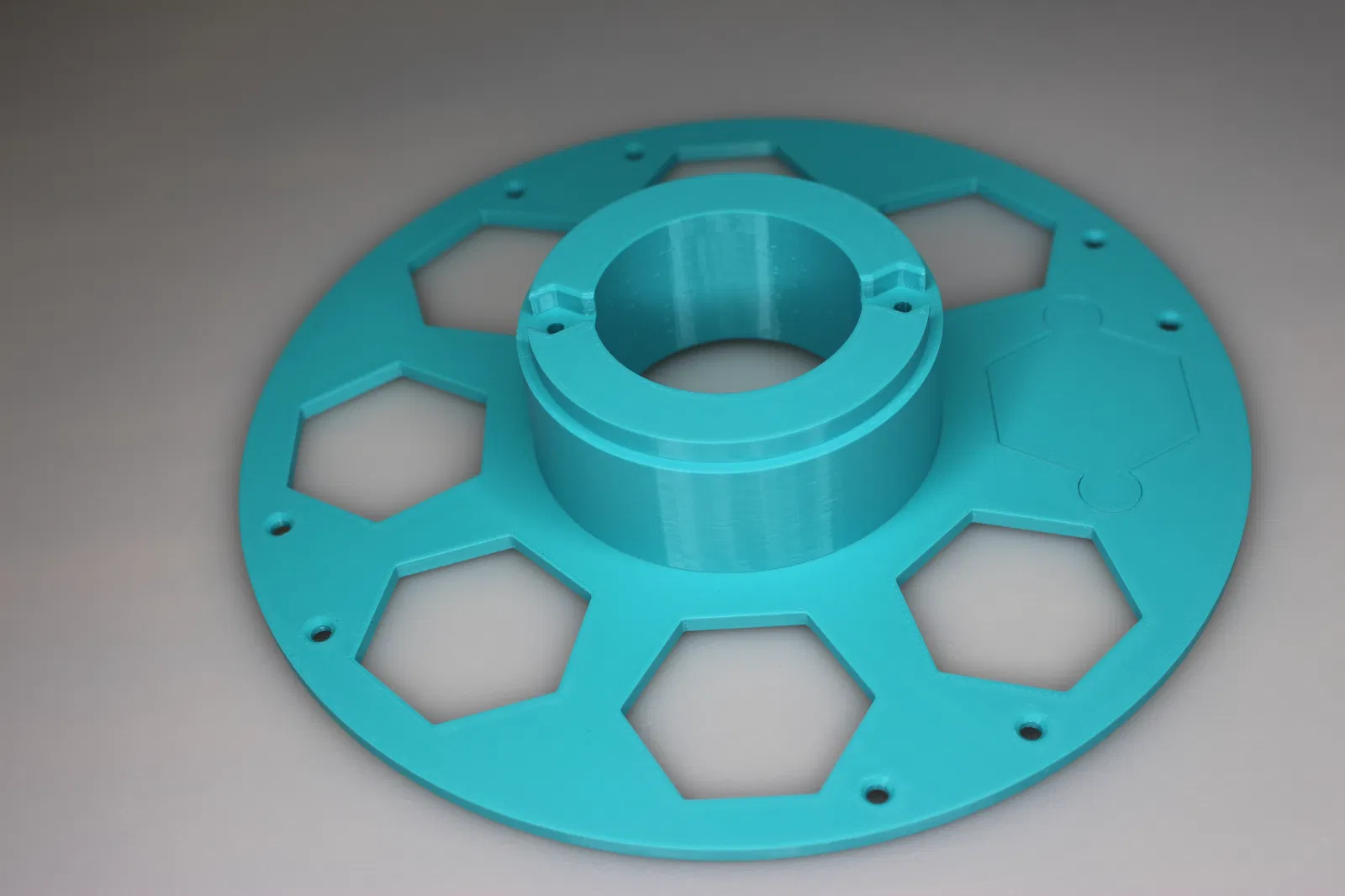

• Hai mặt spool được liên kết bằng fasteners

  • Có phiên bản M3 & M4

  • Dùng chiều dài 30mm

• Tích hợp OpenPrintTag vào thiết kế spool

  • Có kèm jig canh (alignment jig)

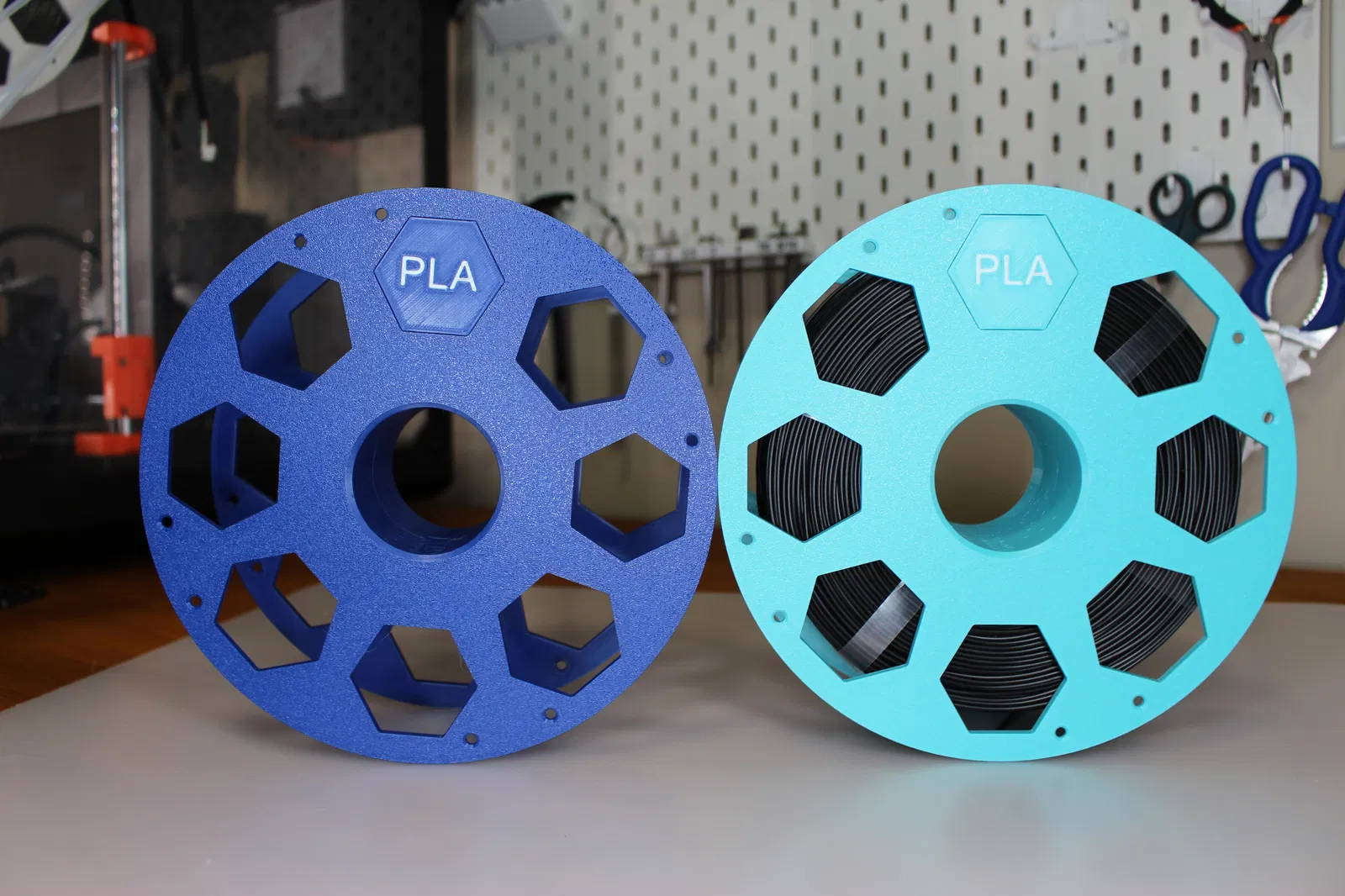

• Đón trước/hi vọng họ sẽ mở rộng thêm hệ refill, mình có thêm hệ thống nhãn (labelling system)

  • Hiện tại chỉ có PLA, sẽ bổ sung thêm nếu họ ra thêm các biến thể refill khác

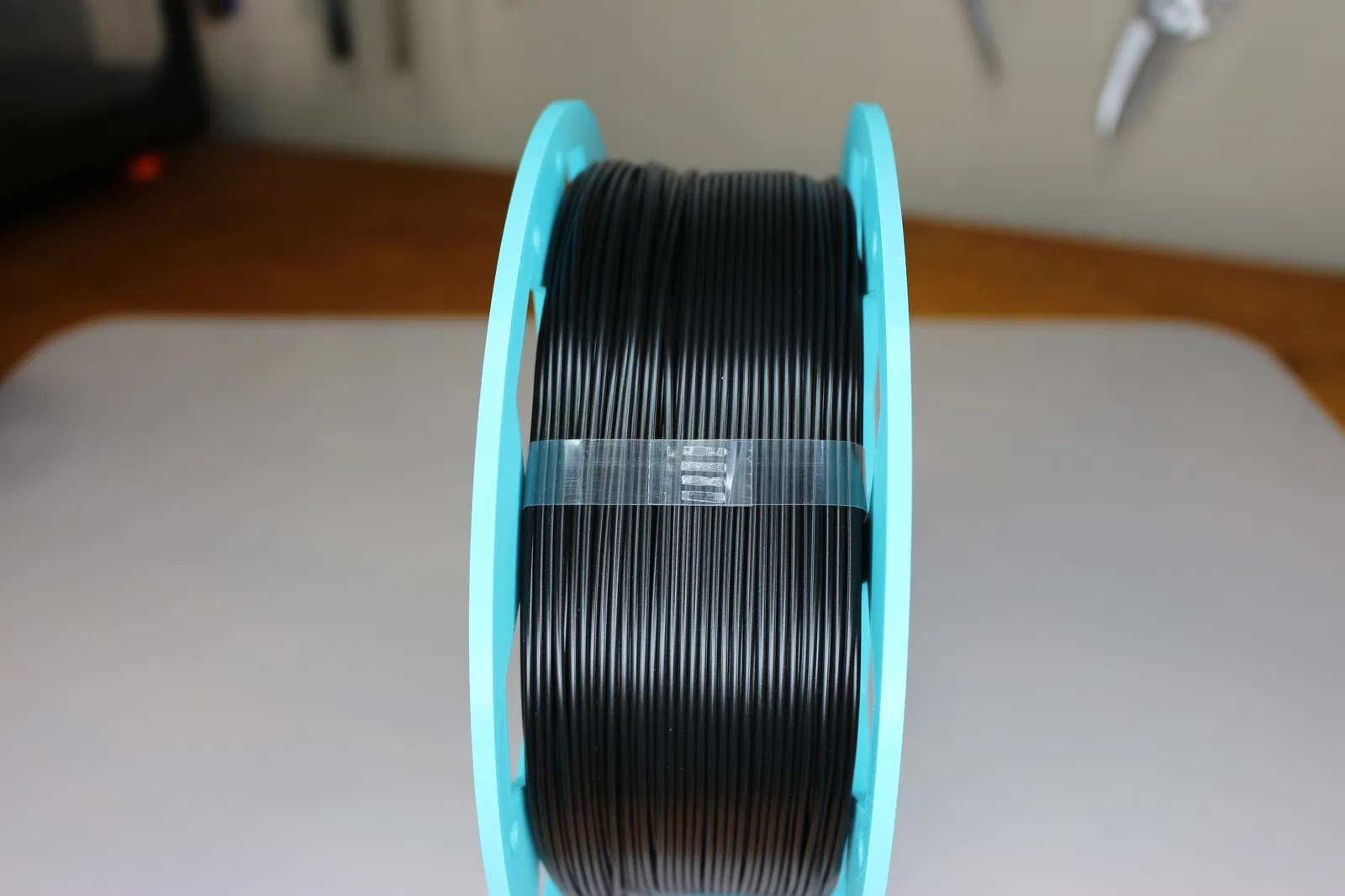

• Cải thiện khoảng cách. Thiết kế spool gốc có khoảng cách 62 mm giữa hai mặt spool để lắp filament refill. Như vậy bị dư 1mm mỗi bên. Mình giảm còn 60mm trong thiết kế này và thấy khớp với refill spools hơn.

• Giảm lượng filament, in nhanh hơn

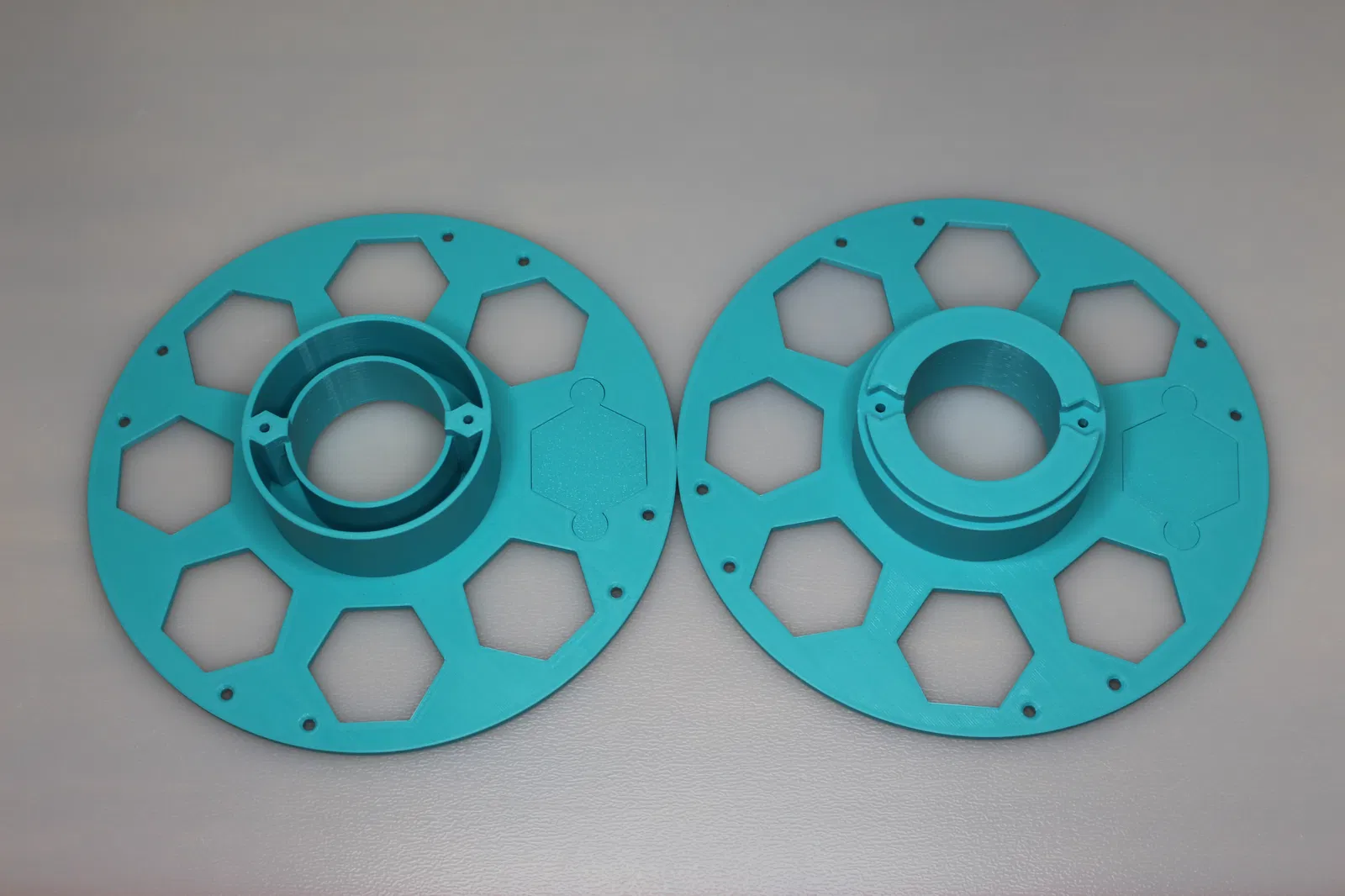

  • Tổng khoảng ~175g để in cả hai mặt spool với profile tiêu chuẩn 0.2. Bản gốc là 208g (phiên bản có lỗ). Thời gian in giảm gần một nửa vì bản gốc có rất nhiều lỗ nhỏ.

Instructions

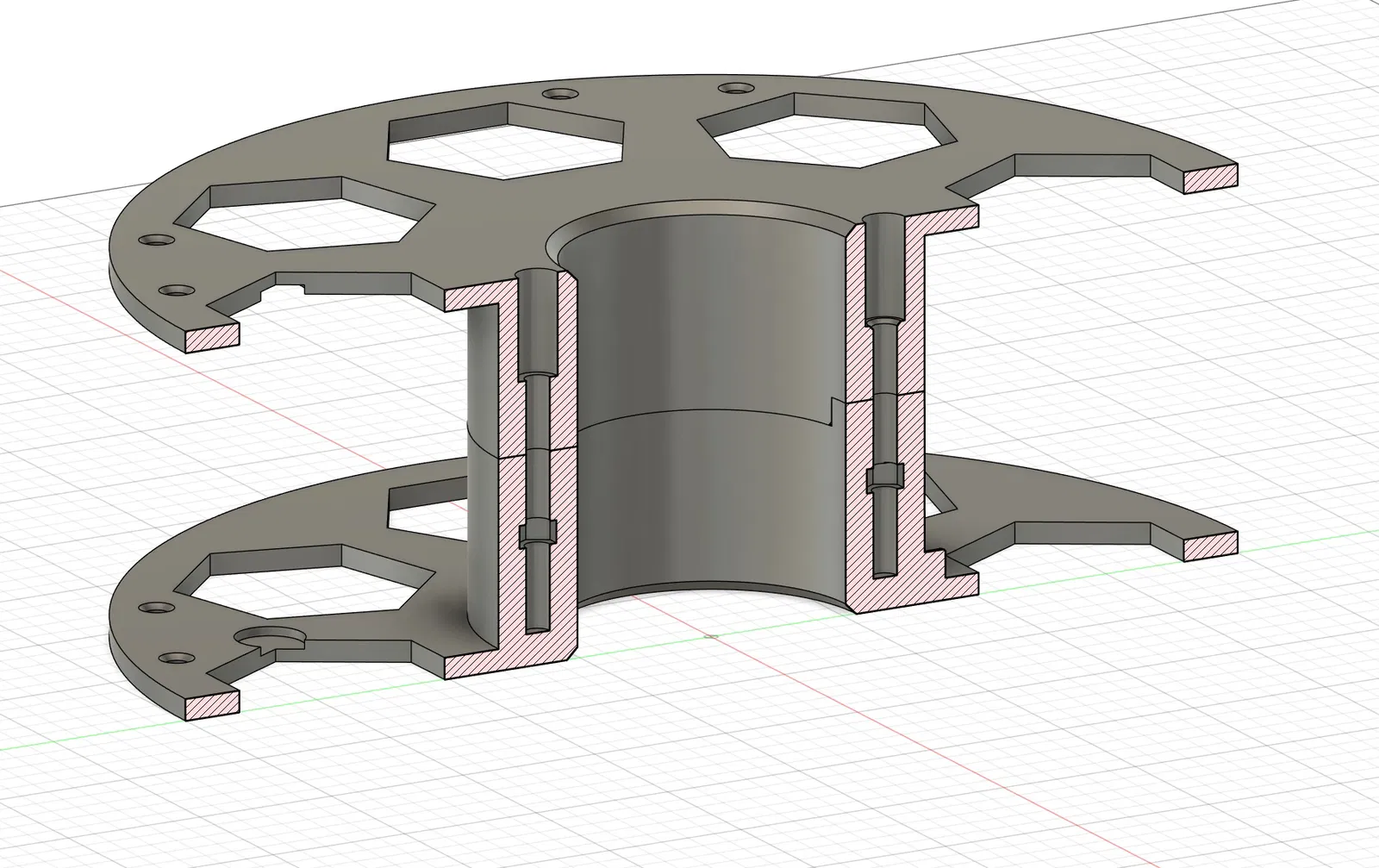

Ngoài việc chọn phiên bản M3 hay M4, bạn có thể chọn nhúng ê-cu (nut) vào mặt spool hoặc lắp sau khi in xong. Mình thích kiểu nhúng vì nhìn gọn hơn và lắp OpenPrintTag cũng dễ hơn.

Nhúng ê-cu vào mặt spool:

• Dùng Standard 0.2 Layer profile, pause print tại 24.80 (máy sẽ dừng ngay trước khi bắt đầu layer này), đặt ê-cu lục giác vào rồi resume print.

Trước khi in bản lớn có nhúng ê-cu vào mặt spool, mình cũng kèm một mẫu test print nhỏ dùng ~1g filament để test dung sai với phần cứng (hardware) của bạn. In bằng đúng loại filament bạn dự định dùng. Mình thấy dùng một con bolt làm “dụng cụ” để ấn vào bản in sẽ dễ hơn.

Nếu bạn muốn OpenPrintTag nằm chính giữa spool cho chuẩn, hãy in alignment jig để lắp cho dễ! Nhớ đặt tag ở phía mặt spool có ê-cu lục giác để sau này bạn còn tháo bolt ra khi cần respool lại!

Mình có thêm vài tab trên nhãn để dễ chấm keo, hoặc bạn chỉ cần dán băng keo cũng được. Chỉ cần đảm bảo nhãn đang đúng chiều trước khi dán keo!

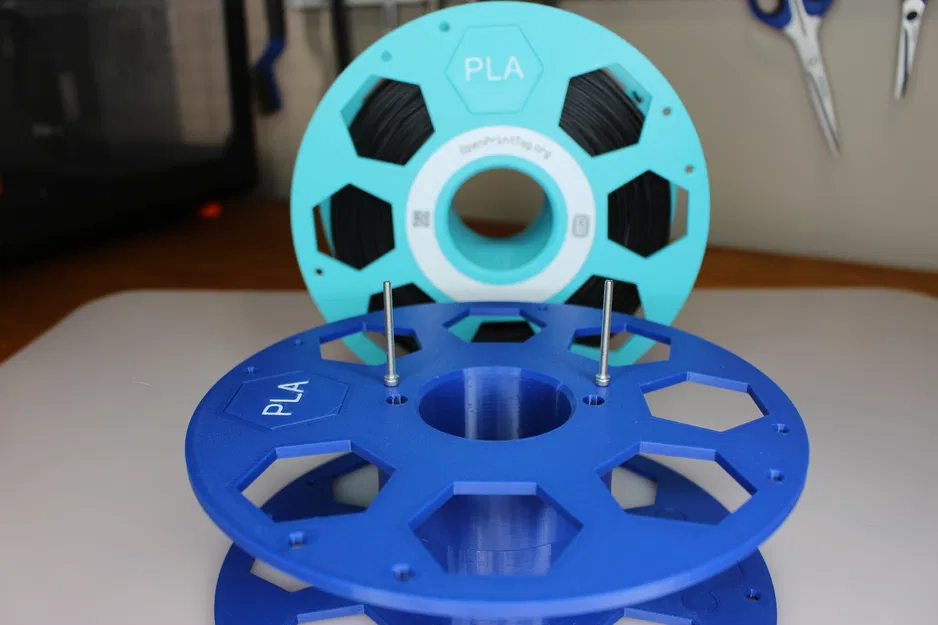

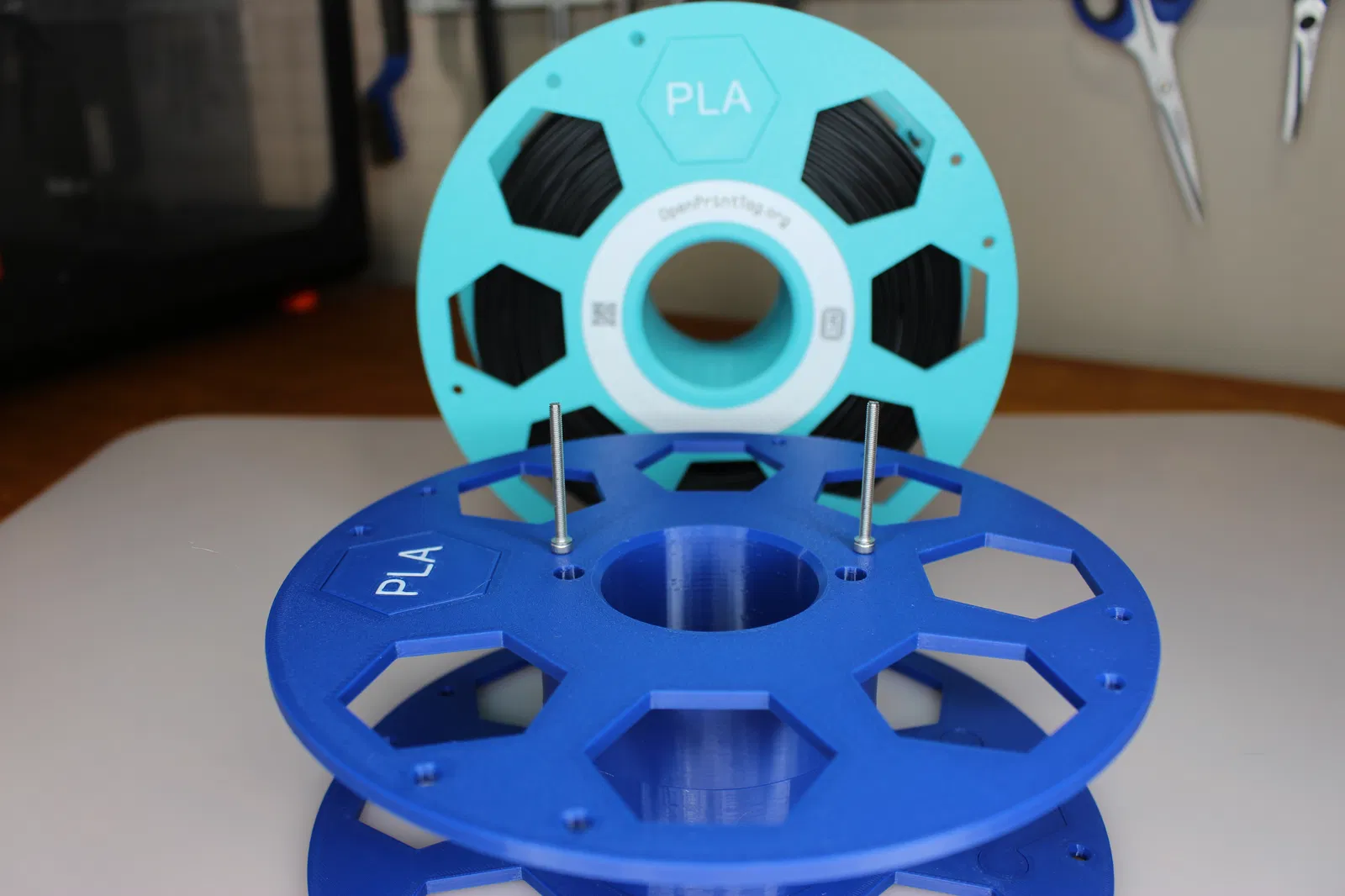

Giờ chỉ cần nối hai mặt lại bằng 2 con screw dài 30 mm (M3 hoặc M4). Chúc bạn in vui vẻ!
