Đầu máy Southern Pacific EMD SD9 G Scale tỉ lệ 1:29
Mẫu đầu máy Southern Pacific EMD SD9 tỉ lệ 1:29 (G Scale) in 3D toàn bộ body/base/truck, dùng 2 USA Trains R22-422 3-axle motor blocks, không cần thêm hardware/electronics. Khuyến nghị in layer 0.10mm.
Mô tả
SẮP TỚI SẼ CÒN NHIỀU NỘI DUNG HƠN – hình ảnh và hướng dẫn.
Dưới đây là video chạy thử bản prototype: https://www.youtube.com/watch?v=gmJJkcrUjpw

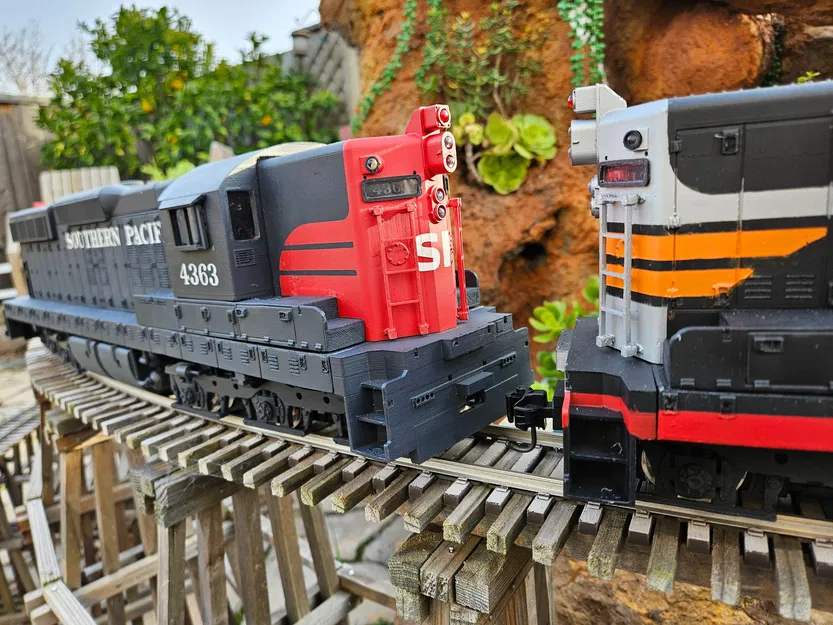

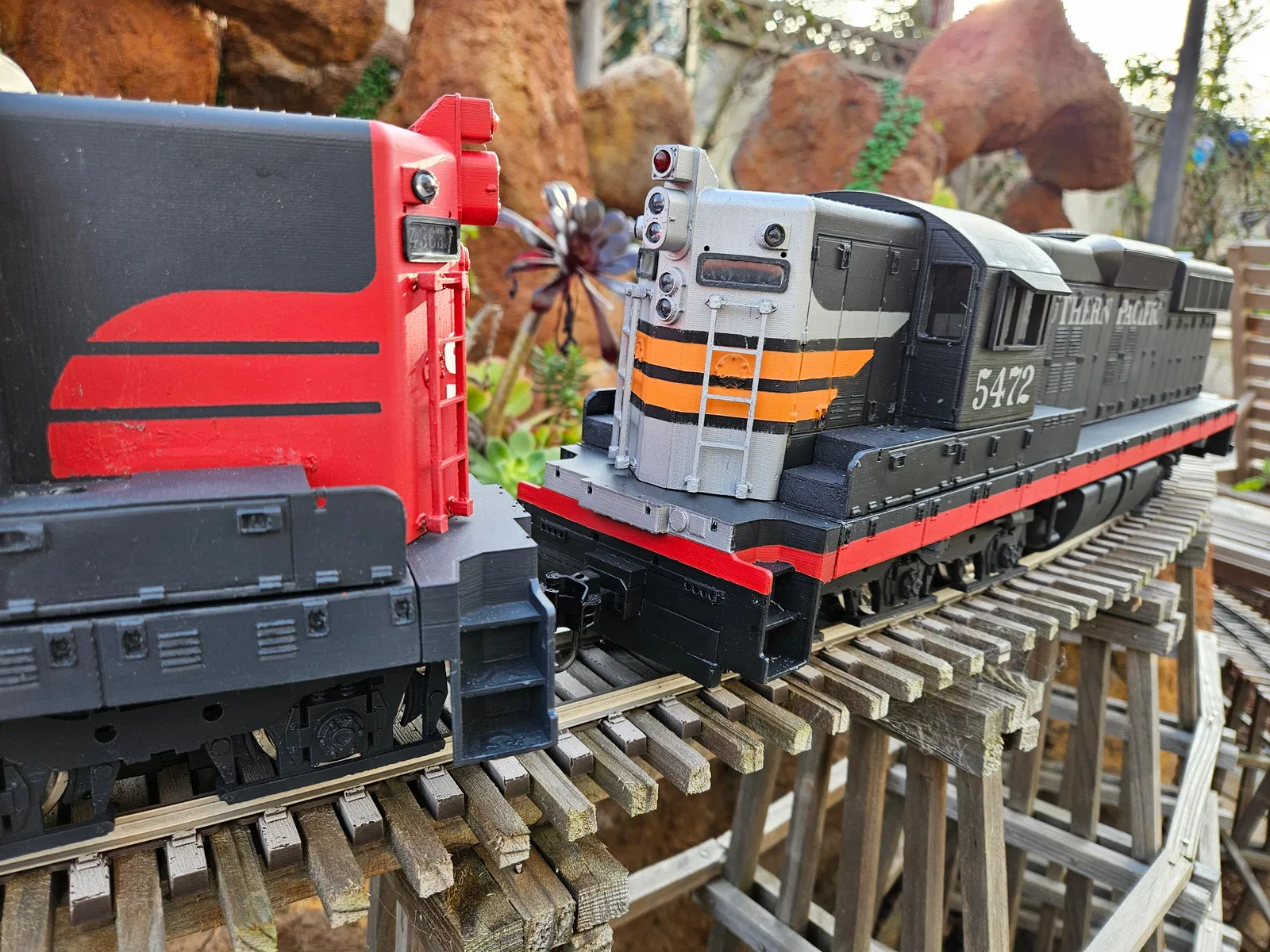

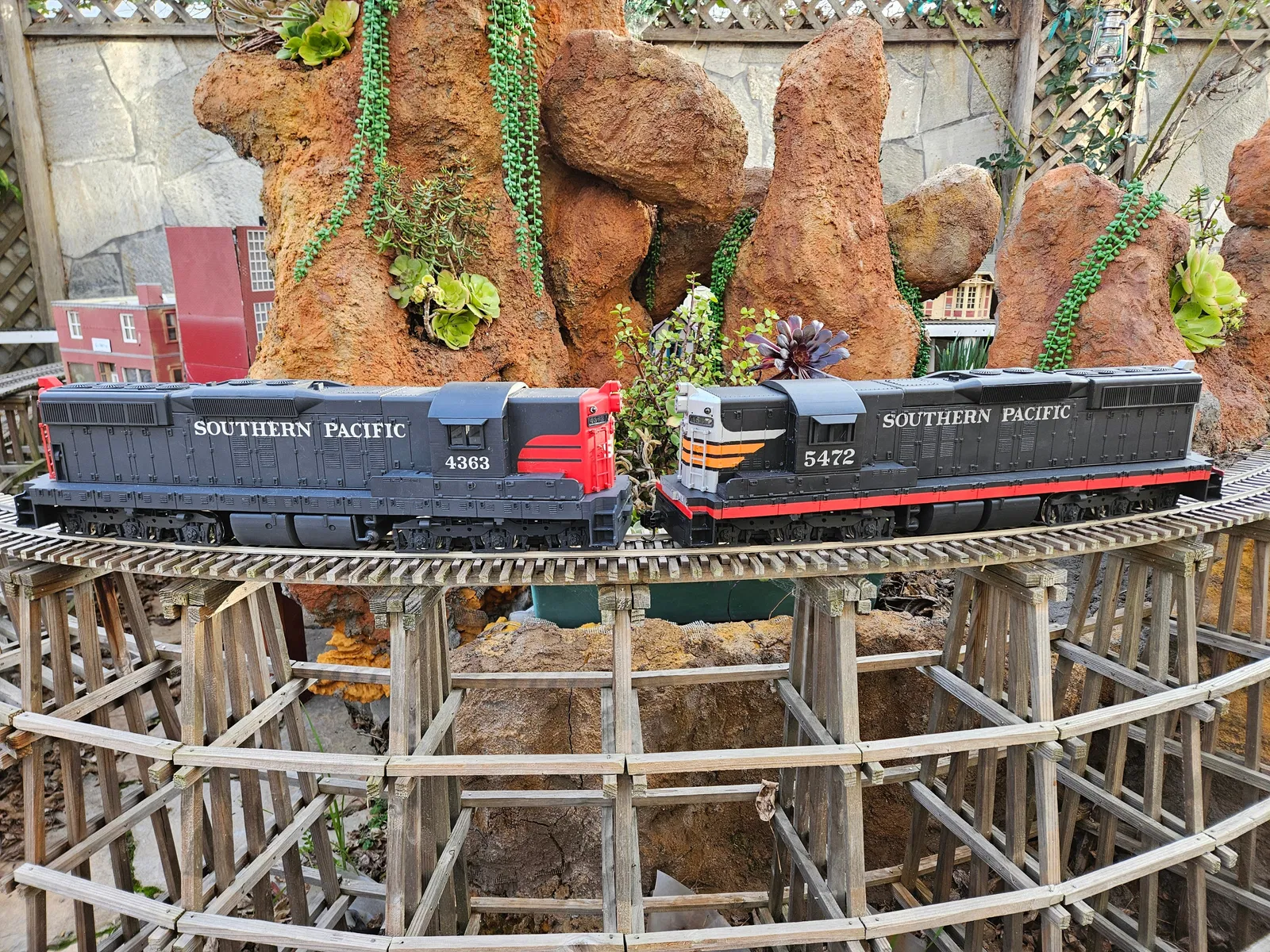

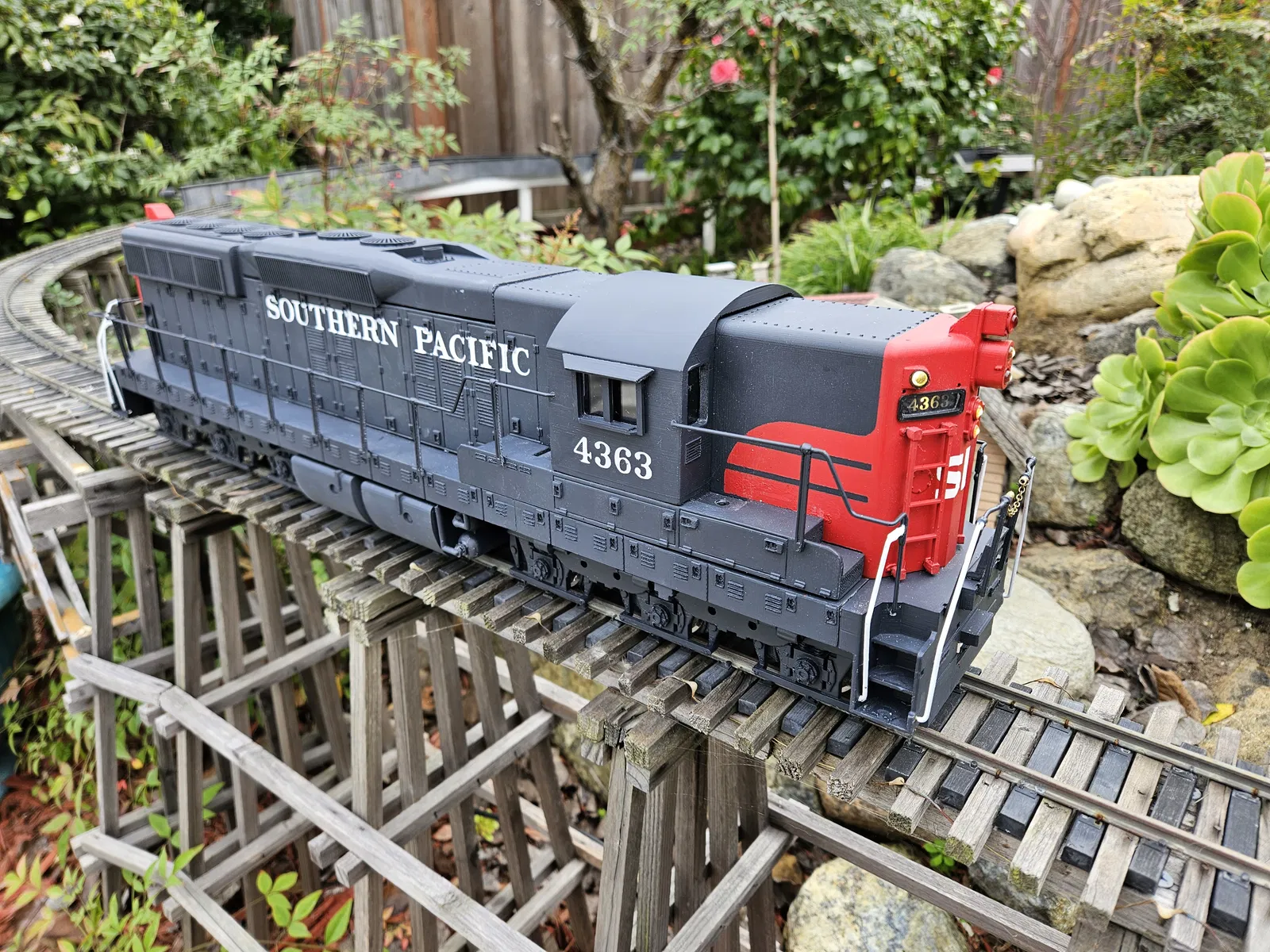

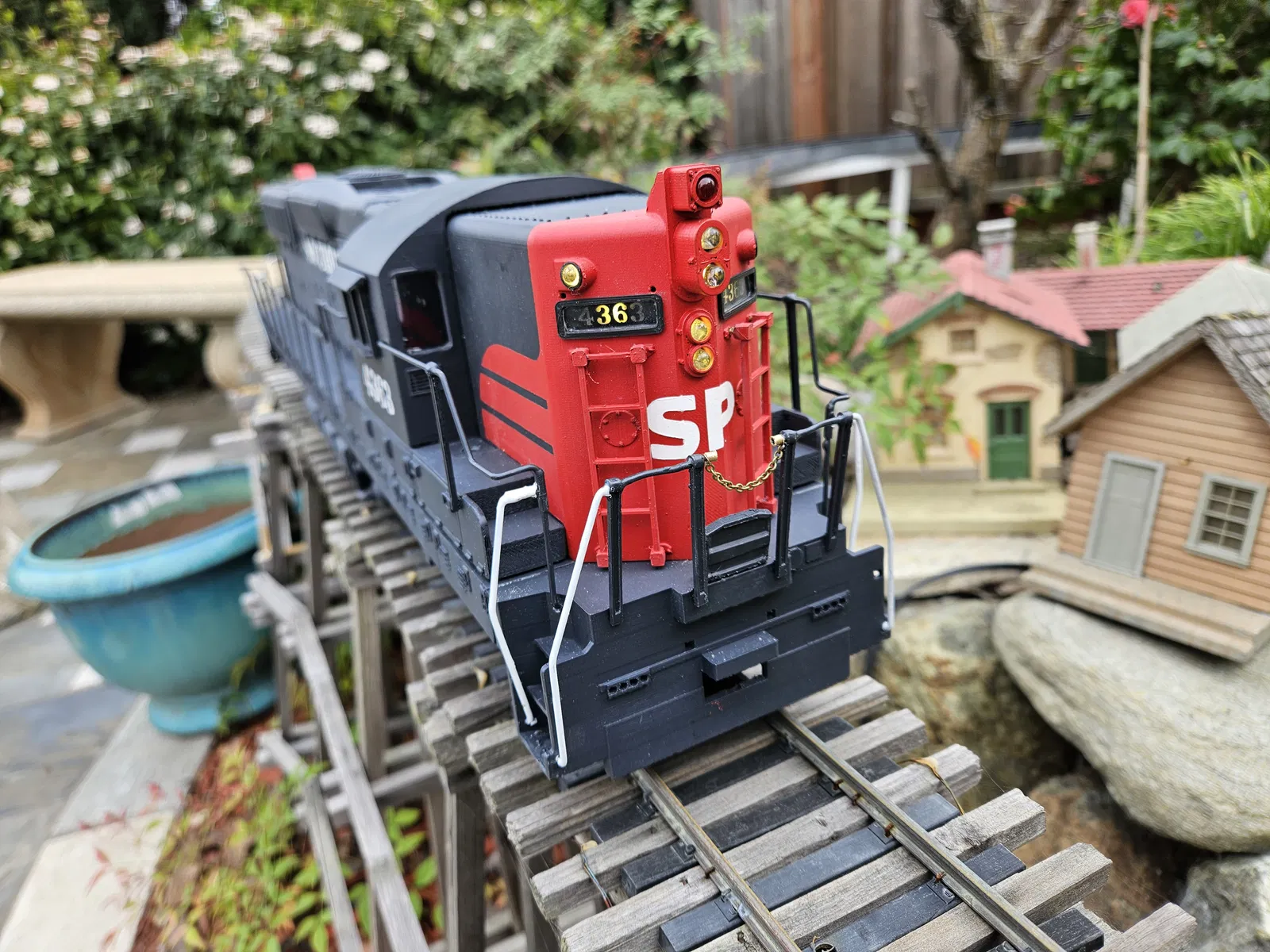

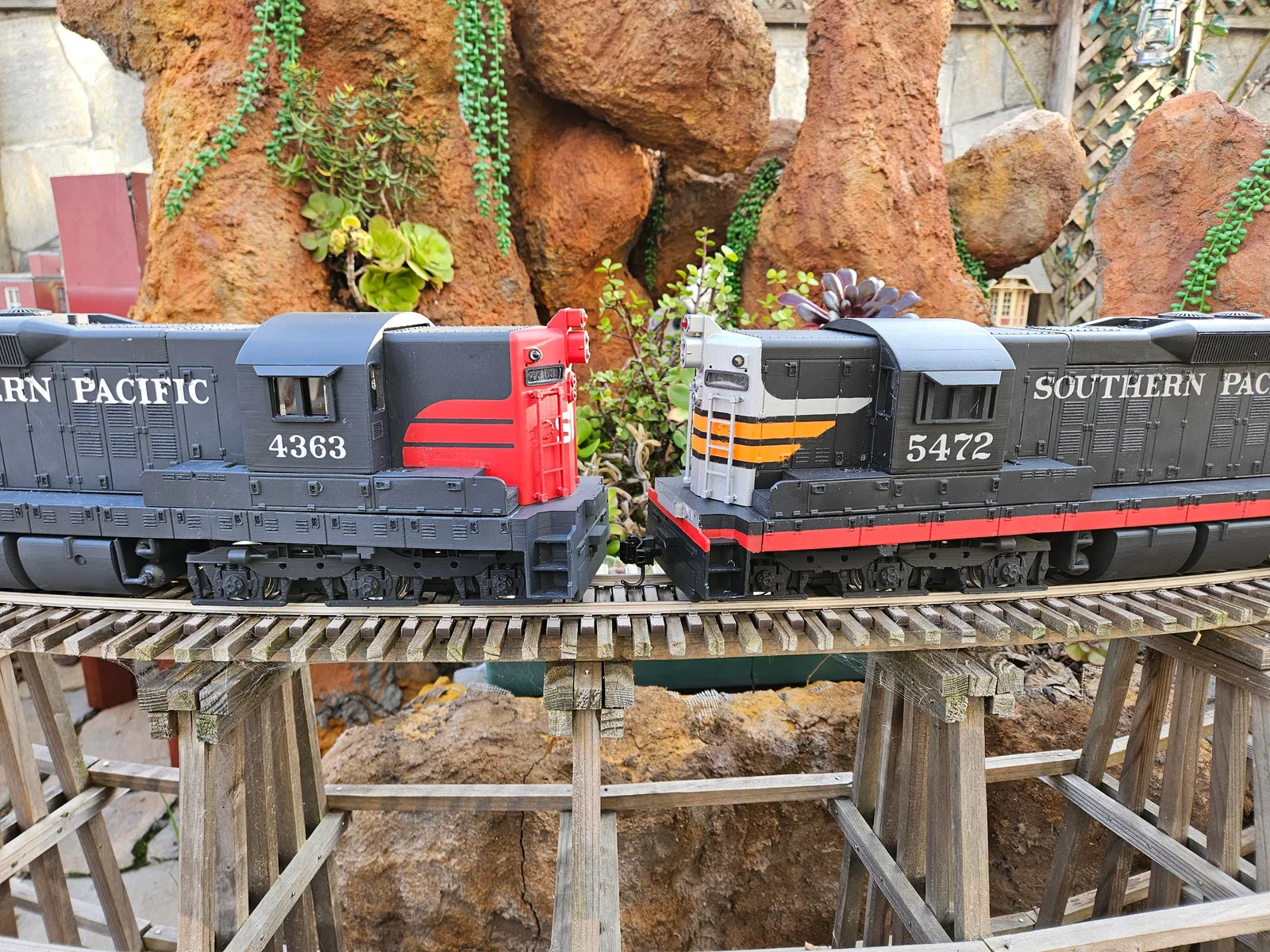

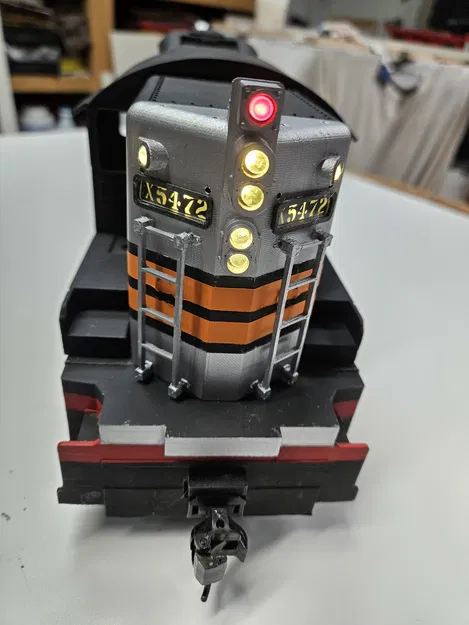

Đây là đầu máy Southern Pacific EMD SD9 tỉ lệ 1:29 (G Scale). Toàn bộ phần body, base và các chi tiết truck đều được in 3D. Mẫu này dùng hai cụm motor block USA Trains R22-422 loại 3-axle. Thiết kế này KHÔNG cần thêm bất kỳ phần cứng hay electronics nào từ USA Trains.
Mình khuyến nghị in với layer height 0.10mm, đặc biệt là phần side frames. Thời gian in sẽ lâu hơn, nhưng rất đáng.
Phần power trucks dùng cơ chế “center pivot”, hoàn toàn khác với cách USA Trains gắn các truck này. (Mình cũng dùng đúng phương pháp gắn motor như vậy cho thiết kế Krauss-Maffei của mình.) “Floppy axle” được để tự do, không bị ràng buộc (không gắn theo bất kỳ cách nào vào thân đầu máy).
Các axle chạy trên vòng bi con lăn stainless steel, được dán epoxy vào side frames in 3D. Side frames được bắt vít vào motor bracket in 3D. Dùng metal foil để giảm mòn ở các bề mặt cọ xát với nhau dưới khung. Các truck được gắn vào base bằng bu lông M4 và long đen.
