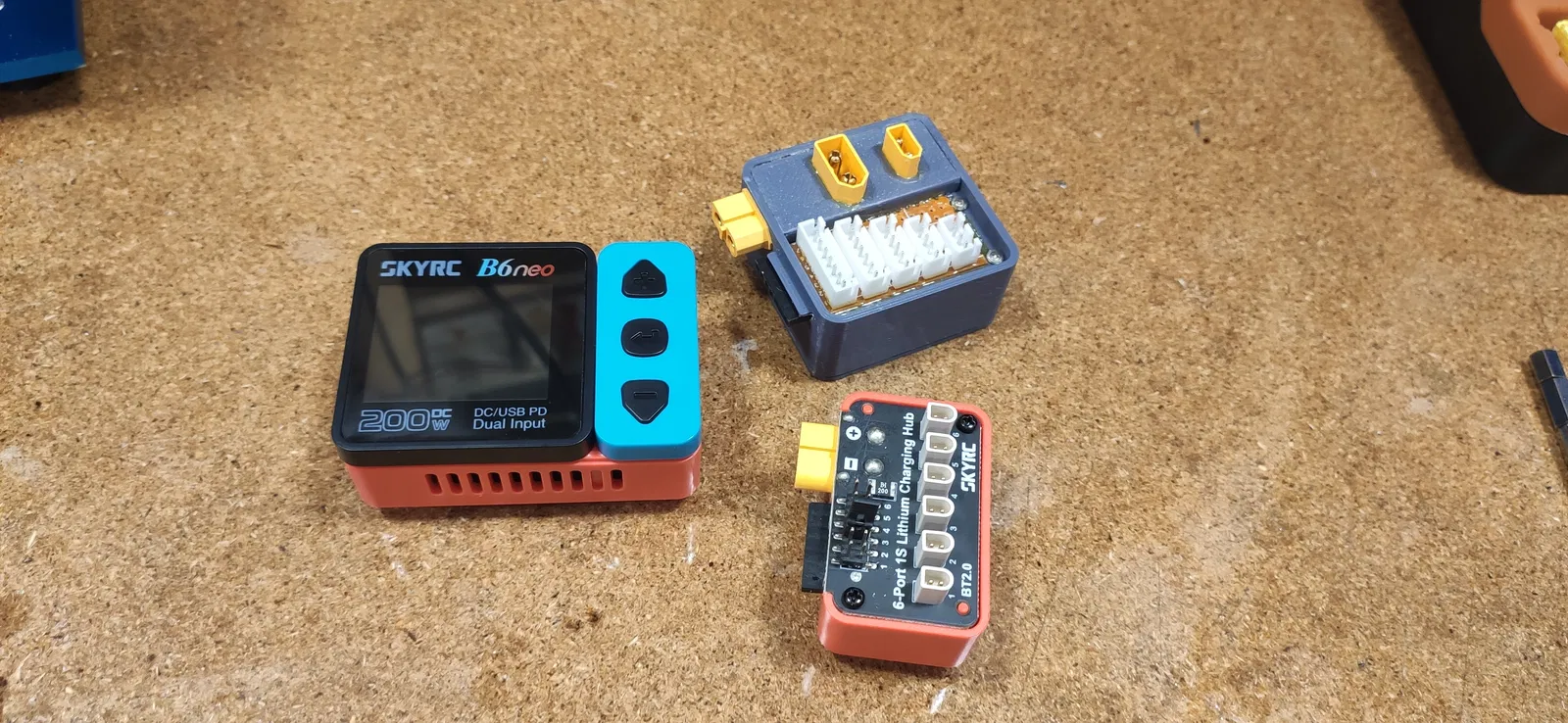

Module Breakout B6 neo

Module adapter dành cho mấy anh em RC “hệ xịn” không muốn phải vác theo một đống dây adapter lằng nhằng. /s

Mình in cái của mình bằng PLA+, nhưng vật liệu chịu nhiệt tốt hơn chắc sẽ hợp lý hơn.

Danh sách linh kiện (Parts list):

1 - XT60 male

1 - XT60 female

1 - XT30 male

1 - 7-pin female pin header

1 - JST connector, mỗi loại 1 cái cho 2S-6S

1 - miếng strip grid PCB dài 14–15 lỗ, rộng 7 lỗ

2 - đoạn dây

2 - vít 1.5mm

4 - M3 threaded inserts

4 - M3 countersunk head screws

Hướng dẫn (Instructions):

Phần support cho cái “mép” của balance plug đã được tích hợp sẵn trong model và phải cắt bỏ sau khi in.

Bốn con M3 countersunk head screws giữ nắp dưới đúng vị trí; M3 threaded inserts được ép/nung chảy vào vỏ để bắt vít.

Các đầu cắm khá chặt, và ký hiệu +/− ở cạnh các đầu XT cần được chà nhám cho phẳng.

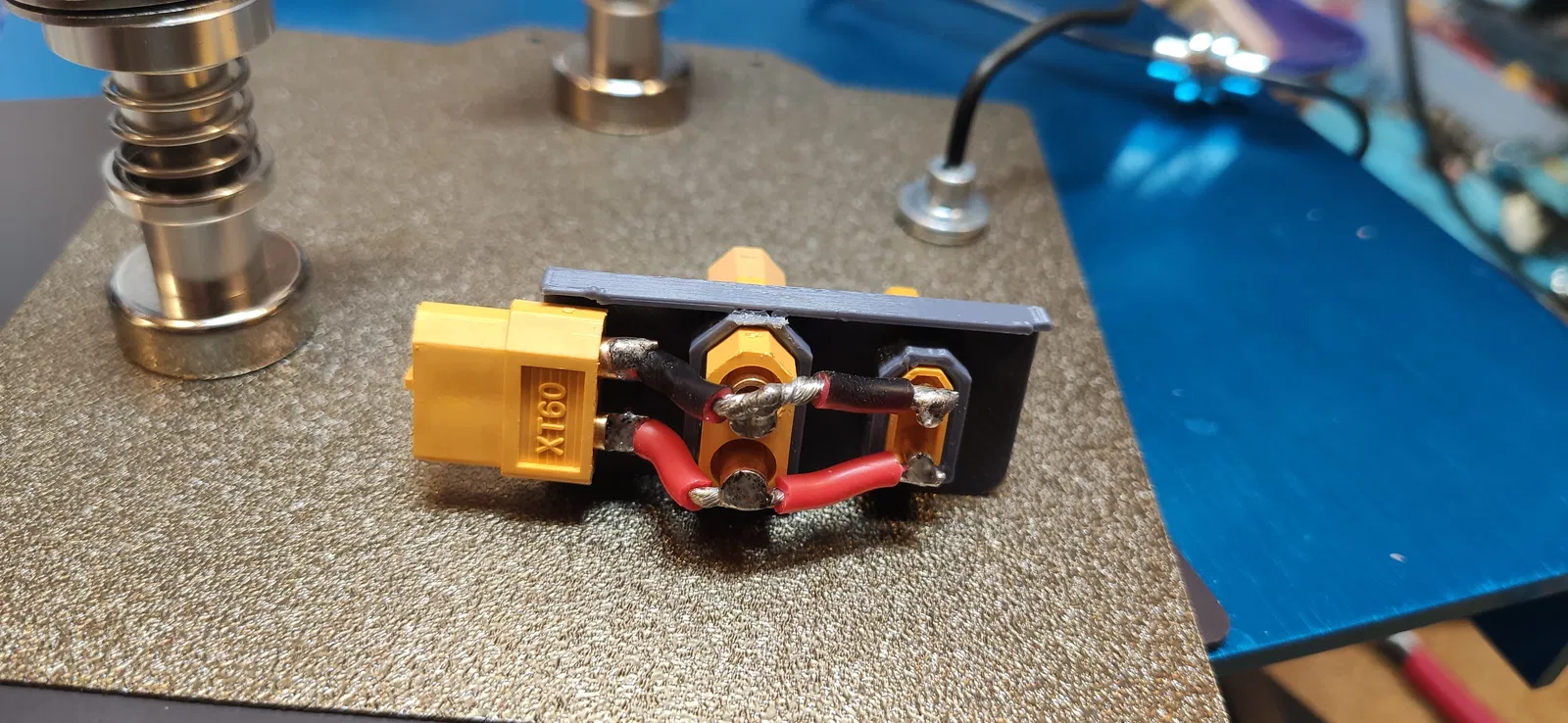

Dùng đồ gá hàn (soldering fixture) để hàn các connector trước khi lắp vào.

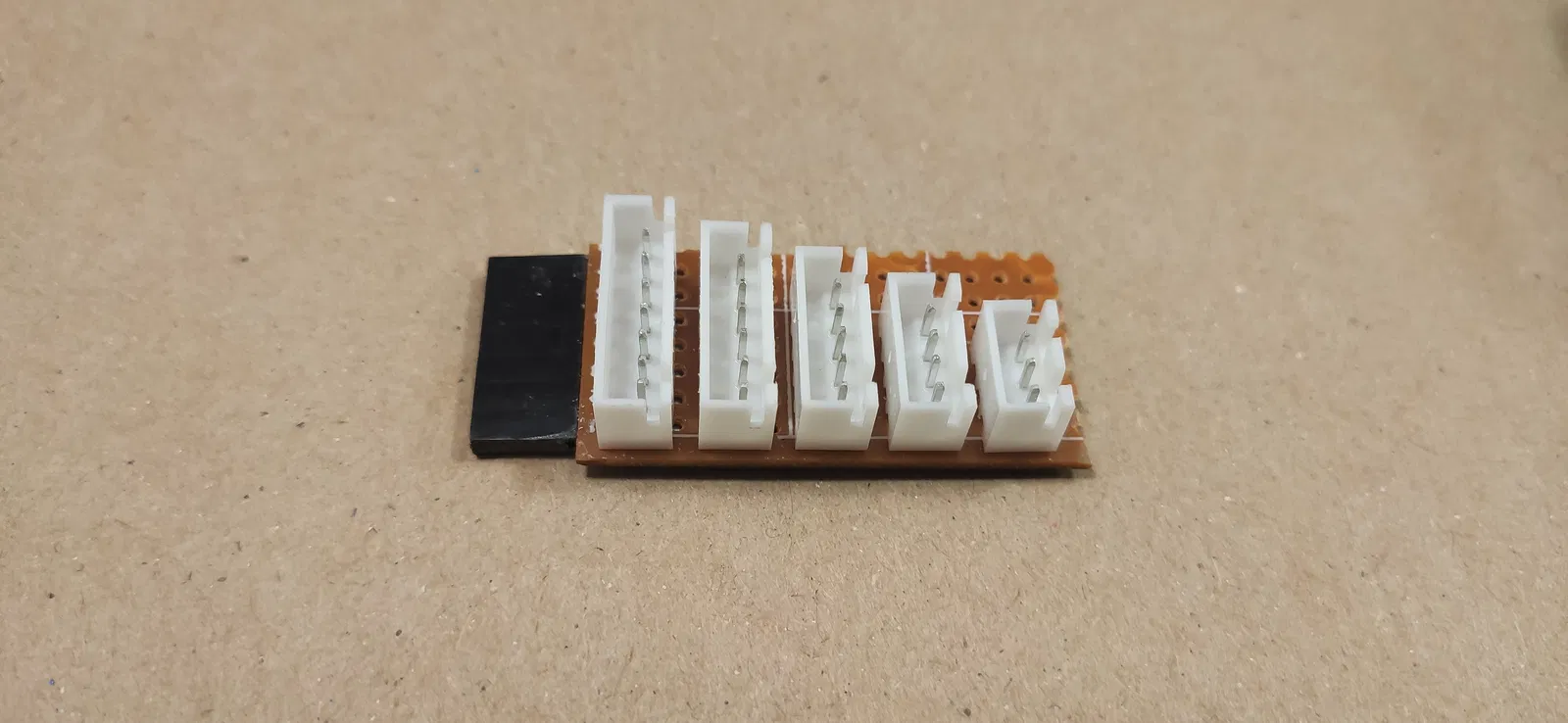

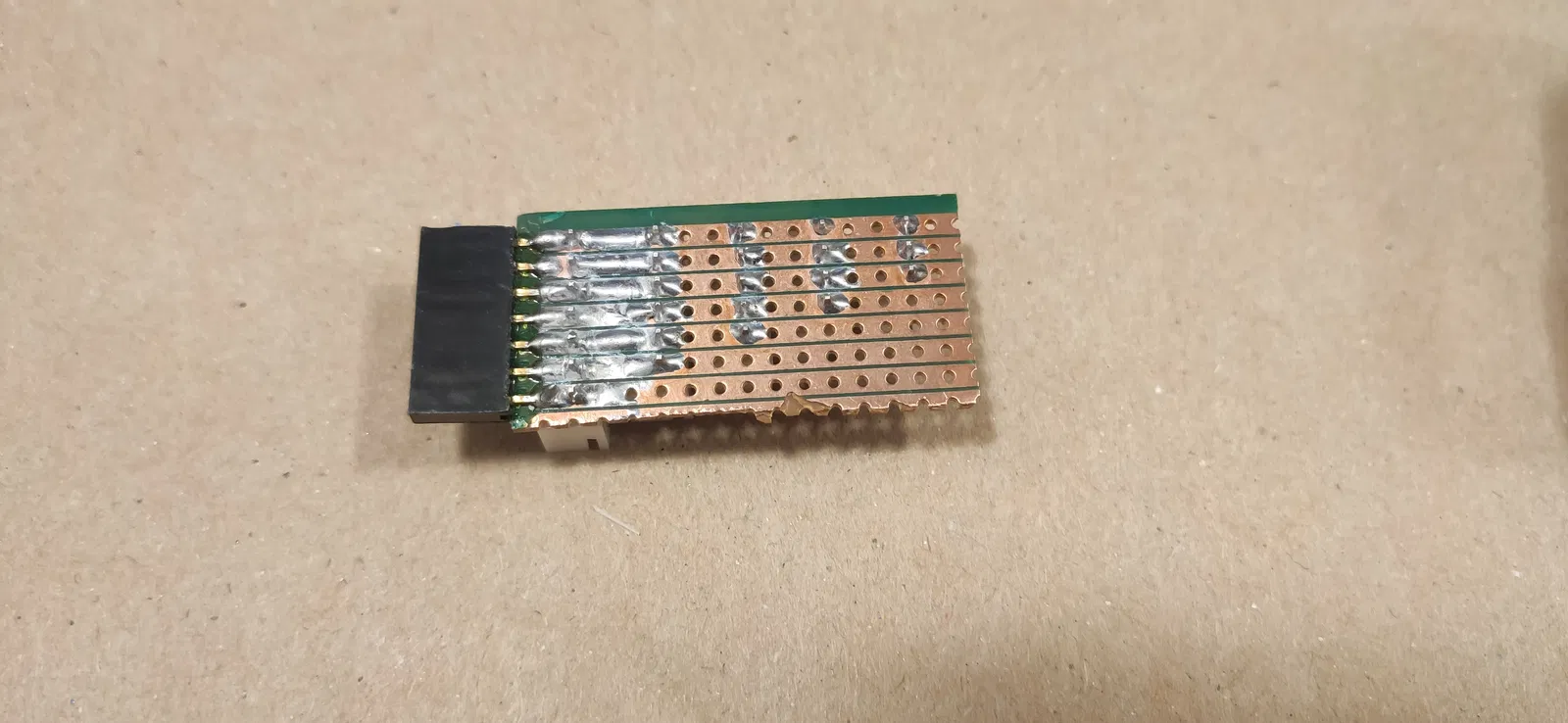

PCB cân bằng (balancing PCB) gồm các JST connector, strip grid PCB và một female pin header.

Bôi E6000 thoải mái lên các đầu cắm và balancing PCB khi lắp chúng vào vỏ.

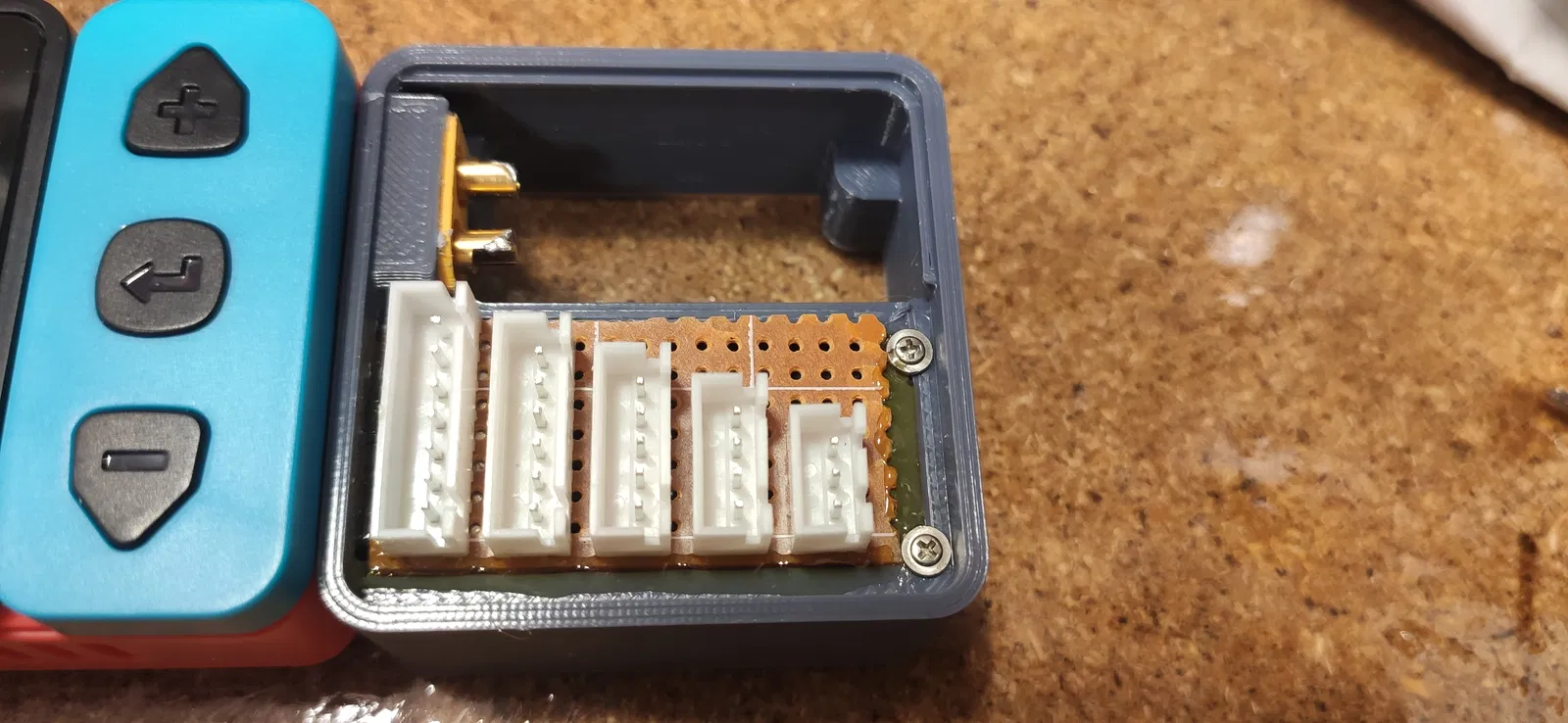

Cố định balancing PCB bằng vài con vít 1.5 mm, nhớ đảm bảo không làm chập các đường mạch dẫn (conductor tracks).

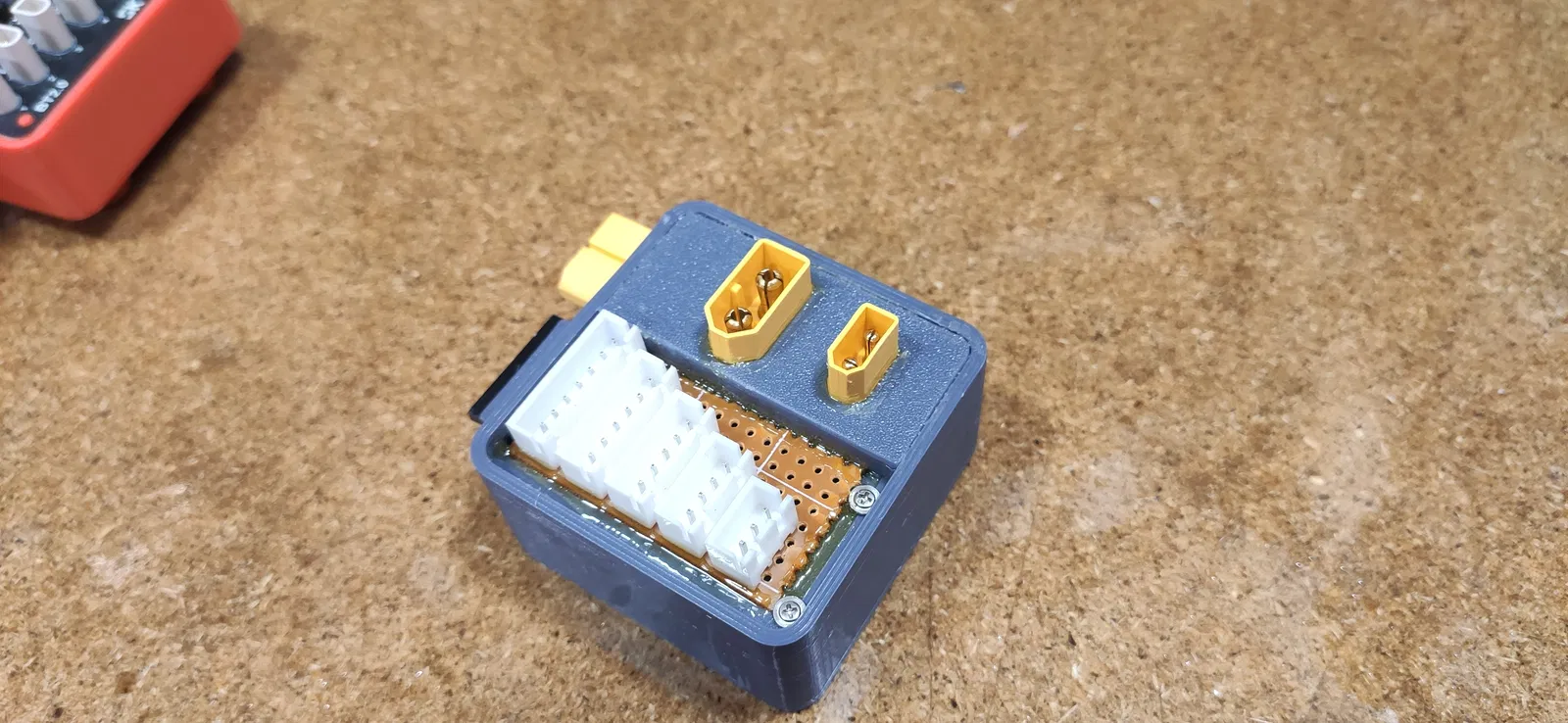

Lắp phần nắp có các đầu cắm đã hàn và đã dán keo sẵn. Cố định từ phía dưới bằng một ít E6000.

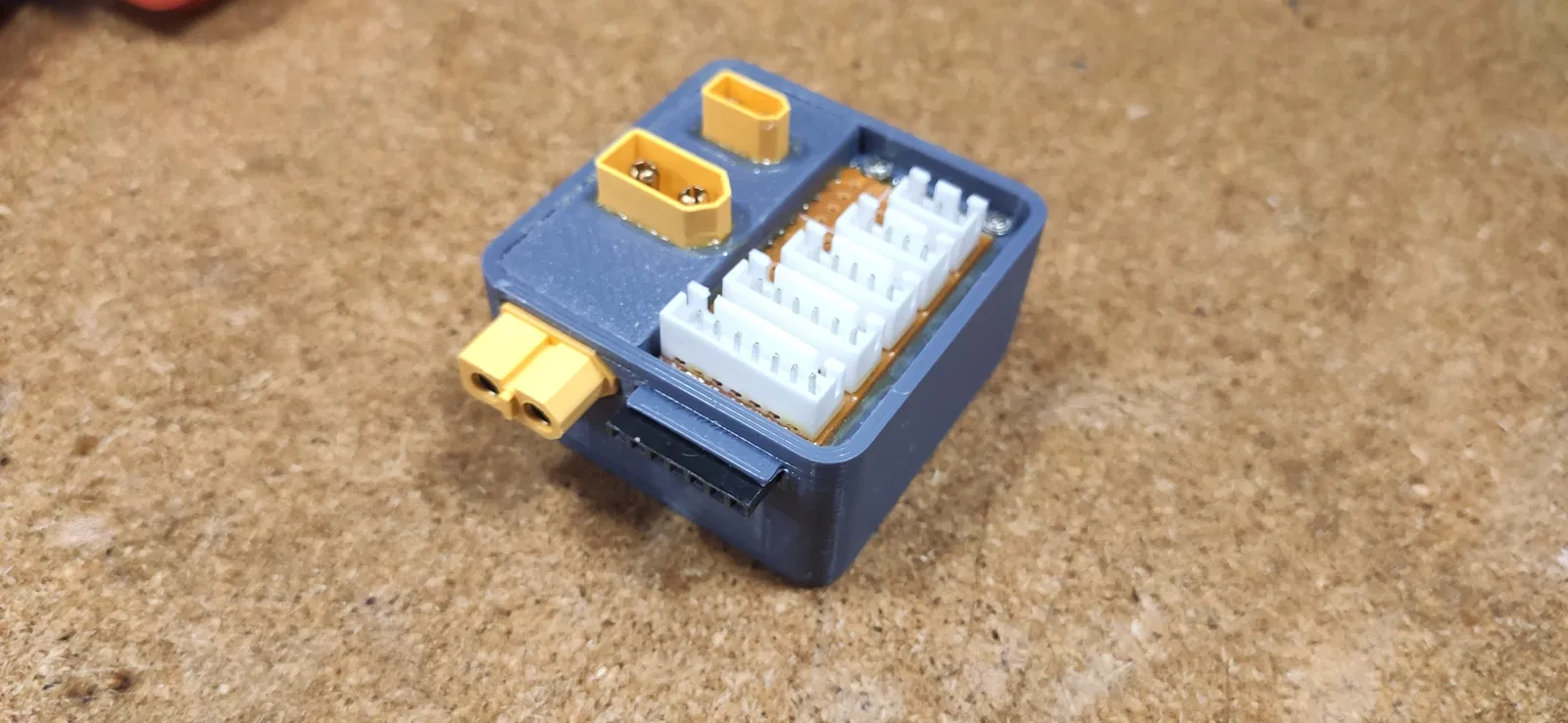

Gắn nắp dưới vào là xong.
