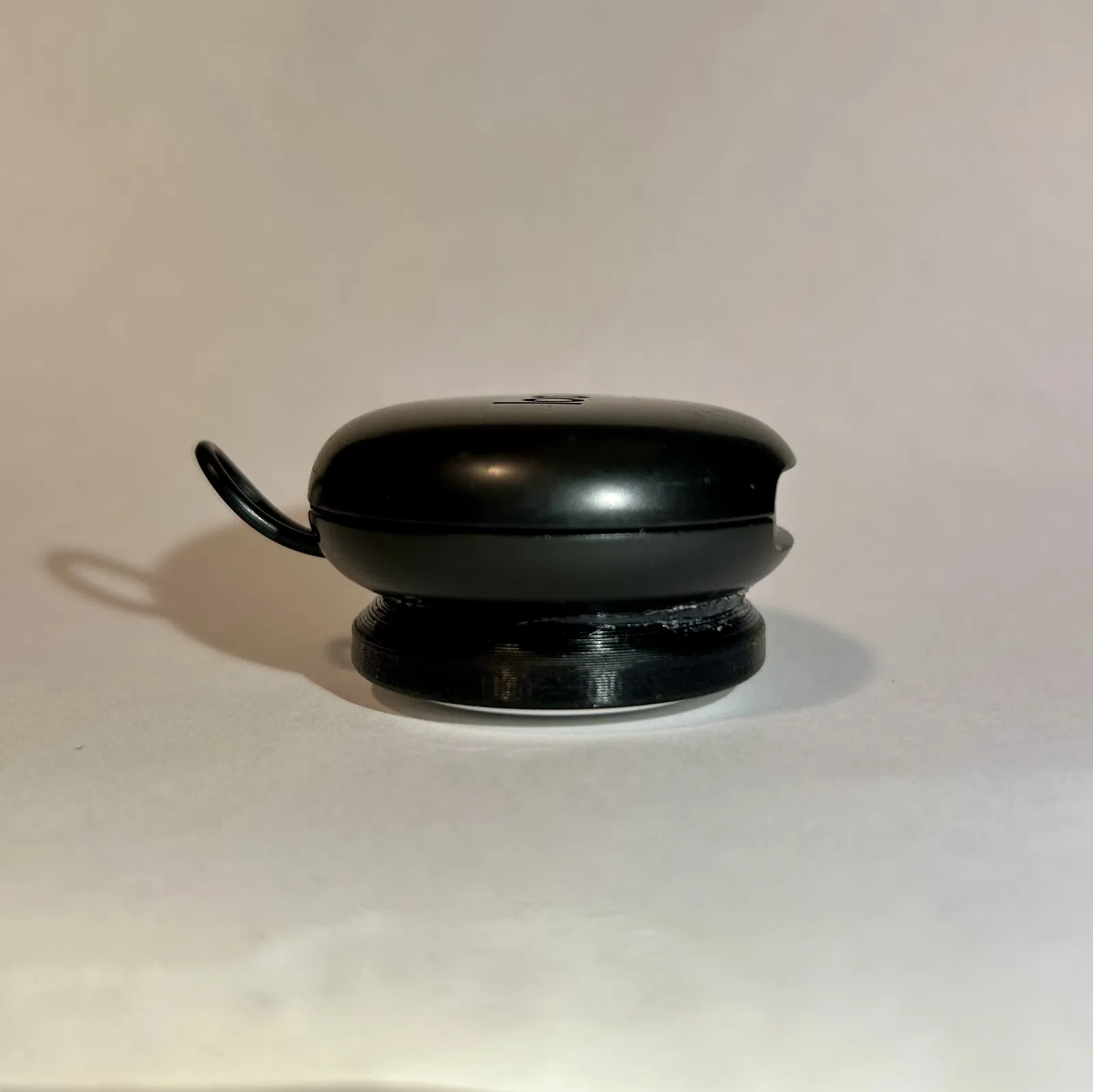

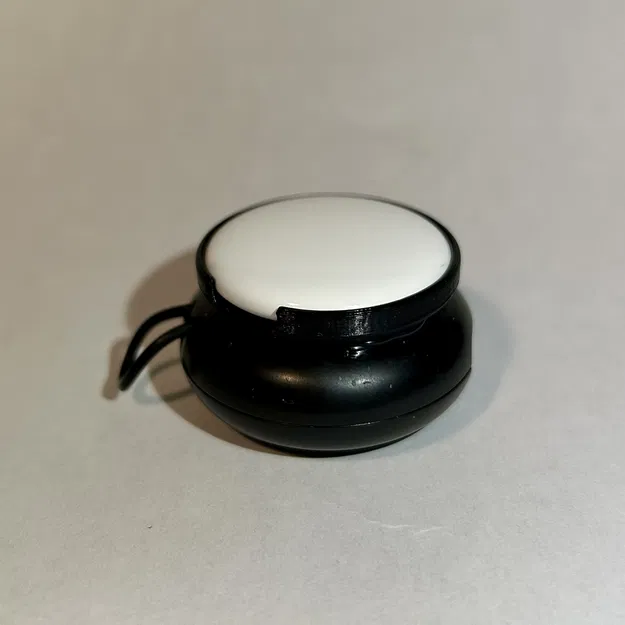

Ngàm gắn AirTag cho hộp đựng Loop Earplugs (Carry Case)

Gắn một chiếc AirTag vào hộp đựng Loop Earplugs của bạn!
Thay thế nắp pin của AirTag để tiết kiệm không gian.

Print Settings

In bằng PLA tiêu chuẩn (không khuyến nghị)
2 walls
3-4 lớp vỏ trên và dưới (top and bottom shell layers)
0.2mm layer height
10-15% infill
Không cần supports
Diện tích tiếp xúc mặt bàn in rất ít – nếu bạn hay bị vấn đề bám bàn, hãy in kèm brim hoặc raft

Lắp ráp (Quan trọng)

Món này làm rất đơn giản, đổi lại là bạn cần thêm một vài vật liệu phụ.

1. Gắn lên hộp
   Mình dùng và khuyên dùng keo nến (hot-melt glue). Keo lỏng có thể cũng được.
   Chấm một ít keo theo hình vòng tròn ở mặt đáy, rồi ép chặt lên đáy (hoặc nắp) của hộp nút tai cho tới khi keo nguội hẳn.

2. Nhét một vật liệu có độ đàn hồi/êm, như foam, vào lỗ giữa
   Mình dùng một miếng nhỏ cắt từ tấm lót kệ phủ cao su (rubberized shelf liner). Foam cứng vừa cũng dùng được. Phần này có tác dụng đẩy pin tì sát vào các điểm tiếp xúc (contacts) của AirTag.

3. Tháo nắp pin AirTag
   Ấn xuống nắp kim loại zin của AirTag rồi vặn ngược chiều kim đồng hồ để tháo ra. Cất kỹ để sau này cần thì dùng lại.

4. Ấn thân AirTag vào chi tiết đã in.
   Mặt phẳng (+) của pin phải hướng về phía hộp. AirTag sẽ kẹp cứng vào vị trí và bạn sẽ nghe tiếng báo từ AirTag xác nhận đã lên nguồn. Nếu không nghe tiếng lên nguồn, quay lại bước 2 và thêm/đổi vật liệu.

5. Kiểm tra
   Lắc thử để chắc chắn pin vẫn giữ được tiếp xúc.
   Gõ/đập nhẹ nhưng dứt khoát lên bề mặt cứng để đảm bảo AirTag giữ chắc và không tuột ra.
   Nếu lắc mà AirTag phát lại tiếng lên nguồn thì tức là vật liệu giữ pin chưa đủ. Nếu gõ mạnh lên bề mặt cứng mà AirTag bật ra thì là vật liệu quá nhiều.

Thông tin khác

Ban đầu mình định “over-engineer” cái này luôn. Nhưng mình thấy chỉ cần thêm một cái lỗ trên một mẫu có sẵn là giải pháp đơn giản hơn nhiều, dù chắc chắn vẫn chưa phải tối ưu nhất. Đây là phương án dung hòa vì mình không có đúng hình học (geometry) chuẩn của cái hộp.

Tương thích cả hộp kiểu mới có miếng silicone insert, và hộp kiểu cũ nhỏ hơn với lớp nỉ (felt) bên trong.

Chưa test khả năng chống nước. Không khuyến nghị in PLA vì nó sẽ bị lỏng ra khá nhanh.

Để nạy AirTag ra thay pin, dùng một dụng cụ nhỏ như miếng gảy đàn (guitar pick) để cạy nhẹ.

Model gốc bởi @tlt_1632717
