BeamCase V5.5 Dual color – thêm nhiều kích thước panel

Đây là các kích thước panel vỏ bổ sung cho BeamCase SFF và (m)ATX v5.5. File bao gồm các panel theo phong cách dual color, với các phiên bản chia panel hông thành 2 hoặc 4 mảnh, kèm nhiều tuỳ chọn kích thước khác nhau.

Cấu trúc và cách đặt tên linh kiện:

Mỗi phiên bản khung BeamCase sẽ có một số IFW. IFW là viết tắt của Inner Frame Width, mô tả khoảng cách giữa các thanh Makerbeam XL profiles ở phía trên, mặt trước và phía dưới. Số IFW là chỉ số thể hiện bề rộng của case và rất quan trọng khi chọn phụ kiện và panel vỏ (BeamCase SFF và (m)ATX bản tiêu chuẩn có IFW150, bản SLIM là IFW130). Panel vỏ có thêm một chỉ số nữa là IFL, viết tắt của Inner Frame Length, mô tả chiều dài của các Aluminum profiles. IFL300 dành cho profiles dài 300mm tiêu chuẩn, IFL310 cho profiles dài 310mm, v.v.

Các panel dual color V5.5 có 2 phiên bản, khác nhau ở cách chia panel hông. Bản 2p (two panel) chỉ chia panel hông thành phần trên và phần dưới, nên mỗi mảnh khá dài và cần máy in lớn. Bản 4p (four panel) chia panel hông theo cả chiều dài lẫn chiều cao, giảm đáng kể kích thước từng mảnh, nên có thể in mọi phiên bản trên máy in có khổ 220x220mm.

Các file ở đây được sắp theo phiên bản case và loại panel, mỗi thư mục sẽ có nhiều tuỳ chọn chiều dài.

**

Hướng dẫn in outer panels:**

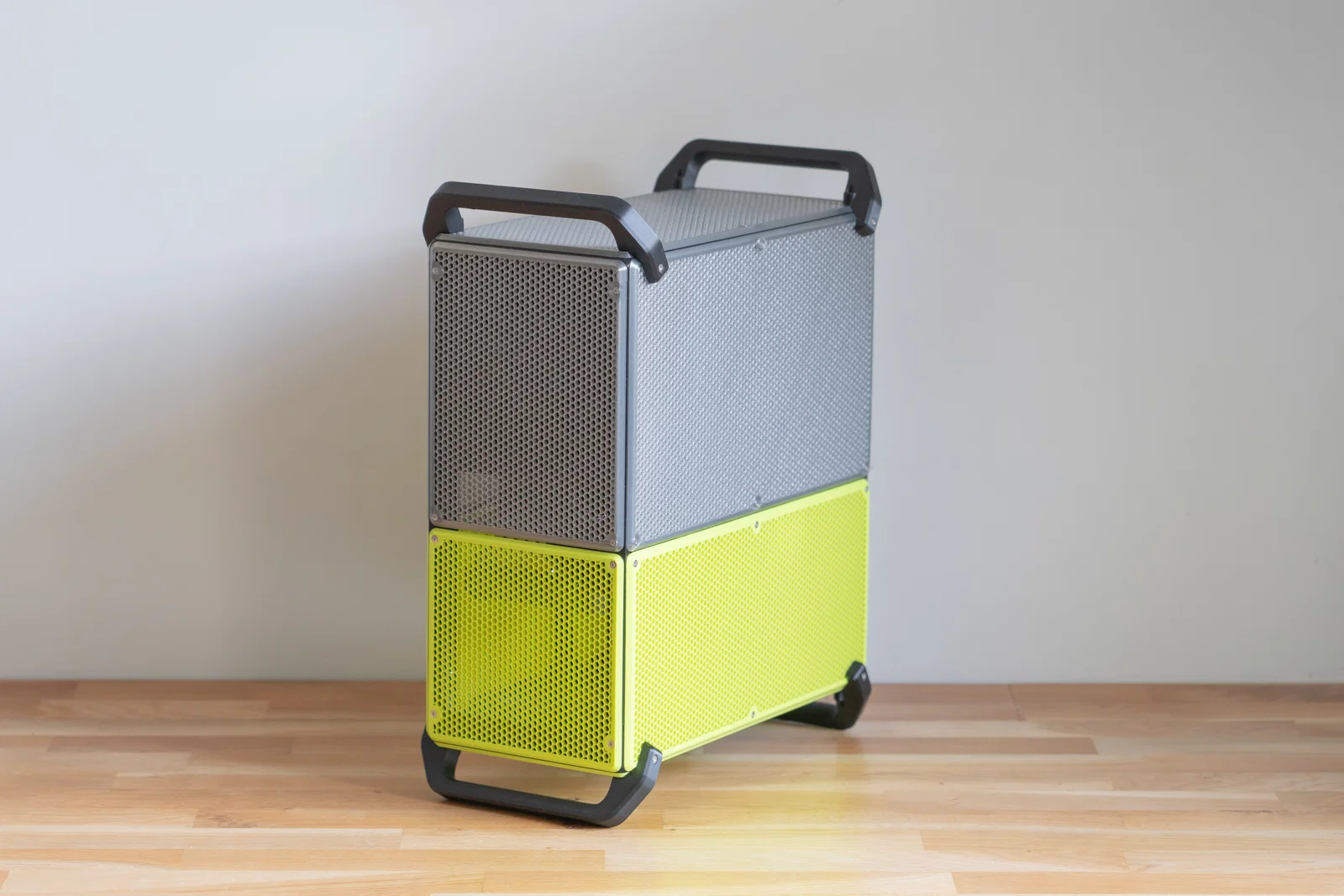

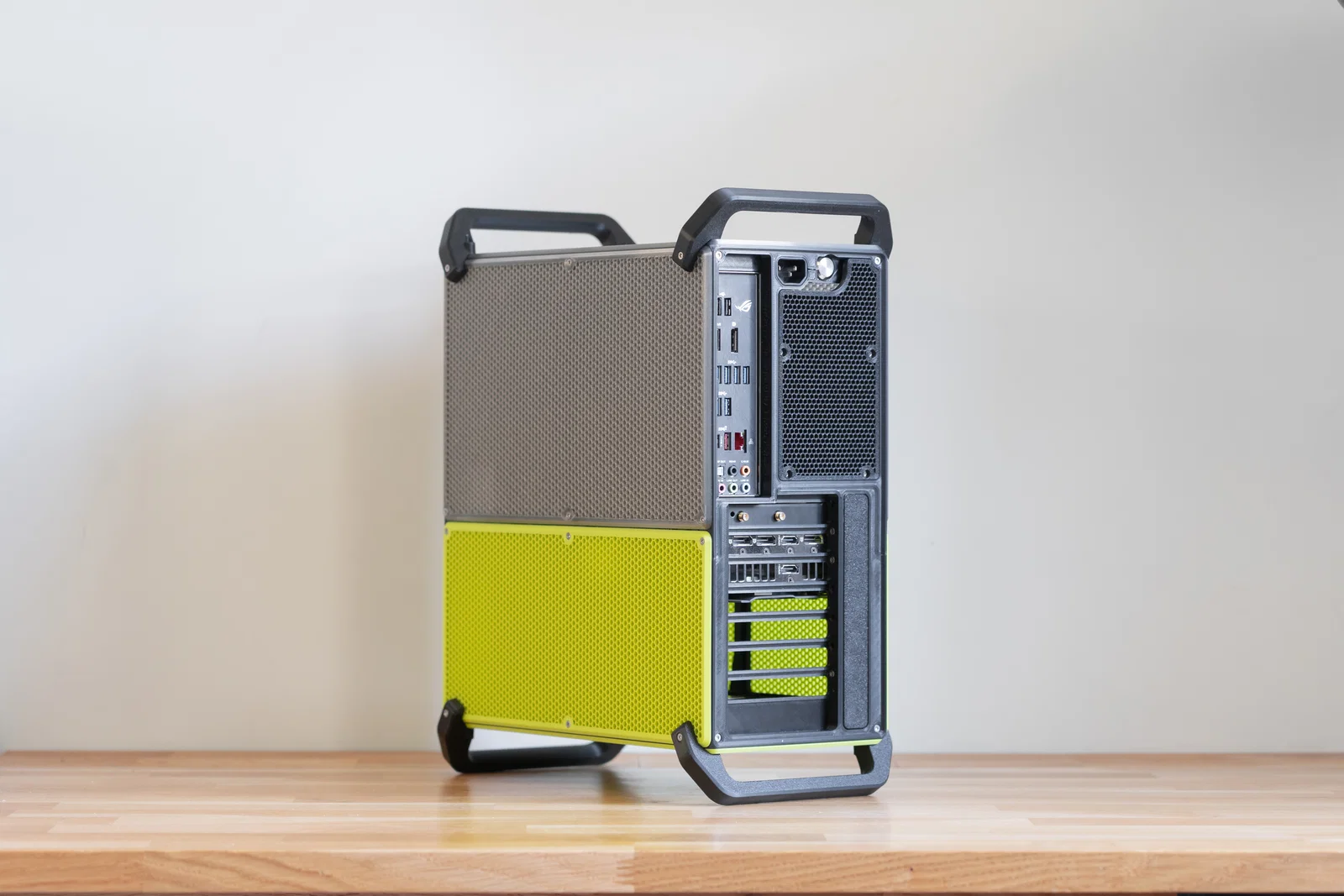

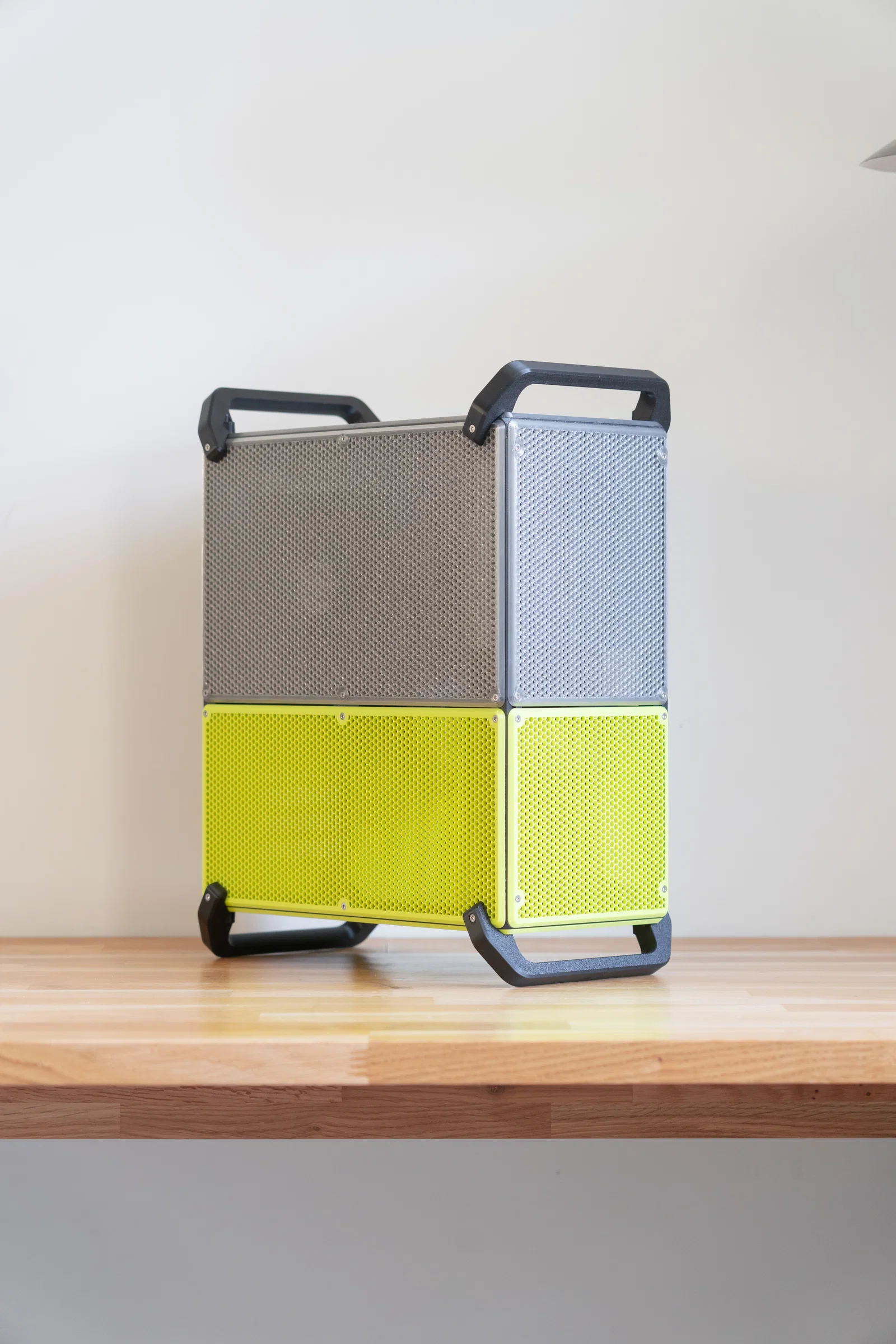

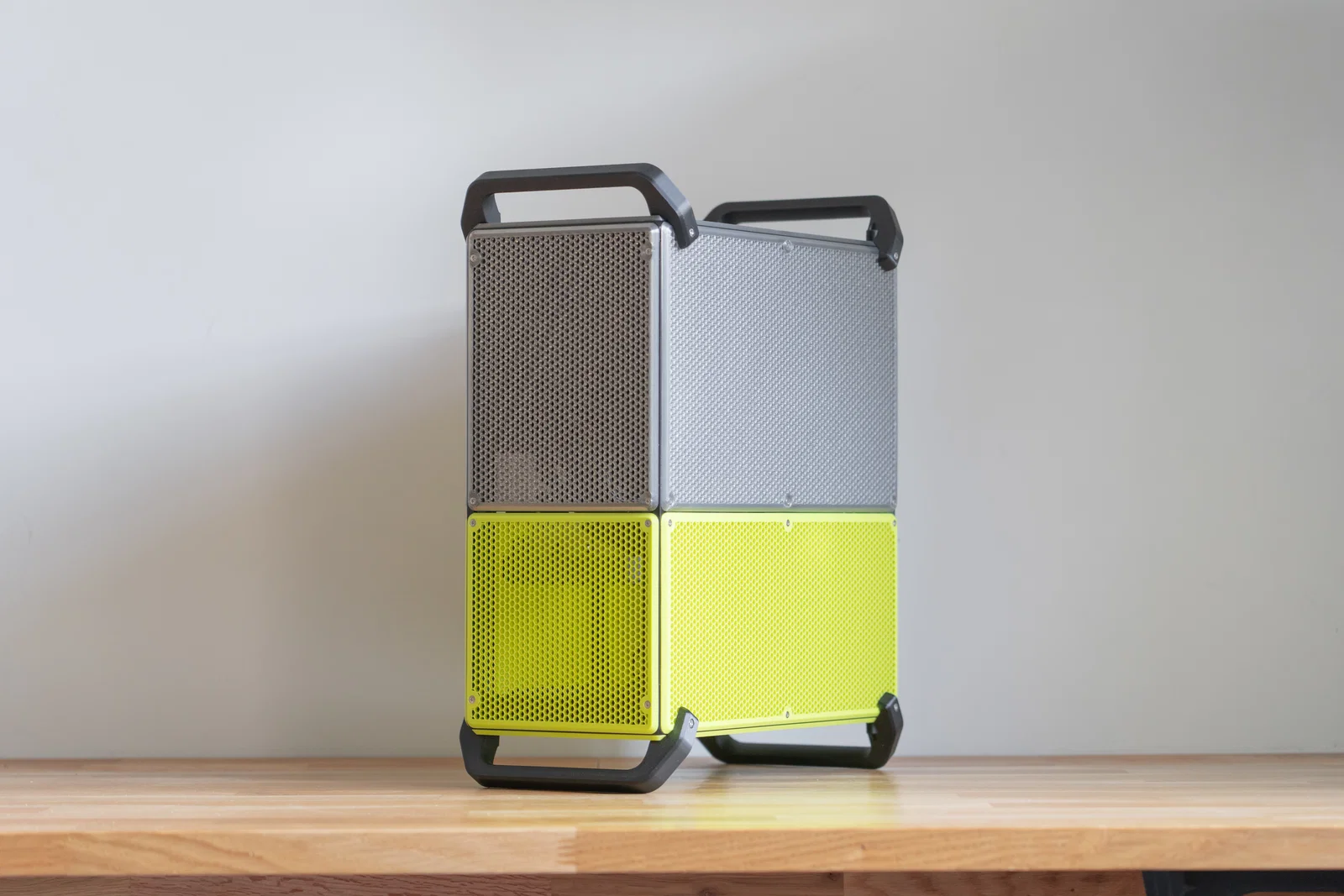

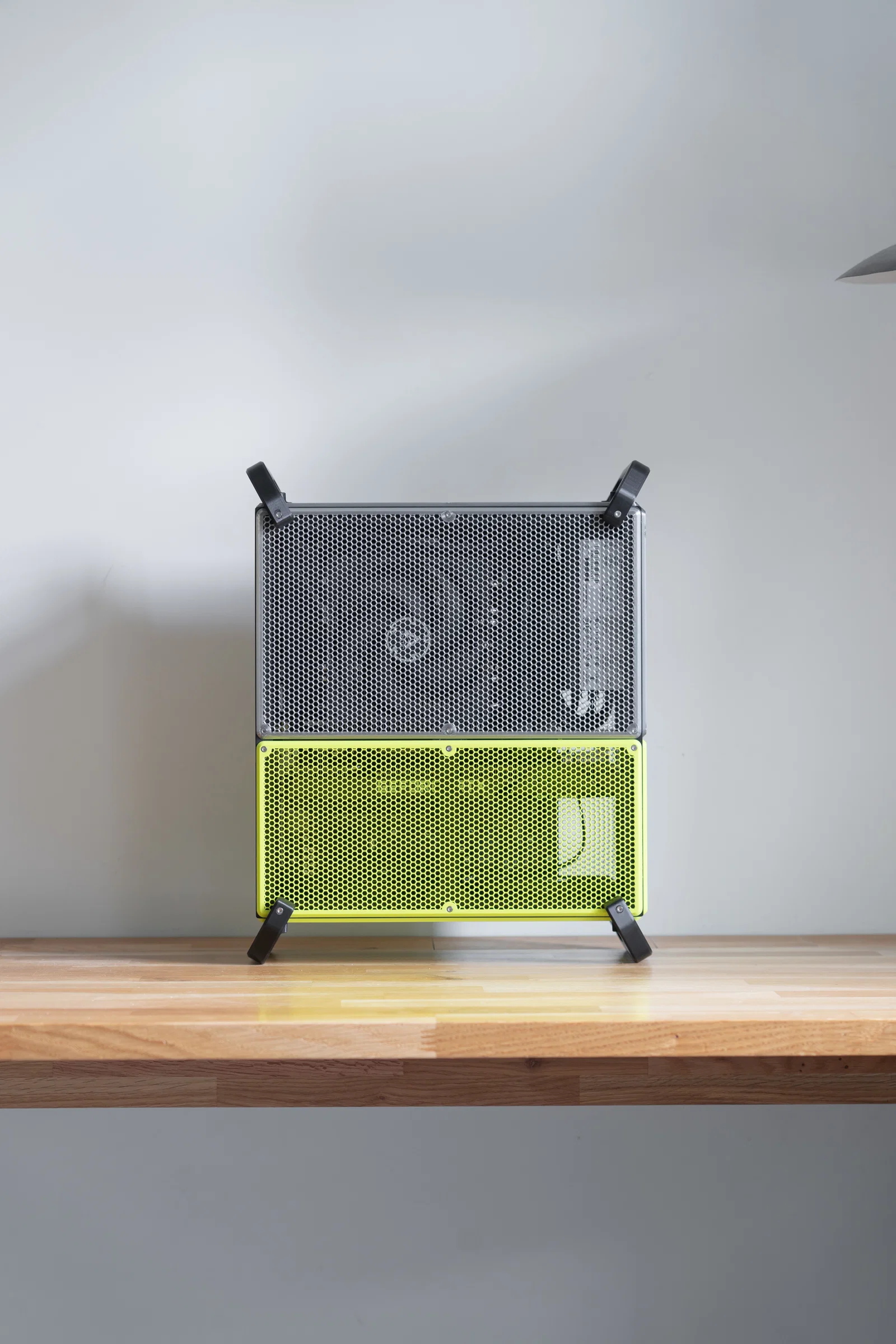

Toàn bộ panel cho một kích thước cụ thể sẽ nằm trong một file STL duy nhất; bạn cần tách ra bằng chức năng split to objects, rồi xoay lại để từng mảnh nằm phẳng trên build plate. Để tạo phần mesh, bạn cần giảm số top layers và bottom layers về 0. Khi đó phần Infill sẽ lộ ra và đóng vai trò như lưới. Case trong hình dùng honeycomb Infill với mật độ 18%, nhưng bạn có thể thử các pattern và mật độ khác—chỉ cần để ý airflow. Ngoài ra, mình dùng 6 walls để tăng độ cứng quanh viền. Có tuỳ chọn panel dạng một mảnh (không chia theo chiều dài), nhưng sẽ cần print bed dài tối thiểu 328mm (với IFL300). Nếu bạn làm cấu hình ngắn với beam 200mm, thì máy in dài 230mm là đủ.

Panel vỏ chủ yếu để đẹp, nên bạn có thể in bằng vật liệu nào cũng được (một số ít trường hợp panel PLA có thể bị biến dạng khi nhiệt độ khí xả cao). Để panel khớp chuẩn, cần in thật chính xác, nên tốt nhất là cân nhắc độ co rút (shrinkage). Thường thì các panel này co ít hơn các part khung vì cấu trúc in khá “thoáng”. (với ABS mình để scaling 100.35% cho panel vỏ)

Yêu cầu máy in:

Kích thước máy in cần thiết chủ yếu phụ thuộc bạn in bản 2p hay 4p. Bản 2p cần máy in có chiều dài in tối thiểu 330mm (cho case dùng profiles 300mm), còn panel 4p thì in được trên bất kỳ máy nào có print bed ít nhất 220x220mm.

- panel 2p cần print bed dài tối thiểu 330mm - panel 4p in được trên máy có print bed tối thiểu 220x220mm

Nếu bạn muốn chỉnh sửa panel theo kiểu tuỳ biến riêng, bạn có thể tải toàn bộ panel kèm bản STEP trong mục “Other Files”.
