Board toolhead H36 cho WWG2/A4T (PUG)
Board H36 đơn giản dùng hệ PUG cho extruder WWG2, tương thích A4T. Cần heat insert/vít M3, chọn PUG theo cỡ dây (5.5–6.0mm). Có thể phải gắn top hat để tăng Z khoảng 60–65mm.
Mô tả

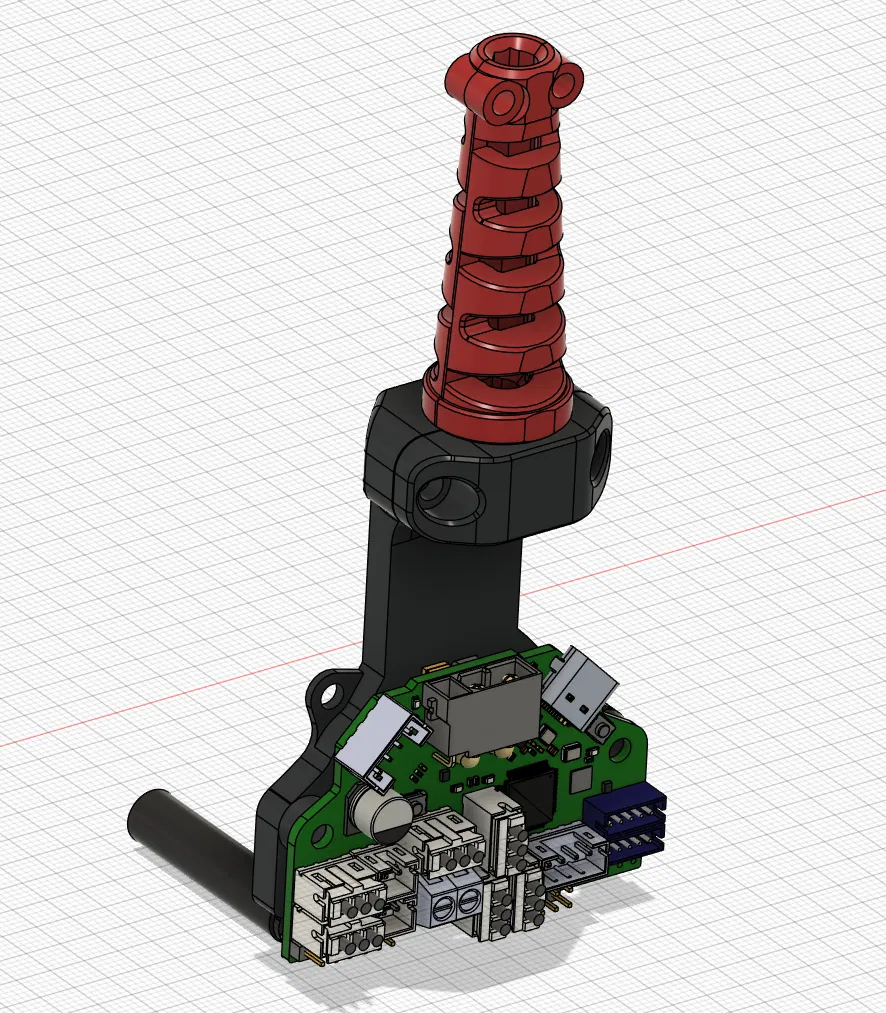

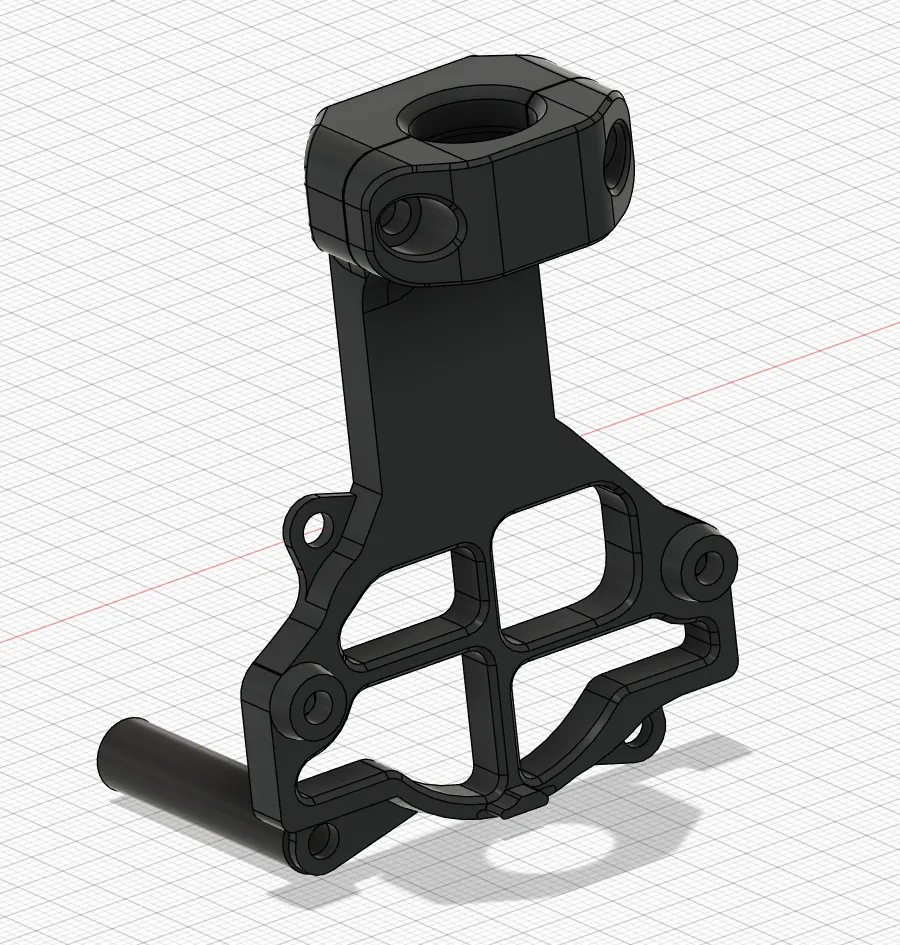

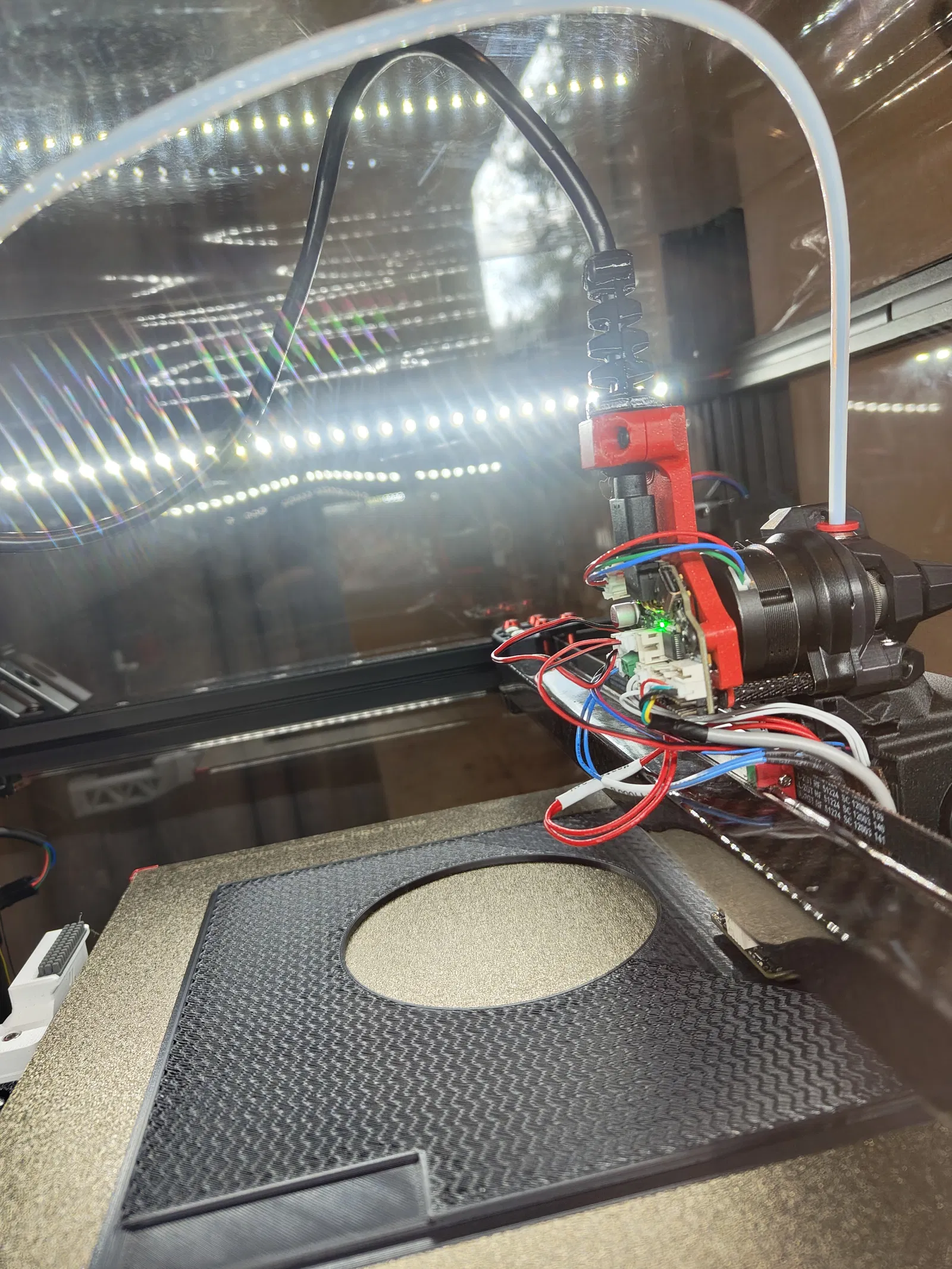

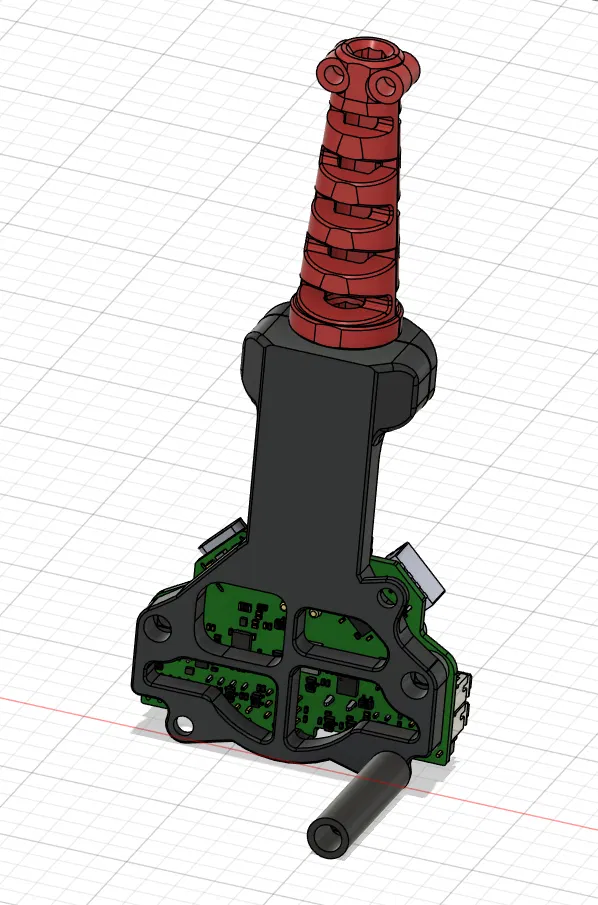

Một board H36 đơn giản để dùng với hệ PUG trên extruder WWG2. Tương thích với A4T.
Sẽ cần:
4x M3 heat insert (theo chuẩn Voron)
4x vít M3 (dài 8 hoặc 6 mm đều ổn).
1x M3x35 cho điểm bắt thêm trực tiếp trên thân WWG2
2x vít M3 với chiều dài phù hợp, tùy bạn dùng spacer ren (threaded spacers) hay spacer rỗng để bắt ngàm gắn toolhead board ra phía sau.
In PUG phù hợp với loại dây của bạn. Nếu dùng dây can bus H36 zin, bạn có thể dùng PUG 5.5mm để kẹp chặt nhất. Nếu bị quá khít thì đổi qua 6.0mm.
Tùy máy của bạn, có thể sẽ cần top hat để tăng hành trình Z (đặc biệt với các máy kiểu Trident). Với mình thì cần tăng khoảng 60–65mm chiều cao thêm.
