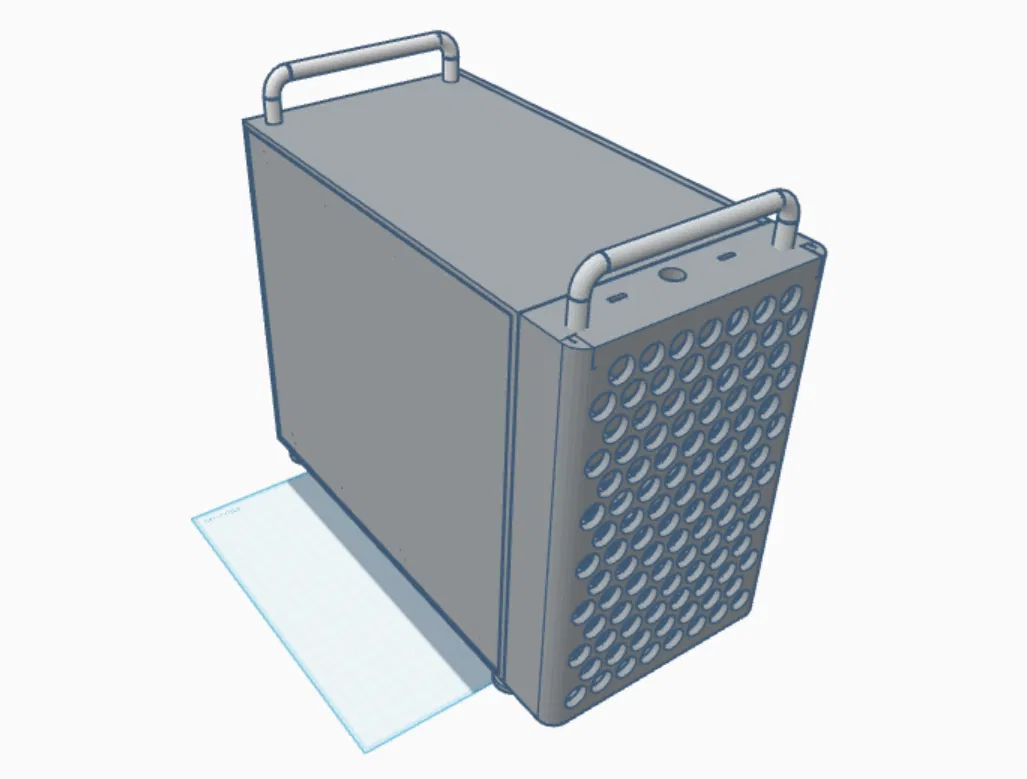

PC Case ITX SFF chessegrater

Chào bạn, thiết kế này hiện đang trong giai đoạn test nên mình không thể đảm bảo chắc chắn là sẽ hoạt động, nhưng về lý thuyết thì nên ổn.

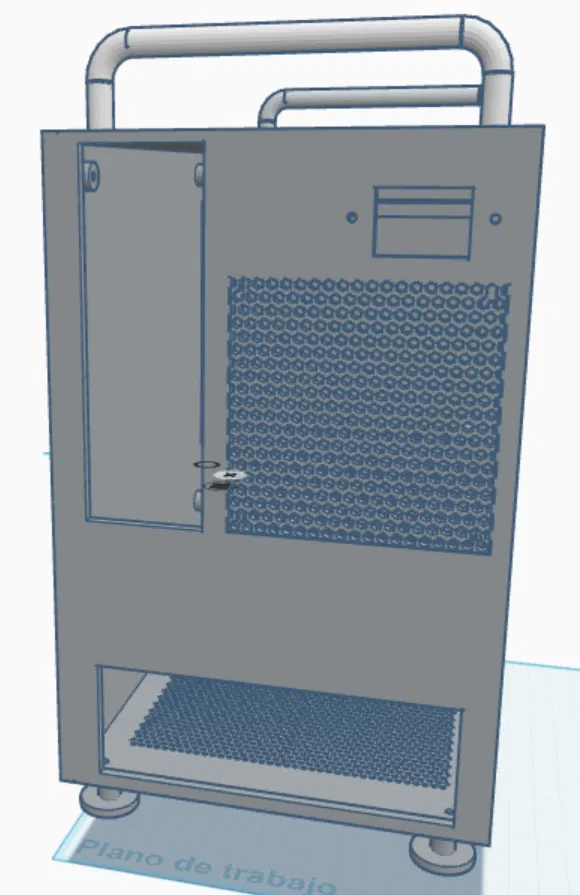

Case có thể gắn 3 quạt: 2 quạt 92x25 ở phía trước và 1 quạt 80mm phía sau. Hỗ trợ main ITX với tản nhiệt CPU cao tối đa khoảng 100mm, nhưng hiện tại mình khuyên dùng dưới 80mm vì mình chưa đo chính xác hoàn toàn.

Case được làm để chứa RTX 3070 FE, nhưng GPU nhỏ hơn thì cũng nên vừa. PSU dùng chuẩn SFX.

Ở panel trước có 1 lỗ cho nút nguồn tròn 12mm và 2 cổng USB Type-C.

Case được chia thành 3 file STL:

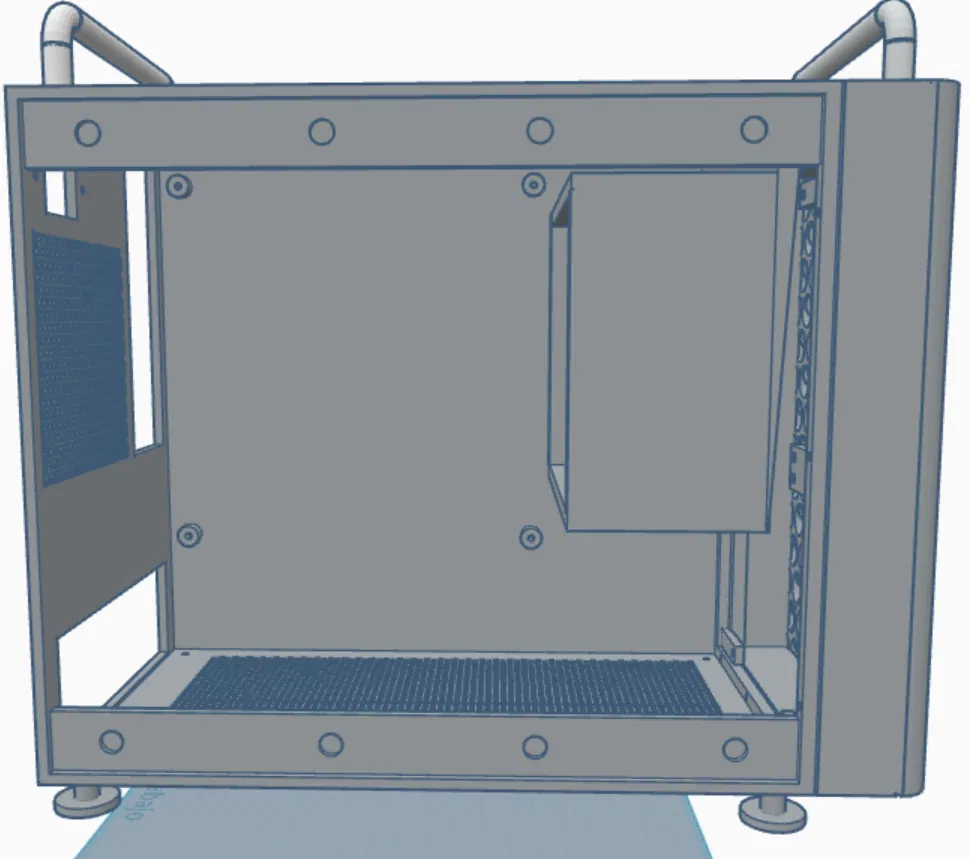

• "core.stl": thân case, nơi lắp các linh kiện.
• "cover and extras.stl": nắp hông (gắn bằng nam châm neodymium 8x2: 4 viên phía trên + 4 viên phía dưới cho mỗi bên, tổng cộng 16 viên để giữ chắc). Trong file này cũng có tay xách và các ngàm/khung đỡ, cố định bằng ốc M3x16mm. Bạn sẽ cần tổng cộng 15 con M3x16mm cho toàn bộ case.

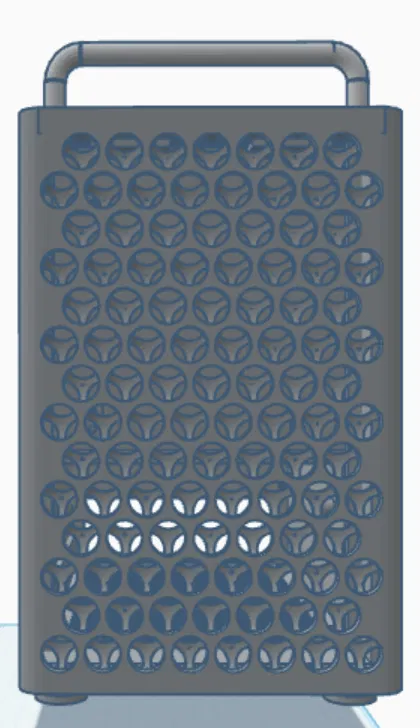

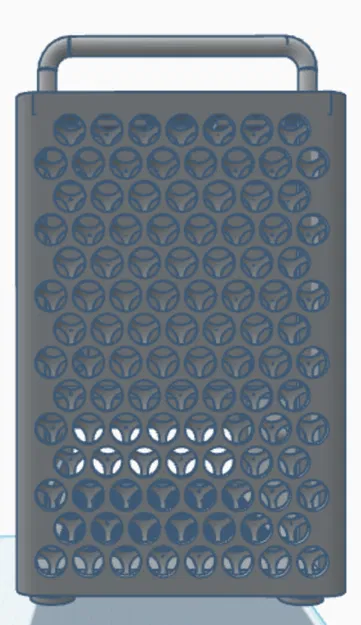

• "chessegrater.stl": phần nắp dạng “cheesegrater” nơi gắn panel trước và 2 quạt 92mm, cũng bắt bằng các ốc M3x16mm đã nói ở trên.

Nếu bạn có bất kỳ câu hỏi nào, có thể liên hệ mình qua: "[email protected]"

(Extras: case được dựng bằng Tinkercad và phần thân có chiều dài 250mm để in trên Ender 3 v3 SE của mình; nếu bạn in tương tự thì mình khuyến nghị in theo chiều dọc.)

Kích thước khi lắp ráp (tính cả tay xách và các ngàm/khung đỡ):
