Adapter Gridfinity cho console Tesla Model S/X (5x3)

Tương thích

• Tesla Model S  console từ cuối 2016 đến cuối 2020 (trước bản refresh 2021).

• Tesla Model X  console từ 2016 đến cuối 2020 (trước bản refresh 2021)

Không cần chỉnh sửa gì trên console — món này lắp kiểu slip fit và giữ bằng ma sát từ các “gân” (ribs) ở vị trí bình giữ ly thường gắn vào.


Hướng dẫn

1. In adapter và nhiều khả năng là cả các “post” riser. Mình dùng và khuyên dùng PETG vì chịu nhiệt tốt hơn. Mình dùng PETG Anthracite Grey của Prusa. ASA, ABS hoặc Nylon cũng rất ổn. Khuyên tránh PLA vì nó có thể bị biến dạng ở nhiệt độ khá thấp.

2. File 3MF này có hai build plate thay thế. In hoặc Plate 2 hoặc Plate 3 (không in cả hai) tùy theo cách bạn muốn gắn adapter:

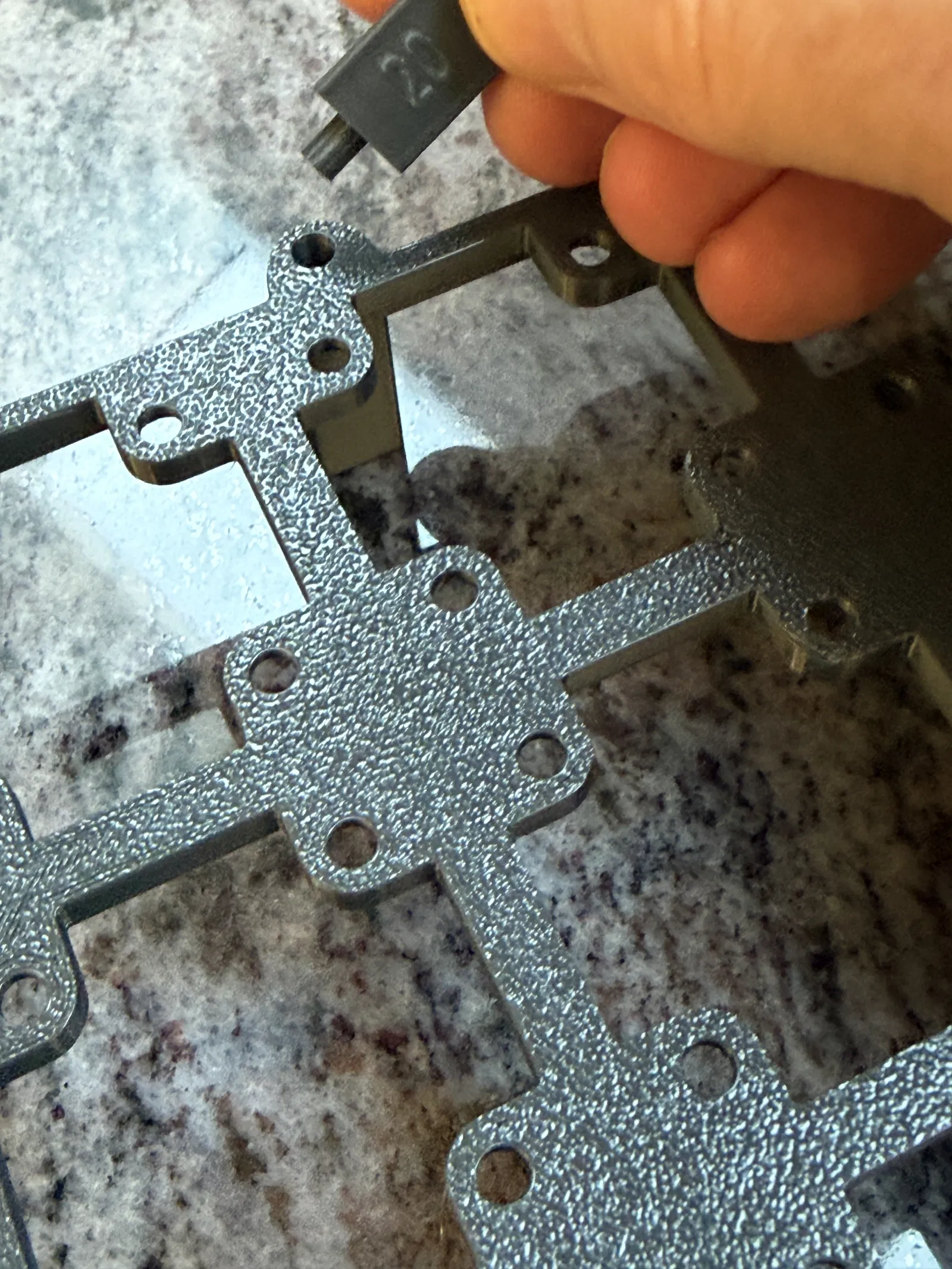

   • Plate 2: Dùng 6 riser nửa hình trăng kiểu push-on (press-fit).

   • Plate 3: Dùng 6 riser dạng vặn vít, cố định bằng bu-lông M3 (mình dùng M3×6 mm).

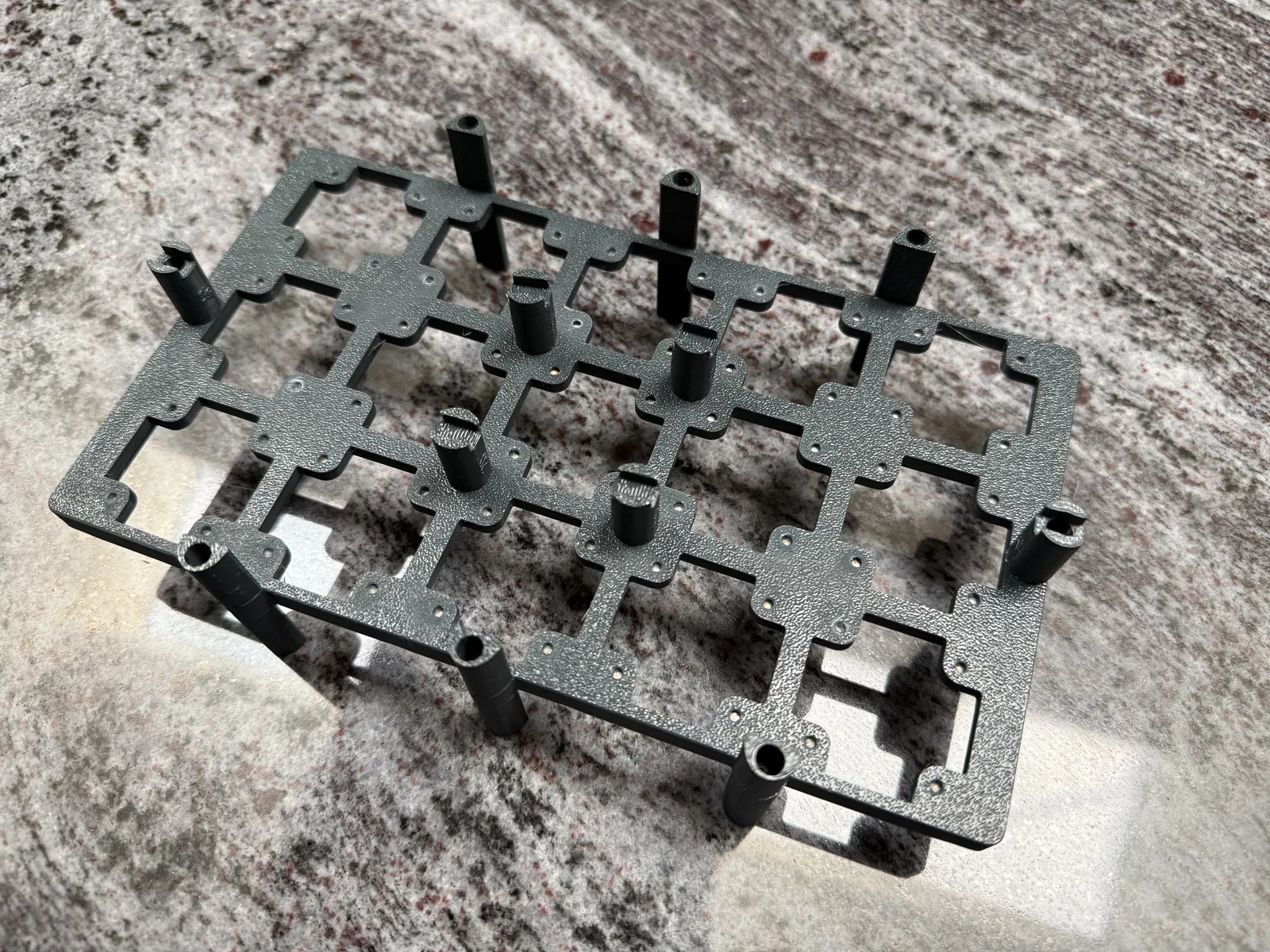

   Cả hai plate đều có các riser ở giữa để kẹp hai bên gân của console, đồng thời có 6 riser canh chỉnh với phần khoét để chụp lên các đường gờ nổi trên tấm thảm cao su của console (4 cái ở giữa, 1 cái phía trước và 1 cái phía sau).

3. Tháo cụm giữ ly (cup holders) khỏi console.

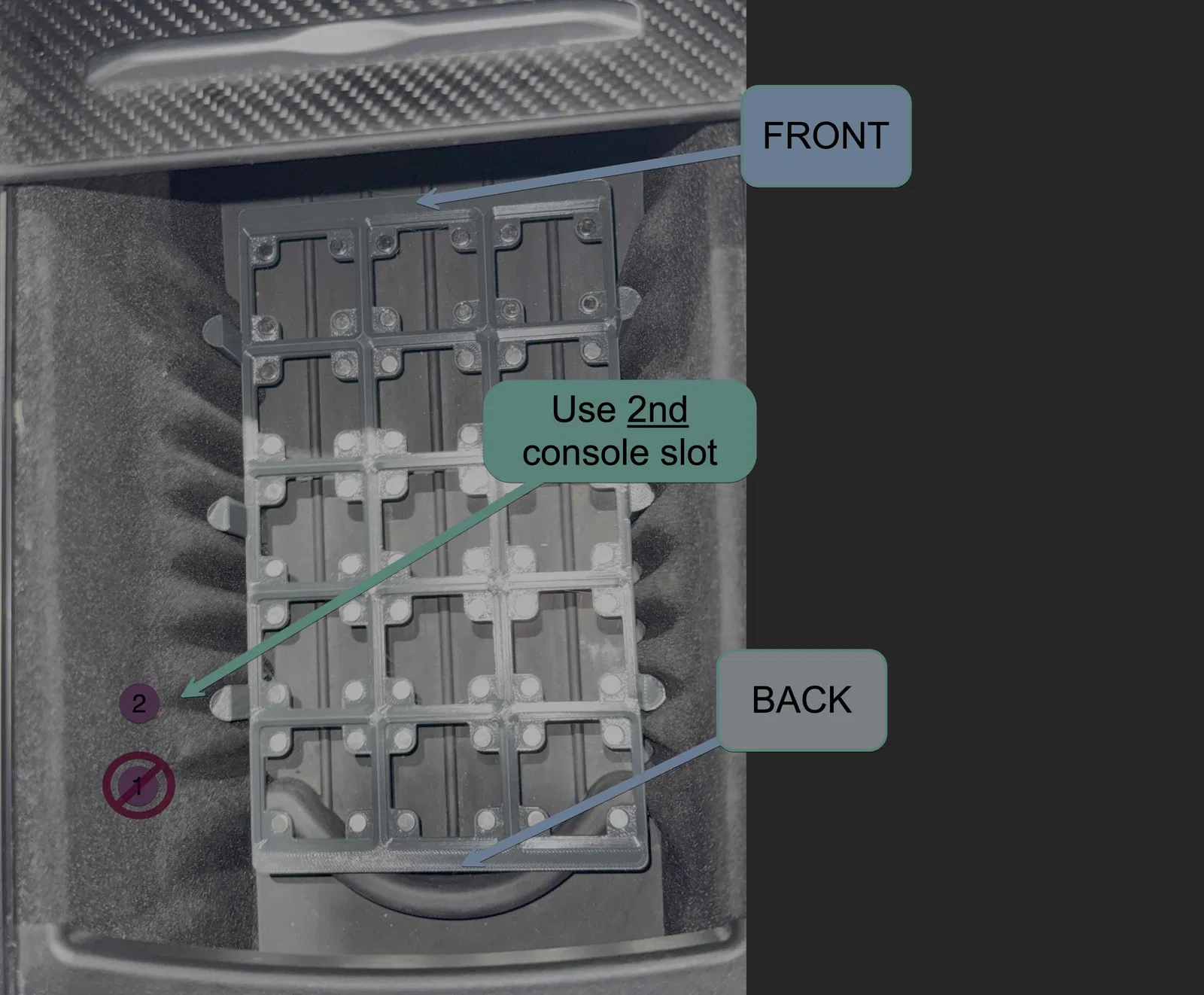

4. Đặt phần ‘Back’ của adapter sao cho “cột” (column) đầu tiên nằm ở khe console THỨ HAI. Dù mẫu này GẦN như đối xứng, nhưng vẫn có ‘front’ và ‘back’, và trên mẫu có chữ để báo vị trí. Lắp đúng chiều sẽ đảm bảo nắp sạc điện thoại dạng lật không bị chạm vào các Gridfinity bin ở hàng phía sau cùng.

Tùy chọn

Không cần linh kiện ngoài không in 3D! Chỉ cần in adapter và các “post” riser trên plate thứ hai là xong.

Tuy vậy, có một vài món tùy chọn bạn có thể dùng nếu muốn (mình cũng có dùng!).

Nam châm (Magnets)

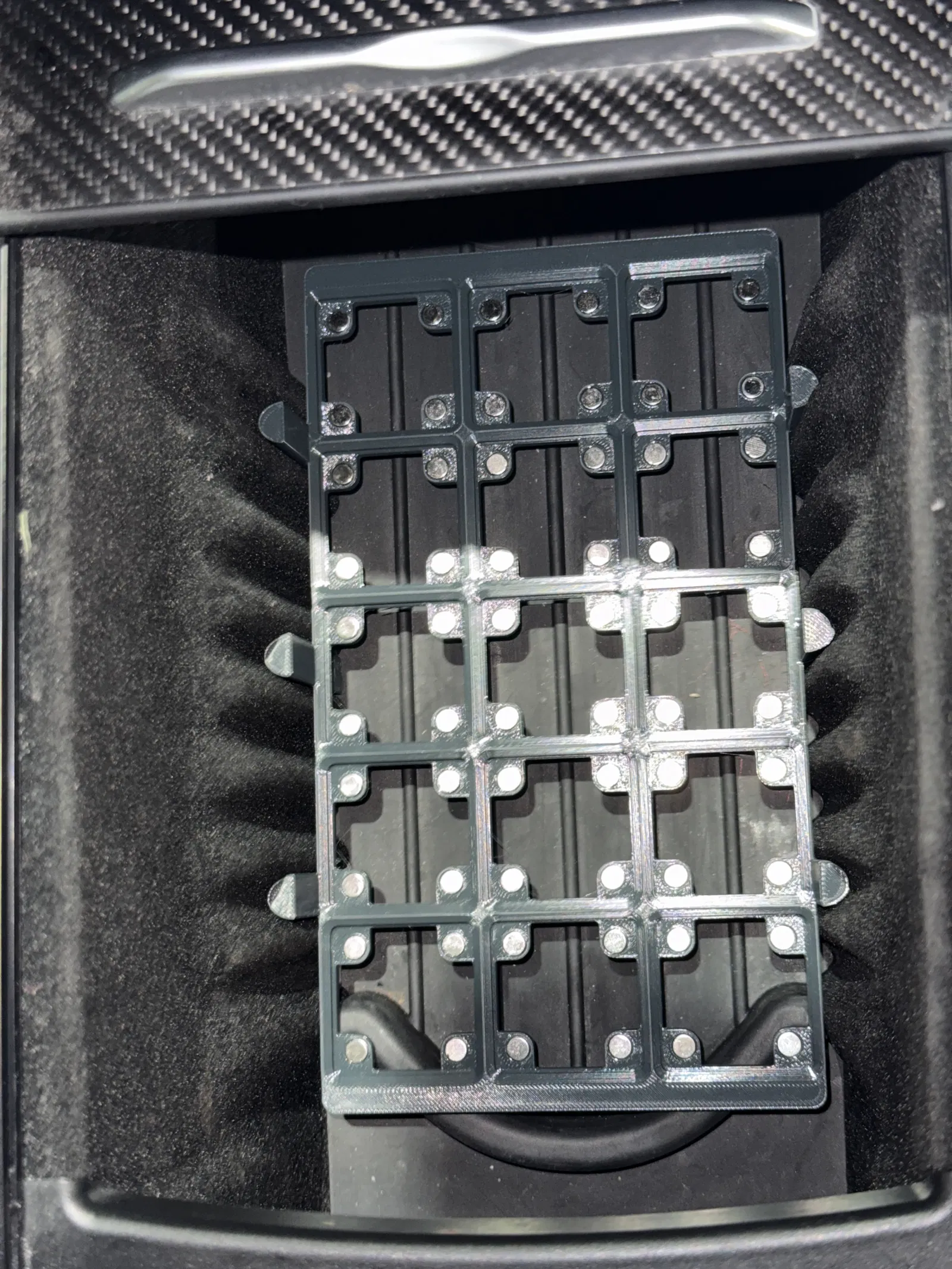

Có sẵn lỗ gắn nam châm nếu bạn muốn các bin bám chắc hơn, gần như không xê dịch. Bạn sẽ cần 60 (sáu mươi) nam châm 6x3.

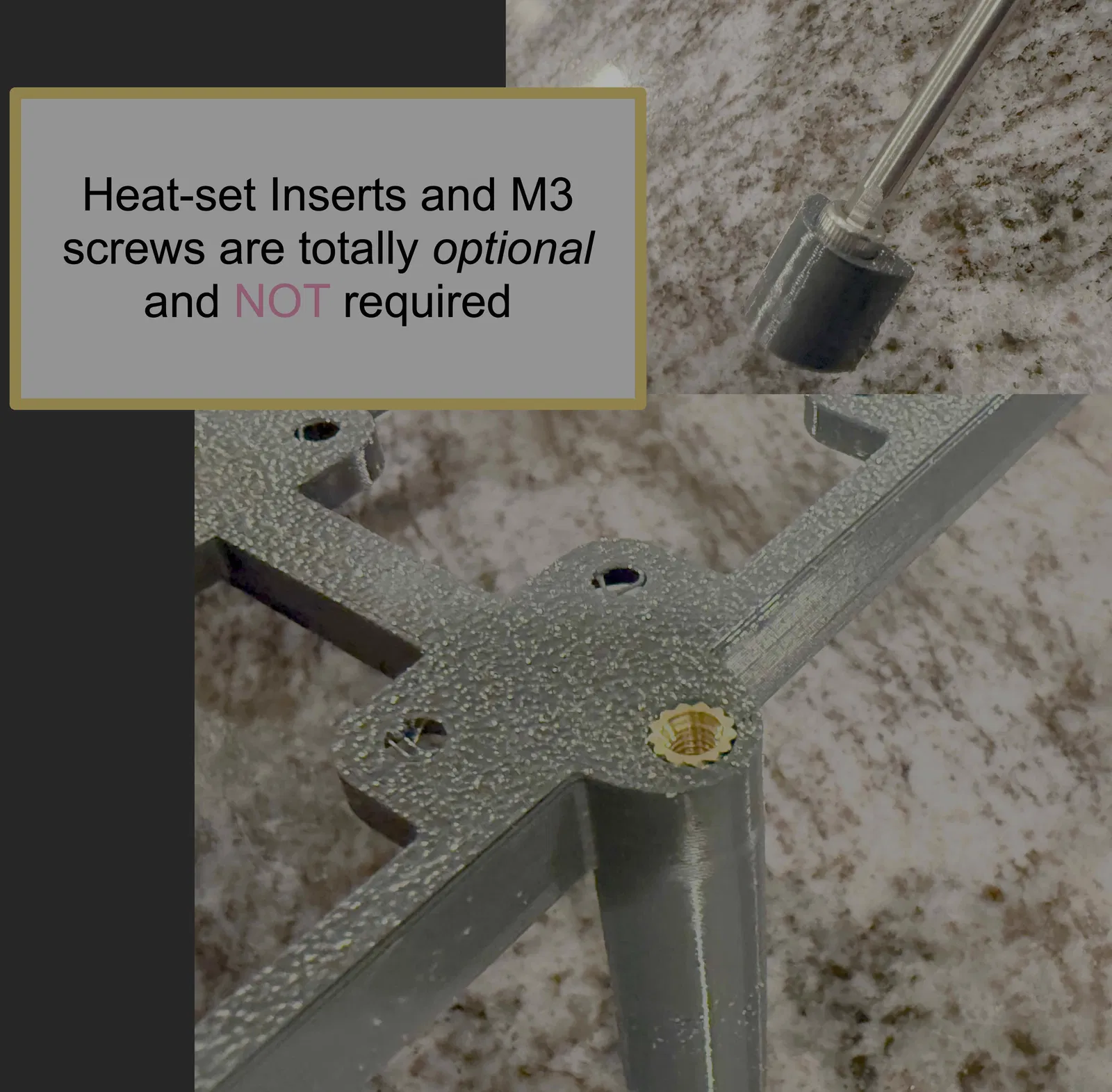

Ốc cấy nhiệt (Heat set inserts)

Nếu bạn không muốn dùng kiểu liên kết post-and-hole truyền thống cho các ‘riser’ nằm giữa adapter và đáy console, bạn có thể dùng heat set inserts. Nếu theo hướng này, hãy in và dùng bộ riser M3 (Plate 3) thay vì loại “post” — bạn chỉ cần một loại, không cần cả hai.


Mình dùng insert M3 x 5.7mm của CNC Kitchen. Có thể bạn dùng loại ngắn hơn một chút vẫn ổn. Mình dùng tool Superserter để ép heat set inserts vào cho dễ, và mình rất khuyên dùng tool đó (hoặc công cụ tương tự).
