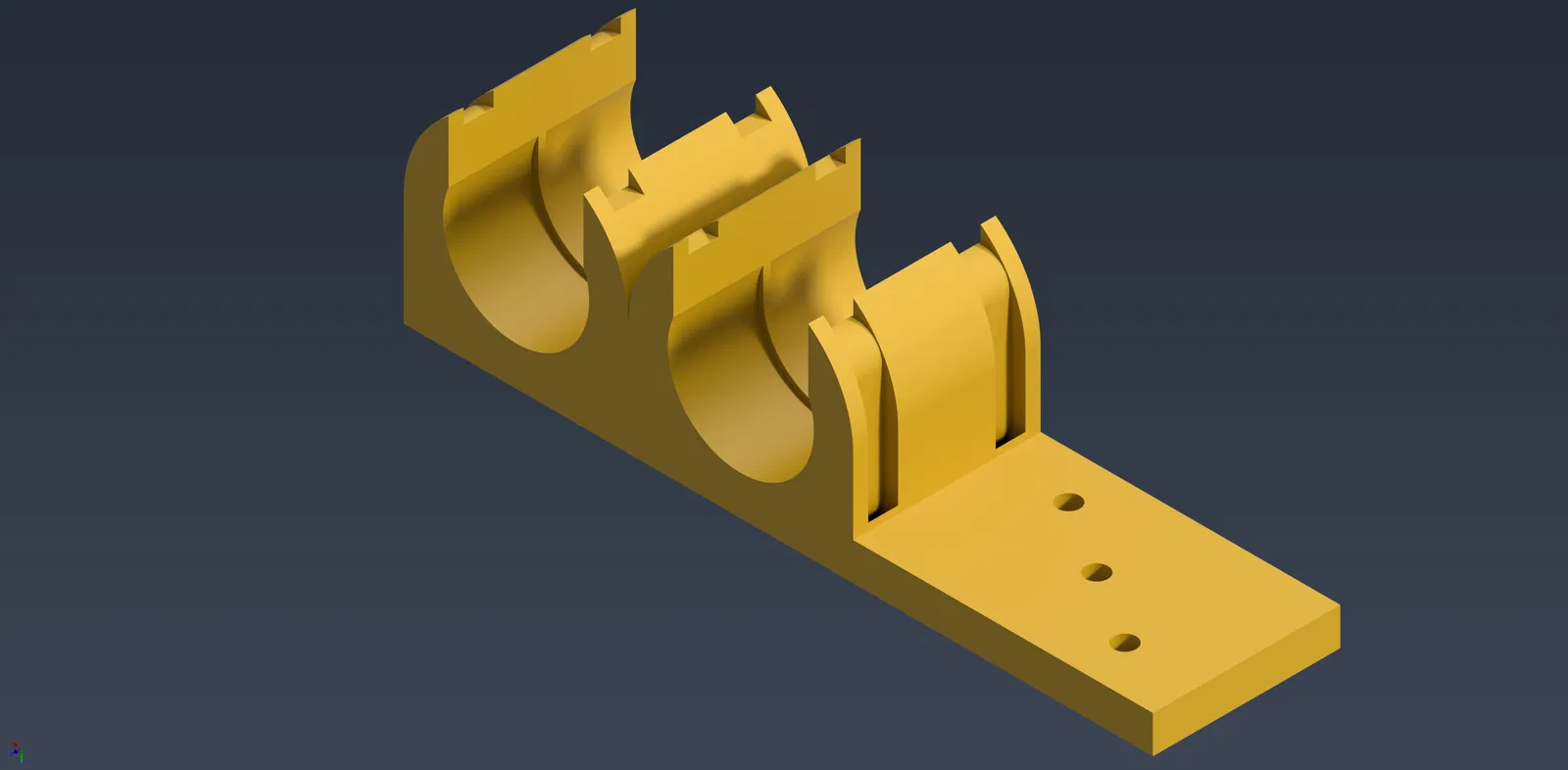

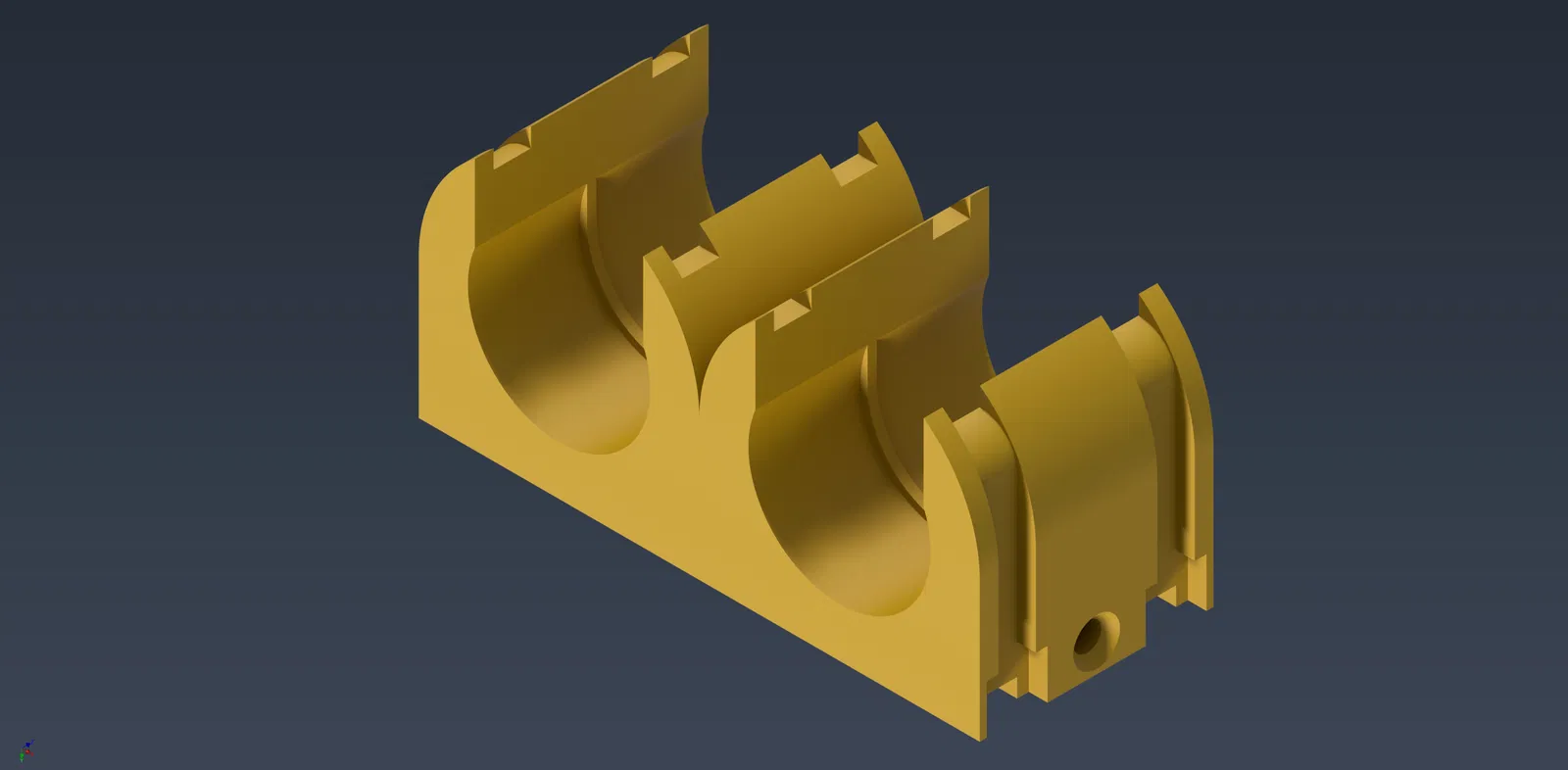

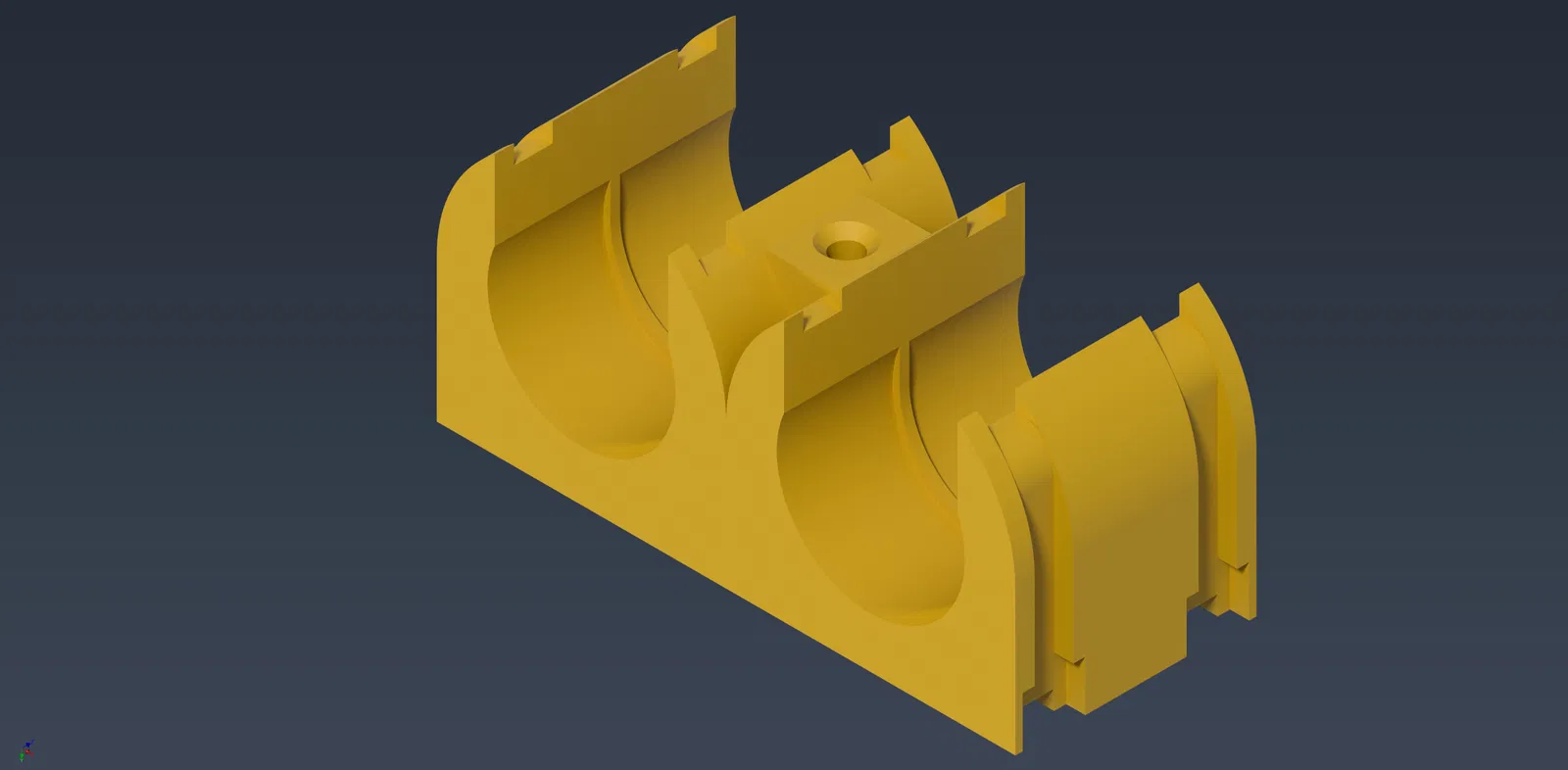

Giá đỡ ống bảo vệ cáp M20 (M20 Schutzrohr Halterung)

Mục đích

• Cố định ống bảo vệ cáp M20 cho thi công điện và quản lý dây cáp.

• Giúp tránh ống bị võng, đảm bảo đường đi của dây gọn gàng và song song.

Đặc điểm

• Cơ chế clip: Ống được bấm vào (click) và được giữ chắc chắn.

• Rãnh cho dây rút (cable tie): Có các khe tích hợp để luồn dây rút, giúp cố định ống chắc hơn trong ngàm và hạn chế trượt lệch sang bên.

• Lắp bằng vít: Mặt sau có lỗ khoan để bắt vít hoặc dùng tắc kê (dowel) khi gắn lên tường.

• Hình học chắc chắn: Thiết kế tối ưu cho in FDM, độ dày thành đủ để chịu tải lâu dài.

• Thiết kế gọn: Giữ ống sát bề mặt, rất hợp cho không gian lắp đặt chật.

Khuyến nghị in

• Vật liệu: PETG hoặc ABS để tăng khả năng chịu nhiệt và hóa chất; PLA thì đủ dùng cho không gian trong nhà khô ráo.

• Infill: 20–40% tùy theo tải dự kiến.

• Hướng đặt: Đặt phẳng với mặt lưng xuống bàn in để đạt độ bền tối đa tại vị trí bắt vít.

• Supports: Thường không cần; nếu có overhang thì dùng tối thiểu.

Ứng dụng

• Lắp đặt trong nhà, xưởng, gara

• Chế tạo máy và hệ thống công nghiệp

• Các dự án 3D printing cần đường đi dây gọn gàng, có tổ chức
