Bản lề 270° cho Elegoo Centauri Carbon (mod) cho spacer panel 7.5mm + relief dây

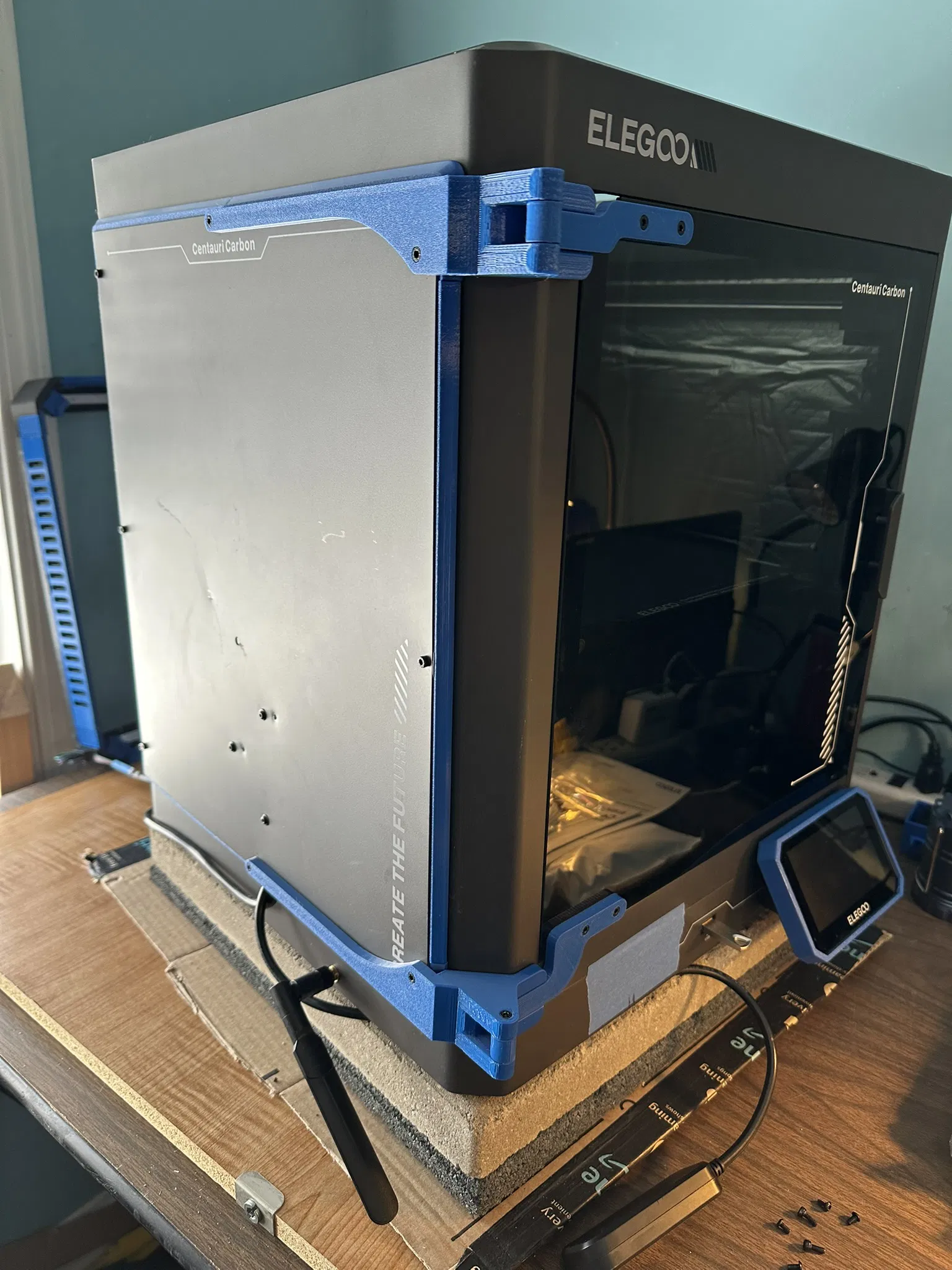

Mình đã gắn bộ bản lề gốc và thấy rất ưng. Nhưng sau đó mình lắp thêm heater với panel spacer 7.5mm có chỗ thoát/giảm căng cho dây heater. Sau khi gắn spacer ở bên trái máy in (mình tự chọn vị trí này), mình mới nhận ra bản lề gốc sẽ không dùng được.

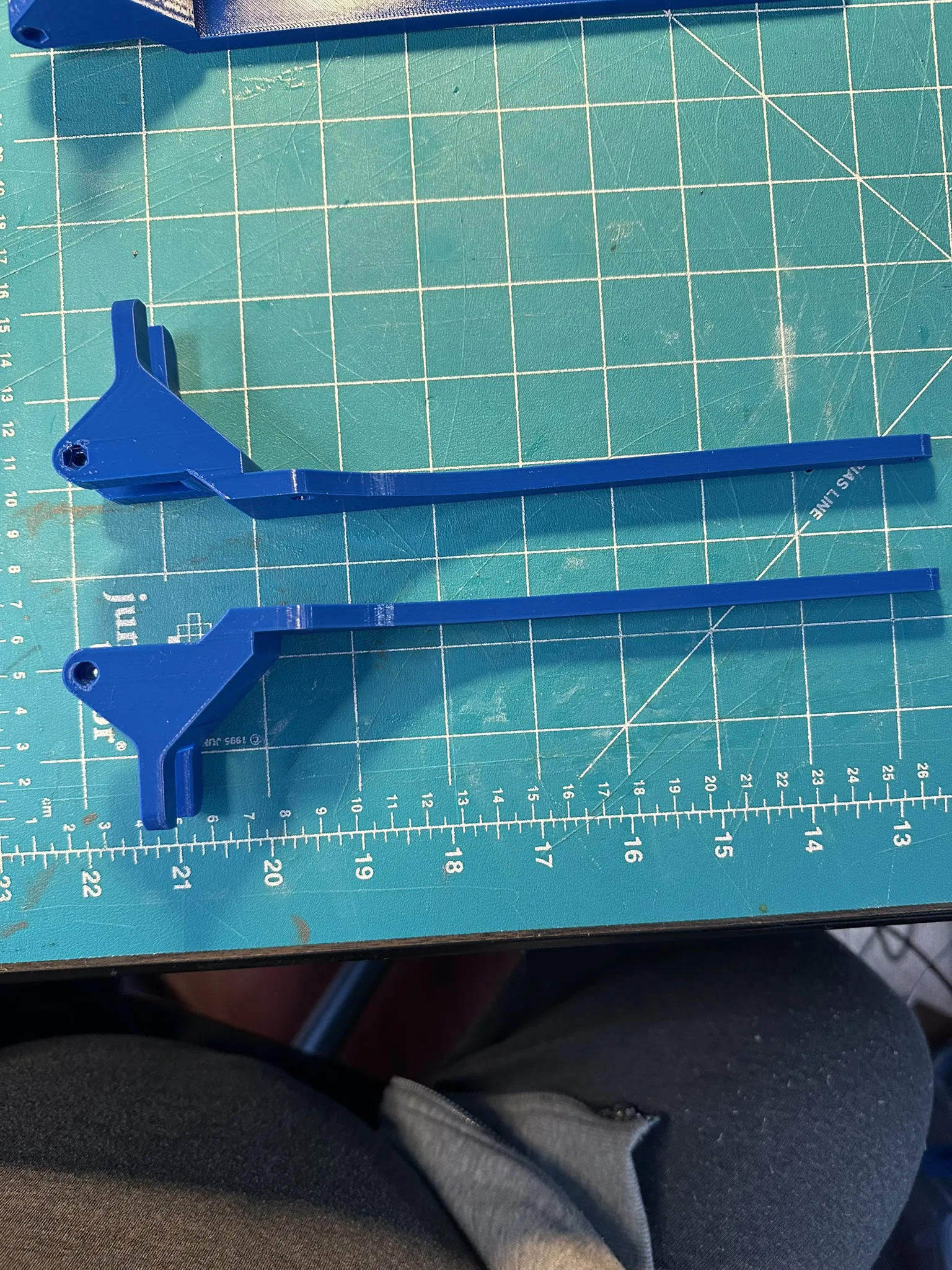

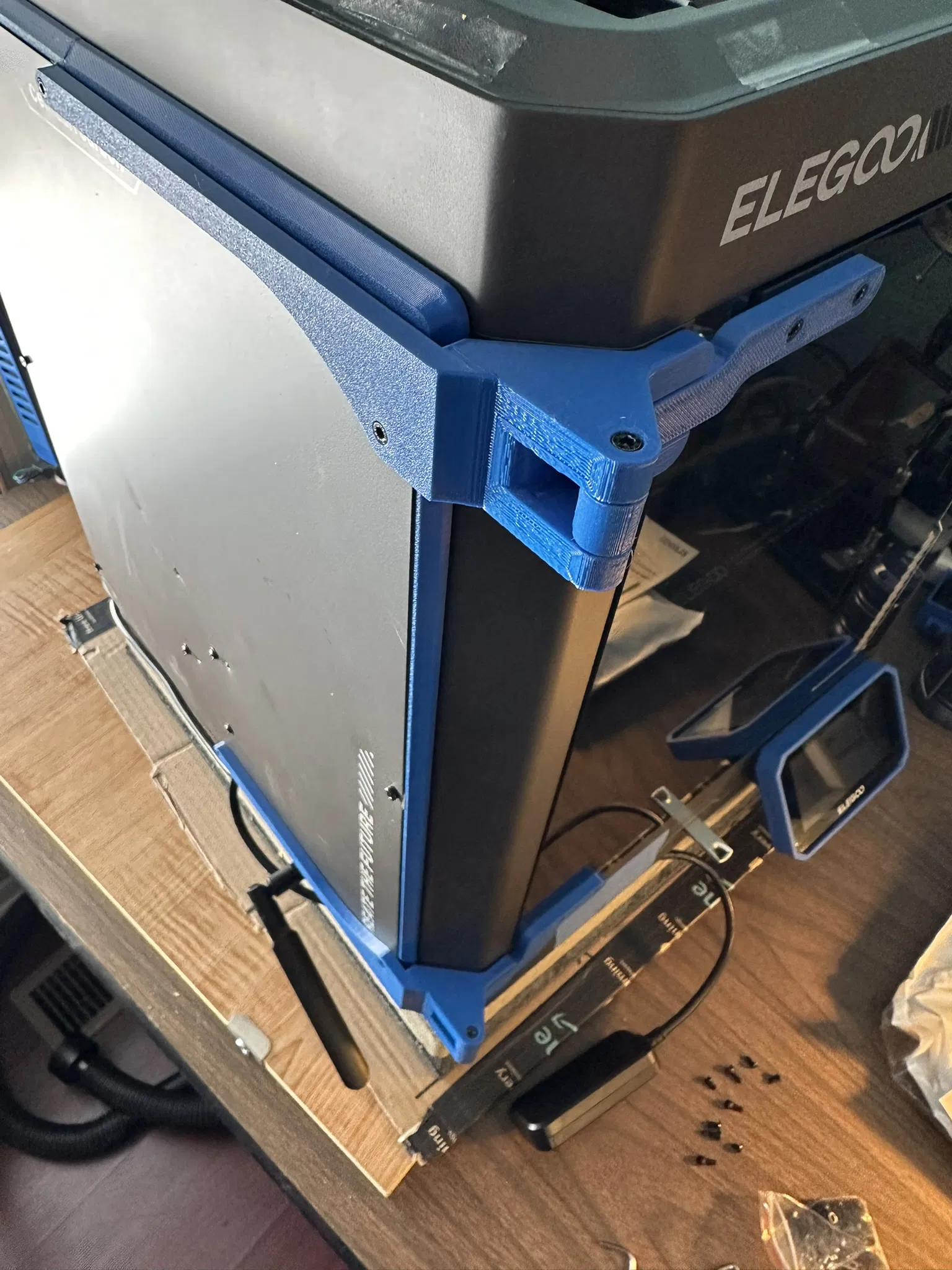

Vì vậy, mình remix CHỈ phần tay bản lề trên và dưới để thêm một offset phù hợp với spacer. Spacer yêu cầu ốc lục giác M3x12. Còn mình phải dùng 4 con ốc lục giác M3x16 để bắt tay bản lề trên và dưới. Nếu bạn muốn dùng các tay bản lề đã chỉnh này khi đã lắp spacer 7.5mm ở bên trái máy in, bạn vẫn sẽ cần đầy đủ các phần còn lại trong bộ bản lề 270 degree bản gốc như đã liệt kê.

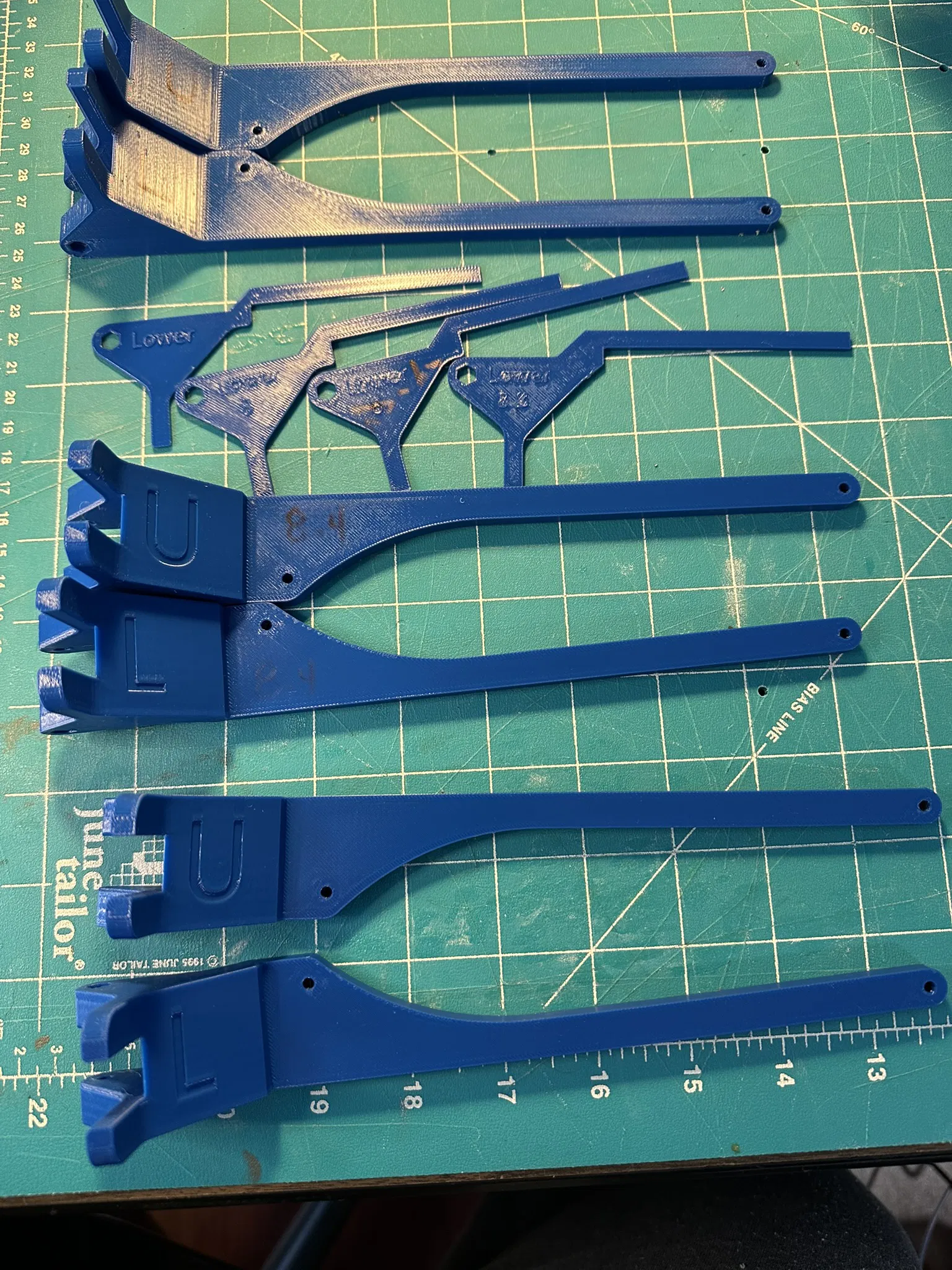

Mình phải làm đi làm lại nhiều lần khi chỉnh hai tay bản lề này trong TinkerCAD, rồi tạo các “gauge tools” từ chính các tay đã sửa để "canh" khoảng hở. (Có thể các phần mềm 3D mạnh hơn sẽ dễ hơn, nhưng mình không biết dùng) Ngay cả khi tưởng đã chuẩn rồi thì lúc in bộ tay bản lề mà mình nghĩ là bản cuối, vẫn còn một chỗ hở/va chạm mà mình không phát hiện. Thế là mình sửa thêm 1 lần nữa và in lại một bộ tay bản lề khác, cuối cùng mới đúng. Mình tái sử dụng toàn bộ phần hardware gắn trên cửa; thật ra mình không hề tháo chúng ra khỏi lần lắp đặt ban đầu.

Một ý nữa: mình dập nổi chữ “U” và “L” cho tay trên và tay dưới (Upper/Lower) — vì làm được, và mình nghĩ sẽ tiện.

Mình in bằng PETG trên máy ECC, nozzle 0.4, layer 0.2, bật supports nhưng chặn supports ở các lỗ ốc M3.

Đây chắc là một trong những lần mình sửa “tham vọng” hơn, và mình vui vì nó hoạt động ổn với mình. Hy vọng vài bạn cũng thấy hữu ích.
