Centauri Carbon 7.5 mm Tấm Đệm với Lỗ Thoát Dây cho Bộ Sưởi Khoang (Creality)

Cái gì:

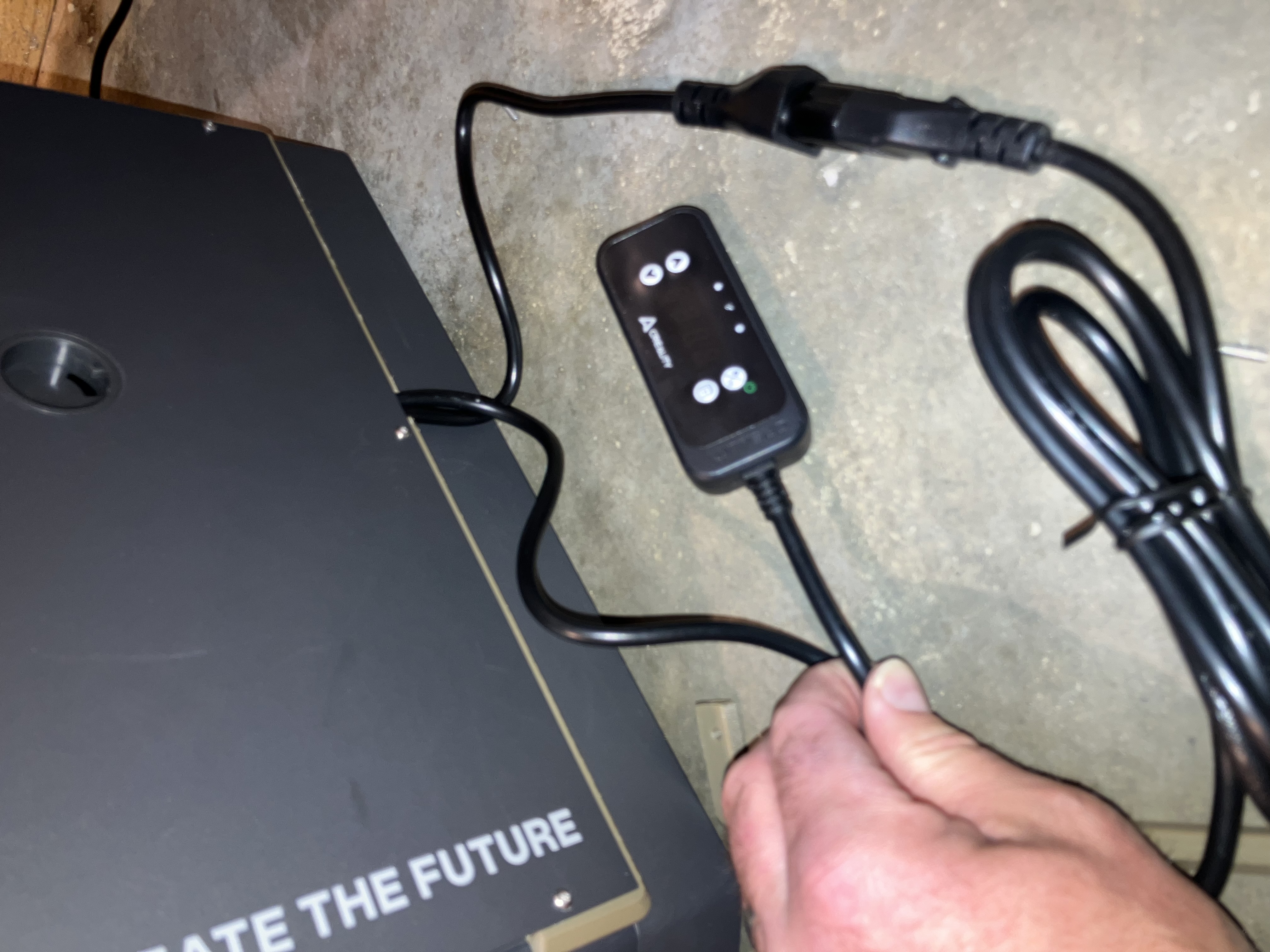

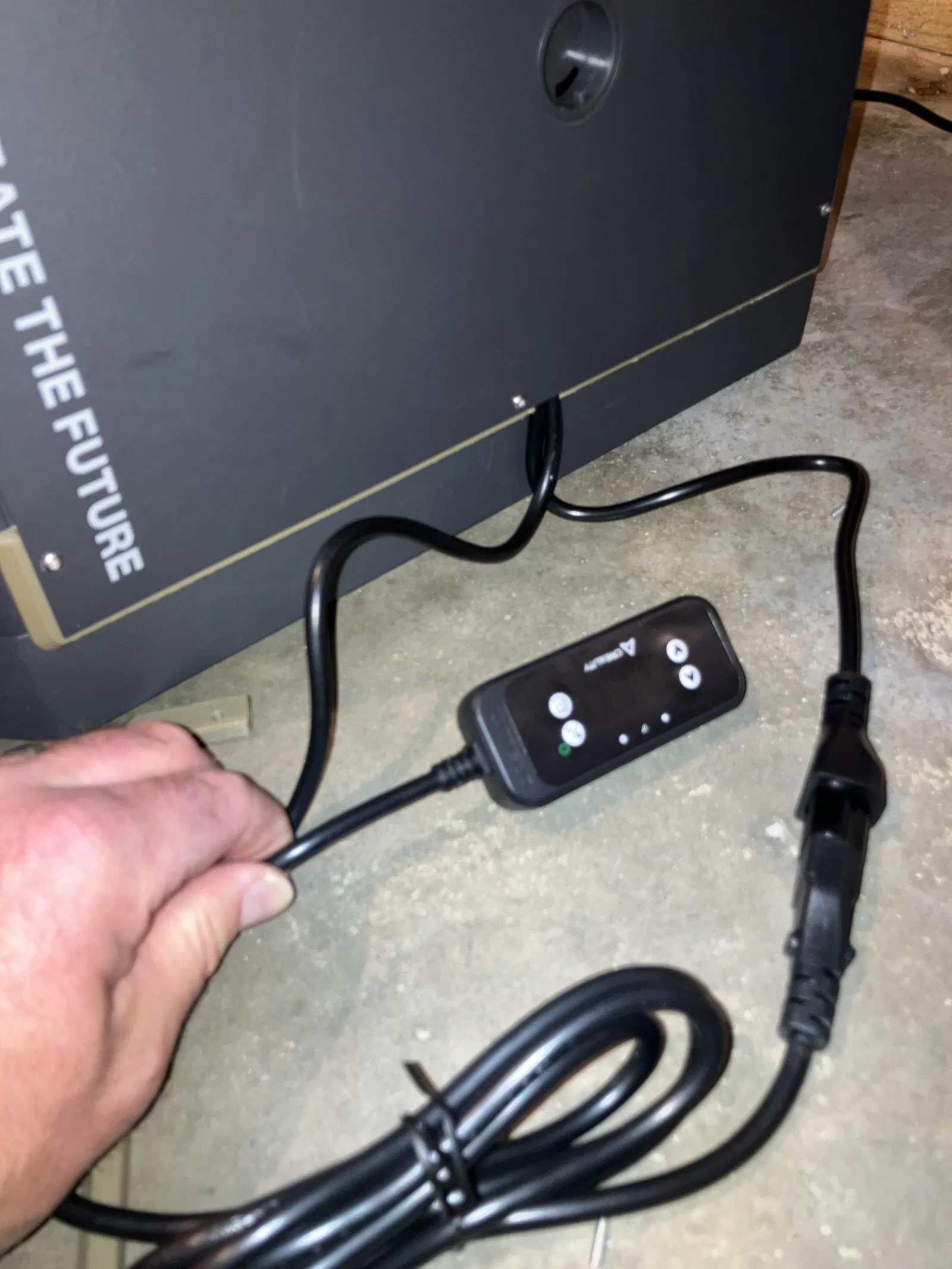

Dựa trên bộ đệm bảng 7.5mm của SE3D, tôi đã sửa đổi một trong các bộ phận dưới cùng để có hai lỗ thoát dây, giúp luồn dây bộ sưởi khoang (chamber heater) vào bên trong máy in. Nếu bạn đã in bộ đệm rồi, bạn chỉ cần in cái STL này và thay thế bộ phận góc dưới bên phải bằng nó.

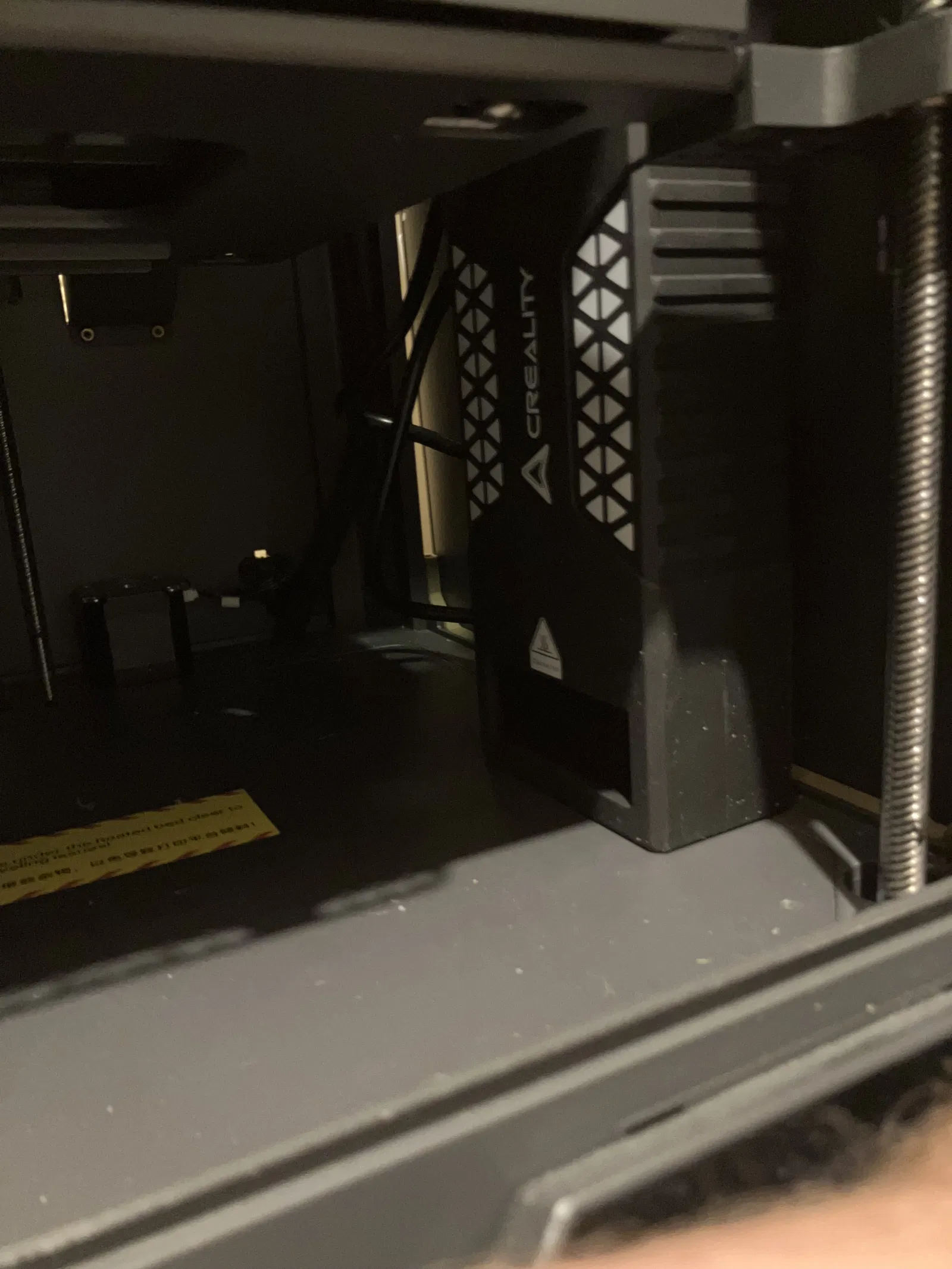

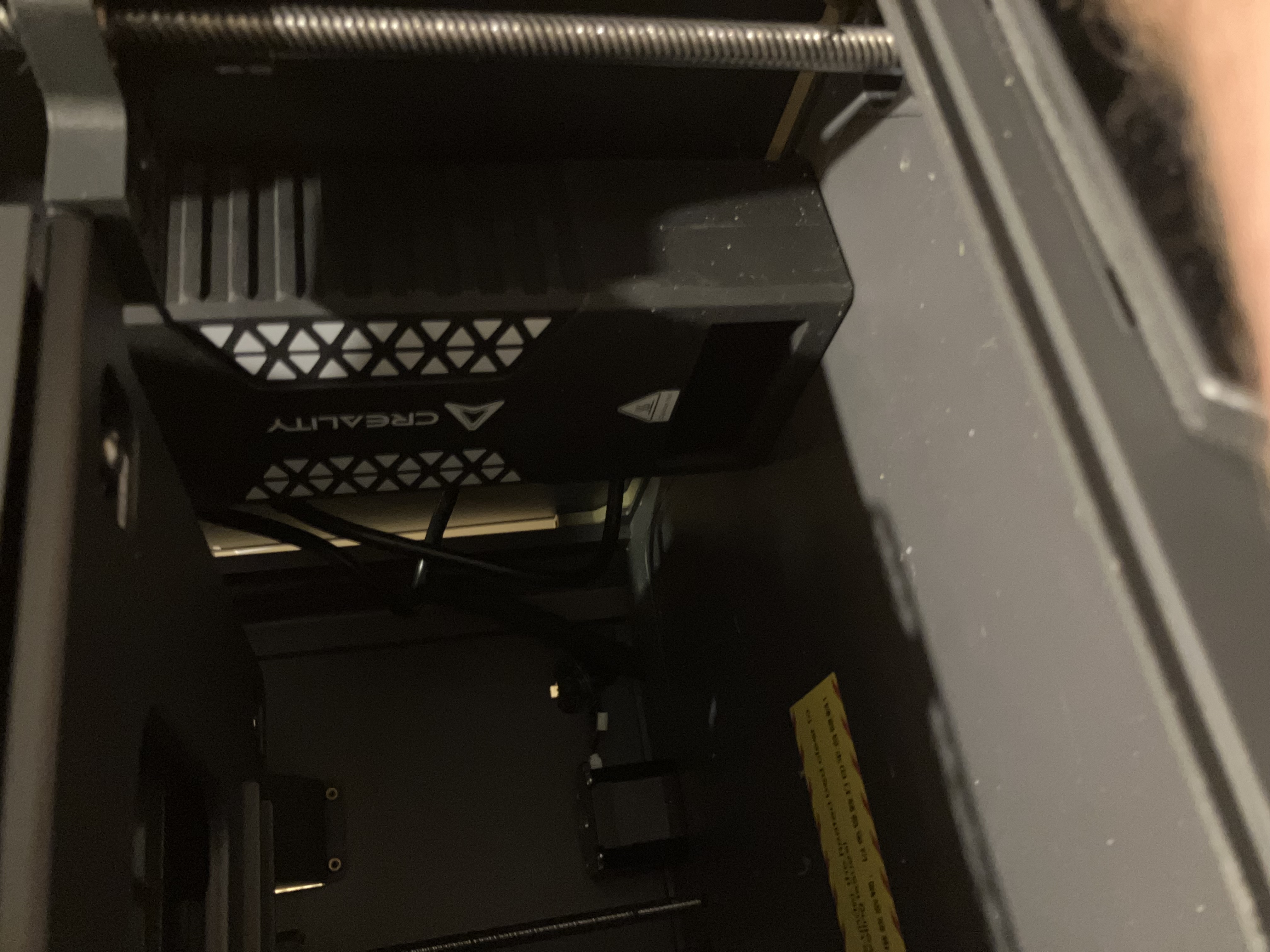

Kết quả hoàn hảo. Bộ sưởi khoang rất dễ luồn dây và rất ổn định với dây giữ nó ở đúng vị trí. Rất hài lòng với kết quả!

In và Lắp ráp:

Tôi có bộ STL đầy đủ hoặc STL riêng lẻ để in lại và thay thế cho bộ phận ECC-Panel-Spacer - H-Mirror-MF.

Tôi đã sử dụng ốc M3x12 để thay thế phần cứng ECC tiêu chuẩn cho bộ đệm, để cố định tấm bảng điều khiển vào máy in. Dễ dàng thay thế.

In bộ phận có lỗ thoát dây ở góc 45 độ như trong tệp .3mf Orca 2.3.1, lý tưởng nhất là có vành (brim) và có thể cần một vài bộ phận hỗ trợ. Cá nhân tôi đã sử dụng PET-GF, 5 lớp tường (walls), 15% độền (infill) dạng xoáy lưới (gyroid). Phần lỗ thoát dây cần 100% độền để không bị gãy. Nếu không, các cài đặt in cơ bản (kích thước đầu phun, độền, lớp tường) thực sự không quan trọng. Bạn thậm chí có thể chỉ dùng 2 hoặc 3 lớp tường ở tất cả các khu vực khác. Tôi chỉ thích làm các bộ phận chắc chắn quá mức cần thiết.

Kiểm tra cài đặt máy cắt của bạn!

• In với mặt phẳng ÚP XUỐNG

  • Cạnh nổi lên ở một bên (sau khi lắp ráp) được thiết kế để khít vào lỗ mở của tấm kim loại Centauri Carbon.

  • NGOẠI TRỪ bộ phận của tôi - cái đó cần in ở góc 45 độ như trong tệp .3mf

• Đảm bảo "Make Overhangs Printable" không được chọn

  • Nó sẽ làm cho các lỗ ghép vuông bị in thành hình tam giác, làm hỏng (thực tế là làm phế liệu bộ phận) giao diện ghép nối.

• Sử dụng cài đặt tốt nhất cho phần nhô và hình dạng bộ phận

  • Tôi thường giữ thứ tự in lớp tường trong/ngoài TRƯỚC lớp độền để có hiệu suất phần nhô và hình dạng tốt nhất.

Ghi chú:

Ban đầu tôi đã có thêm bộ phận cắt ngược kia cùng với bộ đệm mới (để lấp đầy các khoảng trống dây). Thậm chí đã in nó từ TPU. Nhưng tôi quyết định nó quá khó lắp và không đáng công sức để cài đặt. Tôi sẽ thêm nó vào các tệp 3D nếu mọi người muốn. Có lẽ có thể luồn nó vào sau khi mọi thứ đã được lắp đặt nhưng chưa siết chặt.
