Kobo Libra 2 All in One: Case lưu trữ & stand đọc sách

Mình mua cái Kobo remote cho Kobo Libra 2 colour. Đúng là món rất đáng có, nhưng mang theo thì hơi vướng và dễ quên mỗi khi chuẩn bị đi chơi/đi xa. Nên mình làm luôn một giải pháp “all in one” để mang theo. Nó bị “over-engineered” nếu chỉ xem như cái case đơn giản, nhưng mình muốn thứ gì đó quăng vô balo mà không phải lo đồ bên trong hay chính cái case bị trầy/hư. In cũng khá lâu và mình không muốn phải in lại lần nào nếu không thật sự cần. Dù để mang ra ngoài hay để cất ở nhà, cái bộ này chứa đủ mọi thứ mình cần cho Kobo.

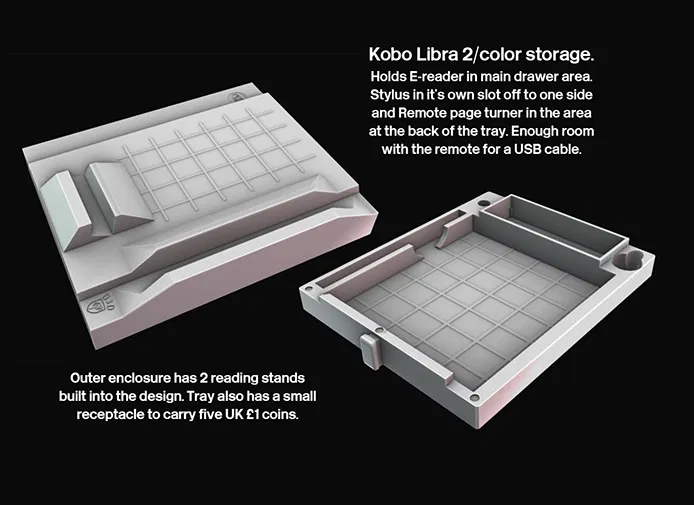

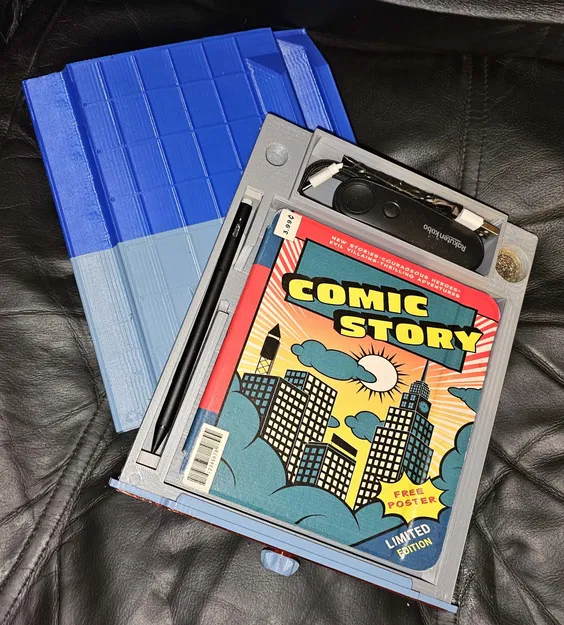

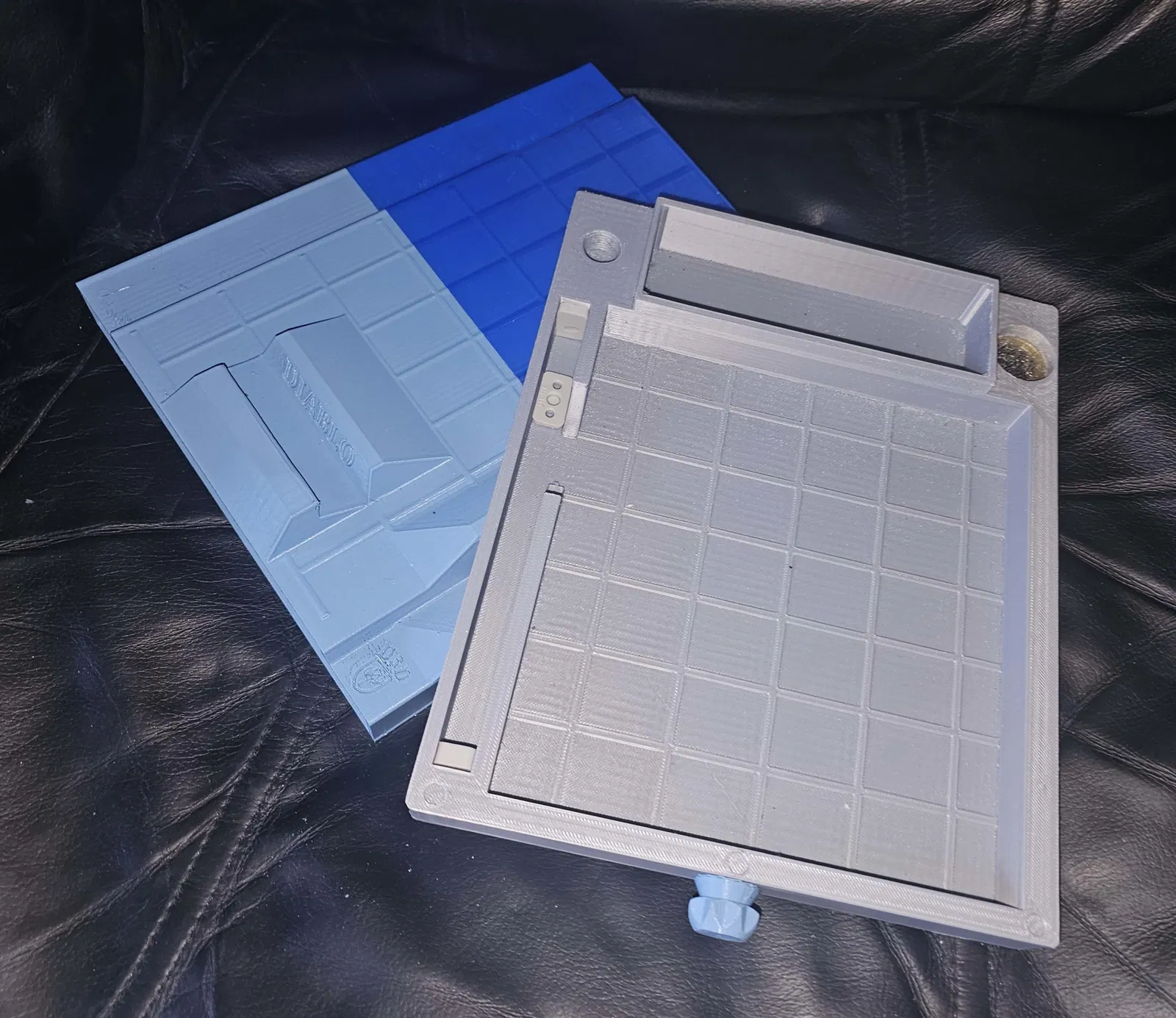

Bản ngắn gọn:- Đây là một cái case để đựng chính cái E-reader, kèm theo stylus, remote control (Kobo remote chính hãng) và dây USB C. Tất cả gói gọn một chỗ, chỉ thiếu mỗi củ sạc tường. Có một phần khoét giữa khu stylus và khu Kobo để lấy đồ ra cho dễ. Mình nghĩ riêng cái khay (tray) cũng có thể dùng như khay để bàn gọn gàng cho ai không cần cái vỏ ngoài. Mình không thiết kế nó cho mục đích đó, nhưng lúc cập nhật hình thì nhìn thấy cũng hợp lý.

Nếu không có thêm reading stands thì phần outer shell sẽ cao 35mm. Nhưng có stand thì dĩ nhiên mấy khu vực đó sẽ cao hơn. Kích thước full outer shell là 191mm x 229mm x 48mm (làm tròn tới mm gần nhất). Ngoài việc làm stand, cái stand phía trước còn giúp mình cầm nắm vỏ chắc tay hơn khi xách theo kiểu dọc (portrait mode).

Mình thiết kế dùng 10 viên nam châm 5mmx1mm để giữ cái drawer nằm yên trong sleeve. 5 viên cho sleeve/shell, và 5 viên cho drawer. Mình có sẵn một đống nam châm N52 đúng size mà không hiểu sao giờ kiếm không ra, nên bản mình in hiện tại vẫn chưa gắn nam châm. Lỗ trong bản in để 6mm để có chút “wiggle room”. Nếu chỉ để trên kệ ở nhà thì thật ra không cần nam châm. Mình làm nam châm để khỏi phải lo khi quăng vô túi qua đêm.

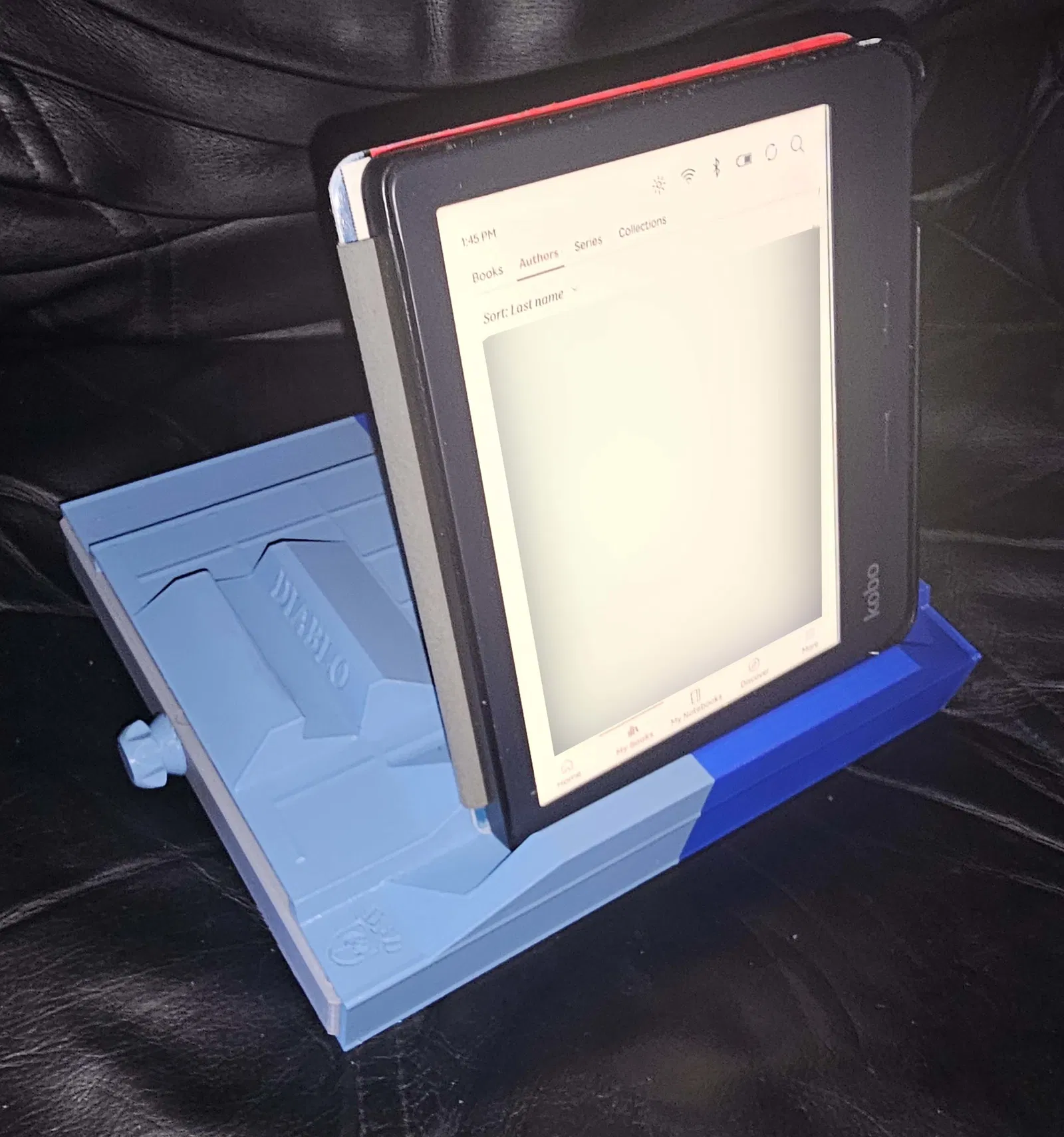

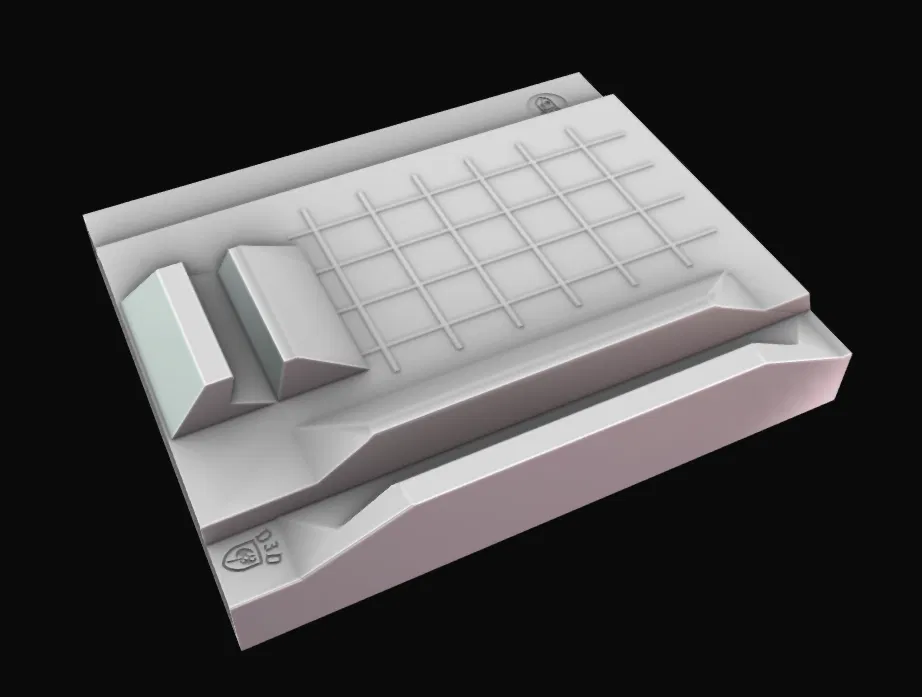

Trên đỉnh outer shell có 2 cái stand tích hợp: một ở phía trước và một dọc theo bên hông. Mấy cái này làm theo nhu cầu của mình để đỡ được điện thoại hoặc Kobo. Hai cái có bề rộng hơi khác nhau. Cả hai thiết bị của mình đều có case và đều vừa stand, nhưng ở prototype đầu tiên thì Kobo chỉ vừa đủ đứng trên stand trước nếu mình để ngang (landscape) và nút nằm phía dưới. Mình đã chỉnh lại bản release này để hy vọng không còn bị vậy nữa. Stand bên hông thì prototype đã ổn sẵn rồi. Mình không chắc Kobo trần (không case) có vừa các stand hiện tại không. Dù vậy, nếu ai in ra mà thấy Kobo trần cần “hỗ trợ” thêm, mình sẵn sàng làm một bản mod đơn giản có thể retrofit.

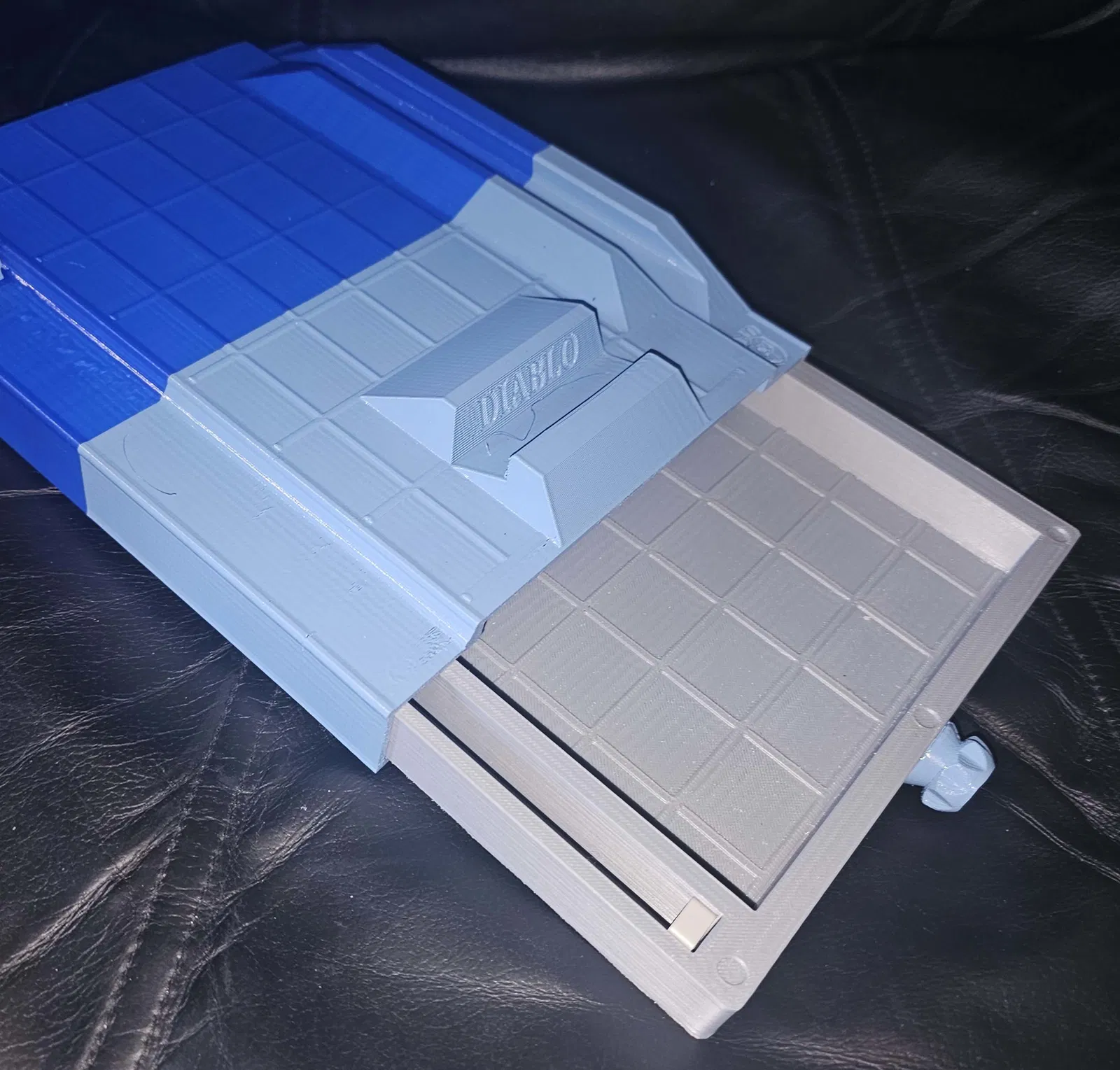

Khay (tray) khi để vào trong sẽ nằm phẳng với mép của sleeve. Hình mình chụp thì nó hơi nhô hơn vỏ, nên mình nói rõ chỗ này.

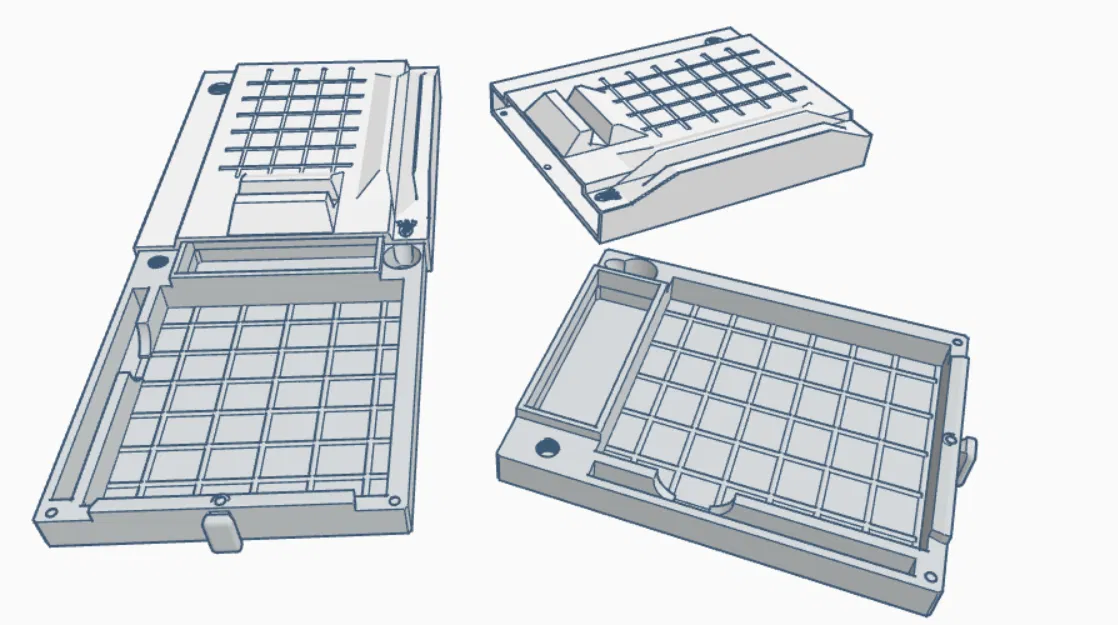

Bản release này hơi khác so với ý tưởng thiết kế ban đầu. Lúc đầu mình có làm một cơ chế khoá vật lý để giữ khay (nên mới có phần ren ở góc trên). Mình định bỏ phần ren đó nhưng thấy có thể hữu dụng về sau. Vì vậy mình thêm một vòng tròn mỏng nhỏ vào shell/sleeve để phòng khi muốn retrofit cơ chế khoá trong tương lai. Nhưng nhìn nó hoạt động ổn như hiện tại thì có khi sẽ không cần. Mình cũng đổi cái tay kéo (handle) ở mặt trước của tray sang kiểu dễ in hơn. Còn lại thì giống với bản mình đã in.

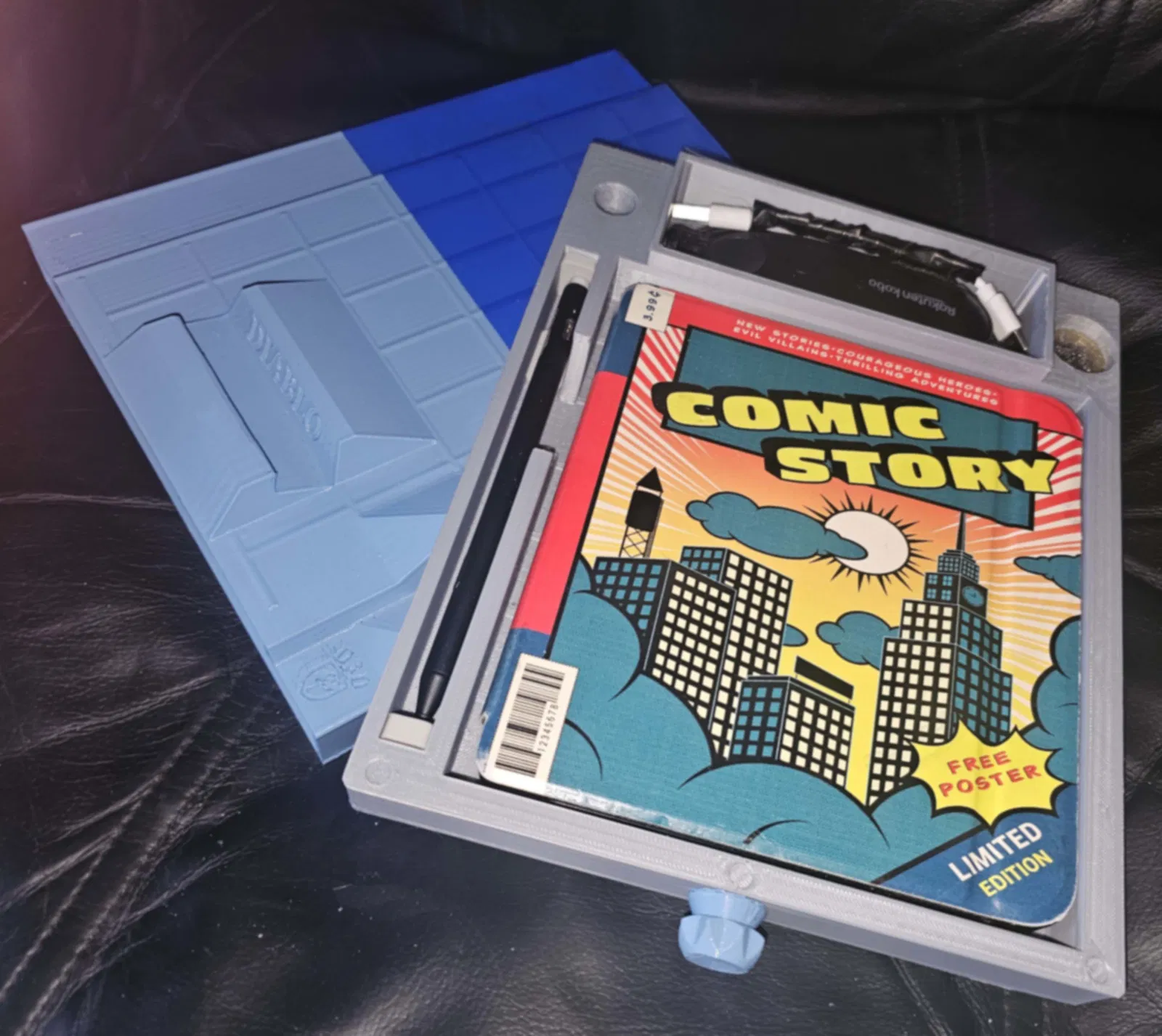

Với người dùng UK: Ở góc sau có một ngăn có thể chứa khoảng 5 (có thể 6) đồng pound coin. Lỡ đi ra ngoài với bộ này mà quên ví thì vẫn mua được ly cà phê.

Đây là món “over-engineered” mình thiết kế và in cho nhu cầu riêng. Ban đầu mình không định chia sẻ. Nhưng sau mấy chỉnh sửa/tối ưu từ bản gốc, mình nghĩ chắc cũng có người sẽ thích.

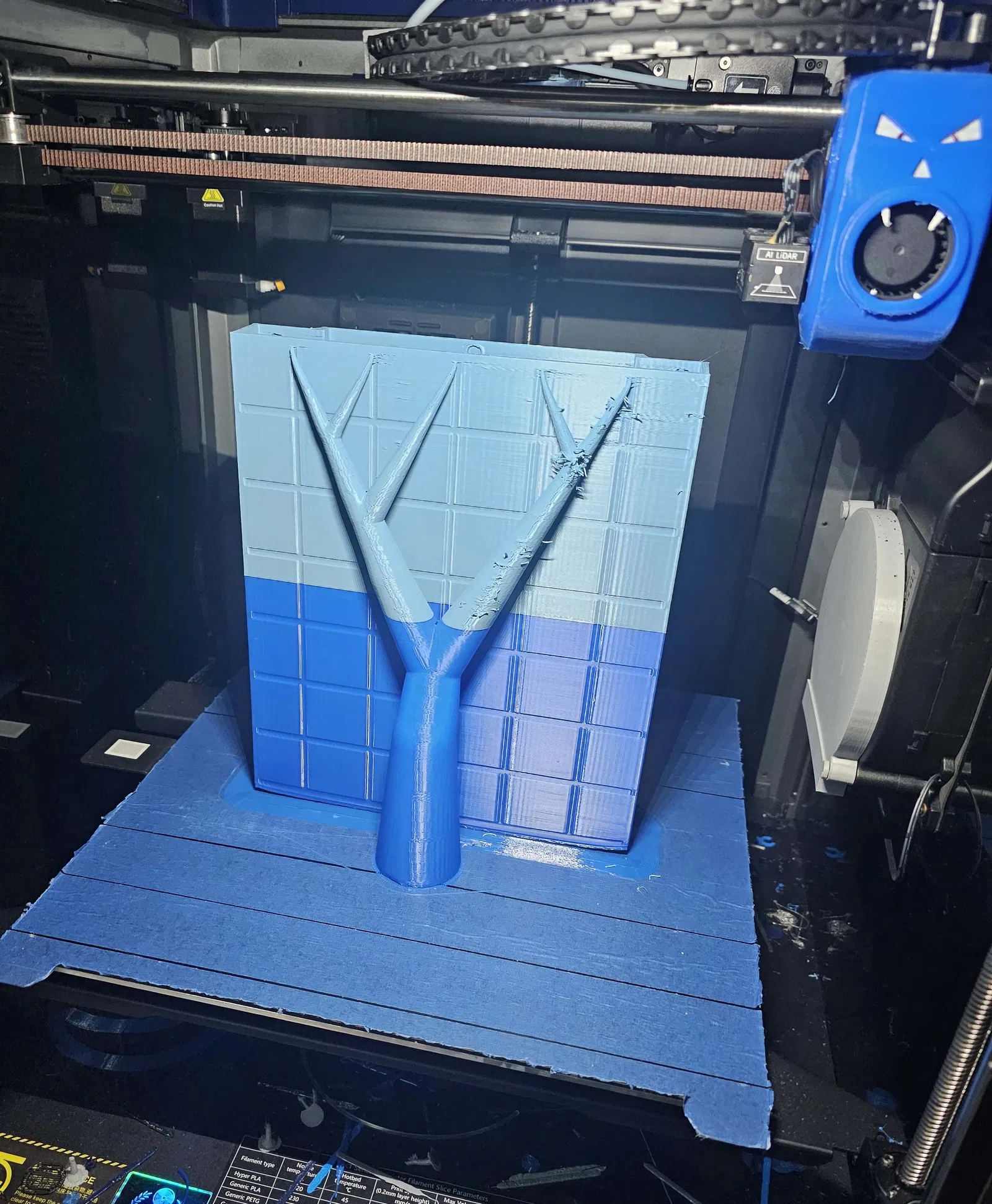

Mình in bản này khá “trâu” bằng PETg còn dư (in tới giữa thì hết nên bị đổi màu). Mình để 40% infill cho cả hai phần. Cảm giác chắc tới mức quăng xuyên cửa kính tiệm kim hoàn, nên có thể 40% là hơi dư. Nhưng như mình nói, in lâu, không muốn in lại. Bạn tự cân nhắc độ bền. Mình cũng dùng supports cho outer shell vì không muốn có vấn đề ở mấy lỗ nam châm. Tuỳ bạn. In shell dựng đứng, để đầu kín nằm trên bed. Còn drawer thì có thể in phẳng, không cần supports.

Note:- Tất cả hình chụp bản in của mình là bản pre-release để test cho chắc mọi thứ vừa vặn. Bản đó phức tạp hơn vì có thêm vài chi tiết trong bộ file. Mình dùng kinh nghiệm từ bản đó để tinh gọn thiết kế và xử lý một vài điểm nhận ra khi dùng thực tế.
