Gá ống PTFE khóa thụ động chống tuột (Prusa MK3S+)

Mô tả

Món này là một PTFE tube holder thiết kế cho máy Prusa MK3 / MK3S / MK3S+.
Chức năng chính là giữ và dẫn hướng ống PTFE, đồng thời tạo hiệu ứng chống tuột ngược thụ động (passive anti-pullback) khi retraction.

Khác với các kiểu kẹp chủ động hay con lăn, thiết kế này hoạt động hoàn toàn nhờ hình học (geometry) và ma sát có kiểm soát (controlled friction).

Cơ chế hoạt động

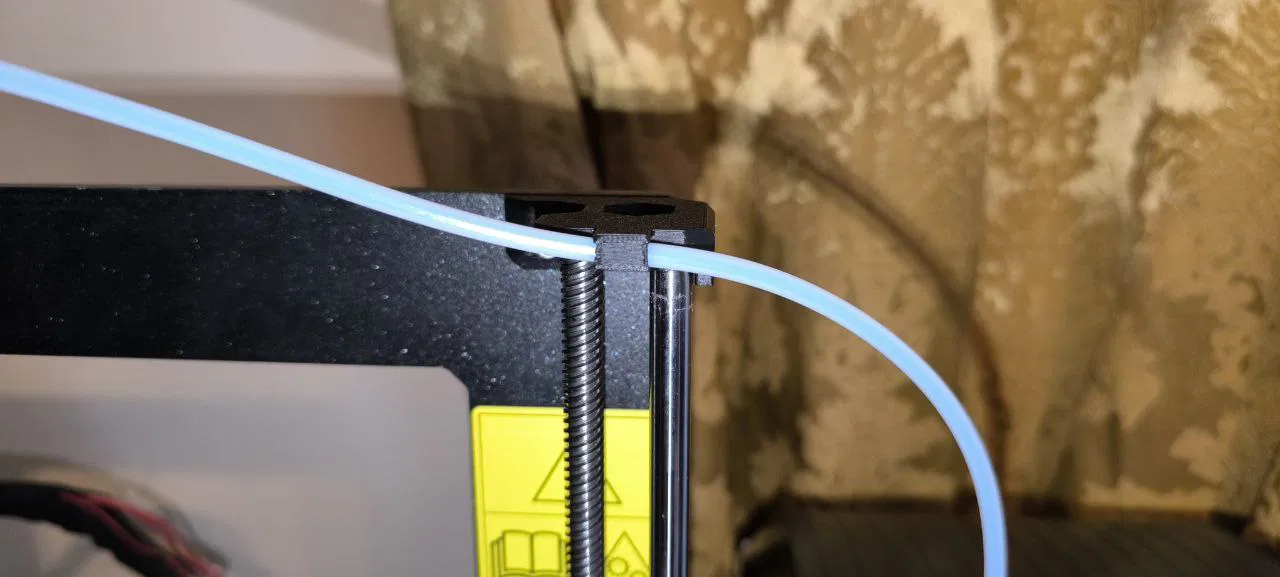

Miễn là ống PTFE không nằm ngang tuyệt đối, holder sẽ tận dụng:

• góc của ống (tube angle)

• và ma sát bề mặt có kiểm soát (controlled surface friction)

để giảm việc ống PTFE bị kéo lùi về phía sau trong lúc retraction.

Thay vì bị kéo ngược (ví dụ bị kéo về phía máy sấy filament), ống có xu hướng dịch lên và uốn cong tự nhiên theo chuyển động của toolhead.

Ống PTFE không bị kẹp cứng.
Nó vẫn có thể:

• uốn linh hoạt

• đi theo chuyển động trục X và Z

• tự động quay về vị trí trung tính

Nhờ vậy tránh tạo lực căng quá mức lên extruder hoặc hotend, nhưng vẫn hạn chế việc ống bị tuột ngược.

Khi nào nên dùng món này

Holder này đặc biệt hữu ích nếu:

• bạn dùng retraction nhanh hoặc thường xuyên

• bạn đang chạy Klipper

• filament đi từ dryer hoặc bộ gá/holder bên ngoài

• bạn từng gặp tình trạng ống PTFE bị kéo tuột ngược khi retraction

Lưu ý quan trọng

Thiết kế này cần góc ống (tube angle) để hoạt động đúng.
Nếu lắp ống PTFE nằm ngang hoàn toàn, hiệu ứng chống tuột ngược thụ động sẽ giảm.

Điều này là chủ ý và nằm trong ý tưởng thiết kế.

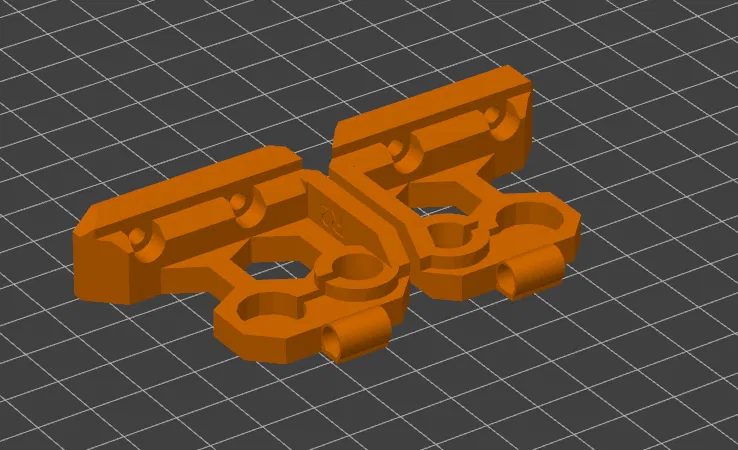

File bao gồm

• Bản Left

• Bản Right

• File gộp (left + right)

Bạn chỉ cần in đúng phiên bản mình dùng.

Khuyến nghị in

• Vật liệu: PLA hoặc PETG (khuyến nghị PETG để bền hơn)

• Không cần supports

• Hướng in: như trong file STL

• Nozzle chuẩn 0.4 mm là ổn

Tương thích

• Prusa MK3/S/+

• Prusa MK3.5/MK4

• Prusa MK4/MK4S

Đã test trên Prusa MK3S+ với retraction nhanh.

Bản remix này thêm một PTFE tube holder hoạt động hiệu quả vào thiết kế gốc, nhưng vẫn giữ việc lắp đặt đơn giản và không cần dụng cụ.
Mục tiêu là một nâng cấp nhỏ, thực dụng, giải quyết vấn đề ngoài thực tế mà không làm phức tạp thêm.
