Ngàm gắn Stream Deck+ XLR cho Sim Rig
Bộ đế và ngàm cột để gắn Stream Deck+ XLR lên sim rig, cho phép trượt XLR tới/lui và xoay nhẹ trái/phải. Ngàm nghiêng khoảng 35°, dùng bu lông M8 với T-Nuts 4040; liên kết đế–ngàm dùng M5x0.8.
Mô tả

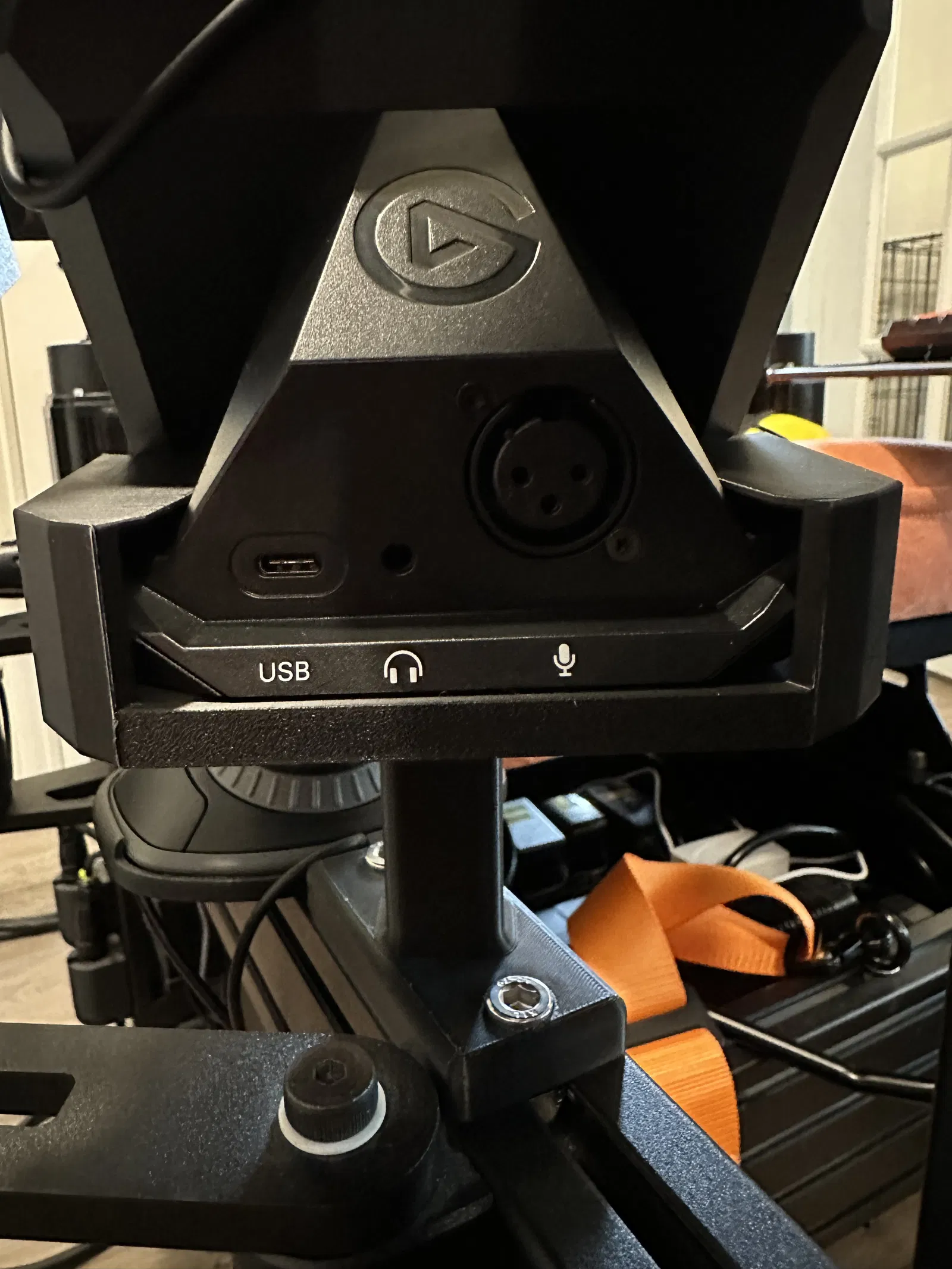

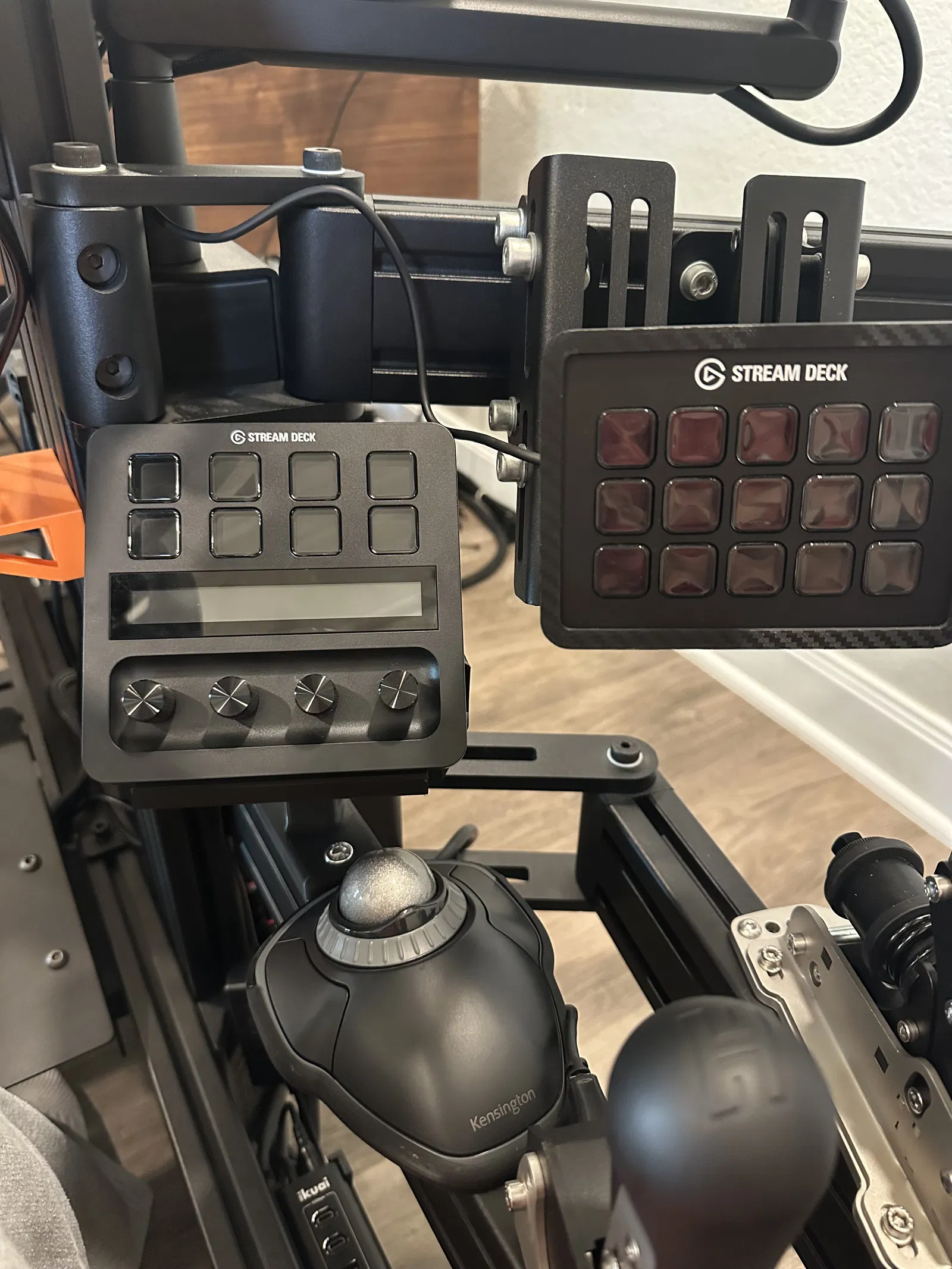

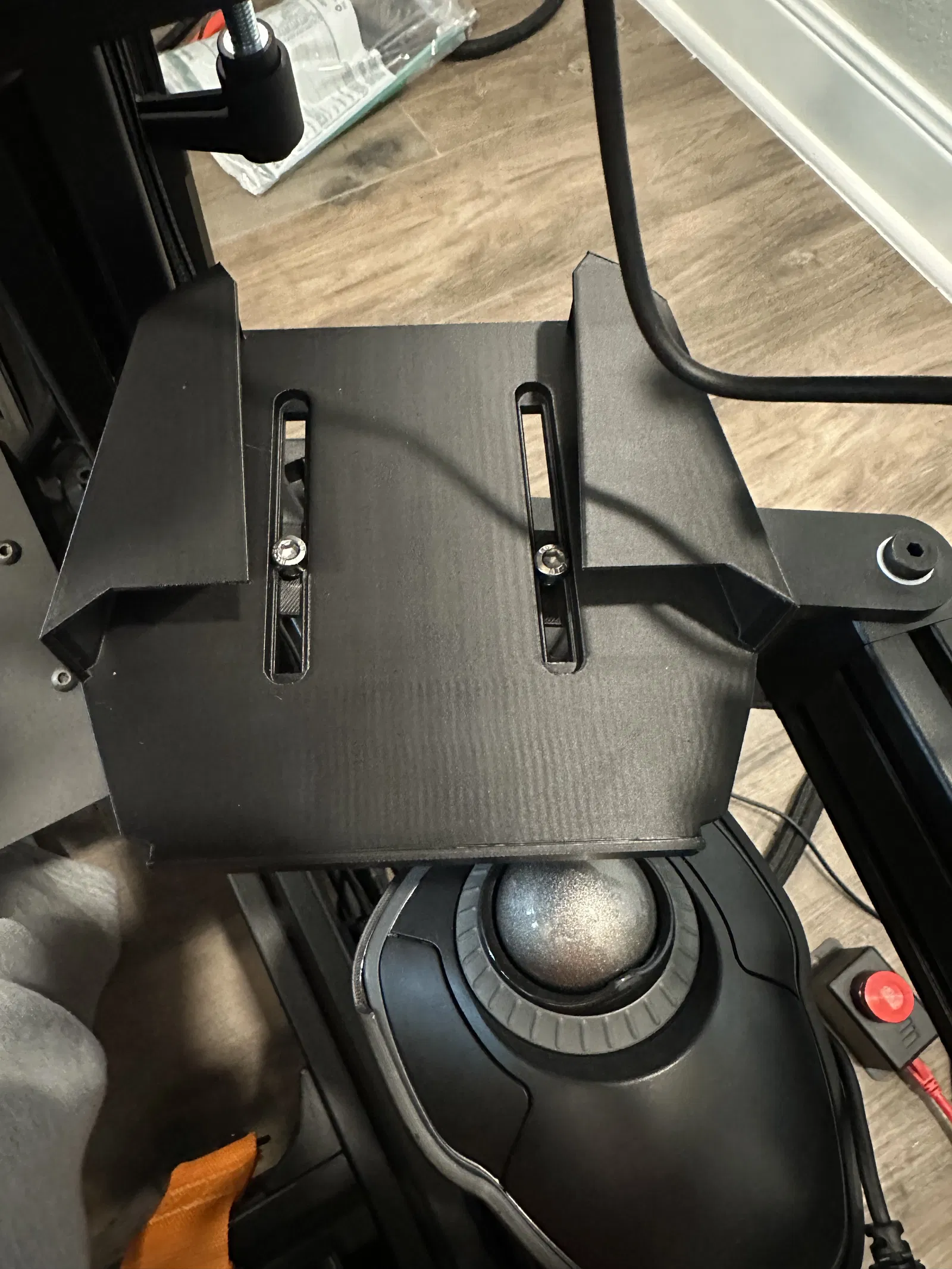

Mình tạo một phần đế và tham khảo/copy một thiết kế để làm ngàm gắn dạng cột (https://makerworld.com/en/models/1717822-stream-deck-plus-xlr-support#profileId-1823431) cho sim rig. Phần đế nơi XLR đặt lên cho phép bạn chỉnh trượt tới/lui, kèm xoay nhẹ qua trái/phải.
Ngàm được nghiêng khoảng 35 độ và dùng bu lông 8mm với T-Nuts của bạn để bắt lên rig. Bu lông để bắt từ đế sang ngàm cột là M5x0.8mm (chiều dài 12mm hoặc dài hơn và cần một con ê-cu ở phía dưới). Lỗ bắt vít đường kính 5.2mm.
Lắp vào: Bạn sẽ cần bẻ nhẹ phần trên một chút để trượt vào (nhớ cẩn thận đừng làm trầy), và mình có thêm một gờ ở phía trước để nó không bị tuột ra dễ.
Phần cứng: bạn cần (2) cái cho mỗi loại:
-
M8-1.25 x 16mm Socket Head Cap Screws
-
M8 T Nuts (4040 Series)
-
M5-0.8mm x 12mm (hoặc dài hơn)
-
M5 nuts
