CORE One + Hatch – Nắp khoang filament gắn nam châm cho Prusa Core One
Nắp hatch nam châm cho khoang filament Prusa Core One/Core One+. Đóng flush mặt sau, khung modular kẹp tấm acrylic 3 mm, bắt M4 + heated inserts. In không cần supports, có thể gắn thêm hygrometer tùy chọn.
Mô tả

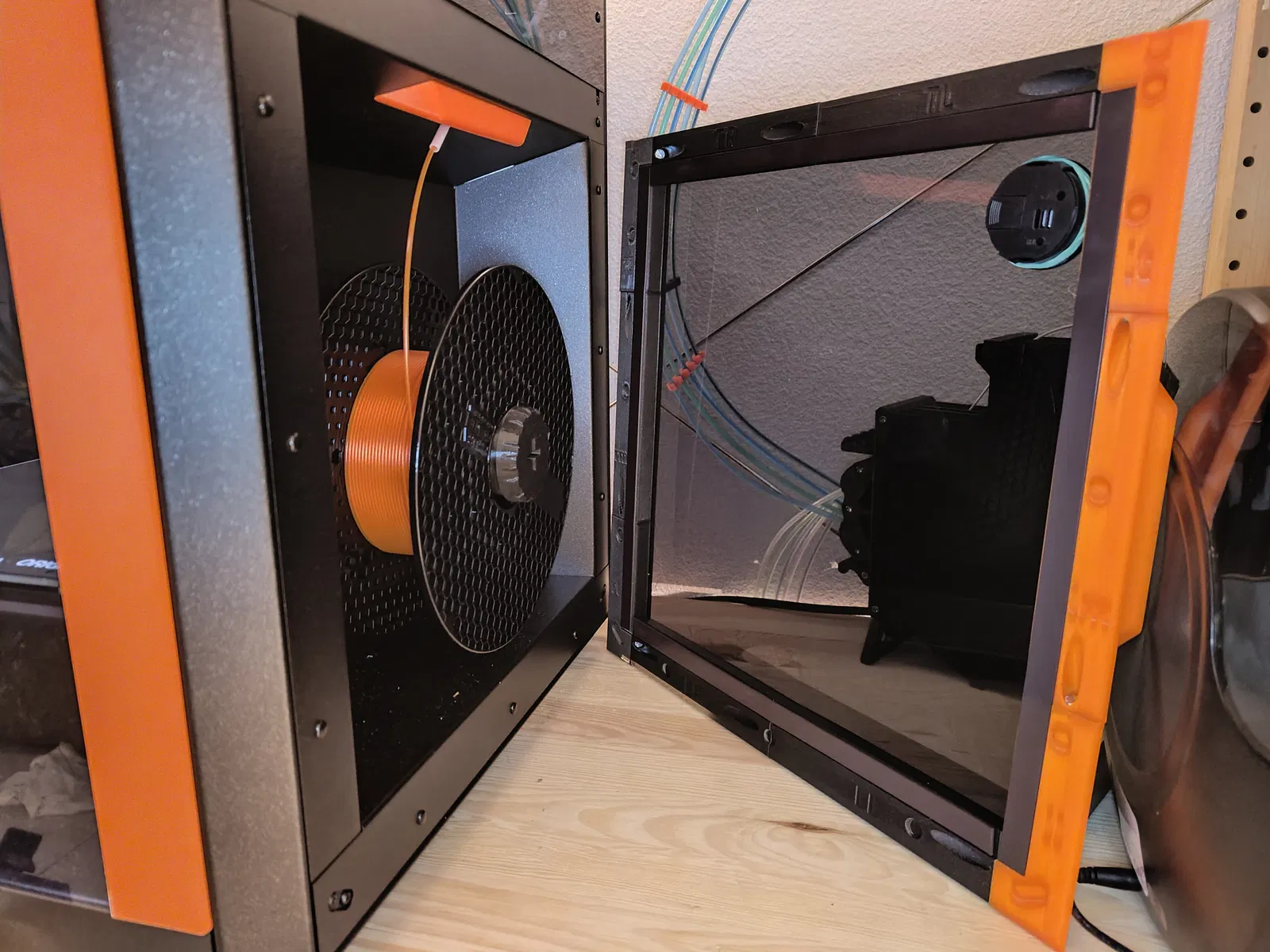

Nắp che nam châm cho khoang filament của Prusa Core One.

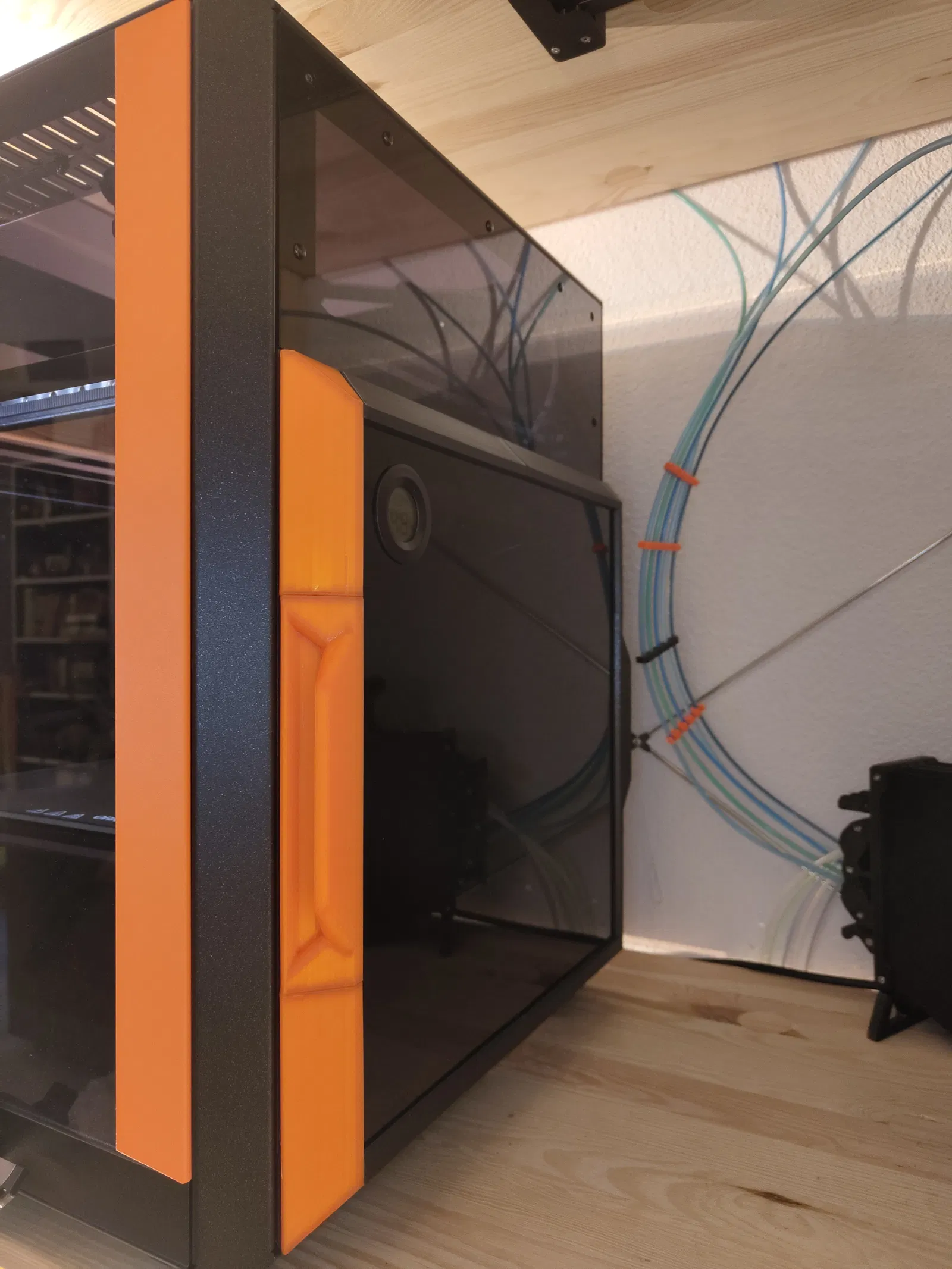

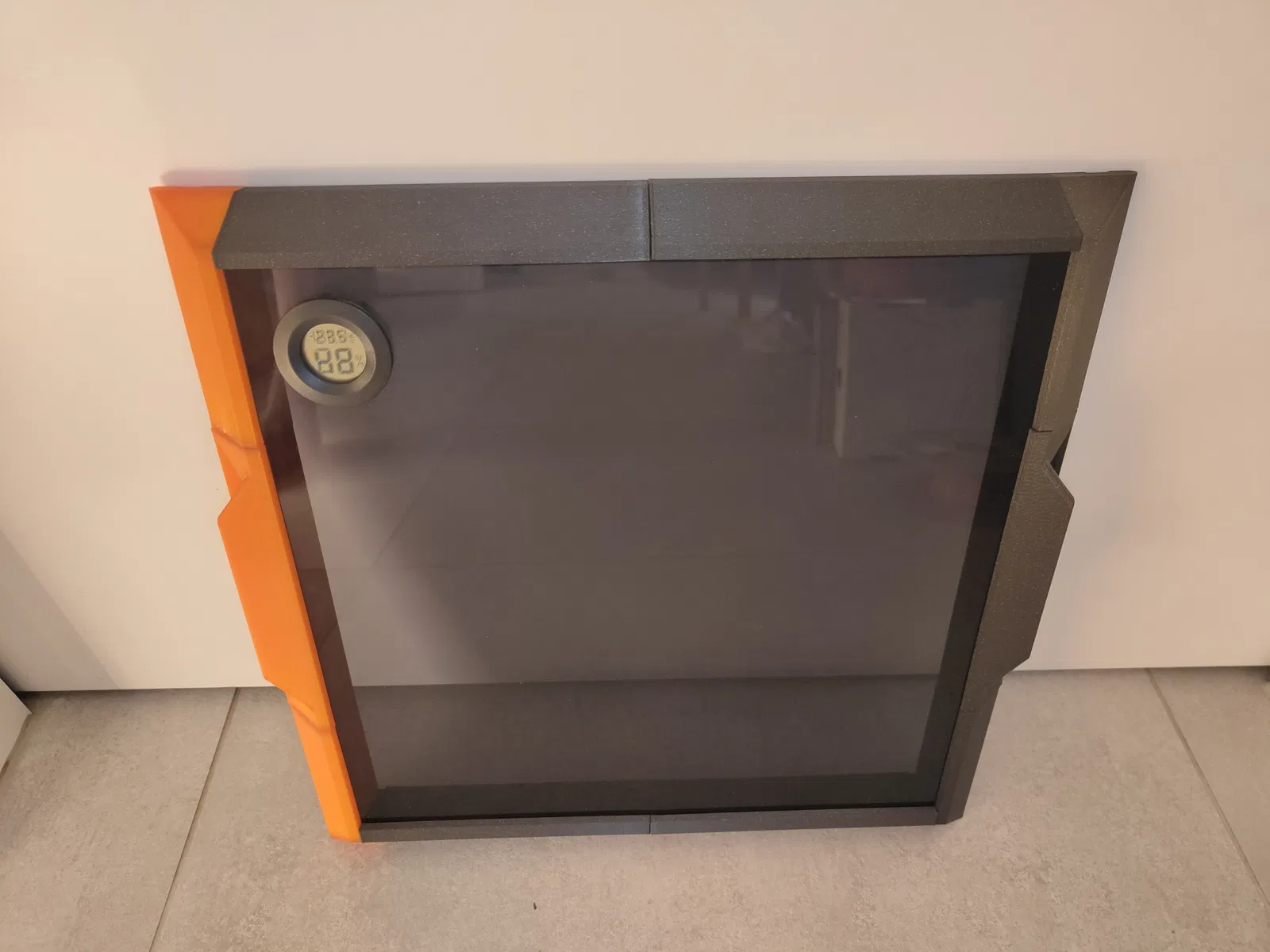

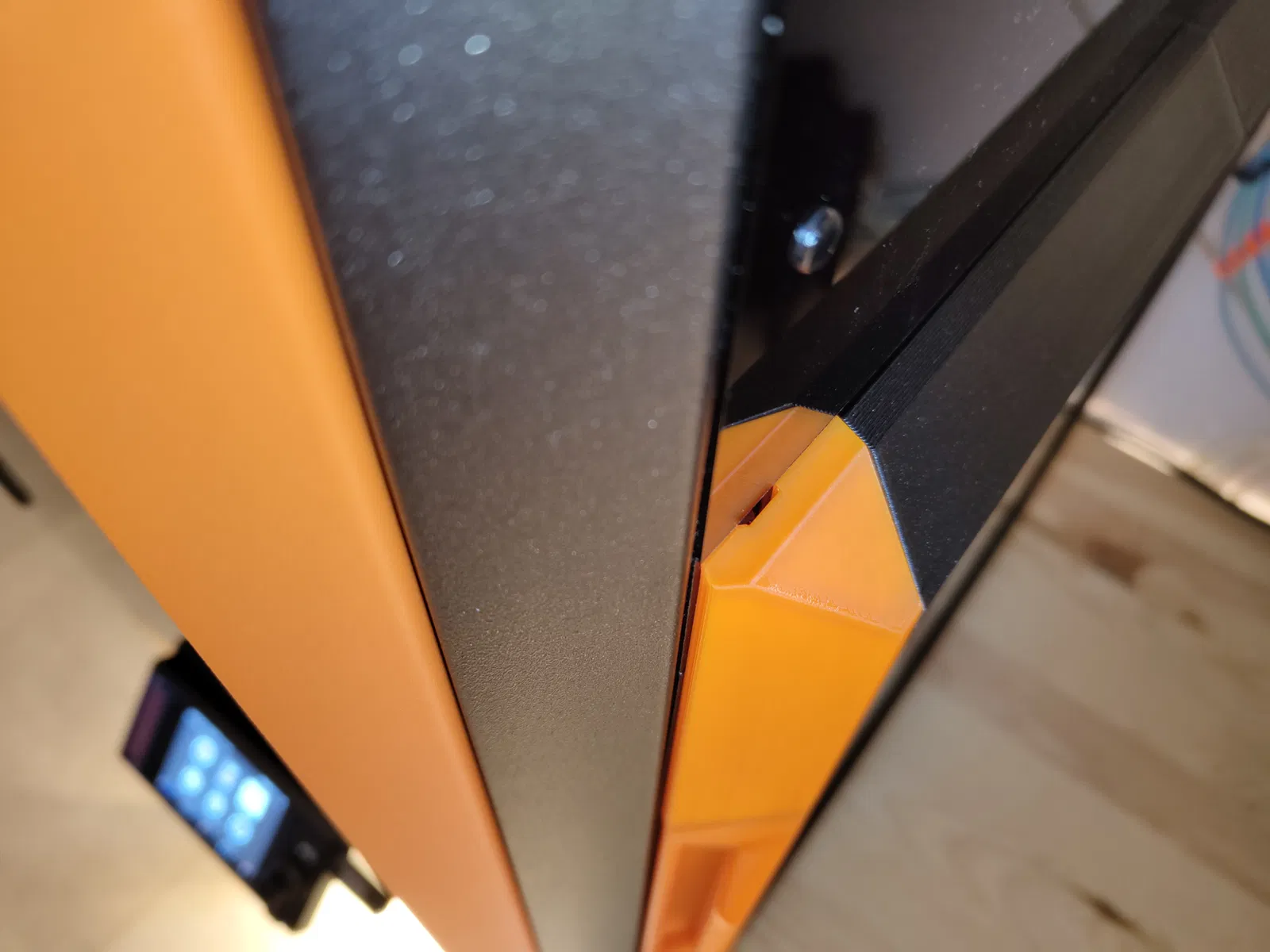

Cánh hatch đóng khít (flush) với mặt sau của máy in và gắn bằng nam châm nhờ băng từ liên tục (continuous magnetic tape), tạo lực giữ đều trên toàn bộ bề mặt tiếp xúc. Một tấm acrylic dày 3 mm được tích hợp vào khung in dạng modular.

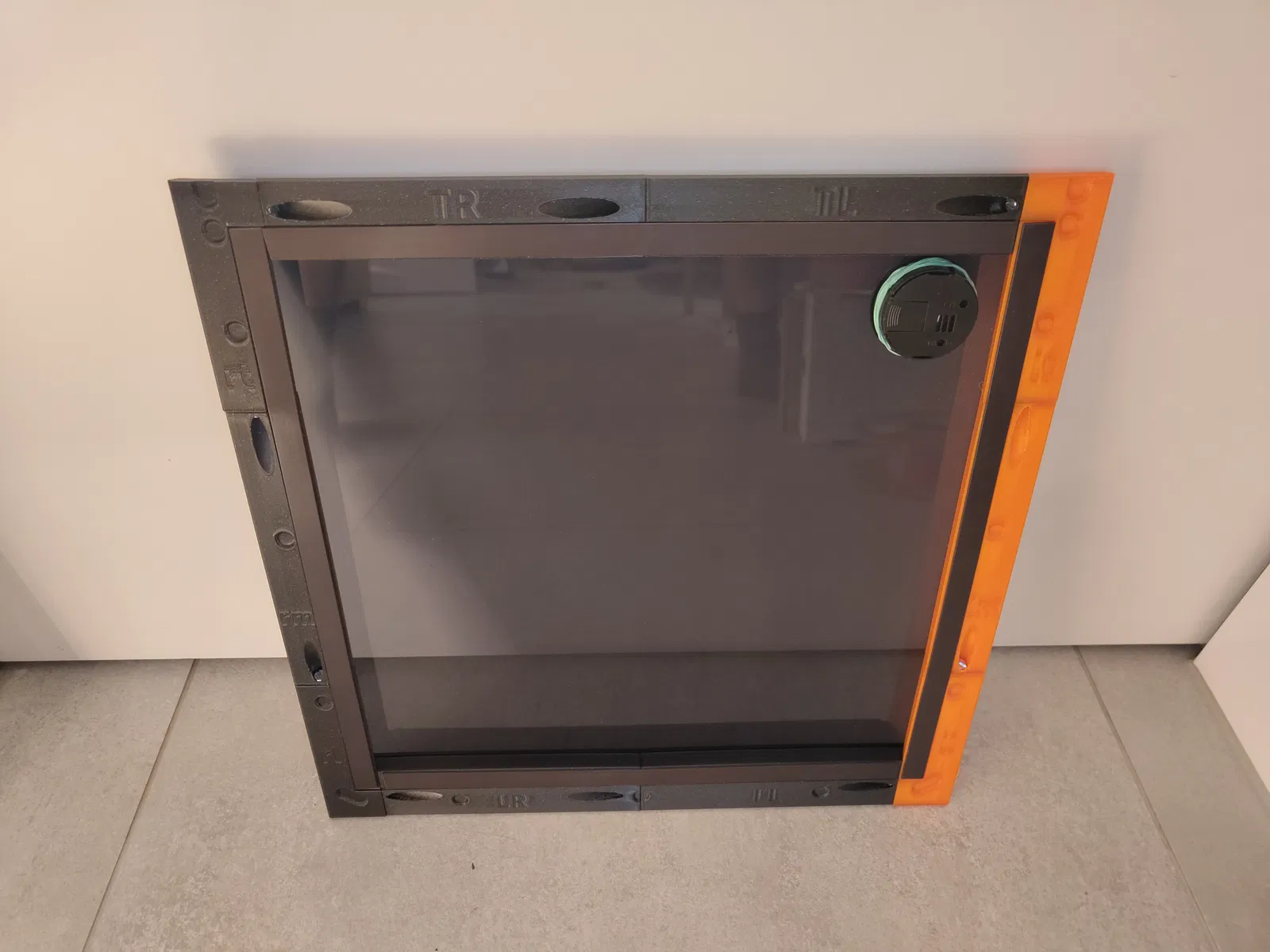

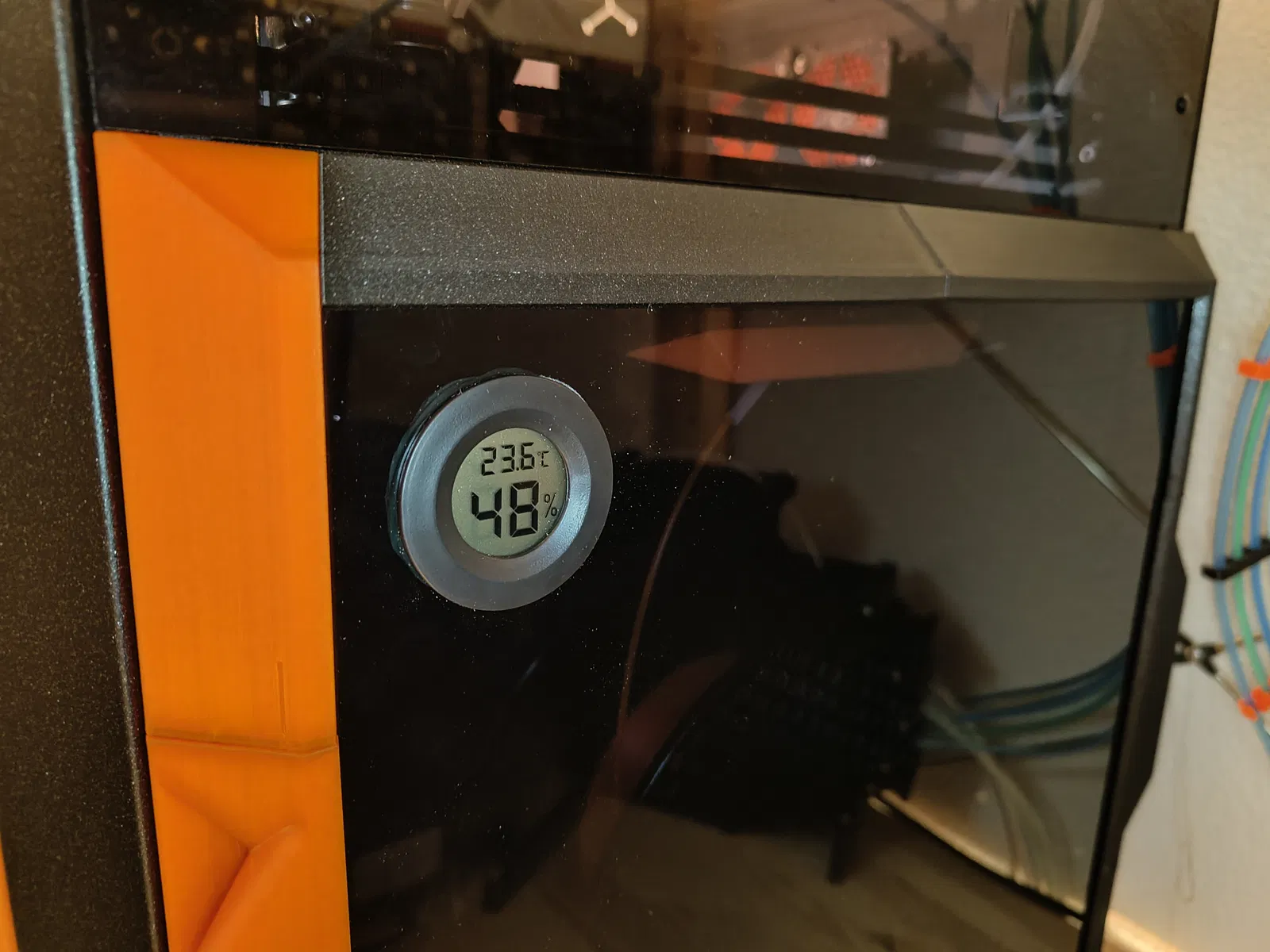

Khung được lắp bằng ốc M4 và heated inserts. Tất cả chi tiết in đều có ký hiệu ở mặt sau để dễ canh hướng và lắp ráp. Có thể gắn thêm hygrometer (tùy chọn) theo nhu cầu.
Mỗi chi tiết in chỉ cần 1 cái. Các phần có tên viết thường là chi tiết hai bên, còn các phần bắt đầu bằng chữ in hoa dùng cho phần trên và phần dưới.
Tương thích với cả Core One và Core One+, kể cả các cấu hình mà giá đỡ filament thò ra nhiều hơn.
Tất cả chi tiết đều được thiết kế để in không cần supports.
Lưu ý: Core One không đi kèm heated inserts — bộ này sẽ bổ sung đúng 10 cái.
Phần cứng cần có
-
10× heated inserts M4
-
10× ốc M4×15 mm đầu rãnh (slotted)
-
Tấm acrylic 3 mm, 328 × 326 mm
-
Băng từ (magnetic tape), rộng 13 mm, dày 1.8 mm
Acrylic glass
*kích thước tính bằng mm
Lắp ráp
Các lỗ phía trước để ép threaded inserts được vát góc, nên việc đưa vào chính xác bằng mỏ hàn sẽ dễ hơn. Sau đó, cách dễ nhất là lắp các phần khung lên tấm acrylic glass. Làm như vậy không cần keo. Nếu tấm kính bị rung trong khung, bạn có thể chấm thêm một ít keo cho chắc. Khi khung đã lắp lên kính xong, dán băng từ vào rãnh trống trong khung.
