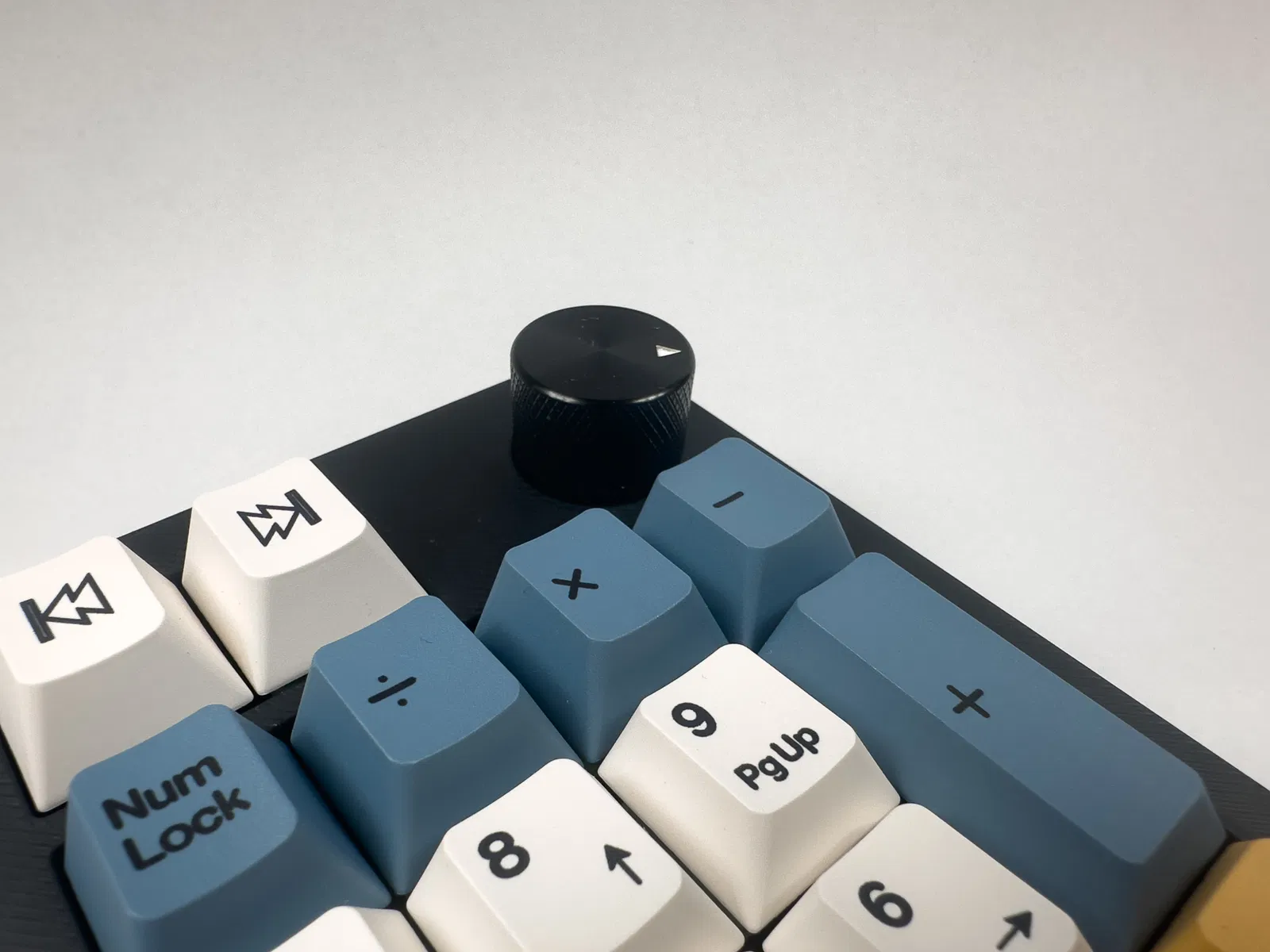

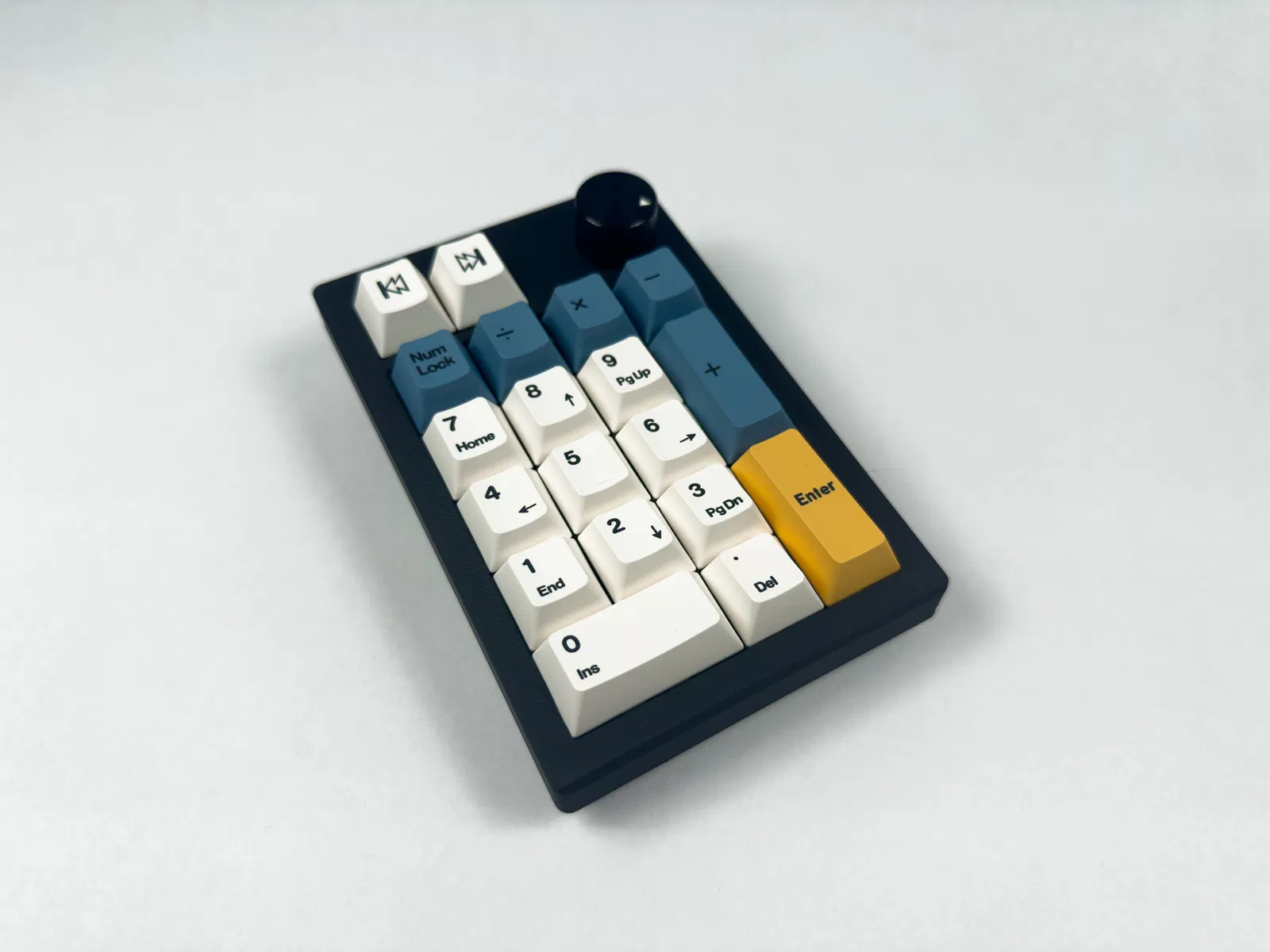

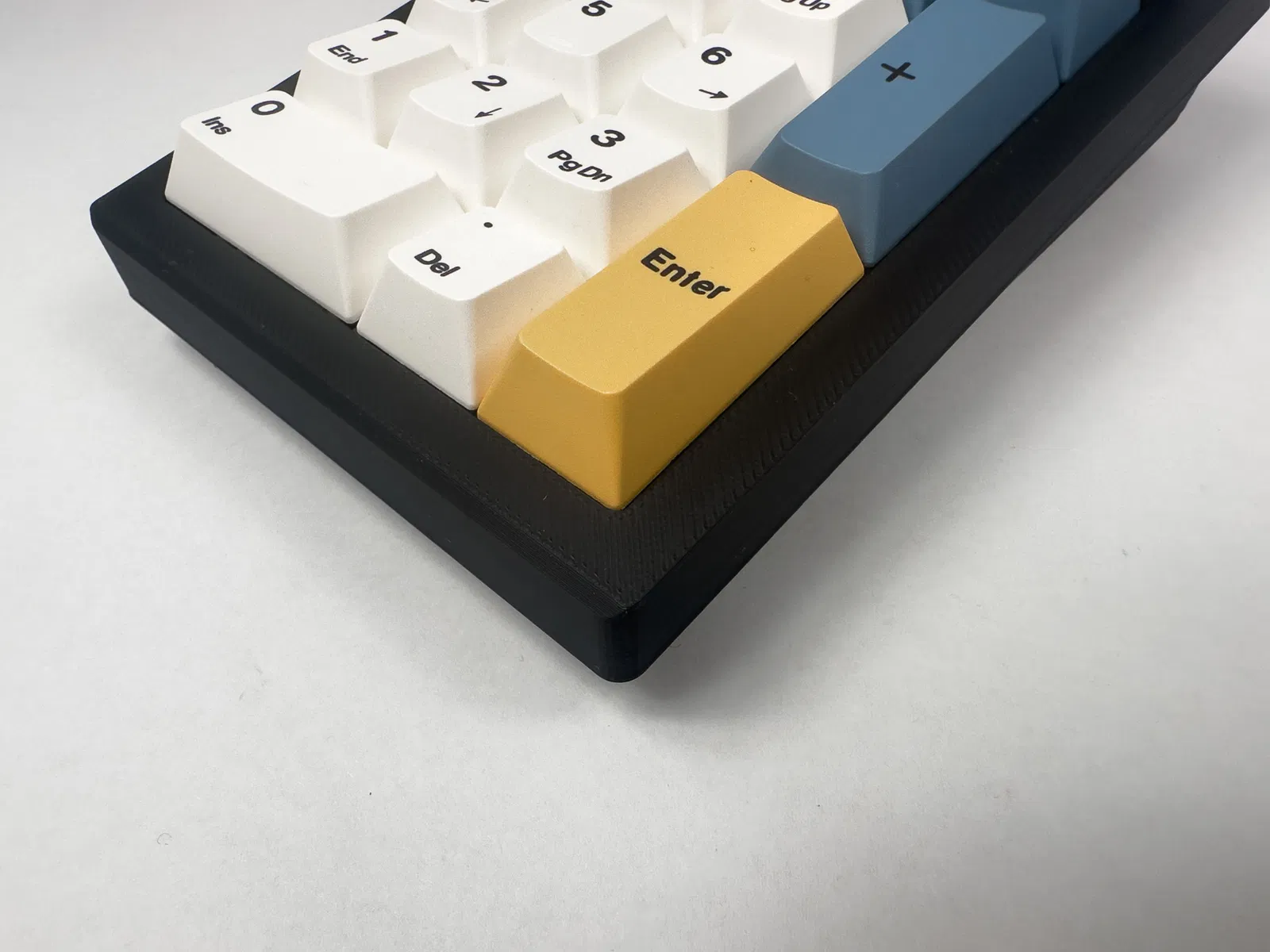

Sidecar Numberpad – Bàn phím số QMK kèm núm vặn & media controls

Dự án này là một bàn phím standalone chạy firmware QMK. Phần này giả định bạn có kinh nghiệm hàn và kiến thức cơ bản về handwiring bàn phím cũng như flash firmware. Cần hướng dẫn lắp ráp chi tiết hơn thì nhắn mình nha :)

Linh kiện & Vật liệu

Item

Quantity

Link

Cherry-style key switches

19

2.0U Keycap stabilisers

3

https://www.aliexpress.com/item/1005007349112708.html#nav-specification

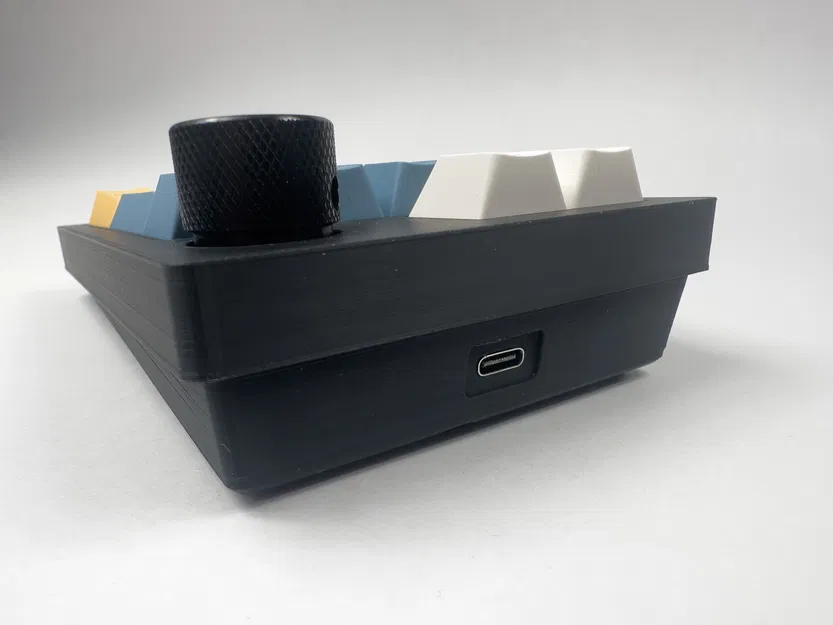

ATmega34U2 Pro Micro with USB-C

1

https://www.aliexpress.com/item/1005006645661865.html

IN4148 Diodes

20

https://www.aliexpress.com/item/4001126137167.html

EC11 Rotary encoder with button

1

https://www.aliexpress.com/item/1005003916925955.html

Encoder knob

1

https://www.aliexpress.com/item/1005006533975302.html

6mm M2 Socket screws

4

https://www.aliexpress.com/item/1005004527586307.html

Rubber adhesive feet

1

https://www.aliexpress.com/item/1005006386697294.html

3mm M2 Threaded inserts

4

22AWG Insulated wire

Keycap set

 Hướng dẫn lắp ráp

Trước khi bắt đầu lắp ráp, hãy flash file HEX vào Pro Micro bằng QMK toolbox. Dùng tính năng key tester có sẵn trong app, chập (jump) tất cả các pin được nêu ở phần sau của hướng dẫn này để test hoạt động. Lưu ý là bạn phải chập RESET và GROUND 2 lần để vào bootloader mode; khi làm đúng thì QMK toolbox sẽ hiển thị thiết bị đã được nhận. Một số nguyên nhân khác gây lỗi: bạn đang dùng cáp USB-C chỉ có nguồn (không có data), bạn chọn sai chip trong QMK, hoặc bạn chưa vào bootloader mode đúng cách. Đây là hướng dẫn mình dùng.

In (print) phần mặt (face) và thân (body), ép (sink) các threaded inserts vào các lỗ ở mặt sau của front panel, rồi lắp keycaps và stabilisers.

Hàn diode theo hướng từ row sang column. Lưu ý: phía encoder có 2 chân là phần đỡ cho nút nhấn (push button). Nhớ đảm bảo các phím “cao” (tall) được nối đúng row như trong hình.

Hàn các column còn lại theo hình.

Hàn 13 dây lead từ Pro Micro để nối tới các row, column và encoder. Chân trái của encoder (trong hình phía trên) nối vào pin A0, chân giữa xuống ground, và chân phải vào A1. Các column (từ trái sang phải) nối vào 15, 14, 16, 10. Các row (từ trên xuống dưới) nối vào 4, 5, 6, 7, 8, 9.

Bắt vít phần đáy (base) vào khung mặt trước (front frame) rồi dán các miếng chân cao su chống trượt (rubber anti-slip feet).
