Antenna GP 1/4 cho Meshtastic
- Lượt tải
- 8
- Lượt thích
- 5
- Lượt coi
- 131
- Bản remix
- 0
- Bình luận
- 0
File 3 1,4 MB
- GP_antenna_mount_1770590205.stlSTL · 481,8 KB
- GP_antenna_main_1770590206.stlSTL · 282,9 KB
- GP_antenna_holder_1770590207.stlSTL · 635,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #212664
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
- Thẻ
Mô tả

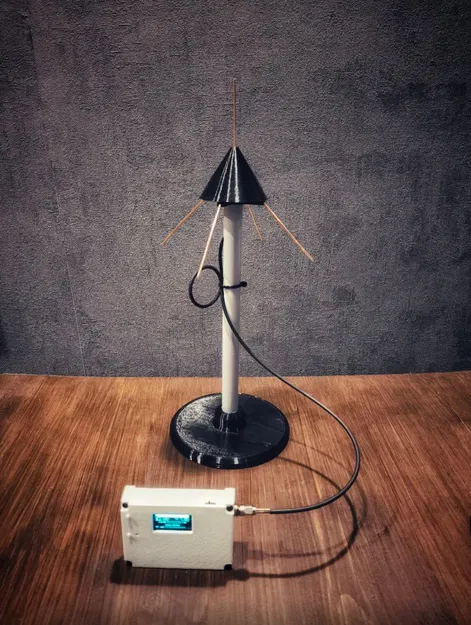

Lắp ráp khá đơn giản. Phần dưới có một lỗ ở đáy để gắn thanh đỡ. Cáp coaxial có thể luồn bên trong thanh rỗng, hoặc có một lỗ hông để đi cáp ra ngoài. Phần giữa giữ các dây radial. Lớp lưới bọc ngoài (outer braid) của cáp coaxial được hàn vào các dây này. Mọi thứ được cố định chắc bằng phần trên (kết nối dạng vặn/ren). Phần trên giữ dây phát thẳng đứng (vertical radiator), nơi lõi giữa (center conductor) của cáp coaxial được hàn vào.
Thiết kế này dành cho thanh đỡ đường kính 16 mm (ống PVC), dây thẳng đứng 2 mm, và các radial đường kính 2 mm.
Mình đã tune nó về tần số 868–869 MHz.
Các dây radial cuối cùng dài 8,5 cm. Mình chỉnh độ dài của thanh trên trong lúc tune bằng nanoVNA. Ban đầu để 9 cm nhưng sau đó cắt bớt khoảng 1 cm.
Trong trường hợp của mình, anten này cho SWR 1.1 và trở kháng khoảng 54 ohms.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 3
- Tổng dung lượng
- 1,4 MB
- File lớn nhất
- 635,8 KB
