Case Ender 3 Pro cho SKR Mini E3

03-16-2020: Mình được okalvo86 báo là dây Z axis zin có thể bị hơi ngắn (thiếu vài cm). Bạn lưu ý chuyện này trước khi lắp, và nên chuẩn bị sẵn phương án nối dài hoặc thay dây phòng khi dây của bạn quá ngắn. Mình thì không rõ vì lúc mình nhận máy, dây bị hư nát rồi nên mình tự làm dây mới.

STL THUMBNAILS GIỜ KHÔNG CÒN HIỆN NỮA. KHÔNG BIẾT ĐANG BỊ GÌ.

NẾU AI CÓ GỢI Ý GÌ THÌ MÌNH RẤT CẢM KÍCH. CẢM ƠN NHIỀU!!!

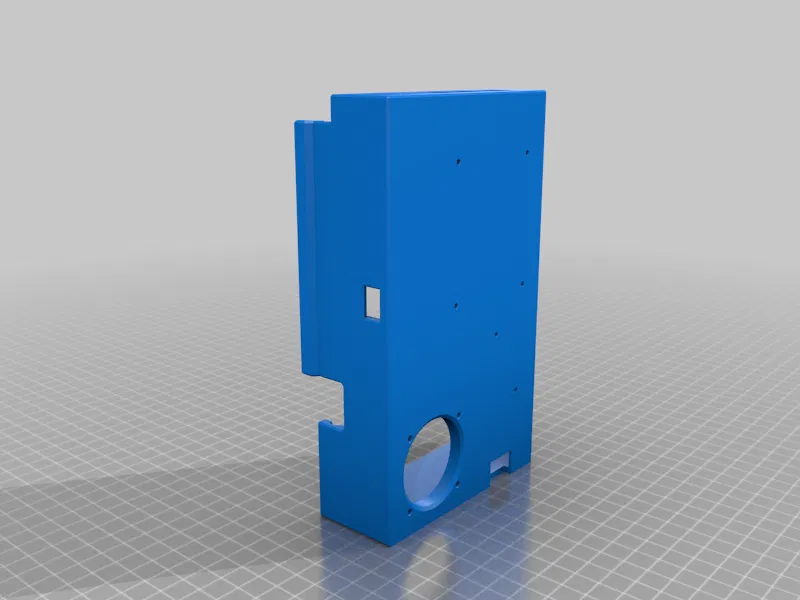

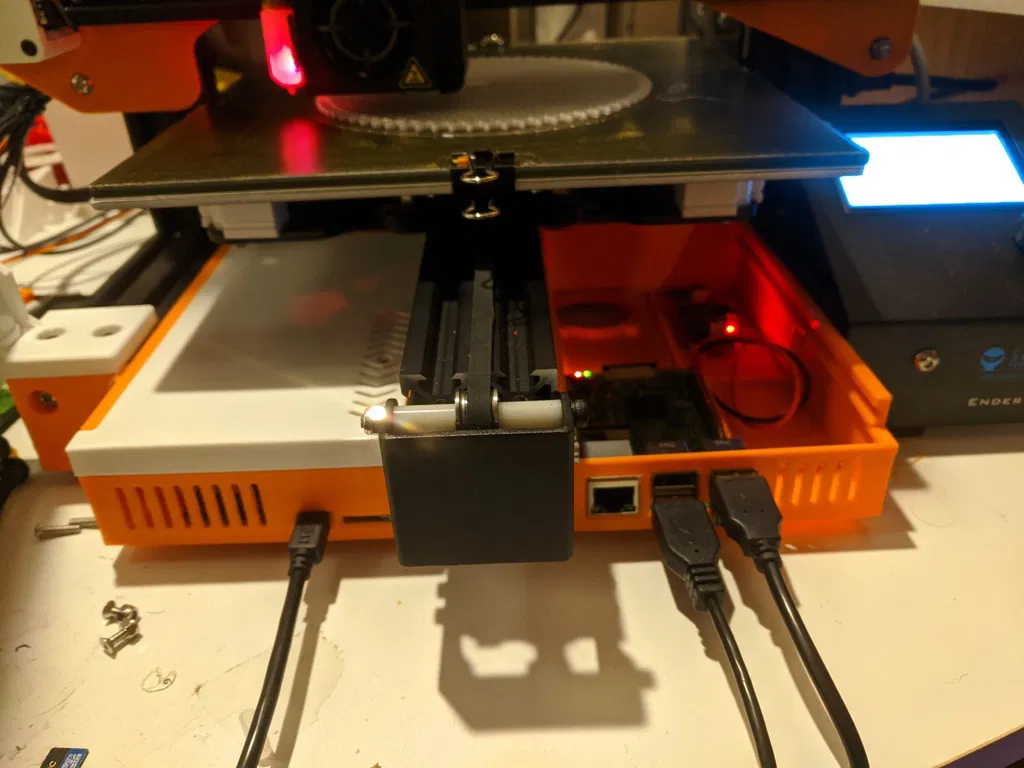

Mình có upload một bản Raspberry Pi Box cho phía bên còn lại. Món này mình vẫn đang làm tiếp nên nếu bạn gặp vấn đề hoặc thấy chỗ nào không vừa/không khớp đúng, làm ơn báo giúp mình. Nắp (lid) của Pi Box về cơ bản chỉ là bản mirror của nắp SKR Box nên mình không upload STL. Pi box có lỗ bắt cho 2 buck converter: một cái để dùng quạt Noctua 12V, và một cái để cấp nguồn cho Pi.

Trong setup của mình, mình dùng đầu nối XT60 dạng Y mua trên Amazon: https://www.amazon.com/gp/product/B0179IODB2/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1

Buck converters cũng mua trên Amazon: https://www.amazon.com/gp/product/B01GJ0SC2C/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Mình đang làm một hộp mosfet để gắn phía sau. Hộp sẽ có tùy chọn gắn kèm cable-chain cho heatbed. Nó cũng sẽ có chỗ cho một relay module để bật/tắt nguồn máy in.

Có kèm file STEP cho ai muốn remix các phần này.

Bộ này dành cho Ender 3 Pro dùng nhôm định hình 40x40 ở trục Y. Mình sẽ đăng file STEP để mọi người remix cho Ender 3 bản thường nếu muốn.

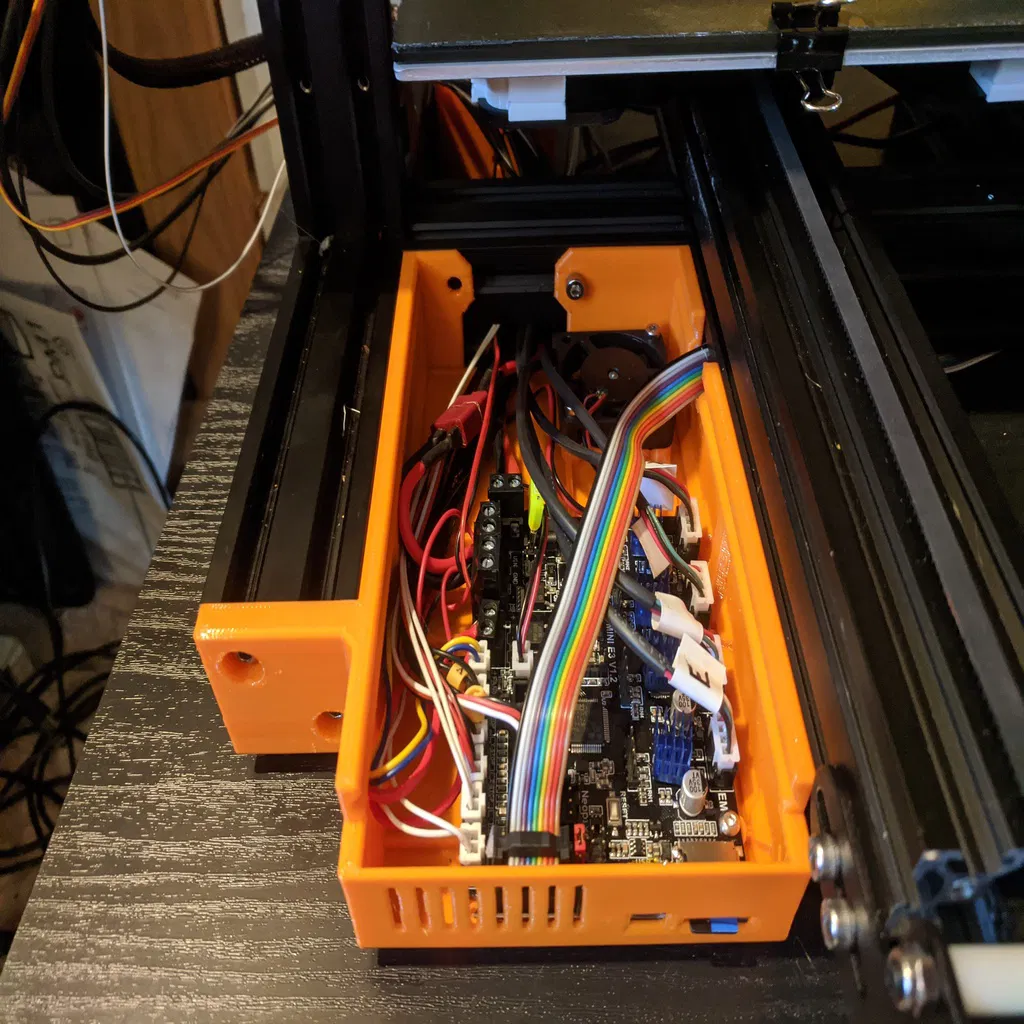

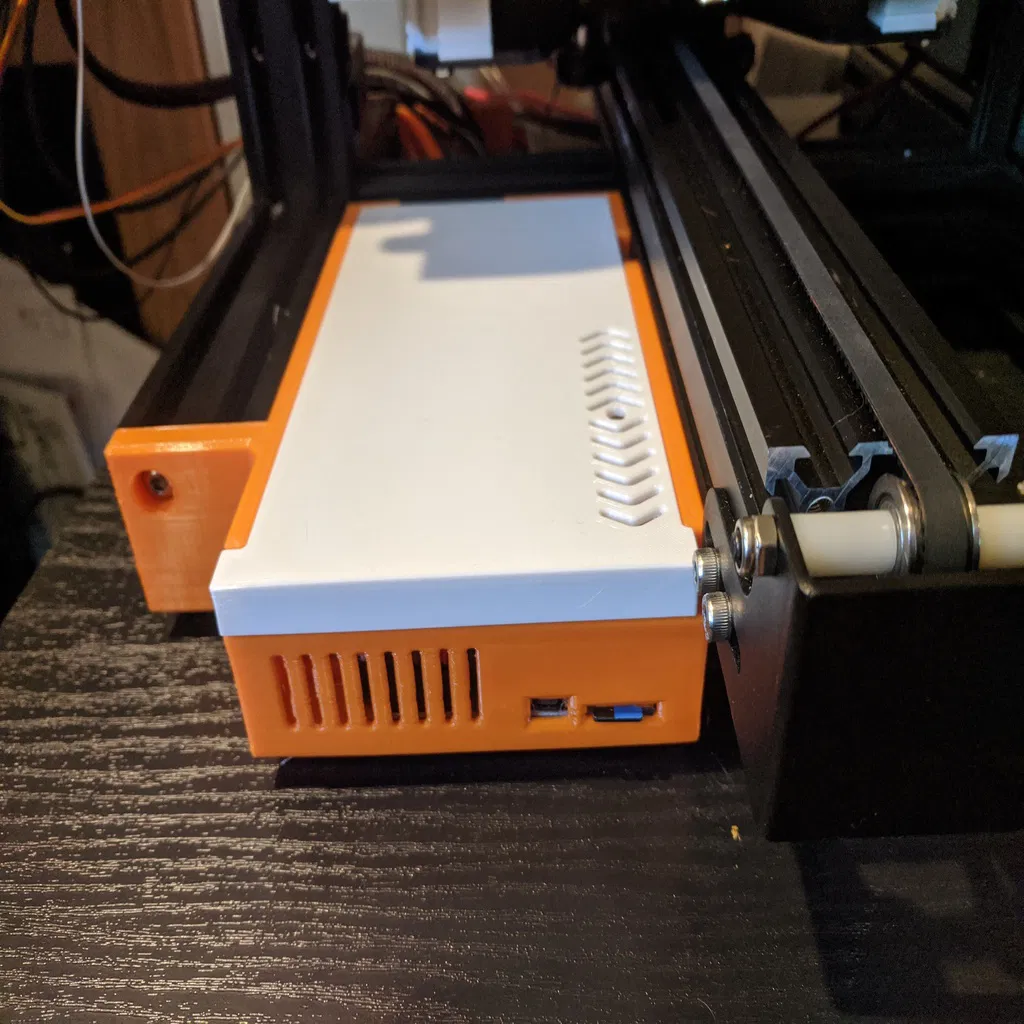

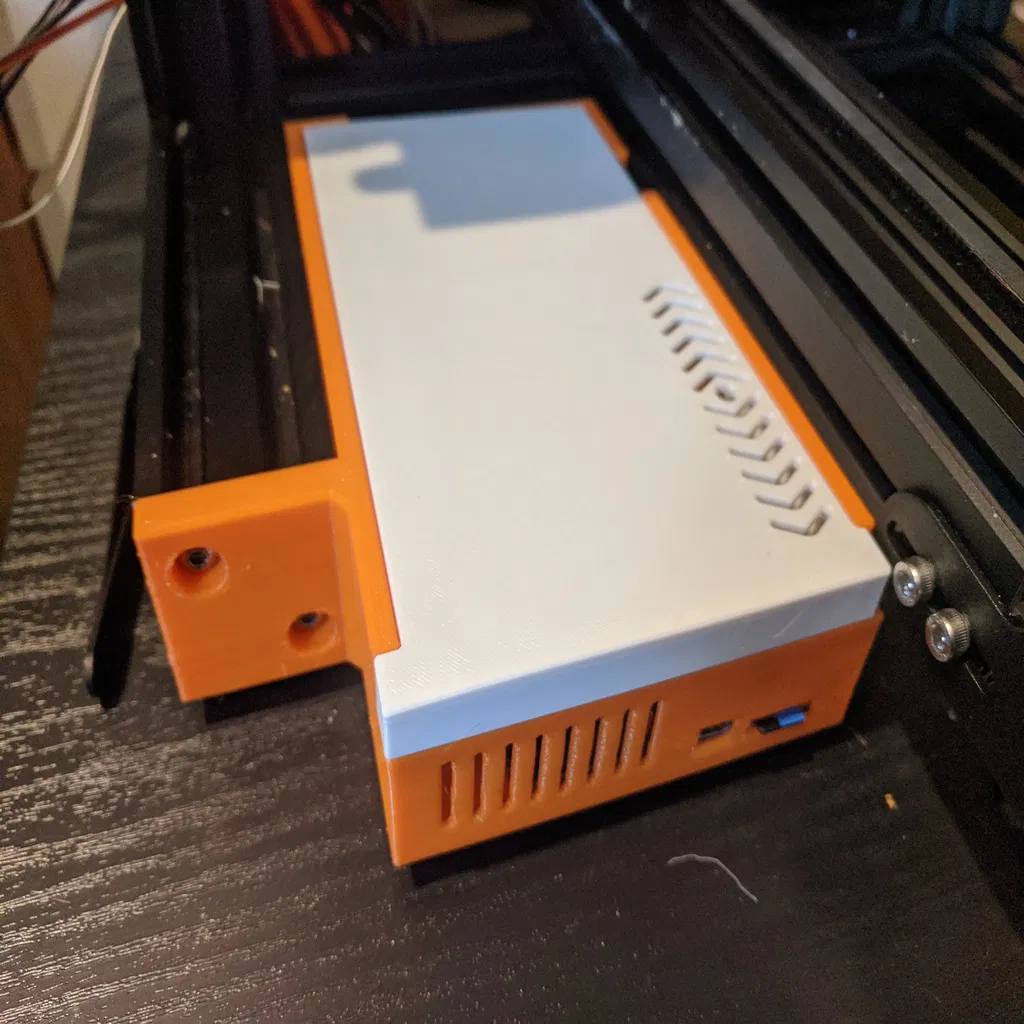

Mình muốn một cái case cho Ender 3 Pro để dễ tiếp cận main board. Mình cũng muốn cổng USB và khe SD card nằm phía trước, tiến ra trước hơn so với case zin. Thiết kế này đưa khe SD và USB ra trước so với zin khoảng ~50mm.

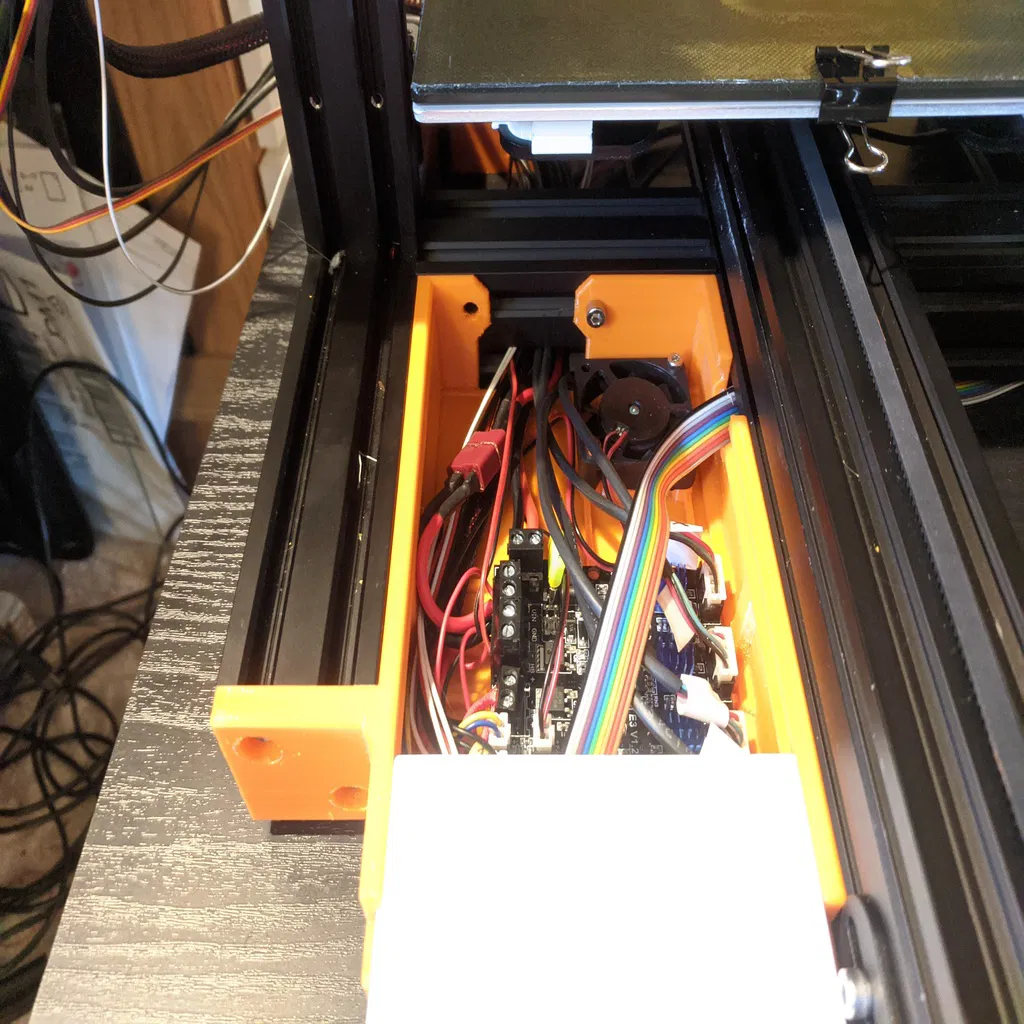

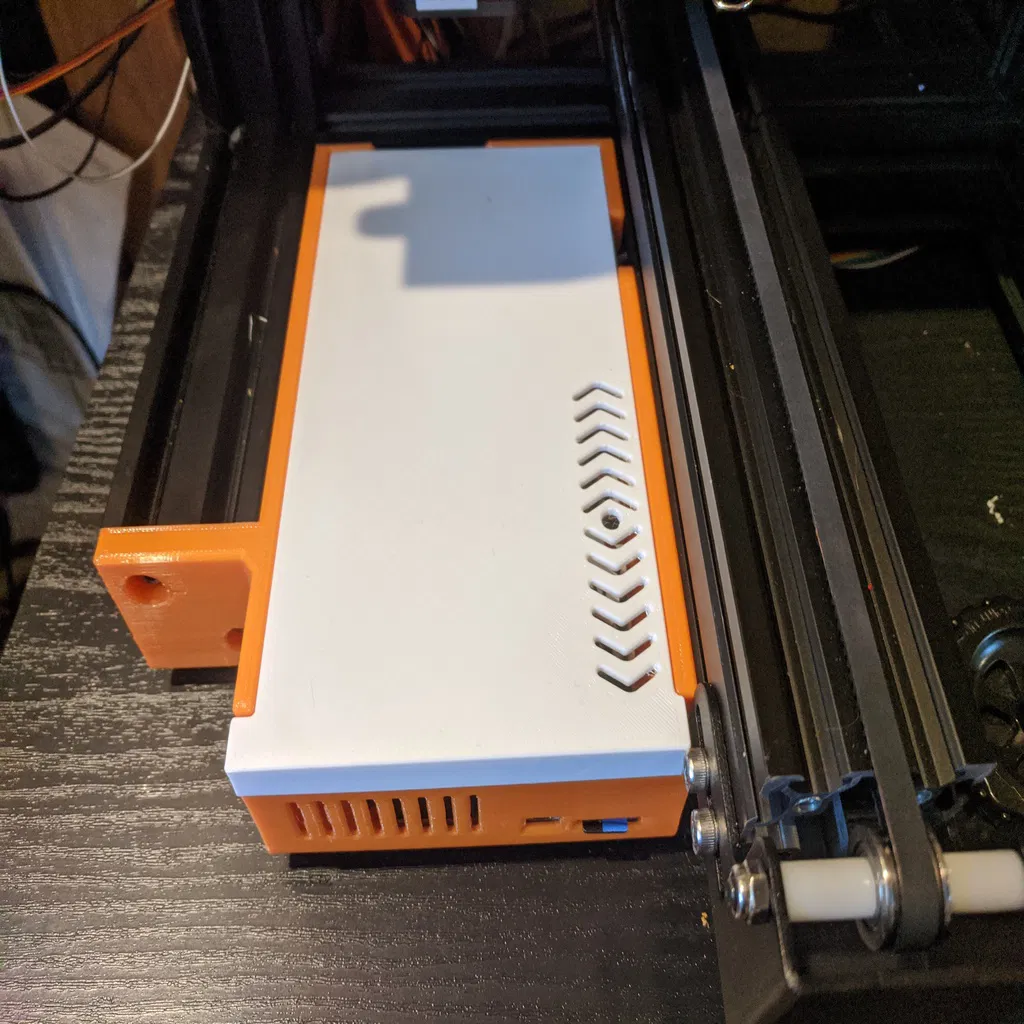

Case này có nắp trượt để thao tác dễ hơn, và có quạt 40mm hút gió từ phía dưới rồi dẫn qua các khe thoát gió phía trước và qua phần nắp, thổi ngang qua heatsink của motor driver.

Mình thiết kế cái này như thế nào
